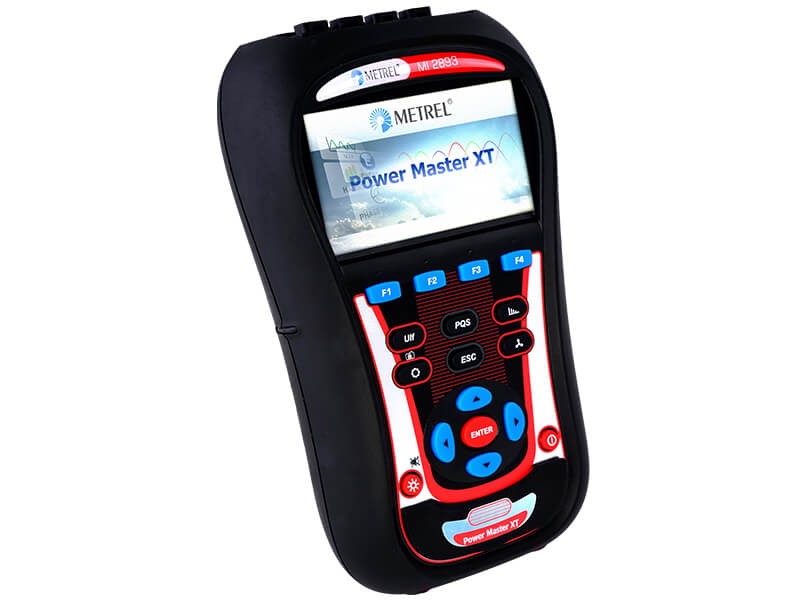

Metrel MI 2893 AD Power Master XT Analizator jakości energii klasy A z cęgami

Metrel MI 2893 Power Master XT to poręczny, trójfazowy analizator jakości zasilania wyposażony w duży i czytelny kolorowy wyświetlacz graficzny, umożliwiający użytkownikowi łatwy odczyt harmonicznych, wykresów wskazowych (fazorów), przebiegów napięcia i prądu oraz stanów nieustalonych z częstotliwością próbkowania milion próbek na sekundę (1 MSa/s) w instalacji elektrycznej oraz proste podłączenie urządzenia. Przyrząd pozwala na długotrwałą rejestrację, jak również na wykrywanie i usuwanie problemów z jakością zasilania w trójfazowych i jednofazowych systemach dystrybucji mocy. Poręczne przyciski Quick Set sprawiają, że urządzenie jest bardziej przyjazne dla użytkownika i umożliwiają szybszy przegląd danych w celu rozwiązywania problemów. Zaawansowany pakiet oprogramowania PC PowerView3 umożliwia szczegółową analizę zarejestrowanych danych, bezpośredni i zdalny odczyt z karty pamięci micro SD, analizę długotrwałych zapisów oraz automatyczne tworzenie profesjonalnych raportów z badań.

Funkcje pomiarowe

• Pomiar napięcia: TRMS, wartości szczytowe, współczynnik szczytu (4-kanałowo)
• Pomiar prądu: TRMS, wartości szczytowe, współczynnik szczytu (4-kanałowo)
• Pomiar mocy (czynnej, biernej, pozornej)
• Pomiar mocy w pełni zgodny z normą IEEE 1459 (czynna, bierna, podstawowa, harmoniczna, asymetria obciążeń) oraz metodą klasyczną (wektorowy lub arytmetyczny
• Pomiar w obwodzie sterownika zmiennej częstotliwości (VFD, 5 Hz - 110Hz, 400Hz)
• Pomiar asymetrii, pomiar migotania (flicker)
• Analiza wyższych harmonicznych i interharmonicznych do 50. rzędu, pomiar THD i TDD
• Pomiar energii (czynnej, biernej, pozornej, generowanej, pobieranej)
• Wykrywanie i rejestracja zdarzeń zasilania (wyłączenia, przerwy, zapady, wzrosty)
• Rejestracja i monitorowanie prądów rozruchowych
• Wyświetlanie, rejestrowanie i migawka przebiegów/prądów rozruchowych
• Rejestracja stanów nieustalonych z częstotliwością próbkowania 1 milion próbek/sek
• Analiza jakości zasilania zgodna z normą PN-EN-50160 i IEEE 519
• Rejestracja do 7 nastawialnych alarmów
• Pomiar współczynnika mocy cos φ oraz tan φ

Cechy użytkowe

• 5 wejść napięciowych o szerokim zakresie pomiarowym (4 kanały)
• 4 wejścia prądowe ze wsparciem automatycznego wykrywania cęgów pomiarowych i wyboru zakresów z poziomu przyrządu
• Automatyczne wykrywanie cęgów typu “Smart Clamp” i wybór zakresów
• Częstotliwość próbkowania przy rejestracji stanów nieustalonych > 1MSa/sek (1 milion próbek na sekundę)
• Zgodność przyrządu z klasą A wg normy IEC 61000-4-30
• Kompletna analiza jakości energii zgodnie z normą EN 50160 włącznie z sygnalizacją i interharmonicznymi
• Wsparcie kart microSD (karta 8-GB dostarczana wraz z przyrządem) do 32GB
• Wejścia oznaczone kolorami oraz etykiety złącz odpowiednio dla danego regionu
• Intuicyjne menu główne oraz duże ikony sprawiają, że przyrząd jest prosty w nawigowaniu i konfiguracji
• Rozbudowane oprogramowanie PC PowerView3 pozwala na pobieranie, podgląd, analizę zarejestrowanych danych oraz generowanie raportów
• Cęgi elastyczne (bez konieczności zewnętrznego zasilania) dostarczane są w zestawie standardowym
• Zdalna komunikacja przez Ethernet (Opcjonalna synchronizacja czasu przez GPS)

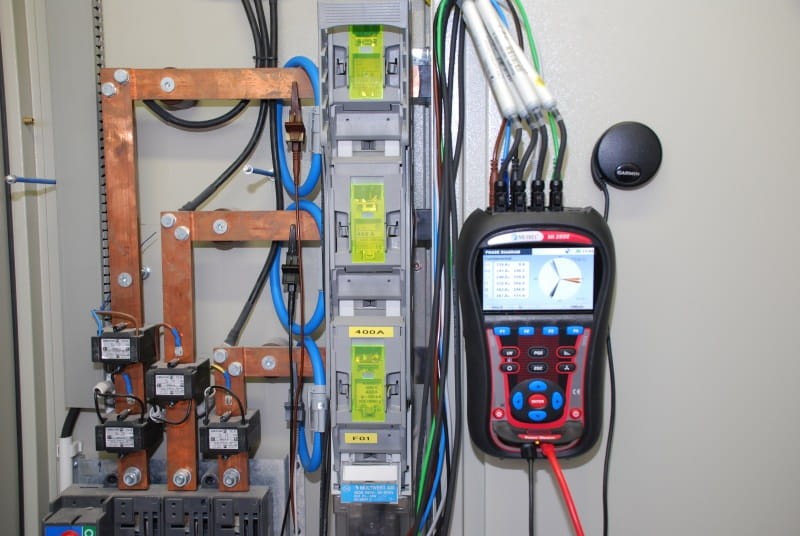

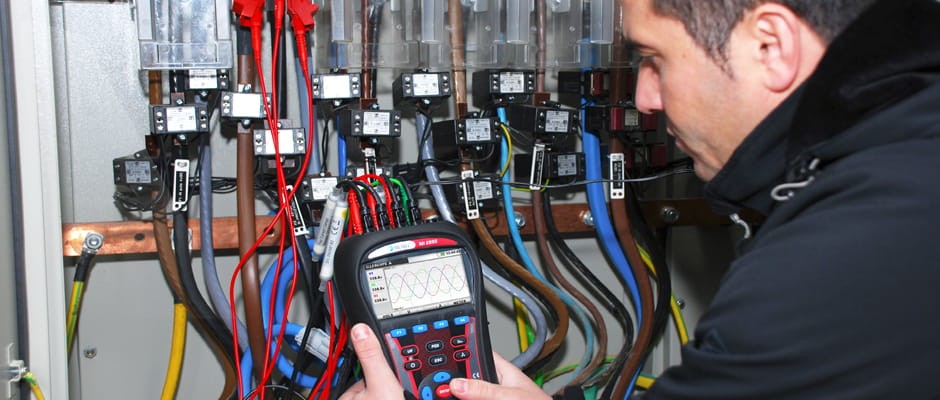

Zastosowanie

• Szybkie przechwytywanie stanów nieustalonych
• Optymalizacja zużycia energii
• Ocena i eliminowanie problemów jakości zasilania w sieciach niskiego i średniego napięcia
• Ocena działania urządzeń do korekcji współczynnika mocy (kompensacja mocy biernej)
• Analiza długoterminowa
• Planowanie konserwacji
• Weryfikacja możliwości elektrycznych systemu przed instalacją nowych obciążeń.

NORMY

Bezpieczeństwo

• PN-EN 61010-1

Kompatybilność elektromagnetyczna (EMC)

• PN-EN 61326

Pomiary:

• PN-EN 61000-4-30, Klasa A
• PN-EN 61557-12
• PN-EN 61000-4-7, Klasa I
• PN-EN 61000-4-15
• PN-EN 50160
• IEEE 1448
• IEEE 1459
• IEEE 519

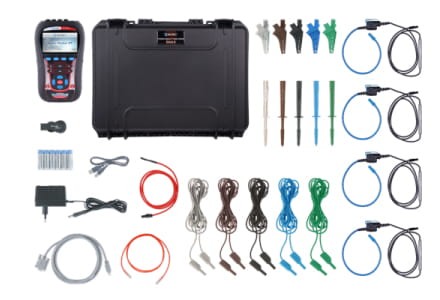

Zestaw MI 2893 AD

• Analizator Jakości Zasilania Power Master XT
• 1-fazowe elastyczne cęgi prądowe 3000 / 300 / 30 A (A 1502), 4 szt.
• Sondy pomiarowe (brązowa, czarna, szara, zielona, niebieska), 5 szt.
• Krokodylki (brązowy, czarny, szary, zielony, niebieski), 5 szt.
• Napięciowe przewody pomiarowe (brązowy, czarny, szary, zielony, niebieski), 5 szt.
• Kolorowe etykiety
• Sonda temperaturowa
• Karta pamięci microSD 8 GB
• Czytnik kart microSD
• Oprogramowanie PC PowerView3 do pobrania
• Przewód USB, RS232 i Ethernet
• Zasilacz
• Akumulatorki 1.2 V NiMH, 6 szt.
• Profesjonalny, wodoodporny futerał ochronny (A 1685)
• Instrukcja obsługi do pobrania
• Świadectwo wzorcowania

Dostępna inna wersja zestawu - MI 2893 ST.
