Metrel MI 2992 AD Power Analyser Analizator jakości energii klasy A
Cena regularna:
30 498,78 zł
Cena regularna:
24 795,76 zł
towar niedostępny
dodaj do przechowalni
0
Opis
Metrel MI 2992 Power Analyser to zaawansowany, przenośny, trójfazowy analizator jakości energii klasy A wg IEC 61000-4-30, wyposażony w duży 10,1-calowy kolorowy ekran dotykowy TFT. Urządzenie zostało zaprojektowane do kompleksowej analizy jakości energii, długoterminowego rejestrowania oraz szybkiej diagnostyki problemów w sieciach niskiego i średniego napięcia.
Nowoczesna platforma sprzętowo-programowa umożliwia pełną analizę danych bezpośrednio na urządzeniu, w tym podgląd pomiarów na żywo, trendów historycznych, zdarzeń, zapadów, wzrostów napięcia, prądów rozruchowych oraz stanów nieustalonych (transjentów). Intuicyjny kreator znacząco skraca czas konfiguracji pomiaru.
Dzięki oprogramowaniu MPVision możliwe jest automatyczne tworzenie raportów zgodnych z normami (np. EN 50160, IEEE 519) oraz zdalny dostęp do analizatora przez VNC Viewer – z dowolnego miejsca na świecie.
Najważniejsze cechy analizatora Metrel MI 2992 Power Analyser
- Pełna zgodność z normą IEC 61000-4-30 Klasa A

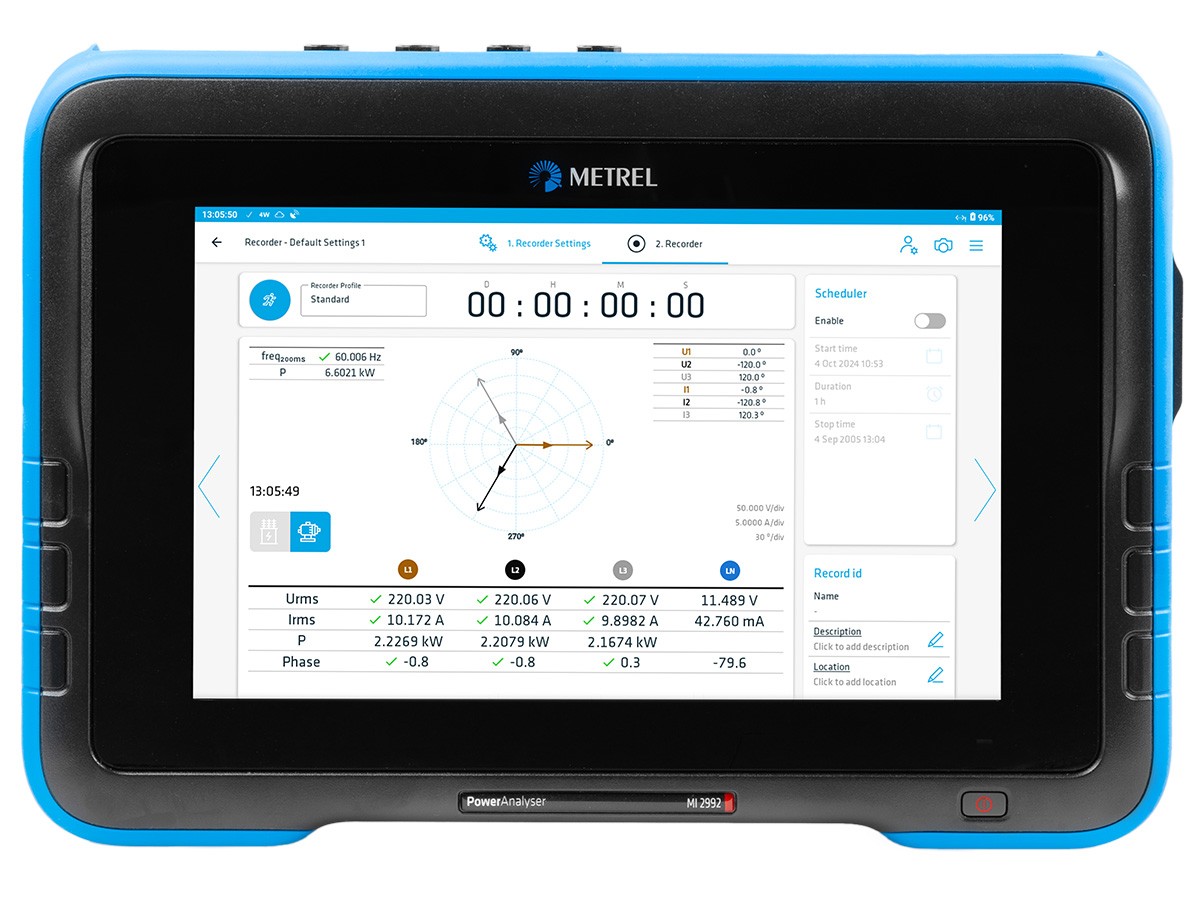

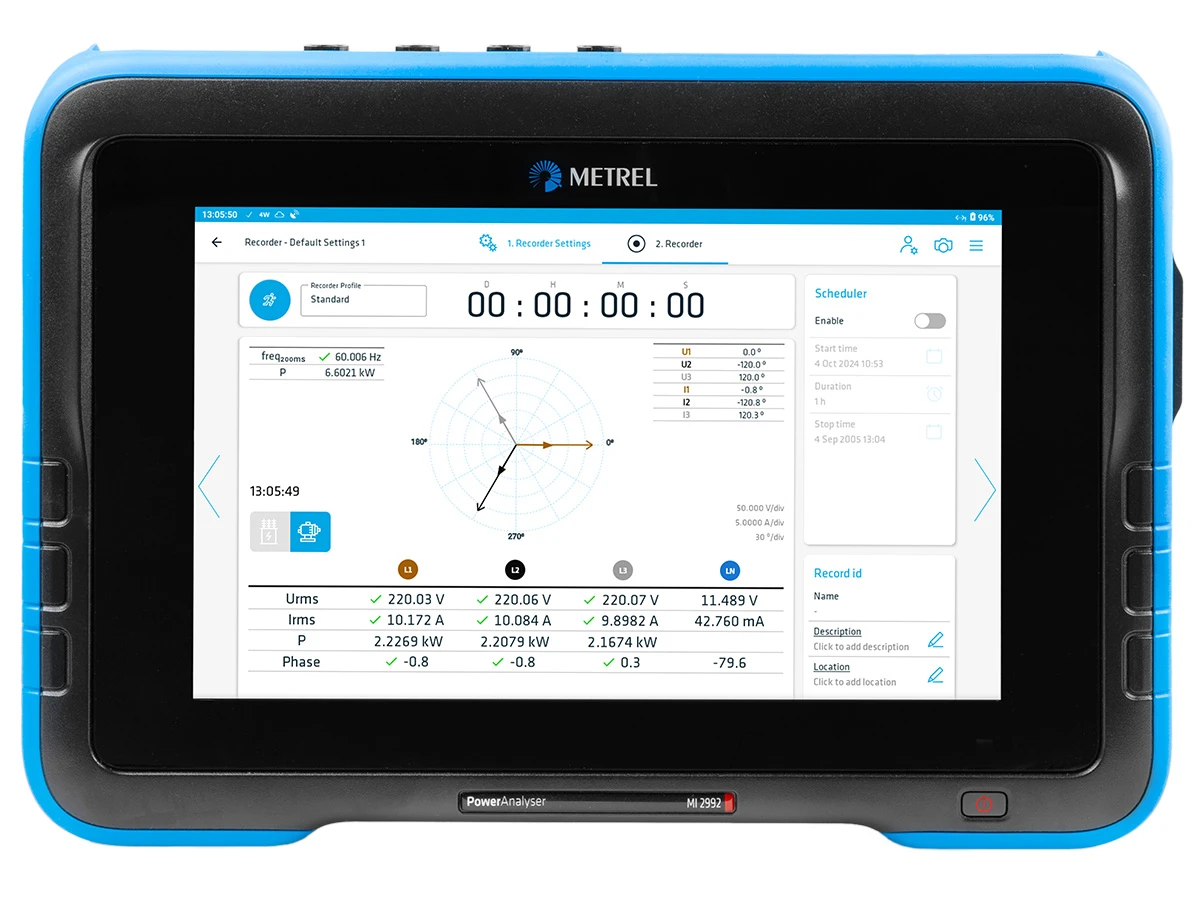

- Duży 10,1” ekran dotykowy IPS (1280 × 800)
- Jednoczesna rejestracja: zdarzeń, transjentów, prądów rozruchowych, RVC, alarmów
- Pomiar harmonicznych do 63. rzędu oraz supraharmonicznych 2,1–14,9 kHz
- Obsługa sieci AC, DC, 50/60 Hz, 400 Hz oraz trybu VFD
- 4 kanały napięciowe i 4 kanały prądowe
- Automatyczne rozpoznawanie cęgów prądowych
- Synchronizacja czasu NTP / GPS
- Zdalny dostęp i sterowanie (Ethernet, Wi-Fi, VNC)
- Automatyczne raporty i eksport danych (XLS, CSV)
- Kategoria przepięciowa CAT IV 600 V / CAT III 1000 V
- Wbudowany akumulator Li-Ion oraz szerokozakresowe zasilanie
Funkcje pomiarowe analizatora Metrel MI 2992
Napięcie i prąd
- TRMS, DC, składowa podstawowa
- wartości min./max., zapady, wzrosty, przerwy
- wartości szczytowe, współczynnik szczytu
- pomiar 4-kanałowy (L1, L2, L3, N)
Moc i energia
- Moc: czynna, bierna, pozorna
- Moc podstawowa i niepodstawowa
- Energia: pobrana, oddana, czynna i bierna
- Współczynnik mocy, cos φ, tg φ
- Niezrównoważenie obciążenia
- Zgodność z IEC 61557-12, IEEE 1459, IEC 62053
Analiza harmonicznych
- Harmoniczne i interharmoniczne do 63. rzędu
- THD, TDD (wartość, % RMS, % składowej podstawowej)
- Supraharmoniczne: 2,1 – 14,9 kHz
- Kąt fazowy harmonicznych
- Zanieczyszczenie harmoniczne
Jakość energii
- Migotanie (flickery)
- RVC (nagłe zmiany napięcia)
- Prądy rozruchowe (Inrush)
- Rejestracja transjentów
- Alarmy użytkownika (do 10)
- Analiza zgodna z EN 50160, IEEE 519
Rejestracja i pamięć
- Wewnętrzna pamięć 6 GB eMMC
- Karta microSD do 32 GB
- Interwały rejestracji: od 200 ms do 2 h
- Równoległa rejestracja trendów, zdarzeń i przebiegów
- Rejestrator przebiegów: do 10 s + pretrigger
- Rejestrator transjentów: 40 kS/s

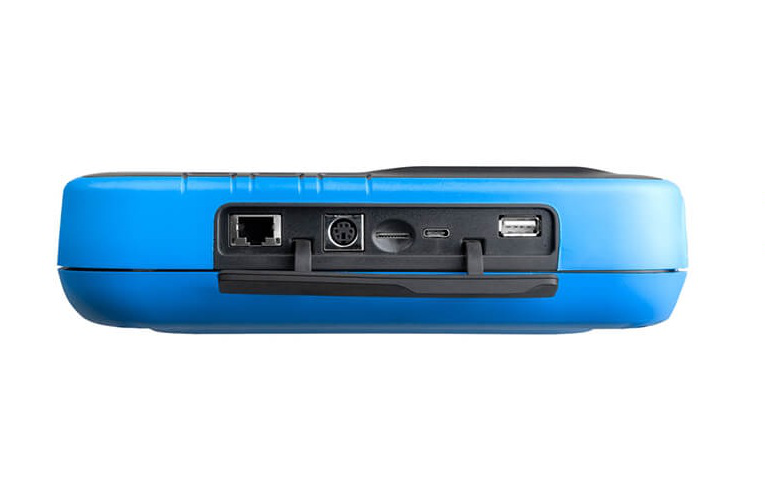

Interfejsy i komunikacja
- USB Typ-C, USB Typ-A
- Ethernet 10/100/1000 Mbit/s
- Wi-Fi 802.11 a/b/g/n/ac
- Bluetooth 4.2 / BLE
- RS-232
- Zdalny dostęp przez VNC Viewer

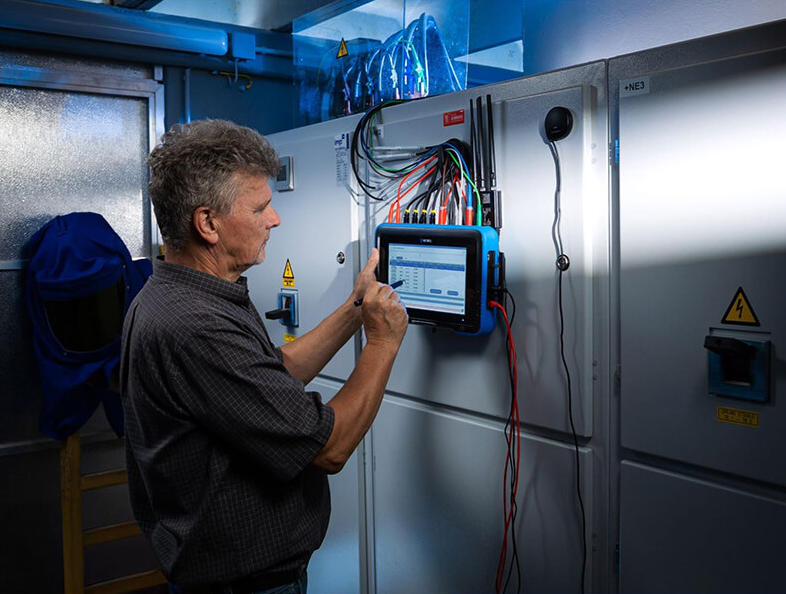

Zastosowanie Metrel MI2992 Power Analyser
- Analiza jakości energii w sieciach nN i SN
- Diagnostyka problemów z zasilaniem
- Długoterminowy monitoring parametrów sieci
- Optymalizacja zużycia energii
- Ocena instalacji przed rozbudową
- Utrzymanie ruchu
- Weryfikacja układów kompensacji mocy biernej
- Rejestracja stanów nieustalonych i zakłóceń
Oprogramowanie MPVision w wyposażeniu standardowym
Profesjonalne oprogramowanie PC do:
- Analizy danych pomiarowych
- Tworzenia raportów EN 50160, IEEE 519
- Zdalnego sterowania analizatorem
- Synchronizacji GPS
- Eksportu danych do Excel, CSV, Word
Funkcje

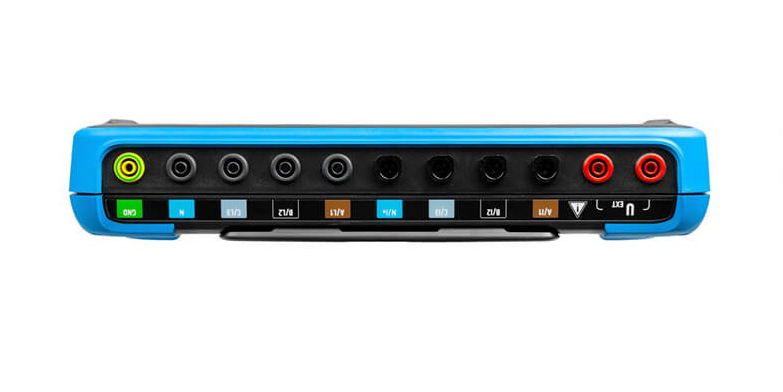

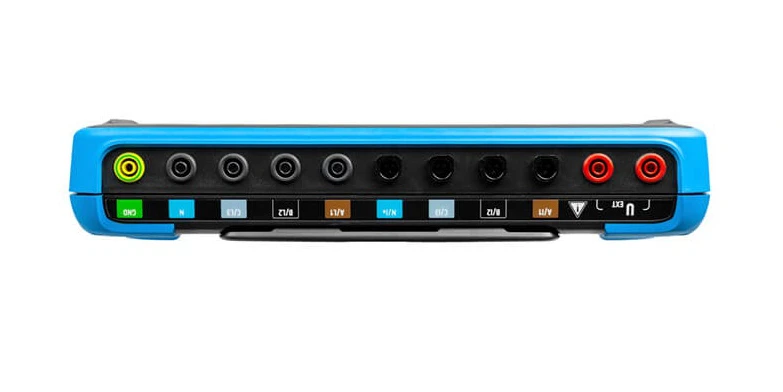

| Wejścia napięciowe | AC + DC |
| Liczba wejść | 5 (3 fazy, 1 N, 1 PE) |
| Wejścia prądowe | AC + DC |
| Liczba wejść prądowych | 4 (3 fazy i 1 neutralny) |
Zakres napięcia nominalnego
| Maks. napięcie wejściowe | 1000 Vrms / 1000 Vdc (1414 Vpk) |
| Zakres napięcia nominalnego | 50–690 V (IEC 61000-4-30 klasa A) |
| Impedancja wejściowa | 20 MΩ (L-L, L-N, L-PE, N-PE) |
Zakres pomiarowy
| Częstotliwość próbkowania | 40 000 próbek/sek. |
| Rozdzielczość | 24-bitowe synchroniczne próbkowanie na 9 kanałach |
| Pasmo | DC … 20 kHz |
| Zakres częstotliwości sieciowej | 42,5–69,0 Hz ±10 mHz 5–130 Hz ±10 mHz (VFD) 335–465 Hz ±100 mHz |
Wejścia prądowe
| Napięcie wejściowe | 1 Vrms (współczynnik szczytu 3) |
| Maks. napięcie wejściowe | 30 Vrms |
| Impedancja wejściowa | 101 kΩ |
Dokładność
| Parametr | Zakres | Norma / Klasa |
|---|---|---|
| Moc (P, Q, S) | Zależna od napięcia i cęgów | IEC 61557-12 Klasa 1 |
| Moc (PF) | Zależna od napięcia i cęgów | IEC 61557-12 Klasa 0,5 |
| Energia (Ep) | Zależna od napięcia i cęgów | IEC 62053-21 Klasa 1 |
| Energia (Eq) | Zależna od napięcia i cęgów | IEC 62053-23 Klasa 2 |
| Harmoniczne | DC…63, 0–20% Un | IEC 61000-4-7 |
| Interharmoniczne | 1…63, 0–20% Un | IEC 61000-4-7 |
| Migotanie (Flicker) | 0.2…10 | IEC 61000-4-15 F1 |
| Sygnalizacja sieciowa | 0–15% Un | IEC 61000-4-30 Klasa A |
| Nierównowaga napięcia | 0–5% | - |
| Nierównowaga prądu | 0–20% | - |
Rejestratory
| Pamięć | 6 GB eMMC + microSD do 32 GB |
Rejestrator ogólny
| Okres integracji | 200 ms, 1 s … 2 h |
| Rejestrowane dane | Min / Max / Średnia / ON Zapady, wzrosty, przerwy Alarmy (do 10) Sygnalizacja, transjenty Prąd rozruchowy, RVC |
| Czas trwania | > 1 rok (10-min. interwał) |
Rejestrator przebiegów
| Czas trwania | Do 10 s + 1 s przed wyzwoleniem (1500 zapisów) |
| Wyzwalacz | Zdarzenia napięciowe Alarmy niestandardowe Poziom prądu Interwał czasowy |
Rejestrator przejściowy
| Częstotliwość próbkowania | 40 000 próbek/sek. |
| Czas trwania | 500 ms przebiegów napięcia / prądu |
| Wyzwalacz | Obwiednia lub poziom |
Dane ogólne
| Wyświetlacz | 10,1” IPS LCD, 1280 × 800 |
| Komunikacja | USB-A, USB-C, Ethernet, RS-232, Wi-Fi, Bluetooth |
| Synchronizacja czasu | GPS (A 1355) |
| Zasilanie | 100–500 V ±10%, 45–65 Hz |
| Bateria | Li-ion 14,8 V, 4400 mAh |
| Kategoria przepięcia | CAT IV 600 V / CAT III 1000 V |
| Waga | 2,5 kg |
| Wymiary | 320 × 230 × 60 mm |
Wyposażenie MI 2992 AD
- Analizator MI 2992
- 4x A1502 cęgi elastyczne 30/300/3000 A, średnica = 140 mm
- 4x A 1778 Sonda magnetyczna
- A1297 Zacisk krokodylkowy, brązowy
- A1013 Zacisk krokodylkowy, czarny
- A1547 Zacisk krokodylkowy, szary
- A1309 Zacisk krokodylkowy, zielony
- A1310 Zacisk krokodylkowy, niebieski
- Przewód pomiarowy A1459 2M, CZ/NIE/ZIEL/BR/SZ, 2 m, 0,75 mm2
- Sonda temperatury A1354
- 2x Przewód pomiarowy 1811, czerwony, 0,4 m, 0,75 mm2 – CAT IV
- Kabel zasilający A1851, typ C / 2x złącze bananowe
- Kabel USB A1812 typu C/A
- A1767 Kabel ethernetowy UTP CAT5
- A1776 Twarde etui, rozmiar M do MI 2992
- Oprogramowanie komputerowe MPVision
- Instrukcja obsługi
- Certyfikat kalibracji
