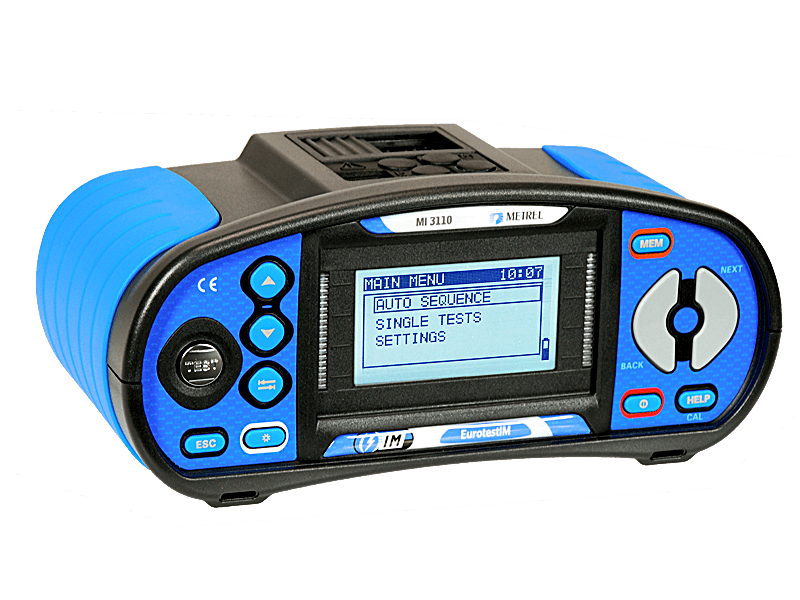

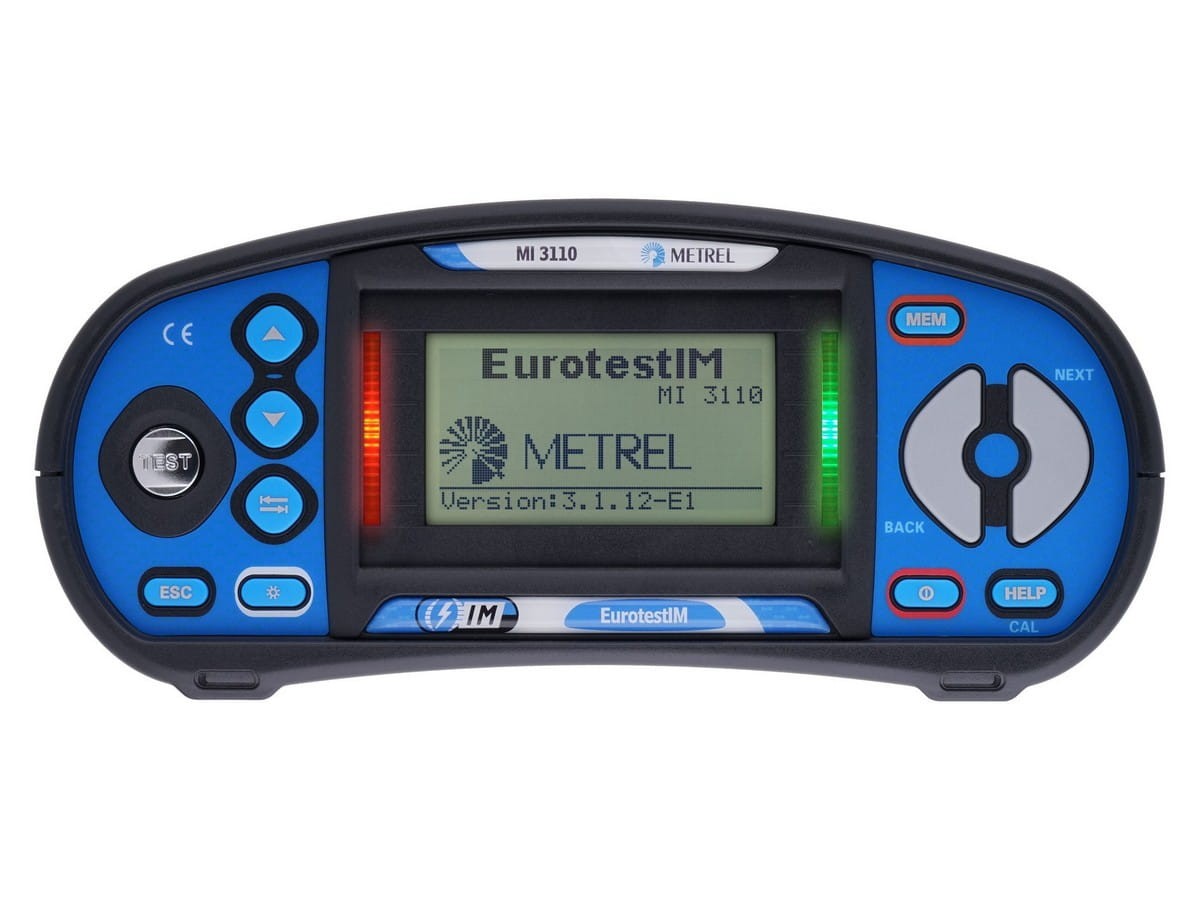

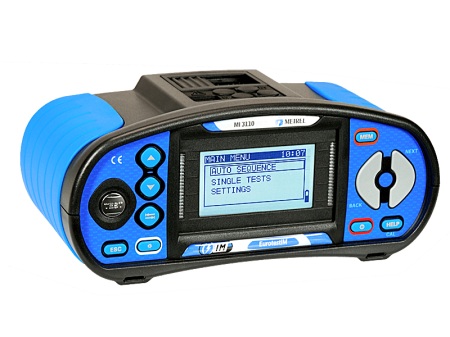

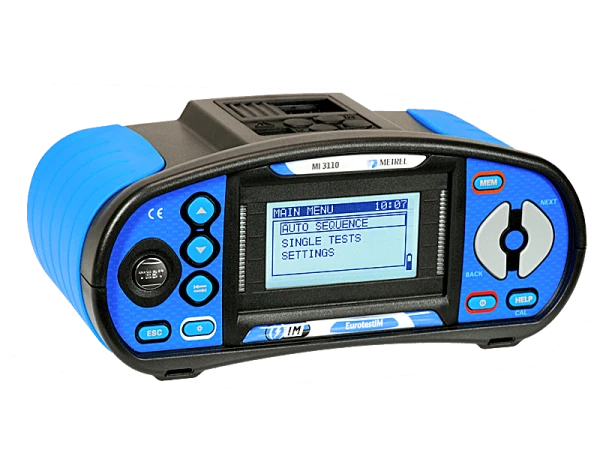

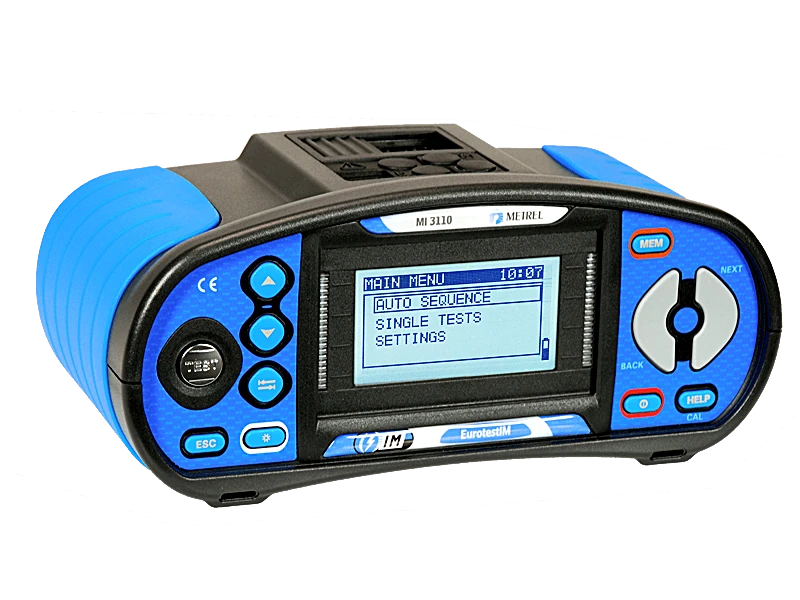

Metrel MI 3110 EurotestIM Wielofunkcyjny miernik instalacji typu IT
Cena regularna:
4 918,77 zł
Cena regularna:
3 999,00 zł
towar niedostępny
dodaj do przechowalniOpis
Metrel MI 3110 EurotestIM to idealne narzędzie, zaprojektowane z myślą o prostym lecz wydajnym testowaniu bezpieczeństwa w zintegrowanych systemach instalacji typu IT lub mobilnych instalacji niskiego napięcia zasilanych przez generatory / agregaty prądowe. Za pomocą pojedynczej AUTOSEKWENCJI z dodatkowymi pomiarami i limitami wyników pozwala na wykonanie wszystkich niezbędnych testów specyficznych dla NN instalacji IT. Wyniki pomiarów mogą zostać szybko zapisane w urządzeniu, a następnie pobrane na komputer PC za pomocą oprogramowania EuroLink Pro dostarczanym w standardzie.
Przyrząd dedykowany do pomiarów instalacji typu IT
Funkcje pomiarowe
Napięcie, częstotliwość, kolejność faz
Impedancja linii i przewidywany prąd zwarciowy (IPSC)
Spadek napięcia
Pomiar pierwszego prądu uszkodzeniowego (ISFL)
Testowanie urządzeń monitorujących stan izolacji (IMD)
Cechy kluczowe
AUTO SEQUENCE®: Jedna, pojedyncza funkcja AUTO SEQUENCE z wprowadzonymi limitami i testami dodatkowymi gwarantującymi utrzymanie bezpieczeństwa w każdym aspekcie funkcjonowania instalacji
Monitorowanie napięcia online: Wykrywanie systemu IT, zakresu napięcia i równowagi napięciowej
Pomiar ISFL: Pomiar pierwszego prądu uszkodzeniowego pomiędzy fazą 1 a 2 do PE. Szacowanie możliwości zadziałania bezpiecznika, pomiaru impedancji linii oraz przewidywanego prądu zwarciowego.
Kontrola IMD: Izolacja IMD, Upływ doziemny ELM, Kontrolowanie urządzeń monitorujących zabezpieczenia różnicowoprądowe ELM
Konfiguracja IMD: Wyzwalanie alarmu, test wyzwolenia i regulacja.
Zastosowanie
Bezpieczeństwo i funkcjonowanie instalacji elektrycznych IT w przemyśle i szpitalach

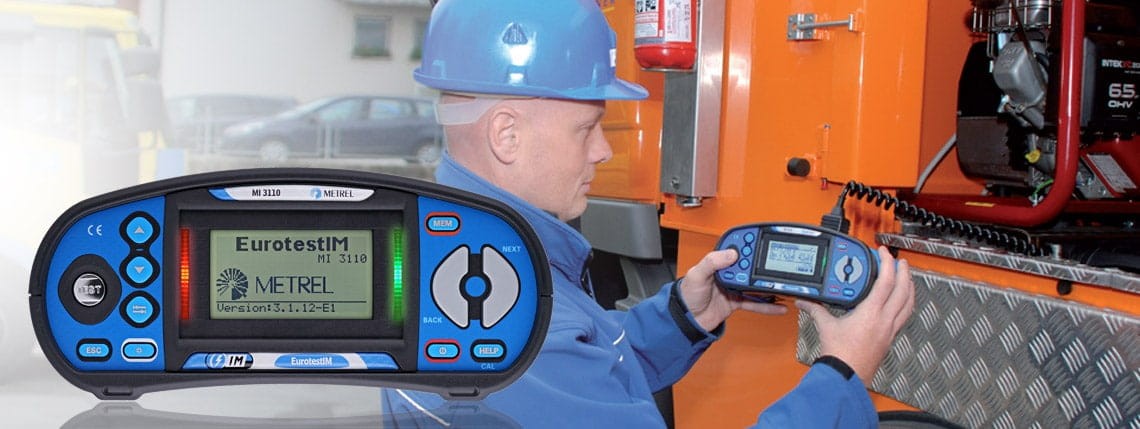

Podłączanie agregatów prądotwórczych
Sprzęt pożarniczy, generatory, pompy
Pojazdy wojskowe i generatory
Pojazdy policyjne i generatory
Budowy i prace terenowe
Wozy transmisji TV / SAT
Bezpieczeństwo instalacji na lotniskach, halach sportowych, targach
Łodzie i statki
Kopalnie i przemysł ciężki
Strojenie i kalibracja urządzeń IMD.
Normy
Funkcjonalność
• PN-EN 61557
Pozostałe referencyjne normy pomiarowe:
• PN-EN/HD 60364-4-41
• BS 7671
• AS/NZ 3017
Kompatybilność elektromagnetyczna
• PN-EN 61326-1
• PN-EN 61326-2-2
Bezpieczeństwo
• PN-EN 61010-1
• PN-EN 61010-2-030
• PN-EN 61010-031
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Napięcie | 0 V … 550 V | 1 V | ±(2% w.w.* + 2 cyfry) |
Częstotliwość | 0.00 Hz … 9.99 Hz 10.0 Hz … 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
Kolejność faz (PN EN 61557-7) | 1.2.3 albo 3.2.1 | ||
Impedancja linii (PN EN 61557-3) | 0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω |
0.01 Ω 0.1 Ω |
±(5 % w.w. + 5 cyfr) |
Przewidywany prąd zwarciowy (IPSC) | 0.00 A … 0.99 A 1.0 A … 99.9 A 100 A … 999 A 1.00 kA … 99.99 kA 100 kA … 199 kA |
0.01 A 0.1 A 1 A 10 A 1000 A |
±(5 % w.w. + 5 cyfr) |
Pomiar pierwszego prądu uszkodzeniowego (ISFL) |
0.0 mA … 19.9 mA | 0.1 mA | ±(5 % w.w. + 3 cyfry) |
Próg wskazujący rezystancji izolacji | 5 kΩ … 640 Ω | 5 kΩ | Wartości wskazujące do 128 kroków |
Kategoria przepięciowa | CAT III / 600 V; CAT IV / 300 V | ||
Stopień ochrony | Podwójna izolacja | ||
Wymiary | 230 x 103 x 115 mm | ||
Masa | 1.1 kg |

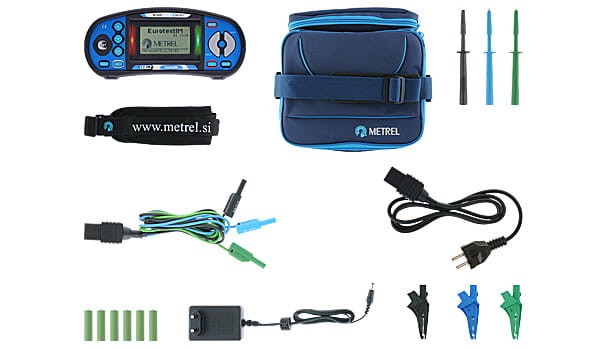

Wyposażenie
Miernik MI 3110 EurotestIM
Futerał
Przewód sieciowy - pomiarowy
Przewody pomiarowe, 3 x 1.5 m
Sondy pomiarowe, 3 szt.
Krokodylki, 3 szt.
Zestaw pasków do komfortowego noszenia miernika
Przewód RS232-PS/2
Przewód USB
Zestaw akumulatorków NiMH
Zasilacz
Program Metrel ES Manager
Skrócona instrukcja obsługi
Instrukcja obsługi na płycie CD
Świadectwo wzorcowania
