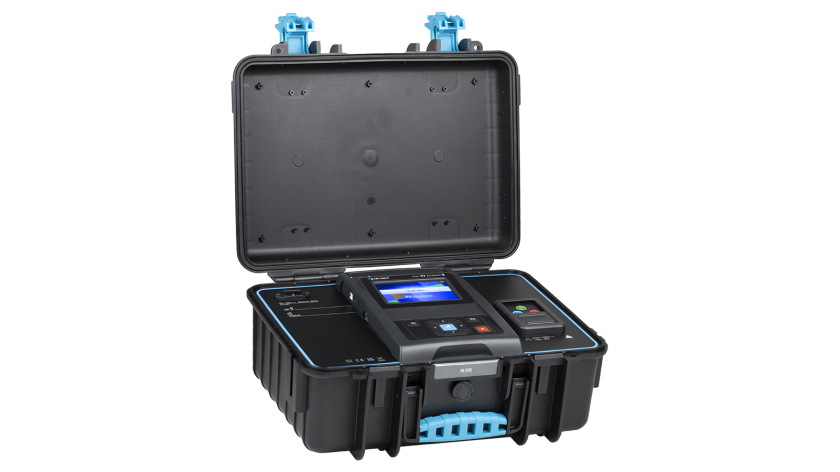

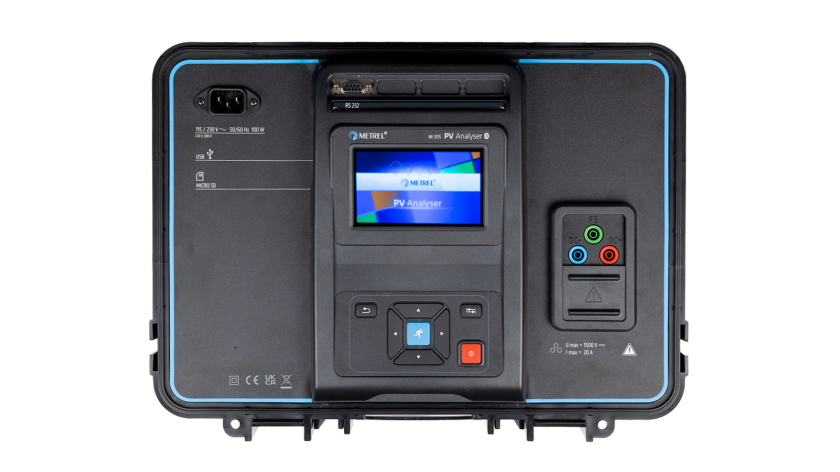

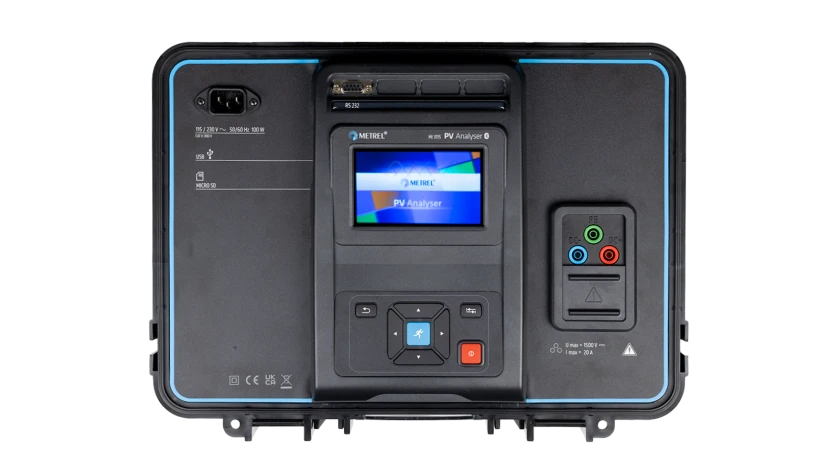

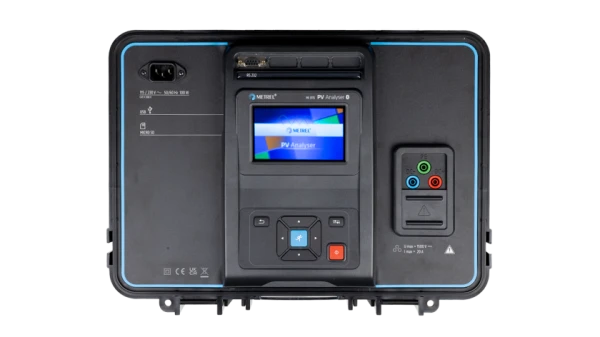

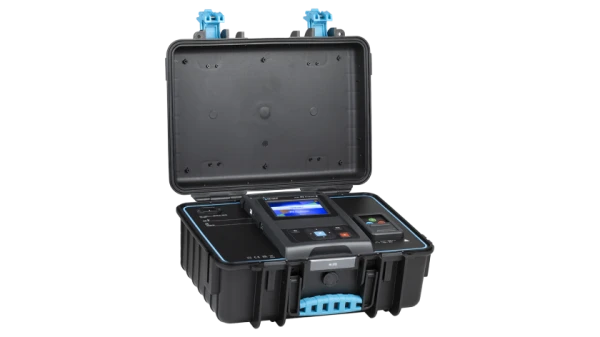

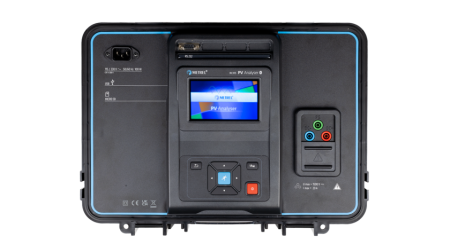

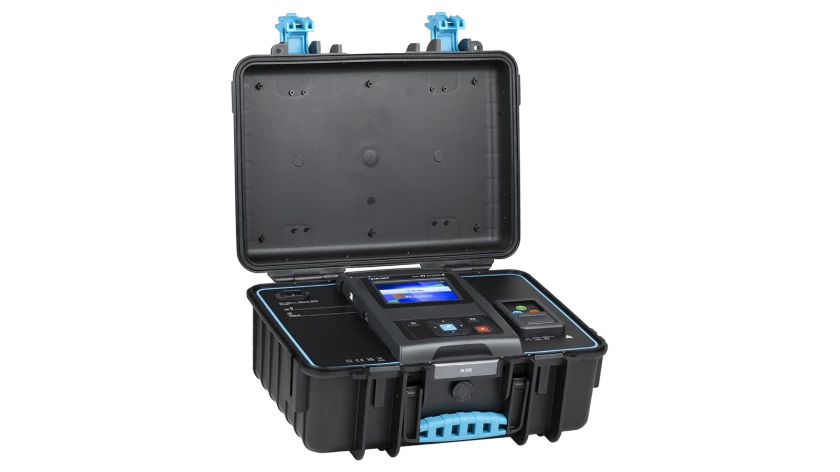

Metrel MI 3115 Analizator PV - 1500 VDC

Metrel MI 3115 Analizator PV

Metrel MI 3115 Analizator PV to wielofunkcyjny przyrząd do pomiarów systemów fotowoltaicznych o maksymalnym napięciu do 1500 V DC. Umożliwia wykonywanie badań zgodnie z normą PN-EN 62446-1 i zawiera funkcje pomiarowe, które obejmują wszystkie testy kategorii 1 i kategorii 2. Obejmuje to pomiar rezystancji izolacji stringów (łańcuchów) fotowoltaicznych, pomiar ciągłości połączeń ochronnych, pomiar napięcia obwodu otwartego i prądu zwarciowego, pomiar charakterystyki I/U, a także możliwość przeliczania uzyskanych wyników do warunków STC i porównywanie z wartościami nominalnymi podanymi przez producentów modułów PV. Na wyposażeniu znajduje się również zdalny rejestrator parametrów środowiskowych A 1785, który umożliwi jednoczesny pomiar natężenia promieniowania słonecznego i temperatury modułów fotowoltaicznych. Testy kategorii 1 są zintegrowane w jednym teście automatycznym, który umożliwia użytkownikowi wykonanie wszystkich niezbędnych pomiarów za jednym naciśnięciem przycisku start.

Cechy i funkcje

• Testy kategorii I (zgodnie z normą PN-EN 62446-1)
• Pomiar prądu zwarciowego (Isc) i napięcia obwodu otwartego (Uoc)
• Rezystancja izolacji przewodów (napięciem 250, 500, 1000 i 1500 V)
• Ciągłość przewodów PE (pomiar prądem 200 mA)
• Test biegunowości
• Test skrzynki rozdzielczej

Testy kategorii II (zgodnie z normą PN-EN 62446-1)

• Pomiar charakterystyki I/U
• Pomiar rezystancji izolacji i charakterystyki I/U instalacji PV o napięciu 1500V po stronie DC
• Pomiar automatyczny dla testów kategorii I
• Przeliczanie wyników do warunków STC i porównanie z danymi nominalnymi.
• Możliwość korekcji błędnie wprowadzonych parametrów na już wykonanym pomiarze lub grupie pomiarów.
• Bezprzewodowy (Wi-Fi) zdalny rejestrator parametrów środowiskowych - jednostka zdalna do pomiaru natężenia promieniowania słonecznego (irradiancji) i temperatury ogniw PV.
• Tekstowa i graficzna prezentacja wyników na dużym kolorowym wyświetlaczu dotykowym.
• Automatyczne sekwencje pomiarowe - AUTOSEQUENCE®.
• Oprogramowanie Metrel ES Manager służące do przesyłania lub pobierania danych pomiarowych, przeglądania wyników, przeprowadzania zaawansowanej analizy krzywej I/U, wysyłania danych dotyczących modułów PV i generowania profesjonalnego raportu pomiarowego.

Zastosowanie

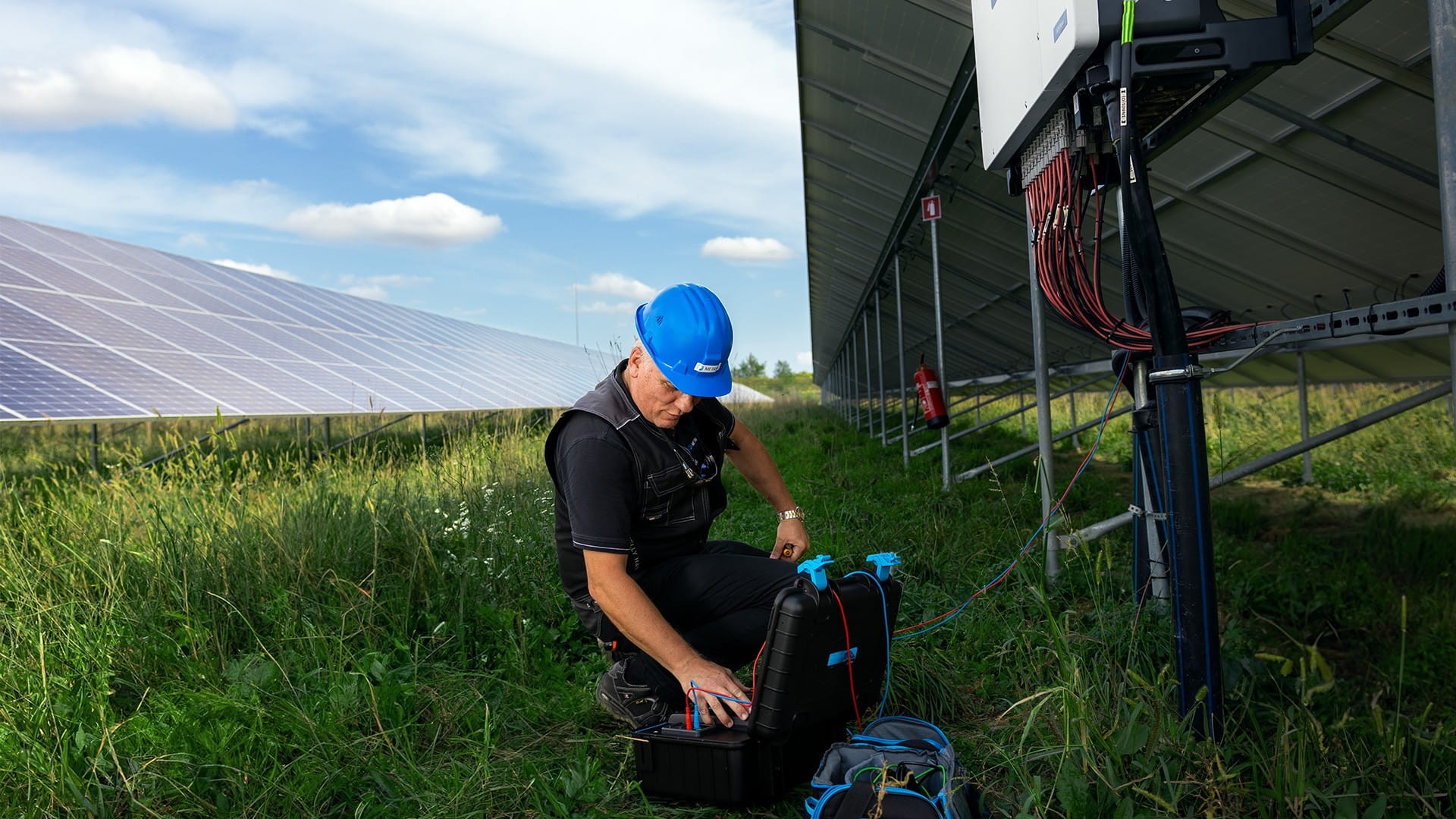

• Badanie wielkoskalowych instalacji fotowoltaicznych 1500 V
• Pomiary odbiorcze
• Pomiary okresowe
• Konserwacja instalacji PV
• Diagnostyka problemów w instalacji
• Generowanie raportów pomiarowych

Normy

Funkcjonalność

• PN-EN 62446-1
• PN-EN 62446-2

Bezpieczeństwo

• EN 61010-1
• EN 61010-2-30
• EN 61010-031
• EN 61557

Kompatybilność elektromagnetyczna

• EN 61326-1

Wyposażenie

• Metrel MI 3115 Analizator PV
• A 1785 PV REMOTE WL, zdalny rejestrator parametrów środowiskowych
• A 1833 Sonda temperatury PV
• A 1834 Referencyjne ogniwo monokrystaliczne
• A 1835 Zestaw ścisków do montażu akcesoriów A 1833 i A 1834
• A 1790 Przewód pomiarowy 3 m, 2,5 mm2, 2 sztuki (czerwony, niebieski)
• A 1792 Przewód pomiarowy 3 m, 0,75 mm2, zielony
• S 2145 Zestaw przejściówek PV MC4 na złącza bananowe
• A 1509 Przewód pomiarowy 50m, czarny, na szpuli
• A 1012 Przewód pomiarowy, 4m, 0,75 mm2, zielony
• A 1309 Sonda krokodylkowa, zielona
• A 1014 Sonda ostrzowa, czarna
• A 1015 Sonda ostrzowa, niebieska
• A 1016 Sonda ostrzowa, czerwona
• A 1727 Przewód USB
• A 1728 Przewód sieciowy IEC
• A 1548 Zasilacz 12 V, 0.5 A
• S 2080 Akumulatory Ni-MH, typ AA, 6 sztuk
• A 1551 Torba transportowa (rozmiar L)
• A 1791 Pasek transportowy
• Oprogramowanie Metrel Electrical Safety Manager
• Świadectwo wzorcowania miernika MI 3115
• Świadectwo wzorcowania rejestratora A 1785
• Instrukcja obsługi
