Metrel MI 3121 Smartec Miernik izolacji i ciągłości 1kV
Cena regularna:
2 950,77 zł
Cena regularna:
2 399,00 zł
towar niedostępny
dodaj do przechowalniOpis

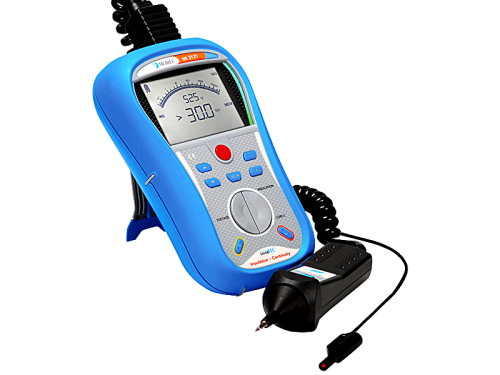

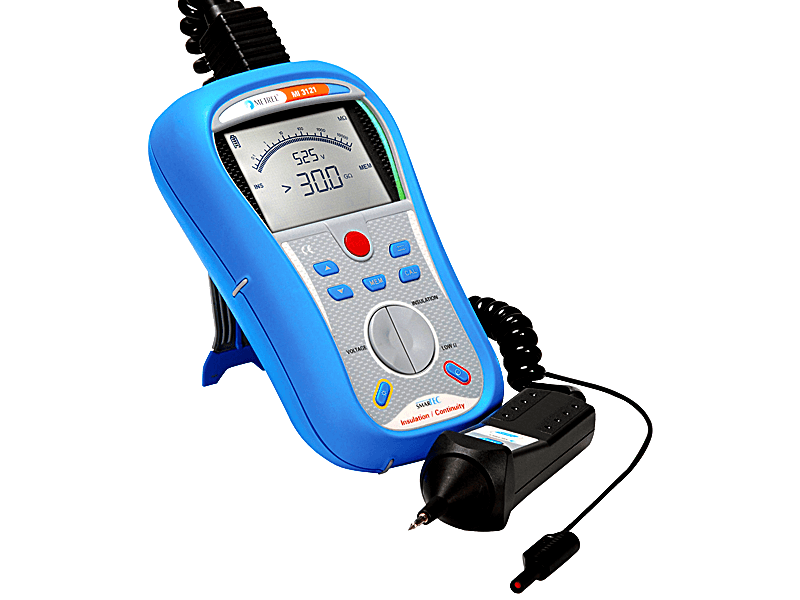

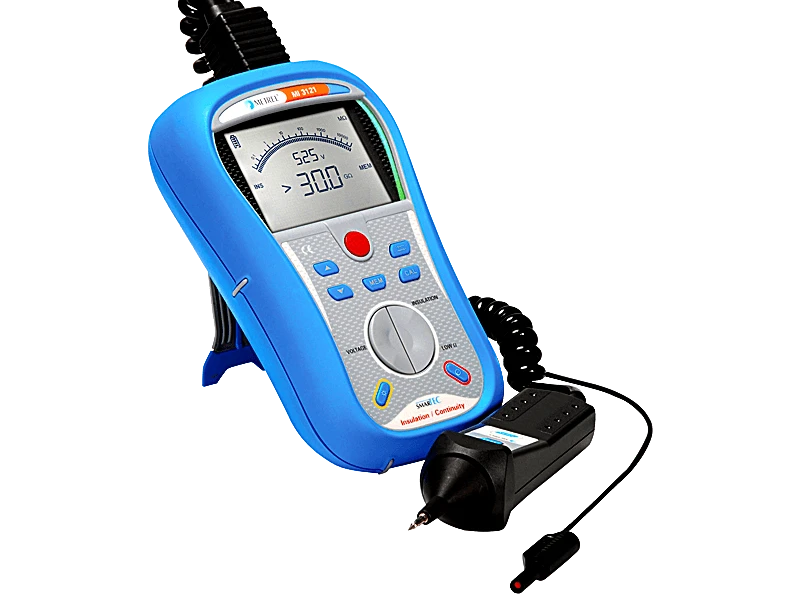

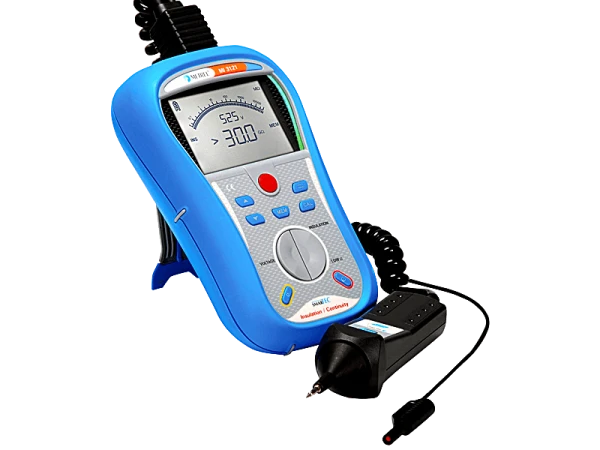

Metrel MI 3121 SMARTEC Izolacja / Ciągłość to miernik nowej generacji przeznaczony do pomiarów parametrów instalacji elektrycznych przy odłączonym zasilaniu. Wynik pomiaru wyświetlany jest w formie cyfrowej i analogowej, pozwalając na pomiar do 2000Ω przy pomiarze ciągłości oraz do 30GΩ przy pomiarze rezystancji izolacji. Posiada funkcję oceny wyniku pomiaru typu Pozytywny/Negatywny z sygnalizacją diodami LED na ZIELONO / CZERWONO, które umieszczono po bokach wyświetlacza. Przyrząd wyposażony jest we wbudowaną ładowarkę akumulatorków oraz magnetyczny uchwyt na tyle obudowy, pozwalający na sprawniejszą obsługę. Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3121 pozwala na pomiar ciągłości, izolacji, napięcia AC i częstotliwości zgodnie z normą PN-EN 61557.
Funkcje pomiarowe
- Rezystancja izolacji napięciem DC
- Ciągłość połączeń wyrównawczych/PE prądem 200mA ze zmianą polaryzacji
- Ciągłość połączeń wyrównawczych/PE prądem 7mA
- Napięcie TRMS i częstotliwość
Cechy użytkowe
- Pomiar rezystancji izolacji: Szeroki zakres napięć pomiarowych od 50 V do 1000 V, zakres pomiarowy do 30 GΩ
- Analogowy bargraf i ekran LCD: wynik pomiaru wyświetlany jest w postaci cyfrowej i analogowej
- Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu w celu dalszego ich przetwarzania
- Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie do ewentualnych zmian w normach dotyczących pomiarów
- Zmiana polaryzacji: Automatyczna zamiana polaryzacji przy pomiarze ciągłości
- Ładowarka i akumulatory: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA
- Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne
- Łatwość użycia: Duży wyraźny ekran LCD i przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych
- Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne operowanie końcówkami
Zastosowanie
- Odbiorcze i okresowe pomiary instalacji elektrycznych niskiego napięcia
- Pomiary sieci telekomunikacyjnych
- Pomiary rezystancji kabli, silników itd.
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Rezystancja izolacji (PN-EN 61557-2) |
U = 500, 1000 VDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 199.9 MΩ 200 MΩ … 999 MΩ 1.00 GΩ … 4.99 GΩ 5.00 GΩ … 19.99 GΩ 20.0 GΩ … 29.9 GΩ U = 50, 100, 250 VDC: R: 0.00 MΩ … 19,99 MΩ 20.0 MΩ … 99.9 MΩ 100.0 MΩ … 199.9 MΩ |
0.01MΩ 0.1MΩ 1 MΩ 10 MΩ 10 MΩ 100 MΩ 0.01 MΩ 0.1 MΩ 0.1 MΩ |
±(5 % wartości wskazanej + 3 cyfry) ±5 % w.w. ±5 % w.w. ±10 % w.w. ±20 % w.w. Tylko orientacyjna ±(5 % w.w. + 3 cyfry) ±10 % w.w. ±20 % w.w. |
Ciągłość PE 200mA ze zmianą polaryzacji (PN-EN 61557-4) |
0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % w.w. + 3 cyfry) ±5 % w.w. ±10 % w.w. |
Ciągłość PE 7mA | 0.0 Ω … 19.9 Ω 20 Ω … 1999 Ω |
0.1 Ω 1 Ω |
±(5 % w.w. + 3 cyfry) ±10 % w.w. |
Napięcie | 0.0 V … 99.9 V 100 V … 550 V |
0.1 V 1 V |
±(3 % w.w. + 3 cyfry) |
Częstotliwość | 0.00 Hz … 19.99 Hz 20.0 Hz … 199.9 Hz 200 Hz … 500 Hz |
0.01 Hz 0.1 Hz 1 Hz |
±(0.2 % w.w. + 1 cyfra) |
Zasilanie | 6 akumulatorków x 1.2 V, typ AA | ||
Kategoria przepięciowa | CAT III / 600 V; CAT IV / 300 V | ||
Stopień ochrony | Podwójna izolacja | ||
Komunikacja | RS232 i USB | ||
Wymiary | 140 x 230 x 80 mm | ||
Masa | 0.85 kg |
NORMY
Funkcjonalność:
• PN-EN 61557
Inne normy:
• PN-EN/HD 60364
• AS/NZ 3018
• CEI 64.8
• HD 384
• BS 7671
• VDE 0413
Kompatybilność elektromagnetyczna:
• PN-EN 61326-1
• PN-EN 61326-2-2
Bezpieczeństwo:
• PN-EN 61010-1
• PN-EN 61010-031

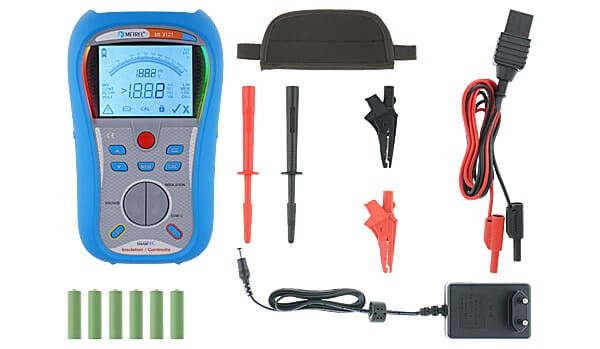

Wyposażenie
- Miernik MI 3121 SMARTEC Izolacja / Ciągłość
- Pasek na rękę do komfortowego trzymania miernika
- Przewody pomiarowe, 2 x 1,5 m
- Sondy pomiarowe, 2 szt. (czarna, czerwona)
- Krokodylki, 2 szt. (czarny, czerwony)
- Zasilacz + 6 szt. akumulatorków NiMH, typ AA
- Instrukcja na płycie CD
- Skrócona instrukcja obsługi w formie papierowej
- Świadectwo wzorcowania
