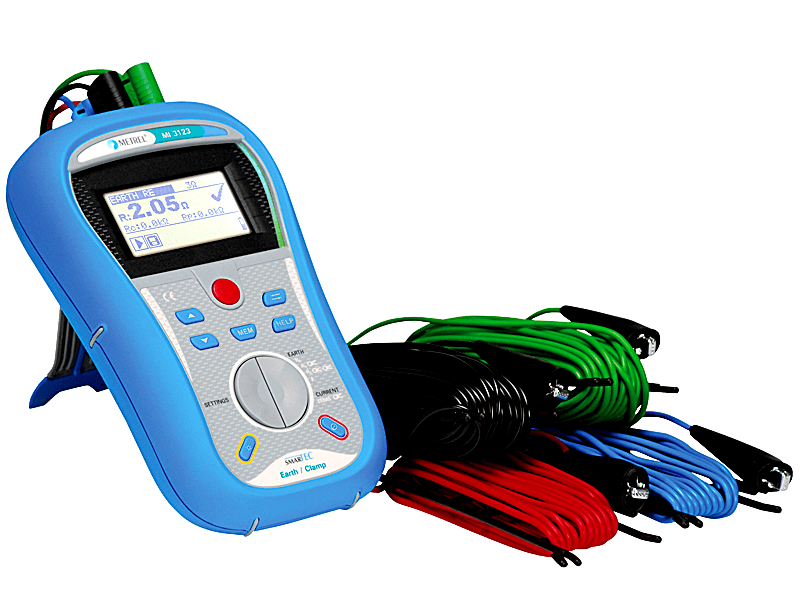

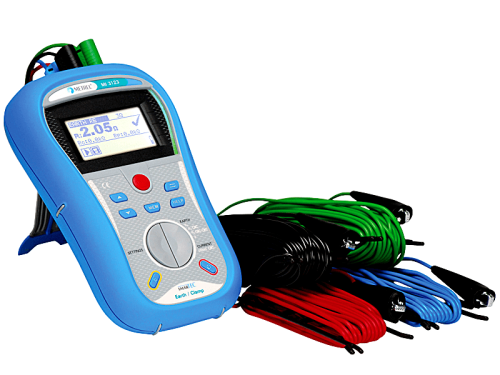

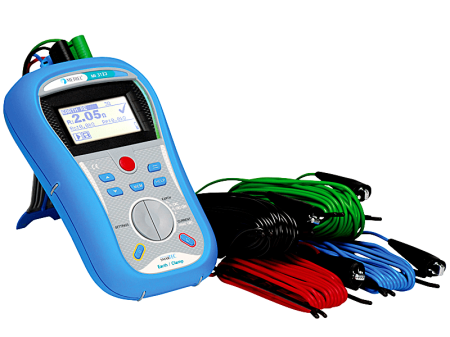

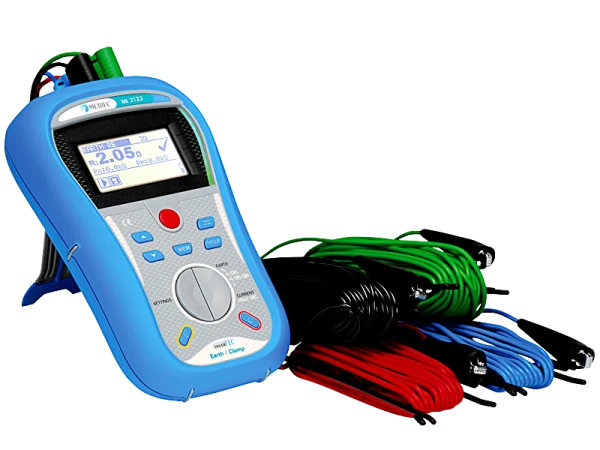

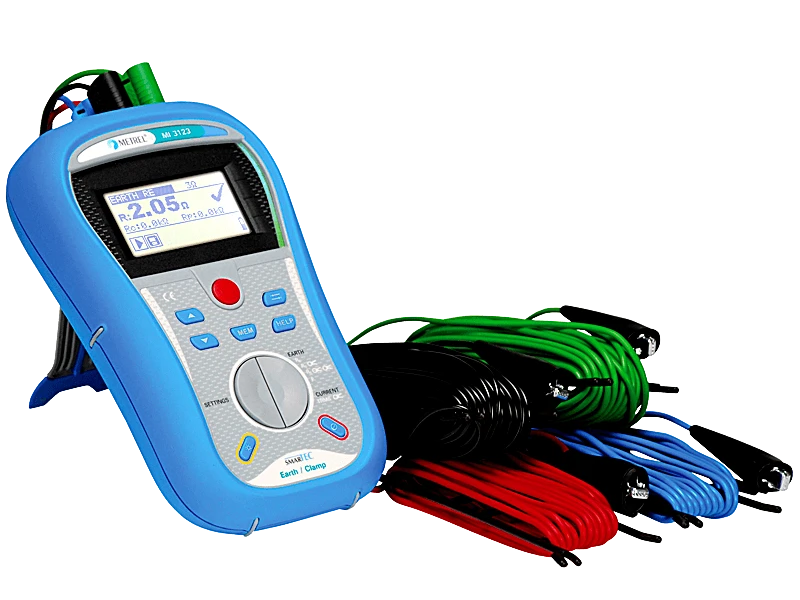

Metrel MI 3123 Smartec Earth/Clamp Miernik rezystancji uziemienia

Metrel MI 3123 SMARTEC Uziemienie / Cęgi to uniwersalny miernik pozwalający na pomiar rezystancji uziemienia oraz rezystywności gruntu metodą 4-przewodową, a także pomiar rezystancji z wykorzystaniem cęgów oraz metody 2-cęgowej. Umożliwia także pomiar wartości TRMS cęgami o zakresie do 20A. Przyrząd posiada funkcję oceny wyniku pomiaru typu Pozytywny/Negatywny z sygnalizacją diodami LED umieszczonymi po bokach wyświetlacza. Wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego.

Funkcje pomiarowe

• Rezystancja uziemienia, metoda 4-przewodowa
• Rezystancja uziemienia, metoda 4-przewodowa, 1-cęgowa (opcjonalnie)
• Rezystancja uziemienia, metoda 2-cęgowa (opcjonalnie)
• Rezystywność gruntu
• Prąd TRMS (opcjonalnie)

Cechy użytkowe

• Pomiar rezystancji uziemienia: Pozwala na pomiar uziemienia metodą 4-przewodową z zastosowaniem 2 sond oraz rezystywności gruntu z zastosowaniem 4 sond pomiarowych
• Selektywny pomiar rezystancji uziemienia: Opcjonalna, 4-przewodowa metoda w połączeniu z dodatkowymi cęgami stosowana do pomiaru rezystancji uziemienia pojedynczego uziomu
• Bezdotykowy pomiar uziemienia: Pomiar wykonywany metodą 2-cęgową, bez konieczności rozłączania elementów uziemiających, co ma szczególne znaczenie przy wykonywaniu pomiarów w silnie zurbanizowanej przestrzeni miejskiej
• Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu i celu ich dalszego przetwarzania
• Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie do ewentualnych zmian w normach dotyczących pomiarów
• Ekrany pomocy: Miernik posiada wbudowane ilustracje wyjaśniające podłączenia do sieci podczas pomiaru
• Ładowarka i akumulatorki: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA
• Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne
• Łatwość użycia: Duży wyraźny ekran LCD i dwa przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych
• Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne operowanie końcówkami

Zasosowanie

• Pomiary instalacji TT oraz IT
• Pomiary uziemienia podstacji
• Pomiar systemów odgromowych

NORMY:
Funkcjonalność

• PN-EN 61557

Inne normy

• PN-EN/HD 60364
• AS/NZ 3018, CEI 64.8
• HD 384
• BS 7671
• VDE 0413

Kompatybilność elektromagnetyczna

• PN-EN 61326-1
• PN-EN 61326-2-2

Bezpieczeństwo

• PN-EN 61010-1
• PN-EN 61010-031
• PN-EN 61010-2-032

Wyposażenie:

• Miernik MI 3123 Smartec Earth / Clamp
• Pasek na rękę do komfortowego trzymania miernika
• Przewód pomiarowy, 4.5 m (niebieski)
• Przewód pomiarowy, 4.5 m (czerwony)
• Przewód pomiarowy, 20 m (zielony)
• Przewód pomiarowy, 20 m (czarny)
• Sondy pomiarowe, 4 szt.
• Zasilacz + 6 akumulatorków NiMH, typ AA
• Skrócona instrukcja obsługi w formie papierowej
• Instrukcja obsługi na płycie CD
• Świadectwo wzorcowania
