Metrel MI 3136 EurotestCOMBO XC Wielofunkcyjny miernik instalacji elektrycznych

Metrel MI 3136 EurotestCOMBO XC Wielofunkcyjny miernik instalacji elektrycznych

Metrel MI 3136 EurotestCOMBO XC to nowoczesny, wielofunkcyjny miernik instalacji elektrycznych przeznaczony do kompleksowych pomiarów bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie zostało zaprojektowane z myślą o elektrykach, inspektorach oraz firmach zajmujących się utrzymaniem infrastruktury elektrycznej, które potrzebują szybkiego, dokładnego i intuicyjnego narzędzia do weryfikacji zgodności instalacji z obowiązującymi normami.

Dzięki kompaktowej, przenośnej konstrukcji oraz dużemu, kolorowemu ekranowi dotykowemu TFT o przekątnej 4,3 cala miernik zapewnia wygodną obsługę zarówno w terenie, jak i podczas prac serwisowych czy odbiorów instalacji. Intuicyjne menu, wbudowane procedury automatycznych pomiarów oraz funkcje pomocnicze umożliwiają szybkie przygotowanie testów i sprawną analizę wyników bezpośrednio na miejscu pomiaru.

MI3136 oferuje szeroki zakres funkcji pomiarowych, w tym pomiary ciągłości przewodów, rezystancji izolacji, impedancji pętli zwarcia, testy wyłączników RCD, pomiary napięcia, częstotliwości oraz rezystancji uziemienia. Wbudowane automatyczne sekwencje pomiarowe (m.in. Auto TT i Auto TN) znacząco przyspieszają proces kontroli instalacji, jednocześnie minimalizując ryzyko błędów operatora.

Urządzenie wspiera także nowoczesne zarządzanie danymi – dzięki łączności Wi-Fi, Bluetooth oraz USB-C możliwe jest szybkie przesyłanie wyników do oprogramowania Metrel ES Manager oraz do chmury Metrel Cloud, co ułatwia archiwizację pomiarów, planowanie testów i generowanie profesjonalnych raportów.

Najważniejsze cechy MI 3136 EurotestCOMBO XC

• Akumulator litowo-jonowy o pojemności 5,2 Ah
• Bardzo szybki pomiar impedancji pętli zwarcia bez wyzwalania RCD (ok. 5,5 sekundy)
• Zakres pomiaru impedancji pętli zwarcia zgodnie z normą PN-EN 61557 od 0,12 Ω
• Możliwość tworzenia struktury badanej instalacji bezpośrednio w pamięci miernika
• Test wstępny wykrywający odbiorniki w badanym obwodzie podczas pomiaru rezystancji izolacji
• Uniwersalne złącze USB typu C do szybkiego ładowania (15 V, 3 A, 45 W) i komunikacji z komputerem PC

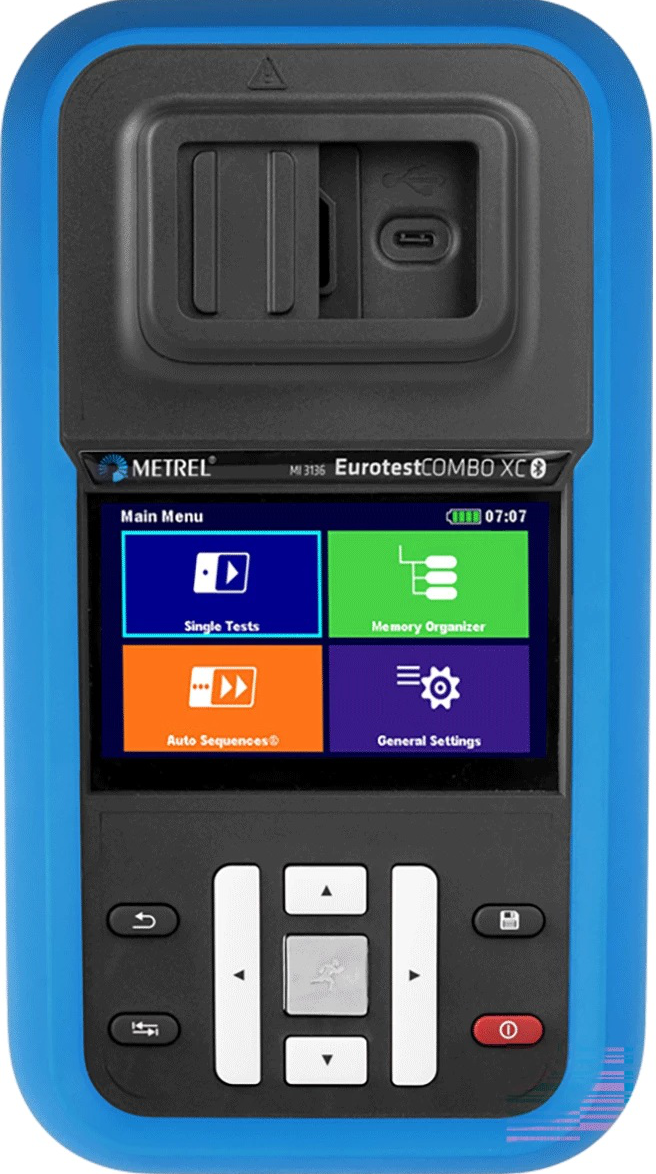

• Wygodna obsługa za pomocą kolorowego ekranu dotykowego TFT 4,3” o wysokiej rozdzielczości
• Odrębnie wybierany typ wyłącznika RCD i kształt prądu pomiarowego;
• Zautomatyzowana procedura testowania wyłączników różnicowoprądowych;

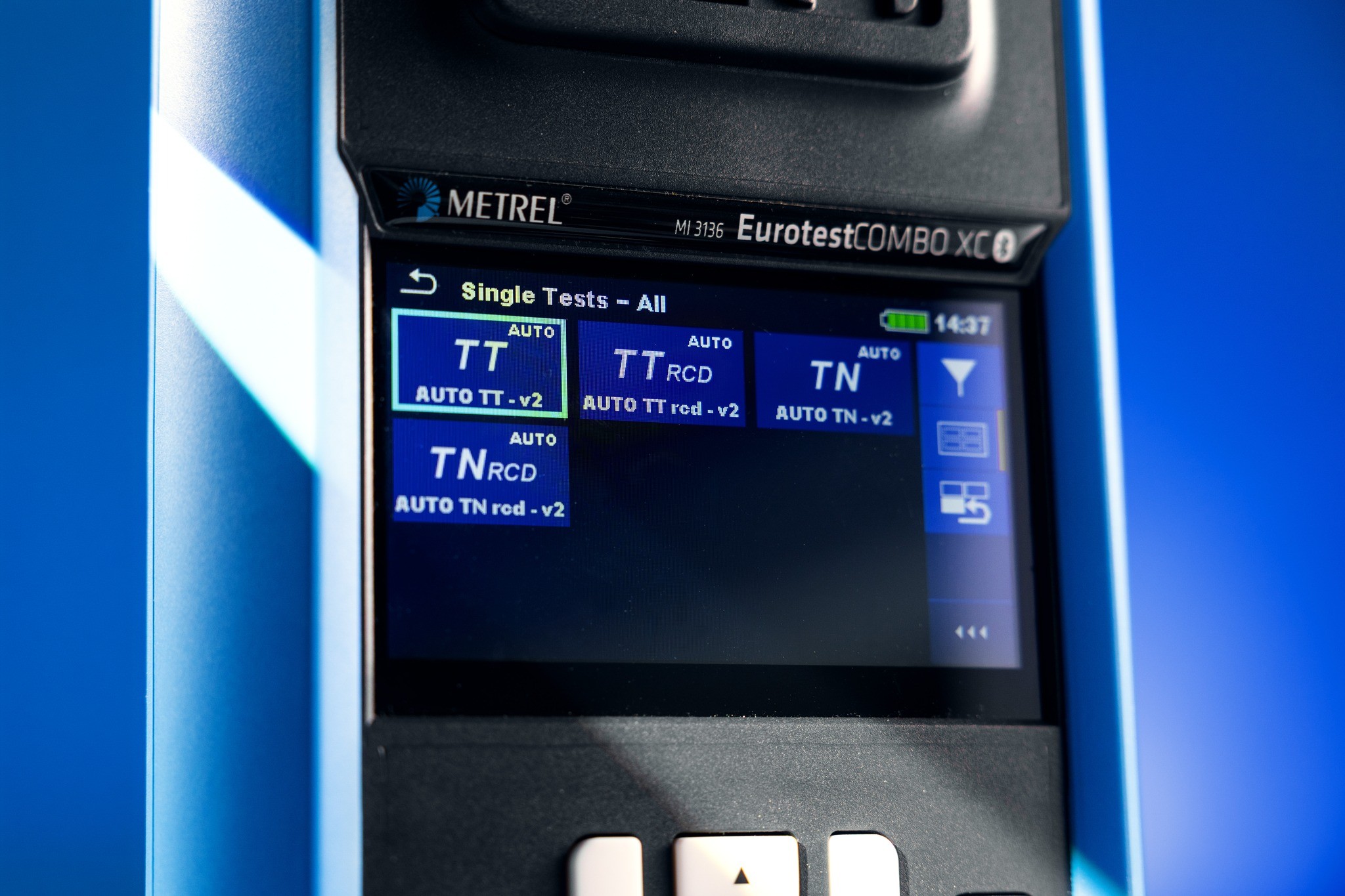

• Wstępnie zdefiniowane testy automatyczne: Auto TT; Auto TT RCD; Auto TN; Auto TN RCD
• Wbudowane ekrany pomocy ze schematami pomiarowymi
• Wbudowane tabele bezpieczników do automatycznej oceny wyniku impedancji pętli zwarcia
• Automatyczne odwrócenie polaryzacji podczas testu ciągłości
• Oprogramowanie PC Metrel ES Manager w zestawie
• Łączność Wi-Fi i Bluetooth®
• Kompatybilność z systemami Metrel Cloud Storage i Metrel Cloud App
• Możliwość pomiarów stacji ładowania pojazdów elektrycznych AC (z opcjonalnym adapterem A1532 XA)

Zastosowanie urządzenia

• Odbiorcze i okresowe kontrole instalacji niskonapięciowych w budynkach mieszkalnych i biurowych
• Badania w układach sieci TT i TN
• Rozwiązywanie problemów związanych z instalacjami nn.
• Testowanie urządzeń do ładowania pojazdów elektrycznych (EVSE)
• Konserwacja instalacji elektrycznych (prewencyjna, prognostyczna, korygująca)
• Badanie instalacji odgromowych

Zastosowane normy

Funkcjonalność

• IEC/EN 61557

Kompatybilność elektromagnetyczna (EMC)

• EN 61326-1
• EN 61326 - 2-2

Bezpieczeństwo (LVD)

• EN 61010-1
• EN 61010-2-030
• EN 61010-031
• EN 61010-2-032

Normy odniesienia dla instalacji elektrycznych i komponentów

• EN 61008
• EN 61009
• IEC 60364-4-41
• BS 7671
• AS/NZS 3017
• IEC 62752
• IEC 62955

Dane techniczne

CIĄGŁOŚĆ

REZYSTANCJA IZOLACJI

RCD

IMPEDANCJA

NAPIĘCIE

REZYSTANCJA UZIEMIENIA

OGÓLNE

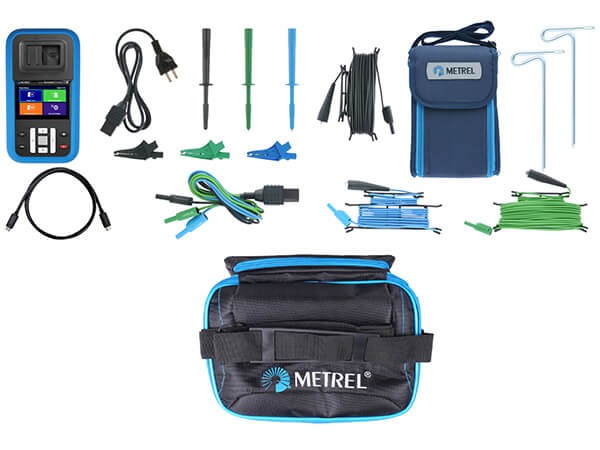

Wyposażenie

• Przyrząd MI 3136 EurotestCOMBO XC
• Miękki futerał A1289
• Zestaw do pomiaru uziemień S2026
• 1x sonda ostrzowa A 1014, czarna
• 1x sonda ostrzowa A 1015, niebieska
• 1x sonda ostrzowa A 1062, zielona
• 1x sonda krokodylkowa A 1013, czarny
• 1x A 1310 sonda krokodylkowa, niebieski
• 1x A 1309 sonda krokodylkowa, zielony
• 1x A 1193 Uniwersalny przewód pomiarowy 3-żyłowy, 1,5 m, 0,75 mm2
• 1x Kabel pomiarowy z wtyczką jednofazową A 1053, 1,5 m, 0,75 mm2
• 1x Kabel USB A 1857, typ C
• Świadectwo wzorcowania
• Skrócona instrukcja obsługi
• Pełna instrukcja obsługi w formie elektronicznej
• Licencja do oprogramowania PC Metrel ES Manager w wersji ADVANCED
