Metrel MI 3143 EURO-Z 440V ST Przemysłowy miernik silnoprądowy impedancji

Metrel MI 3143 EURO-Z 440V Przemysłowy miernik silnoprądowy impedancji

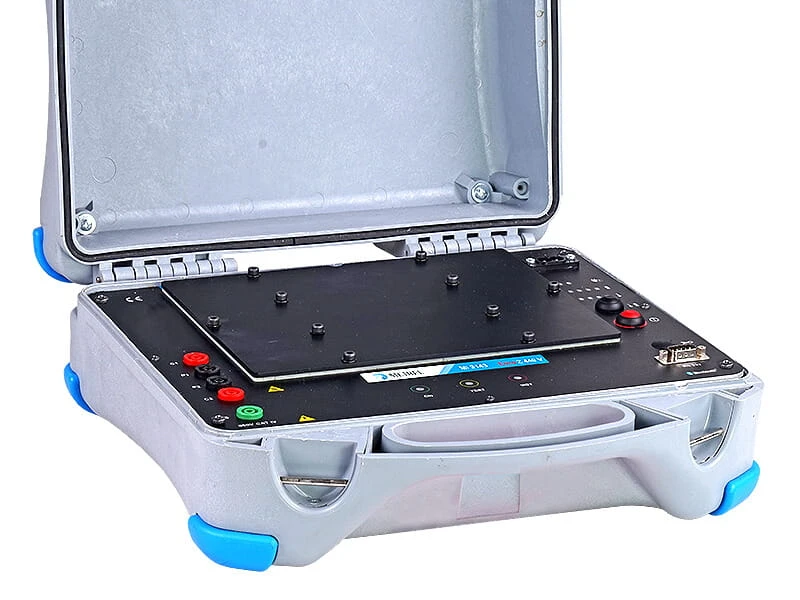

Przyrząd Metrel MI 3143 Euro Z 440V jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 65 (przy zamkniętej obudowie) i IP 54 (przy otwartej obudowie). Sterowanie przyrządem może odbywać się z poziomu aplikacji aMESM na urządzenia mobilne z systemem Android lub poprzez inny przyrząd nadrzędny (MI 3152, MI 3152H, MI 3155 lub MI 3325). Przyrząd MI 3143 Euro Z 440V został zaprojektowany do sprawdzenia skuteczności ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w obwodach transformatorów oraz innych obwodach silnoprądowych. Dzięki zaimplementowanym funkcjom umożliwiającym bardzo dokładne pomiary impedancji linii oraz pętli zwarcia obwodów AC czy wysokoprądowemu pomiarowi (do 300A) impedancji pętli zwarcia z uwzględnieniem spadków napięć na badanych elementach oraz pomiaru napięć rażenia przyrząd MI 3143 doskonale sprawdza się w środowisku przemysłowym.

Kluczowe cechy
Precyzyjny pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) metodą 4-przewodową prądem do 220A
Pomiar impedancji linii / pętli w szerokim zakresie napięć i częstotliwości sieciowych - do 440 V / 16 ... 420 Hz AC
Wysokoprądowy (do 300A) pomiar rezystancji elementów składowych obwodów prądowych metodą 4-przewodową poprzez pomiar spadku napięcia
Analiza rozpływu doziemnych prądów zwarciowych z pomiarem napięć rażenia (krokowych i dotykowych)
Izolowany woltomierz do pomiarów wybiórczych napięć rażenia
Możliwość wyboru obciążenia (33,3 % do 100 %)
Efektywny system chłodzenia
Możliwość zasilania akumulatorowego (Li-ion) lub sieciowego
Wysoki stopień ochrony IP: IP 65 (obudowa zamknięta), IP 54 (obudowa otwarta)
Kategoria bezpieczeństwa CAT IV 600 V (3000 m)
Komunikacja poprzez Bluetooth
Łatwa obsługa zdalna (za pomocą przyrządu pomiarowego lub aplikacji Android)

Zastosowanie
Wysokoprądowy (220 A) pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) transformatorów
Pomiary rezystancji składowych elementów obwodów prądowych
Analiza rozpływu prądów doziemnych za pomocą cęgów giętkich lub sztywnych
Pomiar parametrów integralności poszczególnych gałęzi uziemienia za pomocą prądów do 300A
Pomiar potencjału ziemi - pomiary napięć rażenia
Badanie poprawności doboru zabezpieczeń w przypadku usterek transformatorów, generatorów, turbin, styczników, rozdzielnic w sytuacji gdy prądy znamionowe obwodu (zabezpieczeń) przekraczają 200 A
Pomiary rezystancji uzwojeń transformatorów oraz silników
Pomiar napięcia dotykowego
Symulacja przepływu wysokiego prądu doziemnego

Normy
Kompatybilność elektromagnetyczna: EN 61326
Bezpieczeństwo: EN 61010-1, EN 61010-2-030, EN 61010-031
Funkcjonalność: EN 61557, IEEE 81-2012, EN 60909-0
Akumulator Li–ion: EN 62133-2

Wyposażenie:

• Przewód zasilający
• Przewód komunikacyjny RS232-PS/2
• Przewód pomiarowy, 2-przewodowy, 2 szt.*
• Zacisk krokodylowy, czarny, 2 szt.
• Zacisk krokodylowy, czerwony, 2 szt.
• Sonda pomiarowa, czarna, 2 szt.
• Sonda pomiarowa, czerwona, 2 szt.
• Licencja BASIC oprogramowania Metrel ES Manager**
• Licencja PRO P 1102 oprogramowania Metrel aMESM Android
• Skrócona instrukcja obsługi
• Świadectwo wzorcowania
• Ochronna torba na akcesoria

* Zastąpione przez przewody pomiarowe 5 m oraz 20 m w zestawie MI 3143 EU.
** Oprogramowanie Metrel ES Manager może być pobrane bez opłat z serwera firmy Metrel.
