Metrel MI 3144 EURO-Z 800V ST Przemysłowy miernik silnoprądowy impedancji

Dostępność: dostępny
Wysyłka w: 10 dni roboczych
Cena: 13 282,77 zł 13282.77
Cena netto: 10 799,00 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: METREL
Kod produktu: 5451-278B1

Opis

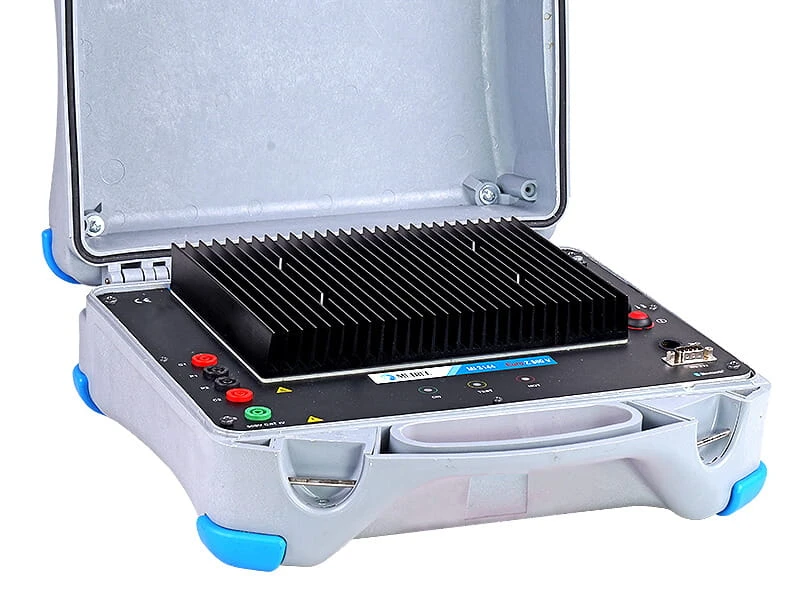

Metrel MI 3144 EURO-Z 800V Przemysłowy miernik silnoprądowy impedancji

Przyrząd Metrel MI 3144 Euro-Z 800V jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora, jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 65 (przy zamkniętej obudowie) i IP 54 (przy otwartej obudowie). Sterowanie przyrządem może odbywać się z poziomu aplikacji aMESM na urządzenia mobilne z systemem Android lub poprzez inny przyrząd nadrzędny (MI 3152, MI 3152H, MI 3155 lub MI 3325). Metrel MI 3144 Euro-Z 800V został zaprojektowany do sprawdzenia skuteczności ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w obwodach transformatorów oraz innych obwodach silnoprądowych. Dzięki zaimplementowanym funkcjom umożliwiającym bardzo dokładne pomiary impedancji linii oraz pętli zwarcia obwodów AC jak i DC czy wysokoprądowemu pomiarowi (do 300A) impedancji pętli zwarcia z uwzględnieniem spadków napięć na badanych elementach, a także drogi przepływu prądu, przyrząd MI 3144 doskonale sprawdza się w środowisku przemysłowym. Dodatkowo umożliwia wykonanie pomiarów napięć rażenia, testowania funkcjonalnego przekaźników monitorujących prądy upływu doziemnego (ELR) czy m.in. pomiarów rezystancji wewnętrznej baterii czy akumulatorów.



Kluczowe cechy
Precyzyjny pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) metodą 4-przewodową prądem do 300A
Pomiar impedancji linii / pętli w szerokim zakresie napięć i częstotliwości sieciowych - do 800 V / 16 ... 420 Hz AC
Pomiar rezystancji źródła i linii w sieciach prądu stałego - 3 ... 260 V DC
Wysokoprądowy (do 300A) pomiar rezystancji elementów składowych obwodów prądowych metodą 4-przewodową poprzez pomiar spadku napięcia
Pomiar czasu zadziałania i prądu zadziałania przekaźników prądów upływu doziemnego (ELR)
Możliwość pomiaru przekaźników ELR typu AC, A, B
Analiza rozpływu doziemnych prądów zwarciowych z pomiarem napięć rażenia (krokowych i dotykowych)
Izolowany woltomierz do pomiarów wybiórczych napięć rażenia
Badanie rozpływu prądu zwarcia doziemnego z wykorzystaniem cęgów sztywnych lub giętkich
Możliwość wyboru obciążenia (16.6 % do 100 %)
Efektywny system chłodzenia
Możliwość zasilania akumulatorowego (Li-ion) lub sieciowego
Wysoki stopień ochrony IP: IP 65 (obudowa zamknięta), IP 54 (obudowa otwarta)
Kategoria bezpieczeństwa CAT IV 600 V (3000 m)
Komunikacja poprzez Bluetooth
Łatwa obsługa zdalna (za pomocą przyrządu pomiarowego lub aplikacji Android)

Zastosowanie
Wysokoprądowy (300 A) pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) transformatorów;
Pomiary rezystancji składowych elementów obwodów prądowych oraz rozpływu prądów w poszczególnych gałęziach instalacji
Pomiary impedancji w szerokim zakresie instalacji o różnych częstotliwościach znamionowych 16 ... 420 Hz
Pomiary rezystancji linii oraz pętli zwarcia w sieciach oraz źródłach DC
Analiza rozpływu prądów doziemnych za pomocą cęgów giętkich lub sztywnych
Pomiar parametrów integralności poszczególnych gałęzi uziemienia za pomocą prądów do 300A z zastosowaniem cęgów giętkich lub sztywnych
Pomiary czasów zadziałania oraz prądów zadziałania przekaźników prądu upływu doziemnego ELR (MRCD)
Pomiar potencjału ziemi - pomiary napięć rażenia;
Badanie poprawności doboru zabezpieczeń w przypadku usterek transformatorów, generatorów, turbin, styczników, rozdzielnic w sytuacji gdy prądy znamionowe obwodu (zabezpieczeń) przekraczają 200 A
Pomiary rezystancji uzwojeń transformatorów oraz silników
Bardzo dokładny pomiar rezystancji wewnętrznej akumulatorów i baterii
Sprawdzenie integralności połączeń uziemiających poprzez pomiar rezystancji pomiędzy dwoma dostępnymi punktami
Pomiar napięcia dotykowego
Symulacja przepływu wysokiego prądu doziemnego
Pomiar rezystancji uziemienia z użyciem cęgów prądowych


Normy
Kompatybilność elektromagnetyczna: EN 61326
Bezpieczeństwo: EN 61010-1; EN 61010-2-030; EN 61010-031; EN 61010-2-032
Funkcjonalność: EN 61557; IEEE 81-2012; EN 60909-0; EN 60947-2 Annex M
Akumulator Li–ion: EN 62133-2



Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Impedancja [Z]
Z linii mΩ
Z pętli mΩ
0.1 mΩ … 199.9 mΩ
200 mΩ … 1999 mΩ
2.00 Ω … 19.99 Ω
0.1 mΩ
1 mΩ
10 mΩ
±(5 % wartości wskazanej + 3 mΩ)

±(5 % w.w. + 3 cyfry)
Impedancja [Z]
R - wysoki prąd
Wartość ΔR
0.1 mΩ … 199.9 mΩ
200 mΩ … 1999 mΩ
2.00 Ω … 19.99 Ω
0.1 mΩ
1 mΩ
10 mΩ
±(5 % w.w. + 3 mΩ)

±(5 % w.w. + 3 cyfry)
Impedancja [Z]
R - wysoki prąd
Wartość Rsel
0.1 mΩ … 199.9 mΩ
200 mΩ … 1999 mΩ
2.00 Ω … 19.99 Ω
0.1 mΩ
1 mΩ
10 mΩ
±(8 % w.w. + 3 mΩ)

±(8 % w.w. + 3 cyfry)
Rezystancja DC [R]
R linii mΩ
0 mΩ … 1999 mΩ
2.00 Ω … 19.99 Ω
1 mΩ
10 mΩ
±(5 % w.w. + 3 cyfry)

Potencjał ziemi [U]
Wartość U dotyk.
0.0 V … 199.9 V
200 V … 999 V
0.1 V
1 V
Wartość obliczana
Potencjał ziemi [U]
Wartość Um

1 mV … 1999 mV
2.00 V … 19.99 V
20.0 V … 199.9 V
1 mV
10 mV
0.1 V
±(2 % w.w. + 2 cyfry)


Test przekaźników ELR [I, t]
Test prądowy (ELR I)

0.1 mA … 199.9 mA
200 mA … 1999 mA
2.00 A … 19.99 A
0.1 mA
1 mA
10 mA
±(5 % w.w. + 3 cyfry)


Test przekaźników ELR [I, t]
Test czasu reakcji (ELR t)

0.1 ms … 199.9 ms
200 ms … 1999 ms
2.00 s … 20.00 s
0.1 ms
1 ms
10 ms
±(2 % w.w. + 3 cyfry)


Zasilanie akumulatorowe 7.2 V DC (4.4 Ah Li-ion)
Czas ładowania akumulatorów typowo 3.0 godziny (głębokie rozładowanie)
Zasilanie sieciowe 90 ... 260 V AC, 45 ... 65 Hz, 80 VA
Kategoria przepięciowa 300 V CAT II
Sposób ochrony wzmocniona izolacja
Kategoria pomiarowa 600 V CAT IV
Stopień zanieczyszczeń 2
Stopień ochrony IP 65 (obudowa zamknięta)
IP 54 (obudowa otwarta)
Wymiary (szer. x wys. x dł.): 36 cm x 16 cm x 33 cm
Masa 6.5 kg (bez akcesoriów)



Funkcja Typ Zakres Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Prąd [I]
I



A 1281




0.5 A
5 A
100 A

1000 A
10 mA … 749 mA
0.10 A … 7.49 A
2 A … 149 A

20 A … 999 A
0 … 749 mA
0.00 … 7.49 A
0.0 … 99.9 A
100 … 149 A
0 … 999 A
1 mA
0.01 A
0.1 A
1 A
1 A
±(2.5 % w.w. + 3 cyfry)




Prąd [I]
I
A 1227
A 1609
30 A
300 A
3000 A
0.6 A … 59.9 A
6 A … 599 A
0.06 kA … 5.99 kA
0.0 … 59.9 A
0 … 599 A
0.00 … 5.99 kA
0.1 A
1 A
0.01 kA
±(3.5 % w.w. + 3 cyfry)

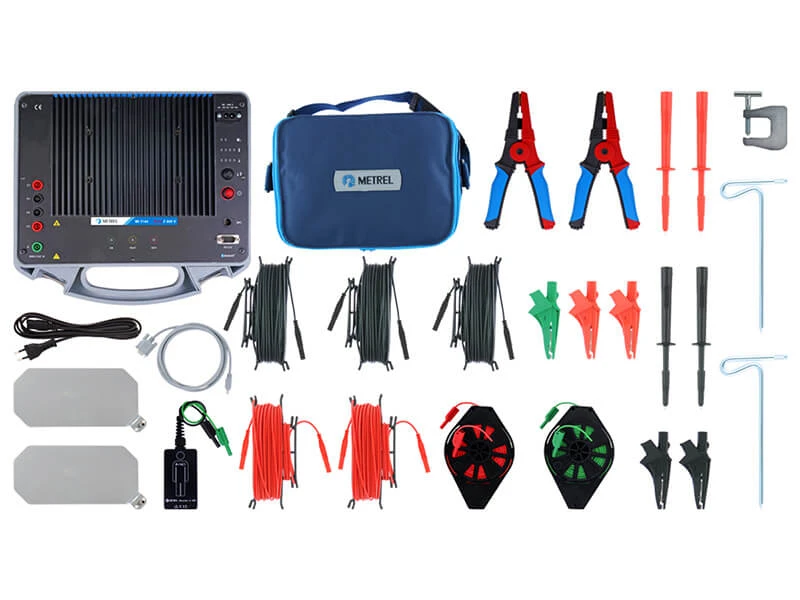

Wyposażenie

  • Przewód zasilający
  • Przewód komunikacyjny RS232-PS/2
  • Przewód pomiarowy 5 m, czarny, 2 szt.
  • Przewód pomiarowy 5 m, czerwony, 1.5 mm2, 2 szt.
  • Przewód pomiarowy 50 m, czerwony, 1.5 mm2*
  • Przewód pomiarowy 20 m, czarny
  • Przewód pomiarowy 50 m, zielony*
  • Duży zacisk pomiarowy Kelvina, 2 szt.
  • Zacisk krokodylowy, czarny, 2 szt.
  • Zacisk krokodylowy, czerwony, 2 szt.
  • Zacisk krokodylowy, zielony
  • Sonda pomiarowa, czarna, 2 szt.
  • Sonda pomiarowa, czerwona, 2 szt.
  • Zacisk imadełkowy
  • Sonda symulująca rezystancję ciała ludzkiego
  • Sonda pomiarowa szpilkowa, 2 szt.
  • Płyty do pomiaru napięć rażenia, 2 szt.
  • Licencja BASIC oprogramowania Metrel ES Manager**
  • Licencja PRO P 1102 oprogramowania Metrel aMESM Android
  • Skrócona instrukcja obsługi
  • Świadectwo wzorcowania
  • Ochronna torba na akcesoria
  • Futerał transportowy

Zastąpione przez przewody pomiarowe na szpulach w zestawie MI 3144 EU.
** Oprogramowanie Metrel ES Manager może być pobrane bez opłat z serwera firmy Metrel.
