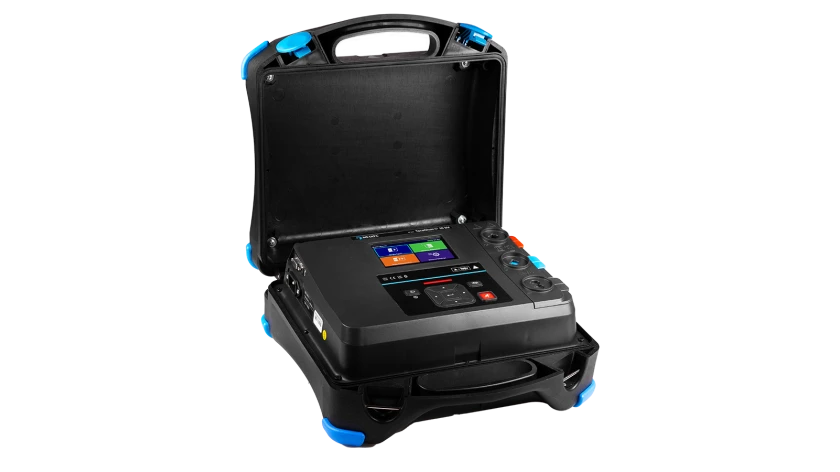

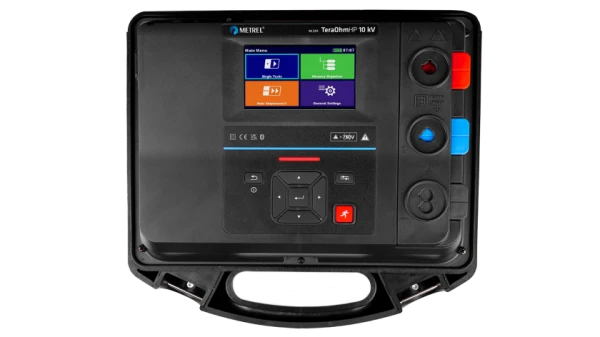

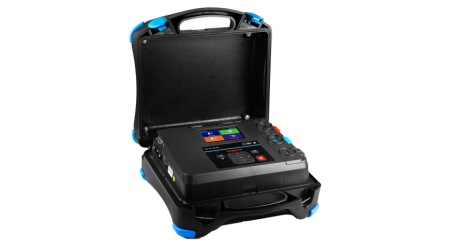

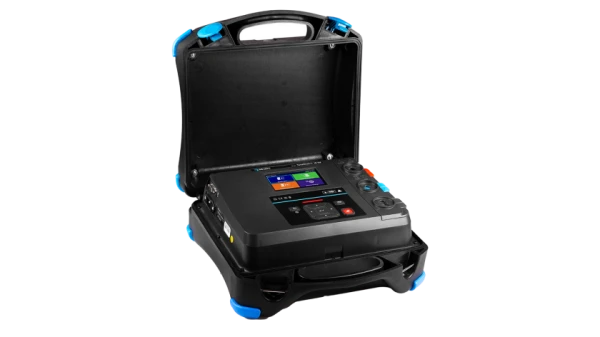

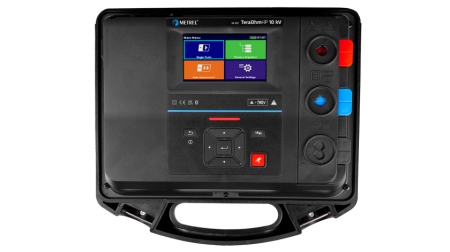

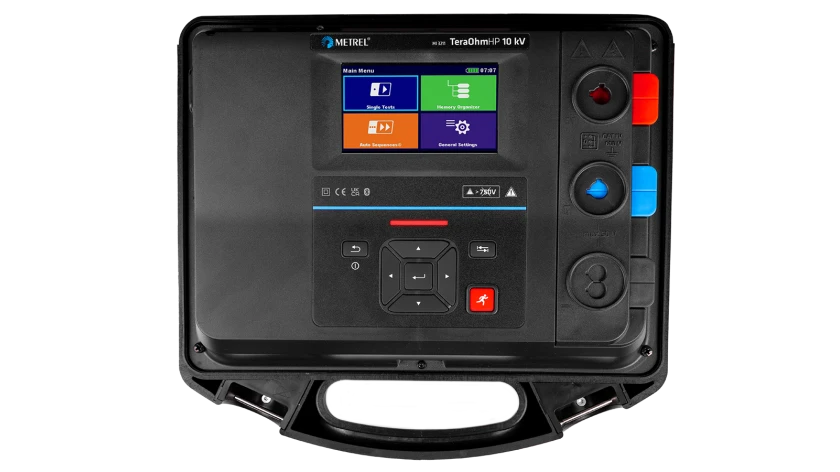

Metrel MI 3211 TeraOhmHP Miernik izolacji 10 kV

Metrel MI 3211 TeraOhmHP Miernik izolacji 10 kV

Metrel MI 3211 TeraOhmHP 10 kV to zasilany bateryjnie lub sieciowo, przenośny przyrząd pomiarowy o dużej mocy i doskonałym stopniu ochrony IP (IP65), przeznaczony do analizy rezystancji izolacji przy użyciu wysokich napięć pomiarowych DC (do 10 kV). Ze względu na swoją odporność na przepięcia (kategoria pomiarowa CAT IV) i wysoką odporność na promieniowanie pola elektromagnetycznego najlepiej nadaje się do wymagających środowisk przemysłowych i energetyki zawodowej. Sterowanie przyrządem odbywa się za pomocą ekranu dotykowego lub fizycznych klawiszy, umożliwia to łatwy i przejrzysty wybór różnych funkcji pomiarowych oraz łatwe wprowadzanie danych. Nowo zaprojektowane przewody pomiarowe posiadają oznakowane złącza bananowe zapewniające prawidłowe podłączenie i blokadę chroniącą je przed niechcianym lub przypadkowym odłączeniem.

Funkcje pomiarowe

• Pomiar Rezystancji izolacji
• Test diagnostyczny izolacji (PI, DAR, DD)
• Pomiar napięciem rosnącym krokowo
• Pomiar wytrzymałości izolacji napięciem DC do 10 kV
• Pomiar napięcia i częstotliwości do 999 V TRMS
• Pomiary pojemności

Główne cechy

• Zakres pomiarowy rezystancji izolacji do 20 TΩ
• Kategoria pomiarowa CAT IV 600 V do 3000 m
• Podwójna konstrukcja obudowy
• Znakowane złącza bananowe z funkcją blokady
• Nowo zaprojektowane krokodyle HV z lepszym chwytem
• Akumulator litowo-jonowy 4400 mAh
• Regulowane napięcie pomiarowe (50 V...10 kV) w krokach co 50 V i 100 V
• Maksymalny prąd zwarcia/ładowania: >4 mA (zasilanie sieciowe) lub >2,4 mA (zasilanie akumulatorowe)
• Szybkość ładowania dla obciążenia pojemnościowego <2,7 s/μF przy napięciu 10 kV
• Szybkość rozładowania dla obciążenia pojemnościowego <0,24 s/μF przy 10 kV (zasilanie sieciowe)
• Karta pamięci SD o pojemności 8 GB do zapisywania danych w zestawie
• Tryb dopalania
• Programowalne timery
• Automatyczne rozładowanie obiektu po zakończeniu pomiaru
• Wykrywanie napięcia > 30 V
• Stopień ochrony obudowy IP65
• Przyjazna dla użytkownika i intuicyjna obsługa
• Wykrywanie przebicia
• Programowalne sekwencje automatyczne
• Prezentacja wyników pomiarowych w formie liczbowej i graficznej
• Oprogramowanie PC MESM do pobierania i analizy wyników pomiarów oraz drukowania raportów pomiarowych
• Izolowane porty komunikacyjne RS-232 i USB, interfejs Bluetooth
• Wysokiej jakości akcesoria, w tym ekranowane przewody pomiarowe
• Ochrona przed wysokimi zakłóceniami elektromagnetycznymi: tłumienie szumów prądu wejściowego AC 8 mA, tłumienie szumów napięcia wejściowego AC 1,5 kV
• Uśrednienie wyniku (5, 10, 30, 60)
• Zasilanie sieciowe i akumulatorowe

Zastosowanie

• Linie kablowe
• Transformatory mocy
• Przetworniki pomiarowe w sieciach dystrybucyjnych
• Generatory wysokiego napięcia
• Ograniczniki przepięć
• Pomiar rezystancji izolacji maszyn wirujących i przewodów
• Okresowe pomiary i konserwacja na liniach produkcyjnych
• Rozwiązywanie problemów i analiza wszelkiego rodzaju problemów z izolacją

Zastosowane normy

Kompatybilność elektromagnetyczna

• PN-EN 61326-1

Bezpieczeństwo

• PN-EN 61010-1 (przyrząd);
• PN-EN 61010-2-030;
• PN-EN 61010-2-034;
• PN-EN 61010-031 (akcesoria)

Standardowy zestaw MI 3211 ST


• Przyrząd MI 3211 TeraOhmHP 10 kV
• A 1794 Przewód pomiarowy HV, 3m, czarny wtyk bananowy/sonda krokodylkowa - ekranowany, 15kV
• A 1795 Przewód pomiarowy HV, 3m, niebieski wtyk bananowy/sonda krokodylkowa - 15kV
• A 1793 Przewód pomiarowy HV, 3m, czerwony wtyk bananowy/sonda krokodylkowa - 15kV
• A 1728 Przewód zasilający, 2m, 3x0.75mm2, złącze IEC C13/Typ E
• A 1727 Przewód USB Typ A/B
• A 1772 Miękka torba transportowa, rozmiar: XXL
• Metrel ES Manager Licencja BASIC*
• SW 1201 Oprogramowanie Metrel ES Manager (link do pobrania programu) *
• Skrócona instrukcja obsługi
• Certyfikat kalibracji

*SW 1201 Metrel ES Manager i całą dokumentację można pobrać bezpłatnie z serwera internetowego Metrel (https://www.metrel.si/en/downloads/) lub Centrum Dokumentacji Metrel (https://doc.metrel.si).
