Producent: METREL (przejdź do produktów)

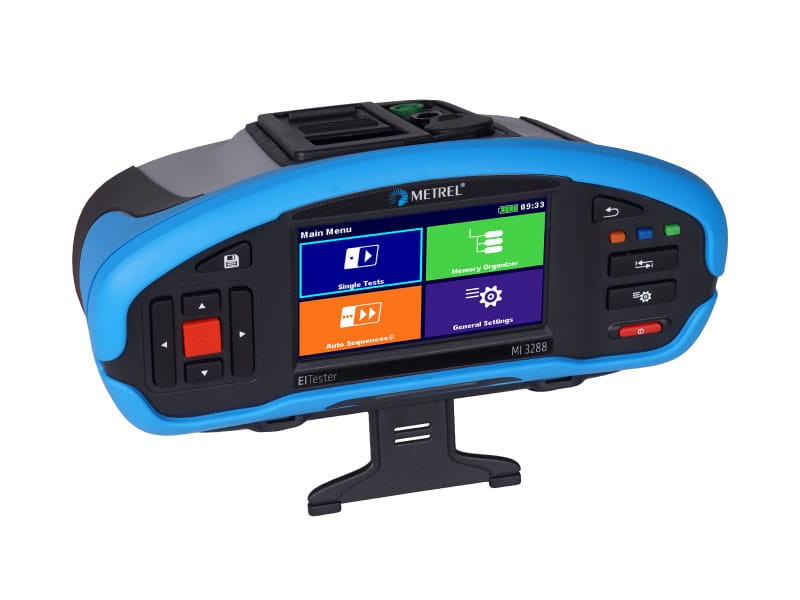

Metrel MI 3288 ST Tester uziemień i izolacji

Przejdź do sekcji Opinie
Dostępność:
zostało niewiele produktów
Czas wysyłki: 10 dni roboczych
Dostawa od 0,00 zł - Kurier InPost

z VAT bez VAT
8 790,00 zł
Cena regularna: 9 469,77 zł
-7%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Metrel MI 3288 ST Tester uziemień i izolacji

Przyrząd MI 3288 Earth Insulation Tester jest mobilnym narzędziem pomiarowym, z doskonałym stopniem ochrony IP umożliwiającym pracę nawet w bardzo trudnych warunkach (300 V CAT III przy 4000 m n.p.m.). Pozwala na badanie rezystancji uziemienia, rezystywności gruntu, potencjału gruntu, napięć rażenia (krokowych oraz dotykowych), rezystancji izolacji oraz ciągłości połączeń ochronnych w instalacjach elektroenergetycznych. Przyrząd MI 3288 obsługuje pomiary rezystancji izolacji napięciami do 2,5 kV, 4-przewodową metodę pomiaru rezystancji uziemienia (wraz z dołączeniem cęgów), 2-cęgową metodę pomiaru rezystancji uziemienia a także rezystywność gruntu metodami Schlumbergera oraz Wennera.



Opcja badania rozkładu potencjału na gruncie pomiarów napięć rażenia czynni przyrząd MI 3288 urządzeniem bardzo uniwersalnym a zarazem bardzo mobilnym dzięki pojemnemu pakietowi akumulatorów. Wyniki pomiarów mogą być pobrane do oprogramowania Metrel ES Manager - gdzie również możliwa jest analiza wyników oraz przygotowanie raportów.

Funkcje pomiarowe

  • Rezystancja uziemienia metodą 4-przewodową
  • Rezystancja uziemienia metodą 4-przewodową z użyciem cęgów prądowych
  • Rezystancja uziemienia metodą 2-cęgową
  • Rezystywność gruntu metodą Wennera oraz Schlumbergera
  • Potencjał gruntu
  • Napięcia rażenia (dotykowe oraz krokowe) z użyciem zewnętrznej sondy
  • Rezystancja izolacji napięciem DC z zakresu 50V do 2500V oraz współczynnikami PI, DAR
  • Test warystora 2,5 kV
  • Prąd AC z użyciem cęgów
  • Napięcie (wartość TRMS) oraz częstotliwość
  • Ciągłość (rezystancja) prądami 7 mA oraz 200 mA DC

Główne zalety

  • Możliwość wykonywania najważniejszych badań uziemień z użyciem pojedynczego przyrządu
  • Zastosowanie sygnałów pomiarowych różnych częstotliwości dla lepszej odporności na zakłócenia
  • Szeroki zakres napięć probierczych rezystancji izolacji 50 V do 2500 V, zakres pomiaru rezystancji do 100 GΩ
  • Kategoria przepięciowa 600 V CAT II, 300 V CAT III; przy 4000 m n.p.m.
  • Kolorowy, dotykowy ekran o przekątnej 4.3’’
  • Programowalne sekwencje pomiarowe AUTO SEQUENCE
  • Wysoki sposób ochrony
  • Możliwość pomiaru ciągłości metodą 4-przewodową 200 mA DC
  • Możliwość wykorzystania testów pojedynczych jak i automatycznych
  • Wbudowana ładowarka oraz akumulatory Liion w wyposażeniu standardowym
  • Komunikacja poprzez Bluetooth z komputerem PC i urządzeniami z systemem Android
  • Oprogramowanie PC SW Metrel ES Manager wykorzystywane do przygotowania struktury pomiarowej, obróbki danych czy przygotowanie wydruku

Zastosowanie

  • Odbiorcze i okresowe testowanie instalacji elektroenergetycznych i elektrycznych
  • Wykonywanie badań związanych z bezpieczeństwem elektrycznym w układach zasilania obiektów energetycznych, przemysłowych, jak i biurowo-mieszkaniowych



CIĄGŁOŚĆ

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji R-izo
Un = 2,5 kV		 0 kΩ … 999 kΩ
1.00 MΩ ... 9.99 MΩ
10.0 MΩ ... 99.9 MΩ
100 MΩ ... 999 MΩ
1.00 GΩ ... 9.99 GΩ
10.0 GΩ ... 99.9 GΩ		 1 kΩ
0.01 MΩ
0.1 MΩ
1 MΩ
10 MΩ
100 MΩ		 ±(3 % w.w. + 3 cyfry)



±(5 % w.w. + 3 cyfry)
±(15 % w.w. + 1 cyfra)
Ciągłość połączeń PE prądem
200 mA ze zmianą polaryzacji		 0.020 Ω … 1.999 Ω
2.00 Ω … 19.99 Ω
20.0 Ω … 999.9 Ω
1.000 kΩ … 1.999 kΩ		 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω		 ±(1 % w.w. + 2 cyfry)
Ciągłość połączeń PE prądem
7 mA (pomiar ciągły)		 0.0 Ω … 199.9 Ω
200 Ω … 1,999 kΩ
2.00 kΩ … 19.99 kΩ
20.0 kΩ … 199.9 kΩ
200 kΩ … 999 kΩ		 0.1 Ω
1 Ω
10 Ω
100 Ω
1 kΩ		 ±(0,5 % w.w. + 5 cyfr)



±(2 % w.w. + 5 cyfr)
Rezystancja uziemienia metodą
4-przewodową częstotliwość
sygnału pomiarowego 55 – 164 Hz		 0.010 Ω … 1.999 Ω
2.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200 Ω … 999 Ω
1.000 kΩ … 1.999 kΩ
2.00 kΩ … 19.99 kΩ		 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
0.001 kΩ
0.01 kΩ		 ±(3 % w.w. + 3 cyfry)
Rezystancja uziemienia metodą
4-przewodową z użyciem cęgów
pomiarowych		 0.010 Ω … 1.999 Ω
2.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200 Ω … 999 Ω
1.000 kΩ … 1.999 kΩ
2.00 kΩ … 19.99 kΩ		 0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
0.001 kΩ
0.01 kΩ		 ±(8 % w.w. + 3 cyfry)
Rezystancja uziemienia
metodą 2-cęgową		 2.00 Ω … 9.99 Ω
10.0 Ω … 49.9 Ω
50 Ω … 100 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(5 % w.w. + 2 cyfry)
±(10 % w.w. + 2 cyfry)
±(20 % w.w.)
Rezystywność gruntu metodą
Wennera oraz Schlumbergera		 0.00 Ωm … 19.99 Ωm
20.0 Ωm … 199.9 Ωm
200 Ωm … 999 Ωm
1.000 kΩm … 1.999 kΩm
2.00 kΩm … 19.99 kΩm
20.0 kΩm … 199.9 kΩm
200 kΩm … 999 kΩm
1.0 MΩm … 1.99 MΩm		 0.01 Ωm
0.1 Ωm
1 Ωm
0.001 kΩm
0.01 kΩm
0.1 kΩm
1 kΩm
10 kΩm		 wartość obliczana
(niepewność jak dla r. uziem.
metodą 4-przewodową)
Potencjał gruntu 0.00 mV … 99.99 mV
100.0 mV … 999.9 mV
1.000 V … 9.999 V
10.00 V … 49.99 V		 0.01 mV
0.1 mV
1 mV
10 mV		 ±(1 % w.w. + 3 cyfry)
Napięcie krokowe i dotykowe 0.1 V … 199.9 V
200 V … 999 V		 0.1 V
1 V		 wartość obliczana na
podstawie pomiaru
potencjału i prądu
zwarciowego
Napięcie (wartość TRMS) 0.000 V … 9.999 V


10.00 V … 99.99 V


100.0 V … 749.9 V		 0.001 V


0.01 V


0.1 V		 Zakres: 15 ... 99 Hz
±(0.5 % w.w. + 3 cyfry)

Zakres: 100 ... 399 Hz
±(1 % w.w. + 3 cyfry)

Zakres: 400 ... 1200 Hz
±(5 % w.w. + 3 cyfry)
Napięcie DC 0.000 V … 9.999 V
10.00 V … 99.99 V
100.0 V … 999.9 V		 0.001 V
0.01 V
0.1 V		 ±(0.5 % w.w. + 3 cyfry)
Częstotliwość 15.00 Hz … 99.99 Hz
100.0 Hz … 999.9 Hz
1000 Hz … 1200 Hz		 0.01 Hz
0.1 Hz
1 Hz		 ±(0.2 % w.w. + 1 cyfra)
Prąd z użyciem cęgów A 1281 10 mA … 749 mA
0.10 A … 7.49 A
2.0 A … 99.9 A
100 A … 149 A
20 A … 999 A		 1 mA
0.01 A
0.1 A
1 A
1 A		 ±(2.5 % w.w. + 3 cyfry)
Test warystora 0.0 V .... 99.9 V
100 V .... 999 V
1.00 kV .... 2.50 kV		 0.1 V
1 V
10 V		 ±(1 % w.w. + 3 cyfry)



DANE OGÓLNE

Kategoria pomiarowa 300 V CAT IV; obniżona do 600 V CAT II; 300 V CAT III przy 4000 m.n.p.m.
Środek ochrony Podwójna izolacja
Komunikacja BT, USB
Wyświetlacz Kolorowy, dotykowy 4.3’’ z podświetleniem
Stopień ochrony IP 54
Zasilanie 7.2 V (4400 mAh Li-ion)
Wymiary (sz. x w. x dł.) 250 x 110 x 160 mm
Masa 1.6 kg



NORMY

Funkcjonalność
EN 61557 - 2
EN 61557 - 4
EN 61557 - 5

Inne normy odniesienia
IEC/EN/HD 60364
AS/NZ 3018
CEI 64.8
HD 384
BS 7671
VDE 0413

Kompatybilność elektromagnetyczna
EN 61326

Bezpieczeństwo
EN 61010 - 1
EN 61010 - 2 - 030 c
EN 61010 - 2 - 032
EN 61010 - 031



Zestaw standardowy MI 3288 ST
  • MI 3288 Earth Insulation Tester
  • Akumulator 7,2 V 4400 mAh
  • Zasilacz 12 V/3 A
  • Przewód pomiarowy 2,5 kV, 2 x 1,5 m
  • Przewód pomiarowy, zielony, 1,5 m
  • Przewód pomiarowy, 4 x 1 m
  • Sonda ostrzowa, 2 szt. (czerwona, czarna)
  • Zacisk krokodylkowy, 4 szt. (czarny, niebieski, zielony, czerwony)
  • Futerał
  • Pasek transportowy
  • Przewód USB
  • Oprogramowanie Metrel ES Manager z licencją BASIC
  • Skrócona instrukcja obsługi
  • Pełna instrukcja (na płycie CD)
  • Świadectwo wzorcowania



W skład akcesoriów opcjonalnych wchodzą:

  • A 1568 - Akumulator o pojemności 8800 mAh
  • A 1019 - Cęgi prądowe do pomiarów rezystancji uziemienia metodą 2 - cęgową
  • A 1281 - Cęgi prądowe do pomiarów prądu lub rezystancji uziemienia metodą selektywną i 2 - cęgową
  • A 1227 - Elastyczne cęgi prądowe do pomiaru prądu
  • S 2122 - Zestaw do pomiaru uziemień, 4-przewody, 20 m
  • S 2123 - Zestaw do pomiaru uziemień, 4-przewody, 50 m
  • S 2053 - Płyty do pomiarów napięć rażenia
  • A 1597 - Sonda symulująca rezystancję ciała człowieka do pomiarów napięć rażenia
  • P 1101 - Rozszerzenie licencji oprogramowania Metrel ES Manager do wersji Advanced
