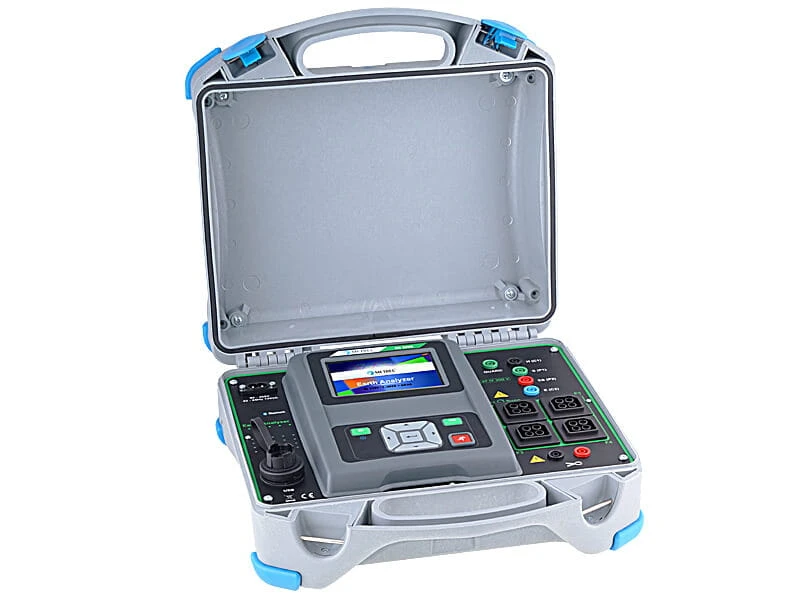

Metrel MI 3290 Earth Analyser Analizator uziemień
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Analizator uziemień MI 3290 Earth Analyser jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 54 (przy otwartej obudowie). Został zaprojektowany do kompleksowego badania uziemień a więc m.in. do pomiarów rezystancji uziemienia, rezystywności gruntu, napięć rażenia czy rozkładu potencjału wokół badanego obiektu. Oferuje użytkownikowi różne metody pomiarowe od klasycznych (metoda 3-przewodowa pomiaru rezystancji uziemienia dowolnego obiektu) po najnowocześniejsze (metoda pomiaru rezystancji uziemienia słupów energetycznych z wykorzystaniem 4 sztuk cęgów elastycznych). Pozwala badać uziemienia całą gamą częstotliwości sygnałów pomiarowych w trybie pojedynczym lub przemiatania częstotliwościowego przez wszystkie dostępne wartości (od 55 Hz do 15 kHz). Dodatkowo oferuje możliwość pomiaru metodą wysokoczęstotliwościową (25 kHz) oraz metodą udarową. Przyrząd jest odporny na zakłócenia mogące wpłynąć na wynik pomiaru i jest dostępny w wielu konfiguracjach dostępnych funkcji pomiarowych oraz akcesoriów.
PROFESJONALNY ANALIZATOR UZIEMIEŃ METREL MI 3290 EARTH ANALYSER - ARTYKUŁ
Funkcje pomiarowe
- Pomiary rezystancji/impedancji uziemienia metodą 2,3,4-przewodową
- Wykonywanie pomiarów w trybie pojedynczym / przemiatanie częstotliwościowe
- Pomiar rezystywności gruntu metodą Wennera
- Pomiar rezystywności gruntu metodą Schlumbergera
- Impedancja uziemienia metodą selektywną z wykorzystaniem cęgów sztywnych
- Pomiary impedancji uziemienia metodą dwucęgową
- Pomiary impedancji uziemienia metodą udarową
- Pomiary impedancji uziemienia metodą wysokoczęstotliwościową (25 kHz, zgodnie z IEEE_Std 81)
Cechy użytkowe
- Możliwość wykonania wszystkich typów badań uziemień za pomocą jednego przyrządu
- Analiza impedancji uziemienia w funkcji częstotliwości w szerokim zakresie pasma (55 Hz ... 15 kHz)
- Wykonywanie pomiarów słupów energetycznych bez konieczności ingerencji w układ połączeń uziemiających
- Wykonywanie pomiarów na słupach rurowych jak i kratownicowych (możliwość pomiaru do 4 nóg jednocześnie)
- Współpraca z cęgami sztywnymi jak i giętkimi w wielu konfiguracjach
- Tworzenie wykresu zależności badanej impedancji od częstotliwości sygnału pomiarowego Z(f) na ekranie przyrządu
- Łatwa i intuicyjna obsługa za pomocą kolorowego, dotykowego ekranu 4.3’’ i/lub przycisków
- Zasilanie sieciowe (90 … 260 V AC) lub akumulatorowe (wbudowana szybka ładowarka)
- Szeroki zakres napięcia zasilającego (90 … 260V AC) oraz zasilanie akumulatorowe (wbudowana ładowarka)
- Wysoki stopień ochrony: IP 65 (walizka zamknięta), IP 54 (walizka otwarta)
- Wbudowany kalibrator - możliwość szybkiej diagnozy poprawności wskazań przyrządu
- Pomiary rezystancji obiektu prądem DC
- Wykonywanie pomiarów impedancji uziemienia metodą udarową
- Wykonywanie pomiarów w trybie pojedynczym lub automatycznym
- Oprogramowanie PC SW do obróbki danych i wydruku wyników/wykresów
Zastosowanie
Pomiar uziemienia ochronnego:
- Słupów energetycznych bez ingerencji w układ połączeń uziemiających
- Stacji transformatorowych SN/nn
- Masztów / wieży transmisyjnych
- Elektrowni solarnych, wiatrowych, wodnych
- Innych obiektów budowlanych
| Metoda | Dodatkowe informacje | Zakres pomiarowy | Niepewność |
| Impedancja/ Rezystancja uziemienia metodą 2, 3, 4 -przewodową |
Napięcie pomiarowe otwartego obwodu 20 lub 40 VAC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 Hz…329 Hz 659 Hz … 2.63 kHz 3.29 kHz … 15 kHz |
0.00 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ 0.00 Ω … 199.9 Ω |
±(3 % w. w. + 3 cyfry) ±(5 % w. w. + 3 cyfry) ±(8 % w. w. + 3 cyfry) |
| Impedancja uziemienia metodą selektywną z wykorzystaniem cęgów sztywnych |
Napięcie pomiarowe otwartego obwodu 40 VAC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 Hz … 329 Hz 659 Hz … 1.50 kHz |
0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ |
±(8 % w. w. + 3 cyfry) |
| Impedancja uziemienia metodą selektywną z wykorzystaniem cęgów giętkich |
Napięcie pomiarowe otwartego obwodu 40 VAC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 Hz…329 Hz 659 Hz … 1.50 kHz Metoda pasywna |
0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ 0.00 Ω … 19.99 kΩ |
±(8 % w. w. + 3 cyfry) |
| Impedancja uziemienia metodą 2-cęgową |
Częstotliwość sygnału pomiarowego 82 Hz ... 329 Hz |
0.00 Ω … 9.99 Ω 10.0 Ω … 49.9 Ω 50.0 Ω … 100 Ω |
±(5% w. w. + 2 cyfry) ±(10 % w. w. + 2 cyfry) ±(20 % w. w.) |
| Rezystywność gruntu metodami Wennera oraz Schlumbergera |
Napięcie pomiarowe otwartego obwodu 20 lub 40 V AC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 164 Hz |
0.00 Ωm … 19.99 kΩm | wartość obliczana (należy wziąć pod uwagę niepewność dla metody 4-przewodowej) |
| Potencjał gruntu | Napięcie pomiarowe otwartego obwodu 40 V AC Prąd pomiarowy zwarciowy > 220 mA Częstotliwość sygnału pomiarowego 55 ÷ 329 Hz |
0.0 mV … 49.99 V | wartość obliczana (należy wziąć pod uwagę niepewność dla metody 3-przewodowej) |
| Rezystancja uziemienia metodą wysokoczęstotliwościową Metoda 3-przewodowa |
Napięcie pomiarowe otwartego obwodu 40 V AC Prąd pomiarowy zwarciowy>40 mA Częstotliwość sygnału pomiarowego 25000 Hz |
0.00 Ω … 19.9 Ω 20.0 Ω … 299 Ω |
±(3 % w. w. + 2 cyfry) |
| Impedancja uziemienia metodą udarową |
Napięcie pomiarowe otwartego obwodu ~120 V szczyt. Prąd pomiarowy zwarciowy ~6 A szczyt. Kształt impulsu 10 / 350 µs |
0.0 Ω … 199 Ω |
±(8 % w. w. + 8 cyfry) |
| Pomiar rezystancji DC (połączeń ochronnych) |
Prąd pomiarowy 200 mA | 0.00 Ω … 1.99 kΩ | ±(2 % w. w. + 2 cyfry) |
| Pomiar rezystancji DC | Prąd pomiarowy 7 mA | 0.00 Ω … 19.9 kΩ | ±(3 % w. w. + 2 cyfry) |
| Pomiar impedancji AC | Częstotliwość sygnału pomiarowego 55 Hz … 15 kHz | 0.00 Ω … 19.99 kΩ |
±(3 % w. w. + 2 cyfry) |
| Prąd RMS (cęgi sztywne) | Częstotliwość znamionowa 45 Hz…1.5 kHz |
1.0 mA …7.99 A | ±(2 % w. w. + 3 cyfry) |
| Prąd RMS (cęgi giętkie) | Częstotliwość znamionowa 45 Hz…1.5 kHz |
10 mA … 49.9 A | ±(8 % w. w. + 3 cyfry) |
| Zasilanie akumulatorowe | 14.4 V DC (4.4 Ah Li-ion) | ||
| Zasilanie sieciowe | 90-260 VAC, 45-65 Hz, 100 VA (300 V CAT II) | ||
| Stopień ochrony | IP 65 (obudowa zamknięta) IP 54 (obudowa otwarta) |
||
| Wymiary (szer. x wys. x gł.) | 36 x 16 x 33 cm | ||
| Ekran | Kolorowy dotykowy ekran LCD o przekątnej 4.3'' | ||
| Komunikacja | USB, Bluetooth | ||
| Pamięć | >1GB | ||
NORMY
Funkcjonalność
- • PN-EN 61557 - 5
- • PN-EN 50522:2010
- • IEEE 80 – 2000
- • IEEE 81 – 2012
- • IEEE 142
- • IEEE 367 – 2012
Kompatybilność elektromagnetyczna
- • PN-EN 61326
Bezpieczeństwo
- • PN-EN 61010 - 1
- • PN-EN 61010 - 2 - 030 c
- • PN-EN 61010 - 2 - 032
- • PN-EN 61010 - 031
Poniżej zestawienie podsumowujące dostępne funkcje w poszczególnych wersjach przyrządu MI 3290 Earth Analyser:

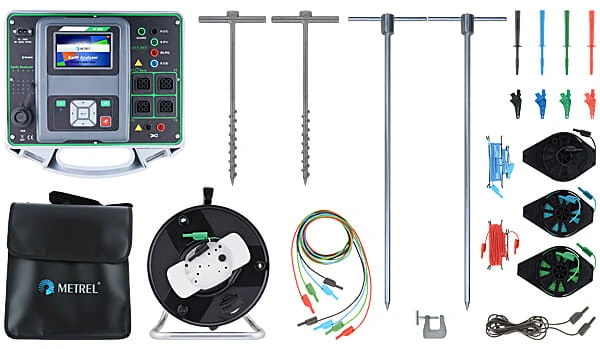

Zestaw standardowy Metrel MI 3290 GL:
- • Przyrząd MI 3290
- • Szpilka prądowa 90 cm, 2 szt.
- • Szpilka potencjałowa 50 cm, 2 szt.
- • Przewód pomiarowy czarny 2 m.
- • Przewód pomiarowy niebieski 5 m.
- • Przewód pomiarowy czerwony 5 m.
- • Przewód pomiarowy czarny 50 m. na szpuli
- • Przewód pomiarowy zielony 50 m. na szpuli
- • Przewód pomiarowy niebieski 50 m. na szpuli
- • Przewód pomiarowy ekranowany 75 m. na szpuli
- • Zacisk imadełkowy G
- • Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
- • Torba na akcesoria
- • Przewód USB
- • Przewód zasilający
- • Świadectwo wzorcowania
- • Instrukcja obsługi
- • Oprogramowania PC SW Metrel ES Manager
- • Licencja GL
- • Cęgi sztywne A 1018 z przewodem 3,5 m
- • Cęgi sztywne A 1019
Zestaw standardowy Metrel MI 3290 GP
• Przyrząd MI 3290
• Szpilka prądowa 90 cm, 2 szt.
• Szpilka potencjałowa 50 cm, 2 szt.
• Przewód pomiarowy czarny 2 m.
• Przewód pomiarowy niebieski 5 m.
• Przewód pomiarowy czerwony 5 m.
• Przewód pomiarowy czarny 50 m. na szpuli
• Przewód pomiarowy zielony 50 m. na szpuli
• Przewód pomiarowy niebieski 50 m. na szpuli
• Przewód pomiarowy ekranowany 75 m. na szpuli
• Zacisk imadełkowy G
• Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
• Torba na akcesoria
• Przewód USB
• Przewód zasilający
• Świadectwo wzorcowania
• Instrukcja obsługi
• Oprogramowania PC SW Metrel ES Manager
• Licencja GP
• Cęgi giętkie (obwód 5 m.) z przewodem ekranowanym 15 m
• Torba na akcesoria
Zestaw standardowy Metrel MI 3290 GF
• Przyrząd MI 3290
• Szpilka prądowa 90 cm, 2 szt.
• Szpilka potencjałowa 50 cm, 2 szt.
• Przewód pomiarowy czarny 2 m.
• Przewód pomiarowy niebieski 5 m.
• Przewód pomiarowy czerwony 5 m.
• Przewód pomiarowy czarny 50 m. na szpuli
• Przewód pomiarowy zielony 50 m. na szpuli
• Przewód pomiarowy niebieski 50 m. na szpuli
• Przewód pomiarowy ekranowany 75 m. na szpuli
• Zacisk imadełkowy G
• Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
• Torba na akcesoria
• Przewód USB
• Przewód zasilający
• Świadectwo wzorcowania
• Instrukcja obsługi
• Oprogramowania PC SW Metrel ES Manager
• Licencja GF
• Przewód do pomiaru ciągłości, z zaciskami krokodylkowymi, 2 x 2.5 m, 2 szt.
• Woltomierz MI 3295M z przewodem pomiarowym 2-żyłowym
• Futerał transportowy
• Sondy do pomiarów napięć rażenia, 2 szt.
• Akumulatory NiMH, typ AA, 6 szt.
• Zasilacz
• Torba na akcesoria
Zestaw standardowy Metrel MI 3290 GX4
• Przyrząd MI 3290
• Szpilka prądowa 90 cm, 2 szt.
• Szpilka potencjałowa 50 cm, 2 szt.
• Przewód pomiarowy czarny 2 m.
• Przewód pomiarowy niebieski 5 m.
• Przewód pomiarowy czerwony 5 m.
• Przewód pomiarowy czarny 50 m. na szpuli
• Przewód pomiarowy zielony 50 m. na szpuli
• Przewód pomiarowy niebieski 50 m. na szpuli
• Przewód pomiarowy ekranowany 75 m. na szpuli
• Zacisk imadełkowy G
• Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
• Przewód USB
• Przewód zasilający
• Świadectwo wzorcowania
• Instrukcja obsługi
• Oprogramowania PC SW Metrel ES Manager
• Cęgi sztywne A 1019
• Cęgi giętkie (obwód 5 m.) z przewodem ekranowanym 15 m
• Przewód do pomiaru ciągłości, z zaciskami krokodylkowymi, 2 x 2.5 m, 2 szt.
• Woltomierz MI 3295M z przewodem pomiarowym 2-żyłowym
• Futerał transportowy
• Sondy do pomiarów napięć rażenia, 2 szt.
• Akumulatory NiMH, typ AA, 6 szt.
• Zasilacz
• Dodatkowe cęgi giętkie (obwód 5 m.) z przewodem ekranowanym 15 m., 3 pcs (w sumie 4 szt.)
• Licencja GX
• Torba na akcesoria
Zestaw standardowy Metrel MI 3290 GX1
• Przyrząd MI 3290
• Szpilka prądowa 90 cm, 2 szt.
• Szpilka potencjałowa 50 cm, 2 szt.
• Przewód pomiarowy czarny 2 m.
• Przewód pomiarowy niebieski 5 m.
• Przewód pomiarowy czerwony 5 m.
• Przewód pomiarowy czarny 50 m. na szpuli
• Przewód pomiarowy zielony 50 m. na szpuli
• Przewód pomiarowy niebieski 50 m. na szpuli
• Przewód pomiarowy ekranowany 75 m. na szpuli
• Zacisk imadełkowy G
• Zestaw ostrzowych sond pomiarowych, zacisków krokodylkowych oraz przewodów pomiarowych 2 m, 4 szt.
• Przewód USB
• Przewód zasilający
• Świadectwo wzorcowania
• Instrukcja obsługi
• Oprogramowania PC SW Metrel ES Manager
• Cęgi sztywne A 1018 z przewodem 3,5 m.
• Cęgi sztywne A 1019
• Cęgi giętkie (obwód 5 m.) z przewodem ekranowanym 15 m.
• Przewód do pomiaru ciągłości, z zaciskami krokodylkowymi, 2 x 2.5 m, 2 szt.
• Woltomierz MI 3295M z przewodem pomiarowym 2-żyłowym*
• Futerał transportowy
• Sondy do pomiarów napięć rażenia, 2 szt.
• Akumulatory NiMH, typ AA, 6 szt.
• Zasilacz
• Torba na akcesoria
Dodatkowe, opcjonalne wyposażenie do analizatora uziemień Metrel MI 3290 Earth Analyser
| MI 3295M Zestaw |
Zestaw MI 3295M wraz z wyposażeniem do pomiarów napięć rażenia - dotykowych i krokowych. Zestaw zawiera przyrząd MI 3295M, przewód pomiarowy 2 x 3 m, futerał transportowy, pasek transportowy, akumulatory NiMH, typ AA, 6 szt., zasilacz. |
| S 1072 Przewody do pomiaru ciągłości z krokodylami |
Sondy Kelvina z zaciskami krokodylkowymi oraz elementami ochronnymi jako alternatywa do standardowych sond pomiarowych. 2 x 2.5 m, 2 szt |
| A 1018 Cęgi prądowe (niski zakres, upływ) |
Cęgi prądowe sztywne 1000 A / 1 A z otwarciem szczęk 52 mm - zintegrowane z przewodem 3.5 m do pomiarów prądów obciążenia / upływu oraz do pomiarów uziemienia |
| A 1019 Cęgi prądowe |
Cęgi prądowe sztywne 1000 A / 1 A z otwarciem szczęk 52 mm - do pomiarów prądu oraz do pomiarów uziemienia metodą 2-cęgową |
| A 1487 Cęgi giętkie z przewodem ekranowanym 15m |
Cęgi prądowe giętkie o obwodzie 5 m z przewodem o długości 15 m |
| A 1081 Torba na akcesoria |
Torba na akcesoria z logiem firmy Metrel |
| A 1509 Czarny przewód pomiarowy na bębnie |
Przewód pomiarowy 50 m., czarny, na szpuli, przedłużalny |
| A 1510 Zielony przewód pomiarowy na bębnie |
Przewód pomiarowy na bębnie, zielony, 50m, przedłużalny |
| A 1525 Niebieski przewód pomiarowy na bębnie |
Przewód pomiarowy na bębnie, niebieski, 50m, przedłużalny |
| A 1526 Przewód pomiarowy, niebieski, 5m |
Przewód pomiarowy, niebieski, 5 m, złącza bananowe po obu stronach |
| A 1527 Przewód pomiarowy, czerwony, 5m |
Przewód pomiarowy, czerwony, 5 m, złącza bananowe po obu stronach |
| A 1528 Uziom szpilkowy, 50 cm |
Profesjonalna szpilka potencjałowa do pomiarów uziemień, 50 cm, ze złączem bananowym |
| A 1529 Uziom szpilkowy, 90 cm |
Profesjonalna szpilka prądowa do pomiarów uziemień, 90 cm, ze złączem bananowym |
| A 1530 Zacisk imadełkowy |
Profesjonalny zacisk imadełkowy zwiększający pewność kontaktu z badanym obiektem, ze złączem bananowym |
| S 2053 Sondy do pomiarów napięć rażenia |
Lekkie sondy do pomiarów napięć rażenia zastępujące sondy A 1353 |
| P 1201 Klucz licencyjny MI 3290 GL |
Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do wersji GL. Funkcja badania uziemień i wyładowań dla analizatora uziemień |
| P 1202 Klucz licencyjny MI 3290 GP |
Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do wersji GP. Funkcja badania uziemień i wyładowań dla analizatora uziemień |
| P 1203 Klucz licencyjny MI 3290 GF |
Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do wersji GF. Funkcja badania uziemień i stożków napięciowych dla analizatora uziemień |
| P 1204 Klucz licencyjny MI 3290 GX |
Klucz licencyjny rozszerzający możliwości pomiarowe przyrządu do najwyższej wersji GX. Pełna funkcjonalność analizatora uziemień |
