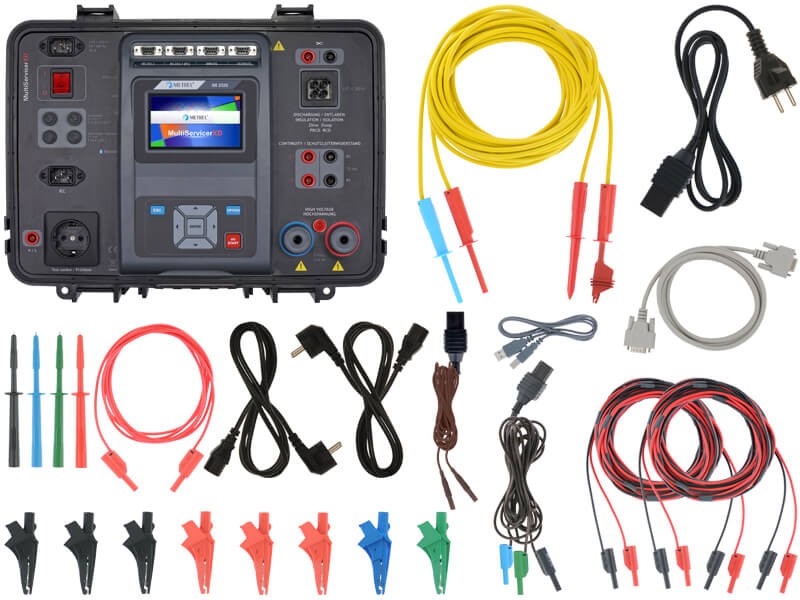

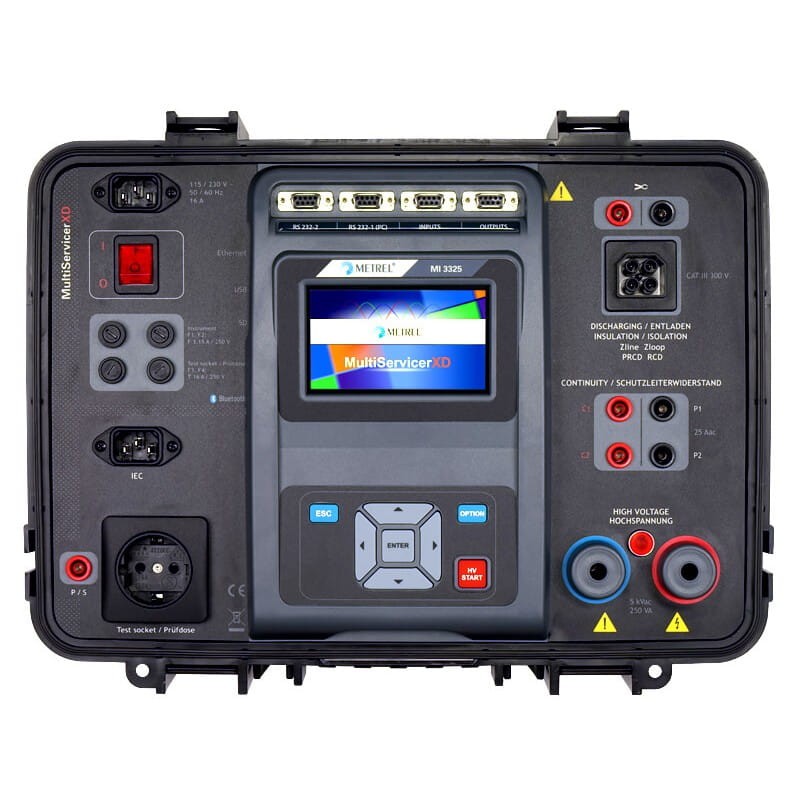

Metrel MI 3325 MultiServicerXD Tester bezpieczeństwa elektrycznego urządzeń, maszyn i rozdzielnic
Cena regularna:
21 523,77 zł
Cena regularna:
17 499,00 zł
towar niedostępny
dodaj do przechowalni
0
Opis
Nowy przyrząd pomiarowy Metrel MultiServicerXD to zaawansowany tester bezpieczeństwa urządzeń oraz rozdzielnic elektrycznych, który w połączeniu z adapterem A 1460 CE umożliwia automatyczne wykonywanie wielu testów z poziomu jednego gniazda pomiarowego. Dzięki oprogramowaniu Metrel ES Manager użytkownik może stworzyć dowolne własne testy automatyczne i przesłać je do pamięci testera. Urządzenie wraz z adapterem A 1460 obsługuje cały wachlarz funkcji do badania bezpieczeństwa takich jak: pomiar ciągłości połączeń ochronnych, rezystancji izolacji, przeprowadzenie wysokonapięciowego testu wytrzymałości izolacji (do 1.5kV), pomiar prądów upływu (różnicowego, w przewodzie PE, dotykowego) oraz pomiar mocy. Bez podłączonego adaptera A 1460 przyrząd MI 3325 MultiServicerXD umożliwia pomiar wytrzymałości izolacji napięciami z zakresu 100V - 5kV AC. Urządzenie zostało wyposażone w zaawansowany, a jednocześnie intuicyjny interfejs użytkownika oparty na dotykowym, kolorowym wyświetlaczu 3,4” oraz łatwym w obsłudze organizerem pamięci pozwalającym na sprawne zarządzanie nawet dużą liczbą danych.
automatycznych z dowolnie wybieranymi wartościami granicznymi służącymi do oceny wyniku (pozytywny/negatywny) oraz przesyłanie baz danych z oprogramowania PC. Oprogramowanie Metrel Electrical Safety Manager umożliwia przesyłanie testów automatycznych, projektów, wyników do i z przyrządu a także magazynowanie danych oraz tworzenie zaawansowanych raportów pomiarowych. Dzięki mnogości funkcji pomiarowych, odporności na trudne warunki pracy oraz zaawansowane oprogramowanie - Metrel MI 3325 CE MultiServicerXD jest idealnym przyrządem do testowania bezpieczeństwa sprzętu elektrycznego nawet w najbardziej wymagających lokalizacjach.
FUNKCJE POMIAROWE
- Ciągłość PE (2-przewodowo i 4-przewodowo) prądem 0,2A, 10A, 25A + spadek napięcia dla 10A
- Wytrzymałość izolacji (także test programowalny) 100V-5000V AC
- Rezystancja izolacji (także z sondą) napięciami 250V, 500V, 1000V DC
- Zastępczy prąd upływu (także z sondą) dla 110V AC oraz 230V AC
- Impedancja pętli zwarcia (L-PE) oraz spodziewany prąd zwarciowy
- Impedancja pętli zwarcia (L-PE) oraz spodziewany prąd zwarciowy bez wyzwolenia wyłącznika RCD
- Impedancja linii (L-L, L-N) oraz spodziewany prąd zwarciowy
- Różnicowy prąd upływu
- Prąd upływu przez PE
- Dotykowy prąd upływu
- Test funkcjonalny (moc P/Q/S, napięcie, prąd, cos Φ, częstotliwość, THD U, THD I, PF)
- Testowanie RCD (czas i prąd zadziałania, napięcie dotykowe)
- Polaryzacja
- Prąd za pomocą cęgów
- Napięcie, częstotliwość, kolejność faz
- Test warystora
- Spadek napięcia
- Czas rozładowania
CECHY UŻYTKOWE
- Dotykowy kolorowy wyświetlacz o przekątnej 4,3”
- Możliwość obsługi przyrządu z poziomu ekranu dotykowego lub tradycyjnie z poziomu przycisków
- Zaimplementowane testy AUTO SEQUENCE ® pozwalające na automatyzację i przyspieszenie pomiarów
- Pomiar parametrów RCD typu AC, A, B, B+ oraz F
- Testowanie spawarek elektrycznych (z pomocą adaptera A1422) zgodnie z PN-EN 60974-4
- Sprawdzenia funkcjonalne
- Oględziny
- Inspekcje tworzone przez użytkownika
- Wbudowane ekrany pomocy
- Wbudowane charakterystyki zabezpieczeń do automatycznej oceny wyników pomiarów impedancji linii/pętli zwarcia
- Monitorowanie wartości napięć w czasie rzeczywistym
- Wytrzymałość izolacji napięciem 5kV przy 250VA
- Ciągłość: 4-przewodowy test ciągłości prądami 0,2A, 10A oraz 25A umożliwiający dokładniejsze pomiary
- Komunikacja poprzez RS232, USB, Ethernet lub Bluetooth w celu pobierania danych lub zdalnego sterowania przyrządem
- Zasilanie testera możliwe z sieci w układzie TT, TN, IT oraz przy napięciu 115V
- Automatyczna procedura pomiaru parametrów wyłączników RCD
- Zautomatyzowana procedura pomiaru impedancji
- Możliwość filtrowania funkcji pomiarowych w oparciu o zastosowanie przyrządu
- Obsługa kart Micro-SD. Karta 8GB w wyposażeniu standardowym, maksymalnie do 32GB
- Oprogramowanie Metrel ES Manager do tworzenia struktur pamięci, testów automatycznych AUTO SEQUENCE ® oraz pobierania wyników i tworzenia raportów
PRZYKŁADOWE ZASTOSOWANIA
- Badania bezpieczeństwa maszyn elektrycznych
- Badanie bezpieczeństwa wyrobów na linii produkcyjnej
- Badanie bezpieczeństwa elektrycznych urządzeń przenośnych (PAT)
- Badanie bezpieczeństwa rozdzielnic
- Badanie bezpieczeństwa spawarek
ZASTOSOWANIE W PRZEMYŚLE W OPARCIU O NORMY
- Bezpieczeństwo maszyn elektrycznych w oparciu o PN-EN 60204 edycja 5 i 6
- Bezpieczeństwo rozdzielnic elektrycznych w oparciu o PN-EN 61439-1 edycja 2
- Bezpieczeństwo elektrycznych urządzeń przenośnych (PAT) w oparciu m.in. o VDE 0701-0702. AS/NZS 3760.
- Bezpieczeństwo spawarek elektrycznych w oparciu o PN-EN 60974-4 edycja 2.
NORMY
Funkcjonalność:
- VDE 0701-702, Code of Practice, AS/NZS 3760, IEC/EN 61439, IEC/EN 60204, IEC/EN 60974-4, EN 50191.
Bezpieczeństwo:
- EN 61010-1, EN 61010-2-030, EN 61010-031, EN 61010-2-032, EN 61557.
EMC:
EN 61326-1
Ciągłość metodą 2-przewodową, 4-przewodową; Prąd pomiarowy: 0,2 A, 4 A, 10 A, 25 A
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - R | 0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω 100.0 Ω ... 199.9 Ω 200 Ω ... 999 Ω |
0.01 Ω 0.1 Ω 0.1 Ω 1 Ω |
±(2 % wartości wskazanej + 2 cyfry) ±(3 % w.w.) ±(5 % w.w.) Orientacyjnie |
Spadek napięcia (Iwyj. = 10 A)
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - ΔU | 0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω |
0.01 Ω 0.1 Ω |
±(2 % wartości wskazanej + 5 cyfr) ±(3 % w.w.) |
Testy wytrzymałościowe HV AC, programowalne testy HV AC; Napięcie wyjściowe 100V - 2500V*, 2510V - 5000V** (izolowane od ziemi)
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Napięcie (AC) - Prąd, pozorny - Prąd, rezystancyjny - Prąd, pojemnościowy - Prąd zwarciowy - Moc wyjściowa |
0 V ... 1999 V 2.00 kV ... 5.99 kV 0.0 mA ... 49.9 mA** / 99.9 mA* 0.0 mA ... 49.9 mA** / 99.9 mA* -49.9 mA ... 49.9 mA** -99.9 mA ... 99.9 mA* > 200 mA 250 VA max |
1 V 10 V 0.1 mA 0.1 mA 0.1 mA 0.1 mA |
±(3 % wartości wskazanej) ±(3 % w.w.) ±(3 % w.w. + 3 cyfry) Orientacyjnie Orientacyjnie Orientacyjnie |
Rezystancja izolacji (250V, 500V), rezystancja izolacji z sondą (250V, 500V), R. izo. PAT, R. izo. spawarki
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Rizo/Rizo-s - Napięcie wyjściowe |
0.08 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ 0 V ... 600 V |
0.01 MΩ 0.1 MΩ 0.1 MΩ 1 V |
±(3 % wartości wskazanej + 2 cyfry) ±(5 % w.w.) ±(10 % w.w.) ±(3 % w.w. + 2 cyfry) |
Rezystancja izolacji (500V, 1000V) - Instalacje
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Rizo - Napięcie wyjściowe |
0.15 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 200.0 MΩ ... 999 MΩ 0 V ... 1200 V |
0.01 MΩ 0.1 MΩ 1 MΩ 1 V |
±(5 % wartości wskazanej + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) ±(3 % w.w. + 3 cyfry) |
Rezystancja izolacji (50V, 100V oraz 250V) - Instalacje
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Rizo - Napięcie wyjściowe |
0.15 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ 0 V ... 300 V |
0.01 MΩ 0.1 MΩ 0.1 MΩ 1 V |
±(5 % wartości wskazanej + 2 cyfry) ±(10 % w.w.) ±(20 % w.w.) ±(3 % w.w. + 3 cyfry) |
| Zakres pomiarowy zgodnie z EN 61557 | 0.15 MOhm ... 999 MOhm |
Zastępczy prąd upływu (Izast., Izast.-s); Napięcie otwartego obwodu: 110V AC, 230V AC Izast.
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Izast. - Izast.-s |
0.02 mA ... 1.99 mA 2.00 mA ... 19.99 mA |
0.01 mA 0.01 mA |
±(3 % wartości wskazanej + 3 cyfry) ±(5 % w.w.) |
Różnicowy prąd upływu
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Iróżn. | 0.010 mA ... 1.999 mA 2.00 mA … 19.99 mA |
0.001 mA 0.01 mA |
±(3 % wartości wskazanej + 10 cyfr) ±(5 % w.w.) |
Prąd upływu w przewodzie PE
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Ipe | 0.010 mA ... 1.999 mA 2.00 mA … 19.99 mA |
0.001 mA 0.01 mA |
±(3 % wartości wskazanej + 3 cyfry) ±(5 % w.w.) |
Dotykowy prąd upływu
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Idotyk. | 0.010 mA ... 1.999 mA 2.00 mA … 19.99 mA |
0.001 mA 0.01 mA |
±(3 % wartości wskazanej + 3 cyfry) ±(5 % w.w.) |
| Zakres pomiarowy (zgodnie z EN 61557-16) | 0.010 mA ..... 19.99 mA |
Moc
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - P (czynna) | 0.00 W … 19.99 W 20.0 W … 199.9 W 200 W ... 1999 W 2.00 kW ... 3.70 kW |
0.01 W 0.1 W 1 W 10 W |
±(5 % wartości wskazanej + 5 cyfr) ±(5 % w.w.) ±(5 % w.w.) ±(5 % w.w.) |
| - S (pozorna) | 0.00 VA … 19.99 VA 20.0 VA … 199.9 VA 200 VA ... 1999 VA 2.00 kVA ... 3.70 kVA |
0.01 VA 0.1 VA 1 VA 10 VA |
±(5 % wartości wskazanej + 10 cyfr) ±(5 % w.w.) ±(5 % w.w.) ±(5 % w.w.) |
| - Q (bierna) | 0.00 VAr … 19.99 VAr 20.0 VAr … 199.9 VAr 200 VAr ... 1999 VAr 2.00 kVAr ... 3.70 kVAr |
0.01 VAr 0.1 VAr 1 VAr 10 VAr |
±(5 % wartości wskazanej + 10 cyfr) ±(5 % w.w.) ±(5 % w.w.) ±(5 % w.w.) |
| - PF | 0.00 i ... 1.00 i 0.00 c ... 1.00 c |
0.01 0.01 |
±(5 % wartości wskazanej + 5 cyfr) ±(5 % w.w. + 5 cyfr) |
| - THDU | 0.0 % ... 99.9 % | 0.1% | ±(5 % w.w. + 5 cyfr) |
| - THDI | 0 mA … 999 mA 1.00 A ... 16.00 A |
1 mA 0.01 A |
±(5 % wartości wskazanej + 5 cyfr) ±(5 % w.w.) |
| - Cos Phi | 0.00i ... 1.00i 0.00c ... 1.00c |
0.01 0.01 |
±(5 % w.w. + 5 cyfr) |
| - U | 0.1 V ... 199.9 V 200 V ... 264 V |
0.1 1 V |
±(3 % wartości wskazanej + 10 cyfr) ±(3 % w.w.) |
| - I | 0 mA … 999 mA 1.00 A ... 16.00 A |
1 mA 0.01 A |
±(3 % w.w. + 5 cyfr) ±(3 % w.w.) |
Testowanie wyłączników RCD / kształt prądu: AC, A, F, B, B+ / typ RCD (ogólnego przeznaczenia, selektywne, PRCD, PRCD-K, PRCD-S)
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - I△ – Prąd zadziałania | 0.2 xI△N ... 1.1 xI△N (typ AC) 0.2 xI△N ... 1.5 xI△N (typ A, I△N≥30 mA) 0.2 xI△N ... 2.2 xI△N (typ A, I△N0.2 xI△N ... 2.2 xI△N (typ B) |
0.05 xI△N | ±0.1 xI△N |
| - Uc – Napięcie dotykowe | 0.0 V ... 19.9 V 20.0 V ... 99.9 V |
0.1 V | (-0 % / +15 %) wartości wskazanej ± 10 cyfr (-0 % / +15 %) w.w. |
UC I△N - Napięcie dotykowe
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Uc I△ | 0.0 V ... 19.9 V 20.0 V ... 99.9 V |
0.1 V | (-0 % / +15 %) wartości wskazanej ± 10 cyfr (-0 % / +15 %) w.w. |
| - t △N – Czas zadziałania | 0.0 ms ... 40.0 ms 0.0 ms ... Czas maksymalny* * Więcej informacji w instrukcji obsługi |
0.1 ms | ±1 ms ±3 ms |
Czas zadziałania
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - t I△ | 0 ms ... 300 ms | 1 ms | ±3 ms |
Polaryzacja, napięcie pomiarowe (standardowe) < 50V / napięcie pomiarowe sieciowe (test aktywny)
Pobór mocy podczas testu aktywnego…….< 25 VA
Prąd cęgowo (wartość TRMS przy użyciu cęgów 1000:1)
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - I - Idiff - Ipe |
0.00 mA ... 9.99 mA 10.0 mA ... 99.9 mA 100 mA ... 999 mA 1.00 A ... 9.99 A 10.0 A ... 24.9 A |
0.01 mA 0.1 mA 1 mA 0.01 A 0.1 A |
±(5 % wartości wskazanej + 10 cyfr) ±(5 % w.w. + 5 cyfr) |
| Dokładność przekładnika prądowego nie jest brana pod uwagę. Zakres częstotliwości cęgów pomiarowych nie jest brany pod uwagę. |
|||
Napięcie (monitorowanie napięć wejściowych w czasie rzeczywistym 10...550V) + kolejność następstwa faz
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - TRMS (14 … 500 Hz) Uln, Ulpe, Unpe, U1pe, U2pe, U12, U13, U23 |
0 V … 550 V |
1 V |
±(2 % wartości wskazanej + 2 cyfry) |
| - Częstotliwość | 0.00 Hz ... 9.99 Hz 10.0 Hz ... 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % wartości wskazanej + 1 cyfry) |
Test warystora
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Napięcie DC | 0 V … 1000 V | 1 V | ±(3 % wartości wskazanej + 3 cyfry) |
| - Napięcie AC | 0 V … 625 V | 1 V | Należy wziąć pod uwagę dokładność dla napięcia DC |
R low - Rezystancja połączeń ochronnych i wyrównawczych
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - R | 0.16 Ω ... 19.99 Ω 20.0 Ω ... 199.9 Ω 200 Ω ... 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % wartości wskazanej + 3 cyfry) ±(5 % w.w.) ±(5 % w.w.) |
| Zakres pomiarowy zgodnie z EN 61557 | 0.16 Ω ... 1999 Ω | ||
| - R+,R- | 0.0 Ω ... 199.9 Ω 200 Ω ... 1999 Ω |
0.1 Ω 1 Ω |
±(5 % wartości wskazanej + 5 cyfry) ±(5 % w.w. + 5 cyfry) |
| Napięcie otwartego obwodu Prąd pomiarowy Kompensacja rezystancji przewodów pomiarowych |
6.5 Vdc ... 18 Vdc min. 200mA przy rezystancji mierzonej 2Ω do 5 Ω |
Impedancja pętli zwarcia Z pętli (L-PE, prąd pomiarowy przy 230V … 20A (10ms))
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Z – Impedancja pętli zwarcia | 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % wartości wskazanej + 5 cyfr) ±(10 % w.w.) ±(10 % w.w.) ±(10 % w.w.) |
| Zakres pomiarowy zgodnie z EN 61557 | 0.12 Ω ... 9.99 kΩ |
Impedancja pętli zwarcia Zs rcd, L-PE
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Z - Zs Rcd | 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ .... 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % wartości wskazanej + 12 cyfr) ±(5 % w.w. + 12 cyfr) ±(10 % w.w.) ±(10 % w.w.) |
| Zakres pomiarowy zgodnie z EN 61557 wynosi 0,46 Ω … 9,99 kΩ dla prądu normalnego oraz 0,46 Ω … 9,99 kΩ dla prądu niskiego | |||
| - Ipsc – spodziewany prąd zwarciowy | 0.00 A ... 9.99 A 10.0 A … 99.9 A 100 A … 999 A 1.00 kA … 9.99 kA 10.0 kA … 23.0 kA |
0.01 A 0.1 A 1 A 10 A 100 A |
Należy wziąć pod uwagę dokładność pomiaru impedancji pętli zwarcia |
| - Ulpe – Napięcie | 0 V … 550 V 20.0 V ... 99.9 V* * dla funkcji Z - Zs Rcd |
1 V 0.1 V |
±(2 % wartości wskazanej + 2 cyfry) |
Impedancja linii Z liniii (L-L, L-N, prąd pomiarowy przy 230V … 20A (10ms))
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - Z - Impedancja linii | 0.12 Ω ... 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % wartości wskazanej + 5 cyfr) ±(5 % w.w. + 5 cyfr) ± 10 % w.w. ± 10 % w.w. |
| - Ipsc – Spodziewany prąd zwarciowy | 0.00 A … 0.99 A 1.0 A … 99.9 A 100 A … 999 A 1.00 kA … 99.99 kA 100 kA … 199 kA |
0.01 A 0.1 A 1 A 10 A 1000 A |
Należy wziąć pod uwagę dokładność pomiaru impedancji linii |
| - Uln – Napięcie | 0 V … 550 V | 1 V | ±(2 % wartości wskazanej + 2 cyfry) |
Spadek napięcia (Z ref 0,00 Ω … 19,99 Ω, prąd pomiarowy przy 230V … 20A (10ms))
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - dU – Spadek napięcia | 0.0 % … 99.9 % | 0.1 % | Należy wziąć pod uwagę dokładność pomiaru impedancji linii |
Czas rozładowania
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| - t – Czas rozładowania | 0.0 s ... 10.0 s | 0.1 s | ±(5 % wartości wskazanej + 2 cyfry) |
| - Up – Napięcie szczytowe Progi graniczne napięcia: 34 V, 60 V, 120 V |
0 V ... 550 V | 1 V | ±(5 % w.w. + 3 cyfry) |
Dane ogólne
| Napięcie zasilania | 110 V / 230 V AC, 50 Hz / 60 Hz |
| Maksymalne zużycie mocy | 300 VA (bez obciążenia na gnieździe testowym) |
| Maksymalne obciążenie | 10 A - ciągłe, 16 A - krótkotrwałe, silnik 1,5 kW |
| Główne gniazdo pomiarowe, gniazdo IEC | CAT II / 300 V |
| Gniazdo TC1, (C1, C2, P1, P2, P) | CAT III / 300 V |
| Stopień ochrony | IP54 (obudowa zamknięta), IP40 (obudowa otwarta), IP20 (główne gniazdo pomiarowe) |
| Pamięć | Zależna od pojemności karty SD |
| Interfejsy RS-232 | Dwa porty DB9 RS-232-1 (PC), RS-232-2 |
| Wejścia/Wyjścia | 2 złącza DB9 - max. 24V |
| USB | Standardowy port USB 2.0 typu B |
| Bluetooth | Klasa 2 |
| Ethernet | Dynamiczne nadawanie IP (DHCP) |
| Wymiary (Dł. x Szer. x Gł.) | 420 x 325 x 180 mm / 420 x 325 x 250 mm (z torbą na akcesoria) |
| Masa | 13.3 kg / 15.1 kg (z torbą na akcesoria) |
Wyposażenie standardowe:
- Przyrząd MI 3325 MultiServicer XD
- Przewód do badania wysokim napięciem
- Przewód do badania wysokim napięciem z zaciskiem krokodylkowym
- Przewód zasilający
- Przewód IEC
- Przewód do pomiaru napięć szczątkowych
- Przewód pomiarowy z wtyczką
- Przewód pomiarowy 3-żyłowy, 3 x 3 m
- Przewód do pomiaru ciągłości połączeń 2.5 m, 2 szt.
- Przewód pomiarowy czerwony 1.5 m
- Sonda pomiarowa, 4 szt., (czarna, niebieska, zielona, czerwona)
- Zacisk krokodylkowy, 1 szt., (zielony)
- Zacisk krokodylkowy, 1 szt., (niebieski)
- Zacisk krokodylkowy, 3 szt., (czarny)
- Zacisk krokodylkowy, 3 szt., (czerwony)
- Przewód transmisyjny USB
- Przewód transmisyjny RS-232
- Świadectwo wzorcowania
- Skrócona instrukcja obsługi
- Płyta CD z instrukcją obsługi (pełna wersja) oraz oprogramowaniem PC SW Metrel ES Manager w wersji Advanced
Wyposażenie opcjonalne/dodatkowo płatne:
A 1322; Aktywny adapter trójfazowy
A 1422; Aktywny adapter trójfazowy Plus
A 1143; Euro Z 290 A
A 1460; CE Adapter
A 1495; Pedał zdalnego sterowania
A 1585; Uchwyt montażowy Rack dla MI 3325
A 1586; Uchwyt montażowy Rack dla A 1460
A 1511 2M5; Sonda Commander 2,5m
A 1511 5M; Sonda Commander 5m
A 1207; Adapter trójfazowy
A 1110; Adapter trójfazowy
A 1111; Adapter trójfazowy z przełącznikiem
A 1316; Adapter trójfazowy (16A CEE - Schuko)
A 1317; Adapter trójfazowy (32A CEE - Schuko)
A 1388; Adapter Schuko / Schuko
A 1389; Adapter CEE 5-P 16A/CEE 5-P 16A
A 1390; Adapter CEE 5-P 32A/CEE 5-P 32A
A 1579; Cęgi do pomiaru prądu upływu
S 2062; Zestaw z drukarką etykiet BT (zasilana z sieci)
A 1450; Etykiety do S 2062
A 1321; Skaner kodów kreskowych (Bluetooth)
A 1545; Skaner kodów kreskowych / kodów QR (Bluetooth)
A 1105; Skaner kodów kreskowych
A 1105 2D; Skaner kodów kreskowych 2D RS232
A 1571; Urządzenie odczytu/zapisu NFC
A 1572; Etykiety NFC, fi 34mm, samoprzylepne 50 szt.
A 1573; Etykiety NFC, fi 29mm, samoprzylepne 50 szt.
A 1574; Etykiety kablowe NFC, L 130mm, 50 szt.
A 1497; Lampa ostrzegawcza 4-segmentowa + buzzer
A 1496; Lampa ostrzegawcza 2-segmentowa + buzzer
A 1499; Zewnętrzny zasilacz 24V
A 1060; Rozgałęziacz do pomiaru czasu rozładowania
A 1598; Adapter do pomiarów napięć szczątkowych
A 1599; Kabel do pomiarów napięć szczątkowych
A 1494; Pistolet wysokonapięciowy z przewodem 2m, niebieski
A 1486; Pistolet wysokonapięciowy z przewodem 2m, czerwony
S 2073; Przewody wysokonapięciowe bez pistoletów 5m
S 1058; Przewody do pomiaru ciągłości 2x10 m, 2 szt.
S 1072; Przewody do pomiaru ciągłości 2x2,5 m, 2 szt.
S 2012; Przewody do pomiaru ciągłości 10 m, 2 szt.
P 1101; Klucz licencyjny do wersji Advanced oprogramowania Metrel ES Manager
A 1578; Adapter RS232/USB do podłączenia zewnętrznej klawiatury
A 1458; Czytnik kart MicroSD
A 1017; Kabel komunikacyjny RS232
