Metrel MI 3340 AlphaEE XA
Cena regularna:
7 257,00 zł
Cena regularna:
5 900,00 zł
towar niedostępny
dodaj do przechowalni
Opis

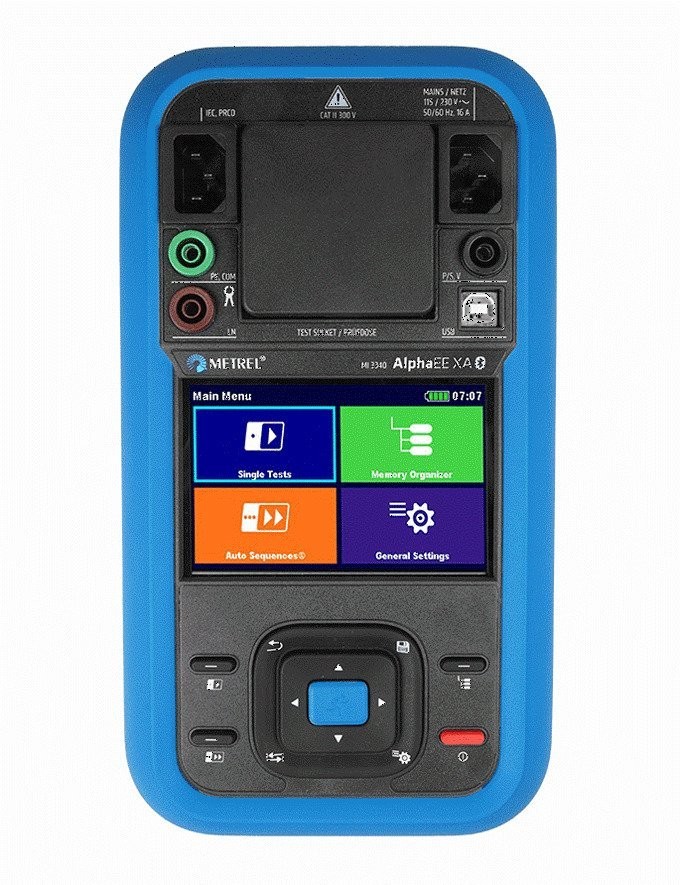

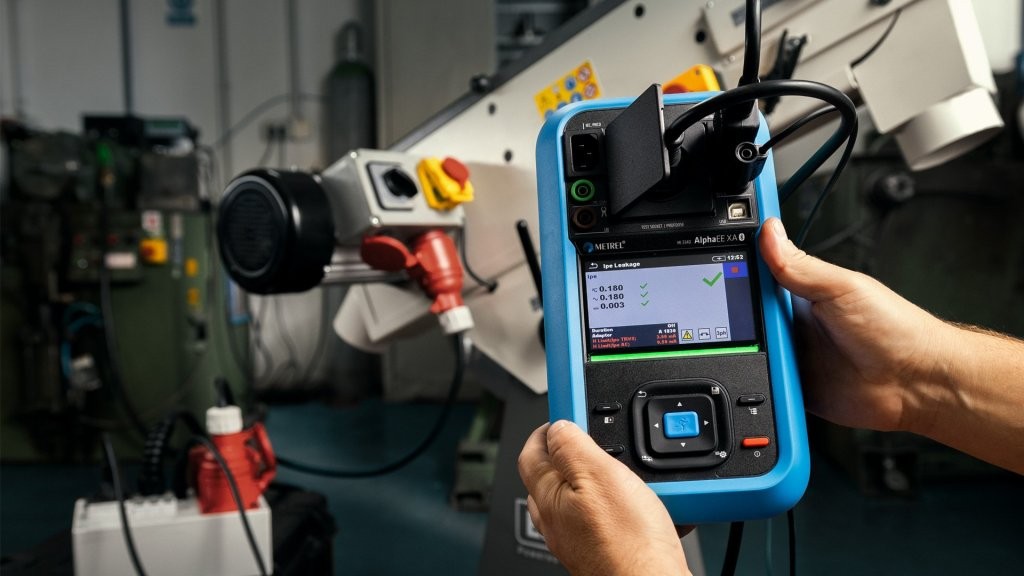

Metrel MI 3340 AlphaEE XA
Nowoczesny miernik urządzeń elektrycznych AlphaEE XA został zaprojektowany w innowacyjnej obudowie, która na nowo definiuje łatwość i komfort testowania urządzeń elektrycznych. Przyrząd jest zaprojektowany z myślą o wysokiej wydajności i wygodnym użytkowaniu, AlphaEE XA zapewnia łatwą obsługę jedną ręką, dzięki czemu jest niezastąpionym narzędziem dla profesjonalistów działających w terenie. Przyjazny dla użytkownika interfejs zapewnia możliwość sterowania z poziomu ekranu dotykowego lub przycisków funkcyjnych. Ta podwójna opcja zwiększa użyteczność, zapewniając płynne doświadczenie niezależnie od tego, czy przeprowadzasz rutynowe kontrole czy szczegółową diagnostykę sprzętu elektrycznego. Zaprojektowany z myślą o działach serwisowych, AlphaEEXA oferuje wyspecjalizowane funkcje pomiarowe które zaspokajają szeroki zakres zastosowań. Przyrząd oferuje zarówno możliwość wykonywania badań okresowych, jak i testy po naprawie zgodnie z normami PN-EN 50699 i PN-EN 50678. AlphaEE XA to przyszłość badania urządzeń elektrycznych, dzięki niezrównanej wygodzie, zaawansowanym funkcjonalnościom i wyjątkowej wydajności, a wszystko to zamknięte w eleganckiej, zorientowanej na użytkownika konstrukcji.
Funkcje pomiarowe
- Procedury oględzin;
- Pomiar automatyczny (Ciągłość + Rezystancja izolacji + Prąd upływu)
- Ciągłość przewodu ochronnego prądem 200mA;
- Rezystancja izolacji (napięciem probierczym 50V, 100V, 250V, 500V);
- Prąd upływu urządzenia (metoda bezpośrednia, różnicowa, zastępcza);
- Dotykowy prąd upływu (metoda bezpośrednia, zastępcza);
- Prąd upływu wytwarzany przez wejście izolowane, prąd w PE (metoda bezpośrednia, różnicowa);
- Prąd upływu wytwarzany przez wejście izolowane, Prąd dotykowy (metoda bezpośrednia);
- Upływ i moc (Idotyk., Iróżn., P, S, Q, PF, THDu, THDi, CosØ, I, U);
- Prąd upływu punkt-punkt (metoda bezpośrednia)
- Moc (P, S, Q, PF, THDu, THDi, CosØ, I, U);
- Pomiar wyłączników PRCD, (2-polowe, 3-polowe, K/Di (warystor), S (3-polowe)), S+;
- Test wyłączników PRCD sondą PE, test przerw w przewodach, test przewodu PE;
- Pomiar RCD (typ A, AC, B, B+, F);
- Pomiar IC-CPD (EV-RCD, przewód PE);
- Napięcie, SELV/PELV;
- Test polaryzacji / Aktywny test polaryzacji;
- Test diagnostyczny EVSE;
- Pomiar prądu metodą cęgową (z opcjonalnym adapterem A1472);
- Procedury sprawdzeń funkcjonalnych
Główne funkcjonalności
- Ergonomiczna obudowa
- Akumulator litowo-jonowy
- Wstępnie zdefiniowane sekwencje automatyczne AUTOSEQUENCE® zgodne z PN-EN 50678, PN-EN 50699
- Pomiar Rezystancji izolacji napięciem probierczym 50V, 100V, 250V, 500V: Niższe napięcia pomiarowe przy testach Rezystancji izolacji ułatwiają bezpieczną ocenę wrażliwego sprzętu elektronicznego lub urządzenia, które mogą zostać uszkodzone przez wyższe napięcia pomiarowe.
- IC-CPD: Łatwy pomiar przewodów EV Trybu 2 i Trybu 3 za pomocą kompatybilnych adapterów.
- Aktywny pomiar polaryzacji
- Kolorowy ekran dotykowy.
- Automatyczne uruchamianie pomiaru ciągłości po wykryciu małej rezystancji.
- Pomiar mocy w trybie czuwania (Rozporządzenie Komisji (UE) 2023/826).
- Obsługa pomiarów przenośnych wyłączników różnicowoprądowych (PRCD).
- Możliwość zdalnego sterowania przez protokół BlackBox.
- Oprogramowanie PC SW Metrel ES Manager w zestawie.
- Aplikacja mobilna aMESM Android SW: Umożliwia skanowanie kodów QR i przesyłanie wstępnie przygotowanych autosekwencji zdefiniowanych przez użytkownika.

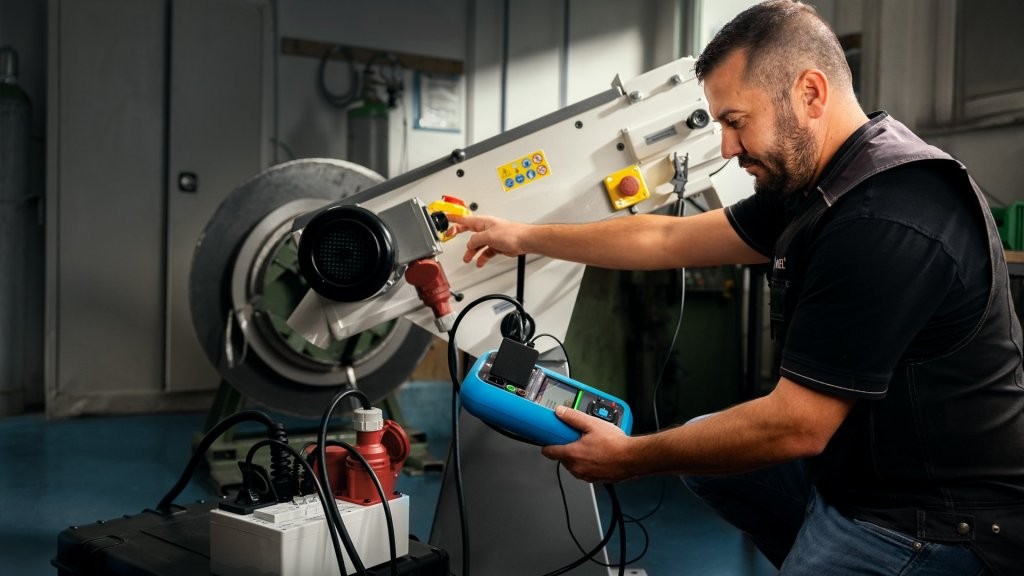

Zastosowanie
- Badanie urządzeń elektrycznych,
- Testowanie kabli EV trybu 2 do ładowania awaryjnego1,
- Testowanie kabli ładowania EV trybu 32,
- Testowanie wyłączników różnicowoprądowych (PRCD, PRCD-S, PRCD-S pro, 2-polowe, 3-polowe),
- Testowanie urządzeń z wejściami izolowanymi (unikalna funkcja pomiarowa),
- Testowanie urządzeń 3-fazowych3.
1W połączeniu z A 1532 XA lub A 1632
2W połączeniu z A 1832
3W połączeniu z A 1830
Normy
- PN-EN 50699 - Badania okresowe urządzeń elektrycznych
- PN-EN 50678 - Wymagania ogólne do badań bezpieczeństwa urządzeń elektrycznych po naprawie
- PN-EN IEC 62368-1 - Urządzenia techniki fonicznej/wizyjnej, informatycznej i telekomunikacyjnej
- IEC 62752-2 - Zintegrowane z przewodem urządzenia sterownicze i zabezpieczające do ładowania w trybie 2 pojazdów elektrycznych (IC-CPD)
|
FUNKCJA |
|
ZAKRES POMIAROWY |
ROZDZIELCZOŚĆ |
DOKŁADNOŚĆ |
|
Ciągłość / Rezystancja uziemienia ochronnego |
|
|
|
|
|
1Ciągłość (200 mA) |
R |
0.00... 19.99 Ω |
0.01 Ω |
±(2 % odczytu + 2 cyfry) |
|
|
|
20.0 Ω ... 99.9 Ω |
0.1 Ω |
± 3 % odczytu |
|
|
|
100.0 Ω ... 199.9 Ω |
0.1 Ω |
± 5 % odczytu |
|
|
|
200 Ω ... 1999 Ω |
1 Ω |
± 5 % odczytu |
|
Rezystancja izolacji (Riso, Riso-S) |
|
|
|
|
|
2Rezystancja izolacji, Rezystancja izolacji - S (50 V, 100 V) 2Rezystancja izolacji, Rezystancja izolacji - S (250 V, 500 V) |
Rizo Rizo - S |
0.00 MΩ ... 19.99 MΩ |
0,1 MΩ |
±(3 % odczytu + 2 cyfry) |
|
|
Rizo |
0.00 MΩ ... 19.99 MΩ |
0,1 MΩ |
±(3 % odczytu + 2 cyfry) |
|
|
20,0 MΩ ... 99,9 MΩ |
0,1 MΩ |
± 5 % odczytu |
|
|
|
|
100,0 MΩ ... 199,9 MΩ |
0,1 MΩ |
± 10% odczytu |
|
Napięcie wyjściowe |
Um |
0 V ... 600 V |
1 V |
±(3 % odczytu + 2 cyfry) |
|
Zastępczy prąd upływu, zastępczy prąd upływu - S 3Zastępczy Prąd Upływu, Zastępczy Prąd Upływu - S |
Izast. Izast-S |
0,00 mA ... 1,99 mA 2,00 mA ... 19,99 mA |
0,01 mA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Ciągłość + Izo + Zast.p.u. |
Informacje na temat ciągłości (R), Rezystancji izolacji (Rizo) i Zastępczego prądu upływu (Izast.) znajdują się w specyfikacji technicznej. |
|||
|
Różnicowy prąd upływu 4Różnicowy prąd upływu |
Iróż. |
0,00 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
0,01 mA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Moc |
P |
0 W ... 19.99 W |
0.01 W |
±(5 % odczytu + 5 cyfr) |
|
|
|
20 W ... 199,9 W |
0.1 W |
± 5 % odczytu |
|
|
|
200 W ... 1999 W |
1 W |
± 5 % odczytu |
|
|
|
2,00 kW ... 3,70 kW |
10 W |
± 5 % odczytu |
|
Różnicowy prąd upływu (z A 1830) 4Różnicowy prąd upływu |
Iróż. |
0,10 mA... 1,99 mA 2,00 mA ... 19,99 mA |
0,01 mA 0,01 mA |
±(5 % odczytu + 20 cyfr) ±5% odczytu |
|
Wyciek dotykowy 5Prąd upływu dotyku |
Idotyk. |
0,000 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
1 µA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Moc |
P |
0 W ... 19.99 W |
0.01 W |
±(5 % odczytu + 5 cyfr) |
|
|
|
20 W ... 199,9 W |
0.1 W |
± 5 % odczytu |
|
|
|
200 W ... 1999 W |
1 W |
± 5 % odczytu |
|
|
|
2,00 kW ... 3,70 kW |
10 W |
± 5 % odczytu |
|
Prąd upływu w przewodzie ochronnym 5Prąd upływu PE |
Ipe |
0,000 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
1 µA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Moc |
P |
0 W ... 19.99 W |
0.01 W |
±(5 % odczytu + 5 cyfr) |
|
|
|
20 W ... 199,9 W |
0.1 W |
± 5 % odczytu |
|
|
|
200 W ... 1999 W |
1 W |
± 5 % odczytu |
|
|
|
2,00 kW ... 3,70 kW |
10 W |
± 5 % odczytu |
|
Prąd upływu (punkt-punkt) 5 Prąd upływu (punkt-punkt) |
Ileak |
0,000 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
1 µA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Ipe + wejście pływające (Ipe + Ifi) |
Ipe |
0,000 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
1 µA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
4Różnicowy prąd upływu |
Iróżn. |
0,00 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
0,01 mA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Prąd upływu wejść nieuziemionych |
|
2,00 mA ... 19,99 mA |
0,01 mA |
± 5 % odczytu |
|
Prąd upływu PE + prąd upływu wejść nieuziemionych |
|
2,00 mA ... 19,99 mA |
0,01 mA |
|
|
Idotyk + wejścia nieuziemione (Idotyk.+Ifi) 5Dotykowy prąd upływu |
Idotyk. |
0,000 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
1 µA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
6Ifi |
Ifi |
0,000 mA ... 1,999 mA 2,00 mA ... 19,99 mA |
1 µA 0,01 mA |
±(3 % odczytu + 3 cyfry) ± 5 % odczytu |
|
Idotyk.+Ifi |
Idotyk.+Ifi |
0,000 mA ... 1,999 mA
|
1 µA 0,01 mA |
Obliczone wartości |
|
Moc |
|
|
|
|
|
Moc (czynna) |
P |
0 W ... 19.99 W |
0.01 W |
±(5 % odczytu + 5 cyfr) |
|
|
|
20 W ... 199,9 W |
0.1 W |
± 5 % odczytu |
|
|
|
200 W ... 1999 W |
1 W |
± 5 % odczytu |
|
|
|
2,00 kW ... 3,70 kW |
10 W |
± 5 % odczytu |
|
Moc (pozorna) |
S |
0 VA ... 19,99 VA 20 VA ... 199,9 VA
|
0,01 VA 0,1 VA
|
±(5 % odczytu + 5 cyfr)
|
|
Moc (bierna) |
Q |
± (0,00 var ... 19,99 var)
|
0.01 var
10 var |
±(5 % odczytu + 5 cyfr) ± 5 % odczytu
|
|
Współczynnik mocy |
PF |
0.00 i ... 1.00 i |
0.01 |
±(5 % odczytu + 5 cyfr) |
|
|
|
0.00 c ... 1.00 c |
|
|
|
Współczynnik zniekształceń harmonicznych (Napięcie) |
THDU |
0.0 % ... 99.9 % |
0.1 % |
±(5 % odczytu + 5 cyfr) |
|
Współczynnik zniekształceń harmonicznych (Prąd) |
THDI |
0 mA ... 999 mA |
1 mA |
±(3 % odczytu + 5 cyfr) |
|
|
|
1,00 mA ... 16,00 A |
10 mA |
± 5 % odczytu |
|
Cosinus fi |
Cos fi |
0.00 i ... 1.00 i |
0.01 |
±(5 % odczytu + 5 cyfr) |
|
|
|
0.00 c ... 1.00 c |
|
|
|
Prąd |
I |
0 mA ... 999 mA |
1 mA |
±(3 % odczytu + 5 cyfr) |
|
|
|
1.00 A ... 16.00 A |
10 mA |
± 3 % odczytu |
|
Napięcie |
U |
0,0 V ... 199,9 V |
0.1 V |
±(3 % odczytu + 10 cyfr) |
|
|
|
200 V ... 264 V |
1 V |
± 3 % odczytu |
|
Upływ i moc |
|
|
|
|
|
5Dotykowy prąd upływu |
Idotyk. |
0,000 mA ... 1,999 mA |
1 µA |
±(3 % odczytu + 3 cyfry) |
|
|
|
2,00 mA ... 19,99 mA |
0,01 mA |
± 5 % odczytu |
|
4Różnicowy prąd upływu |
Iróżn. |
0,00 mA ... 1,999 mA |
0,01 mA |
±(3 % odczytu + 3 cyfry) |
|
|
|
2,00 mA ... 19,99 mA |
0,01 mA |
± 5 % odczytu |
|
Mocz (czynna) |
P |
0 W ... 19.99 W |
0.01 W |
±(5 % odczytu + 5 cyfr) |
|
|
|
20 W ... 199,9 W |
0.1 W |
± 5 % odczytu |
|
|
|
200 W ... 1999 W |
1 W |
± 5 % odczytu |
|
|
|
2,00 kW ... 3,70 kW |
10 W |
± 5 % odczytu |
|
Moc (pozorna) |
S |
0 VA ... 19,99 VA |
0,01 VA |
±(5 % odczytu + 5 cyfr) |
|
|
|
20 VA ... 199,9 VA |
0,1 VA |
± 5 % odczytu |
|
|
|
200 VA ... 1999 VA |
1 VA |
± 5 % odczytu |
|
|
|
2,00 k VA ... 3,70 k VA |
10 VA |
± 5 % odczytu |
|
Moc (bierna) |
Q |
± (0,00 var ... 19,99 var) |
0.01 var |
±(5 % odczytu + 5 cyfr) |
|
|
|
± (20,0 var ... 199,9 var) |
0,1 var |
± 5 % odczytu |
|
|
|
± (200 var ... 1999 var) |
1 var |
± 5 % odczytu |
|
|
|
± (2,00 k var ... 3,70 k var) |
10 var |
± 5 % odczytu |
|
Współczynnik mocy |
PF |
0.00 i ... 1.00 i |
0.01 |
±(5 % odczytu + 5 cyfr) |
|
|
|
0.00 c ... 1.00 c |
|
|
|
Współczynnik zniekształceń harmonicznych (napięcie) |
THDU |
0.0 % ... 99.9 % |
0.1 % |
±(5 % odczytu + 5 cyfr) |
|
Cosinus fi |
Cos fi |
0.00 i ... 1.00 i |
0.01 |
±(5 % odczytu + 5 cyfr) |
|
|
|
0.00 c ... 1.00 c |
0.01 |
±(5 % odczytu + 5 cyfr) |
|
Prąd |
I |
0 mA ... 999 A |
1 mA |
±(3 % odczytu + 5 cyfr) |
|
|
|
1.00 A ... 16.00 A |
10 mA |
± 3 % odczytu |
|
Napięcie |
U |
0,0 V ... 199,9 A |
0.1 V |
±(3 % odczytu + 10 cyfr) |
|
|
|
200 V ... 264 V |
1 V |
± 3 % odczytu |
|
Pomiar PRCD |
|
|
|
|
|
7Czas zadziałania |
|
0 ms ... 300 ms (½xI∆N) |
1 ms |
± 3 ms |
|
|
|
0 ms ... 300 ms (40 ms*) (I∆N) |
1 ms |
± 3 ms |
|
|
|
0 ms ... 40 ms (5xI∆N) |
1 ms |
± 3 ms |
|
7Prąd zadziałania |
I∆ |
0,2 x I∆N ... 2,2 x I∆N |
0.05 x I∆N |
± 0,1 x I∆N |
|
Pomiar RCD |
|
|
|
|
|
8Czas zadziałania |
t∆N |
0 ms ... 300 ms (½xI∆N) |
1 ms |
± 3 ms |
|
|
|
0 ms ... 300 ms (40 ms*) (I∆N) |
1 ms |
± 3 ms |
|
|
|
0 ms ... 40 ms (5xI∆N) |
1 ms |
± 3 ms |
|
Napięcie dotykowe |
Uc |
0,0 V ... 19,9 V |
0.1 V |
(-0%/+15%) odczytu ± 20 cyfr |
|
|
|
20,0 V ... 99,9 V |
0.1 V |
(-0%/+15%) odczytu |
|
Przewód PE (PRCD) |
|
|
|
|
|
9Przewód PE (Typ = 2-polowy, 3-polowy, S (3-polowy), S+) |
R |
0.00 ... 19.99 Ω |
0.01 Ω |
±(2 % odczytu + 2 cyfr) |
|
FUNKCJA |
ZASADA POMIARU |
|||
|
Przerwa w przewodzie (PRCD) |
Napięcie pomiarowe jest podawane do gniazda pomiarowego. Odłączenie połączeń L, N i PE jest wykonywane wewnątrz przyrządu. Jeśli PRCD wyłączy się, nastąpi przyrząd zinterpretuje wynik testu jako POZYTYWNY. |
|||
|
PRCD PE test z sondą |
Napięcie zasilające jest doprowadzane do gniazda pomiarowego. Napięcie bezpieczne ale o wystarczająco wysokiej wartości, aby aktywować obwód zabezpieczający w PRCD, jest podawane do zacisku P/S. |
|||
|
FUNKCJA |
WYNIK |
PRĄD POMIAROWY |
ZAKRES |
ROZDZIELCZOŚĆ |
DOKŁADNOŚĆ |
|
|
Pomiar wyłącznika różnicowoprądowego EV 11Czas zadziałania |
t∆N |
a.c. pulsacyjny d.c. |
½xI∆N I∆N 2xI∆N |
0,0 ms ... 300,0 ms 0,0 ms ... 300,0 ms 0,0 ms ... 150,0 ms |
0,1 ms 0,1 ms 0,1 ms |
± 3 ms ± 3 ms ± 3 ms |
|
|
|
5xI∆N |
0,0 ms ... 40,0 ms |
0,1 ms |
± 3 ms |
|
|
|
Wygładzony d.c. |
½xI∆N I∆N 10xI∆N |
0,0 ms ... 999,9 ms 1,0 s ... 9,99 s 0,0 ms ... 999,9 ms 1,0 s ... 9,99 s 0,0 ms ... 300,0 ms |
0,1 ms 0.01 s 0,1 ms 0.01 s 0,1 ms |
± 3 ms ± 30 ms ± 3 ms ± 30 ms ± 3 ms |
|
|
11Prąd zadziałania |
I∆N |
a.c. |
0,2x I∆N ... 1,1x I∆N 0,2x I∆N ... 1,5x I∆N 1,5 mA ... 6,0 mA |
0.05x I∆N 0.05x I∆N 0.05x I∆N |
±0,1x I∆N ±0,1x I∆N ±0,1x I∆N |
|
|
FUNKCJA |
ZASADA POMIARU |
|
|
|
|
|
|
Pomiar diagnostyczny EVSE (A 1632) |
Ten pomiar jest wykonywany w połączeniu z zewnętrznym adapterem, patrz instrukcja obsługi analizatora A 1632 eMobility. |
|||||
|
FUNKCJA |
ZAKRES POMIAROWY ROZDZIELCZOŚĆ |
DOKŁADNOŚĆ |
||||
|
Przewód PE (EV RCD) 9Przewód PE (I test = Standardowy) |
R 0,00... 19,99 Ω |
|
|
|||
|
12Przewód PE (I test = Niski) |
0,00... 19,9 Ω |
0.1 Ω |
±(5 % odczytu+ 5 cyfr) |
|||
|
FUNKCJA |
ZASADA POMIARU |
|
||||
|
Polaryzacja |
Tryb normalny ... napięcie pomiarowe (230 V AC) |
|||||
|
FUNKCJA |
ZAKRES POMIAROWY ROZDZIELCZOŚĆ |
DOKŁADNOŚĆ |
||||
|
Prąd cęgowo (A 1472) |
I 0,10 mA ... 9,99 mA 0,01 mA Iróżn. 10,0 mA ... 99,9 mA 0,1 mA Ipe 100 mA ... 999 mA 1 mA 1,00 mA ... 9,99 mA 0.01 A 10,0 A ... 24,9 mA 0.1 A |
±(5 % odczytu+ 10 cyfr) ±(5 % odczytu+ 5 cyfr) ±(5 % odczytu+ 5 cyfr) ±(5 % odczytu+ 5 cyfr) ±(5 % odczytu+ 5 cyfr) |
||||
|
Rozszerzony pomiar TRMS 13Napięcie |
Uln, 103 V ... 253 V 1 V |
±(3 % odczytu+ 3 cyfry) |
||||
|
Rezystancja pętli zwarcia |
Rl 0,0 kΩ ... 9,9 kΩ 0,1 kΩ |
±(5 % odczytu+ 5 cyfr) |
||||
|
Napięcie SELV/PELV 14Napięcie (U trms, Uac) |
Utrms 0,0 V ... 199,9 V 0.1 V |
±(2 % odczytu+ 10 cyfr) |
||||
|
|
U ac 200 V ... 264 V 1 V |
± 2 % odczytu |
||||
|
Napięcie Udc |
Udc 0,0 V ... 199,9 V 0.1 V 200 V ... 264 V 1 V |
±(2 % odczytu+ 10 cyfr) ± 2 % odczytu |
||||
|
Częstotliwość |
Częst. 0 Hz (DC) 15,0 Hz ... 499,9 Hz 0,1 Hz |
Dokładoność orientacyjna ±(0,2% odczytu+ 1 cyfra) |
||||
|
Prąd pomiaru |
0.08... 199.9 Ω
dwukierunkowy, ciągły > 0,2 A d.c. przy R< 2 Ω 4 V r.m.s ... 6 V r.m.s |
|
||||
|
2Zakres roboczy (zgodnie z EN 61557-2) |
0,08 MΩ ... 19,9 MΩ przy Un: 50 V, 100 V 0,08 MΩ ... 199,9 MΩ przy Un: 250 V, 500 V
maks. 2,0 mA |
|
||||
|
3Zakres roboczy (zgodnie z EN 61557-2) Wyświetlany jest Prąd obliczony dla napięcia zasilania (110 V lub 230 V). |
0,02 mA ... 19,99 mA < 2 mA |
|
||||
|
4Zakres roboczy (zgodnie z EN 61557-16) |
0,10 mA ... 19,99 mA
|
|
||||
|
5Zakres roboczy (zgodnie z EN 61557-16) |
0,010 mA ... 19,99 mA |
|
||||
|
6Zakres roboczy (zgodnie z EN 61557-16) |
0,020 mA ... 19,99 mA
|
|
||||
|
7Typ prądu pomiarowego Prąd pomiarowy (I∆N) *Pomiar wielkości prądu (AS/NZS 3017) |
sinusoidalny (AC), impulsowy (A, F), wygładzony DC (B, B+) |
|
||||
|
8Typ prądu pomiarowego *Pomiar wielkości prądu (AS/NZS 3017) |
sinusoidalny (AC), impulsowy (A, F), wygładzony DC (B, B+)
|
|
||||
|
9Zakres roboczy (zgodnie z EN 61557-4) Prąd |
0.08... 19.99 Ω
|
|
||||
|
10Napięcie pomiarowe (aktywne) Prąd maksymalny |
> 250 V a.c. < 2 mA |
|
||||
|
11Typ prądu pomiarowego |
sinusoidalny (a.c.), impulsowy d.c. (A), wygładzony d.c. 6 mA (gładka d.c.),
|
|
||||
|
12Źródło Prądu |
< 3 mA przy R < 2 Ω |
|
||||
|
13*Podana dokładność dotyczy obwodów z Rezystancją linii < 20 Ω
|
|
|||||
|
14 Typ wyniku Rezystancja wejściowa |
Rzeczywista wartość skuteczna (TRMS), AC, DC
|
|
||||
|
SPECYFIKACJA TECHNICZNA |
|
|
Zasilanie sieciowe Napięcie zasilania, częstotliwość |
115 V / 230 V a.c., 50 Hz / 60 Hz |
|
Kategorie pomiarowe Przyrząd |
Kat. II / 300 V ≤ 2000 m |
|
Klasyfikacje ochrony Zasilanie |
Klasa I (zasilanie sieciowe), Klasa II (zasilanie akumulatorowe) IP 40 / IP 20 (gniazdo pomiarowe zasilania) Kolorowy wyświetlacz TFT, 4,3 cala, 480 x 272 pikseli |
|
Klasyfikacje EMC Odporność na emisję |
Klasa B (Grupa 1) Środowisko przemysłowe |
|
Komunikacja Pamięć |
zależy od rozmiaru karty microSD Klasa 1 15 cm × 8 cm × 28 cm 1,7 kg |
|
Warunki odniesienia |
15 °C ... 35 °C |
|
Warunki pracy |
0 °C ... +40 °C |
|
Warunki przechowywania |
-10 °C ... +60 °C 90% RH (-10 °C ... +40 ) 80 % RH (40 °C ... 60 ) |

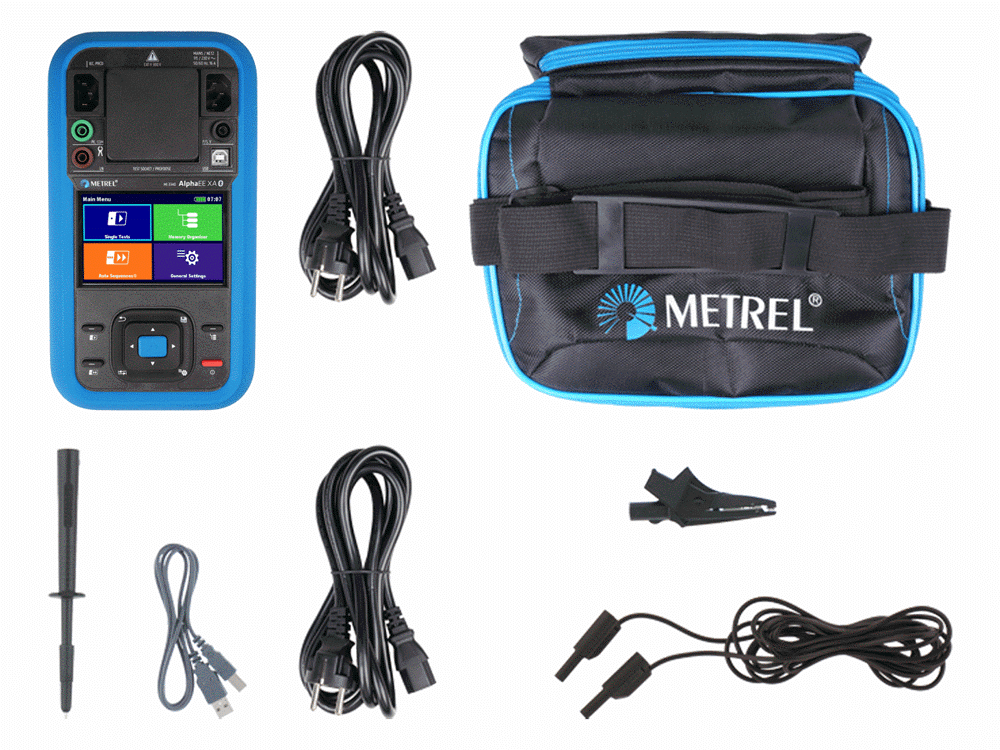

Wyposażenie
- Przyrząd MI 3340 AlphaEE XA
- A 1493 Przewód zasilający, 2m, 3x1.5mm2, złącze IEC C13/Typ F, 2szt.
- A 1340 Przewód pomiarowy, czarny, 1,5 m, 2,5 mm2
- A 1014 Sonda pomiarowa, czarna
- A 1013 Sonda krokodylkowa, czarna
- A 1289 Futerał, rozmiar: M
- A 1727 Przewód USB Typ A/B
- Świadectwo wzorcowania
- Skrócona instrukcja obsługi
- Instrukcja obsługi*
- Oprogramowanie Metrel ES Manager Licencja BASIC*
*SW 1201 Metrel ES Manager i całą dokumentację można pobrać bezpłatnie z serwera internetowego Metrel (https://www.metrel.si/en/downloads/) lub Centrum Dokumentacji Metrel (https://doc.metrel.si).
