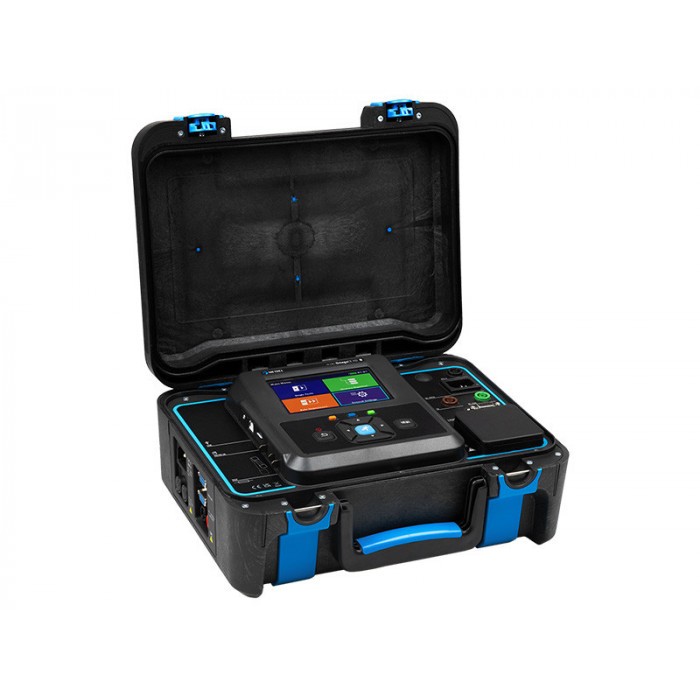

Metrel MI 3365 OmegaEE XD Tester PAT

  • promocja
Dostępność: dostępny
Wysyłka w: 10 dni roboczych
Cena brutto: 9 650,00 zł

Cena regularna: 10 269,27 zł

9650.00
Cena netto: 7 845,53 zł

Cena regularna: 8 349,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: METREL
Kod produktu: D673-12344

Opis

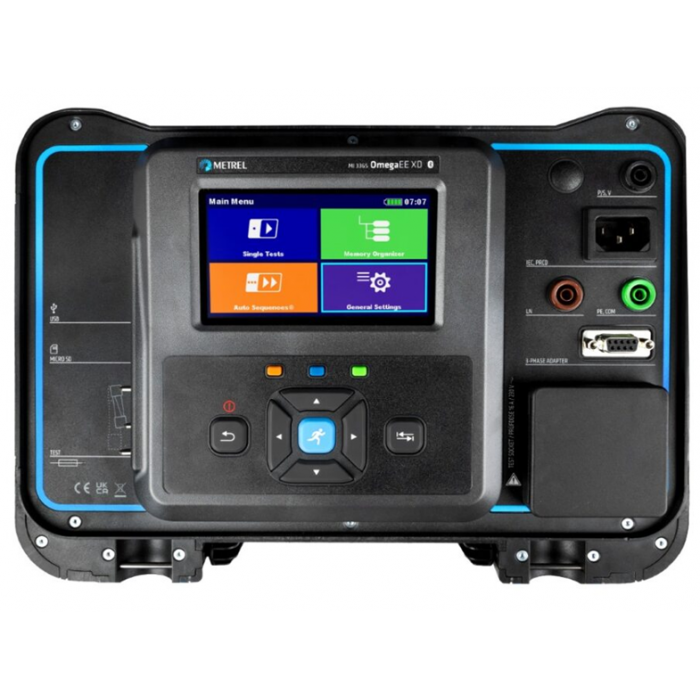

Metrel MI 3365 OmegaEE XD Tester PAT



Nowa, zmodernizowana seria OmegaEE XD obejmuje 4 modele przyrządów przeznaczonych do profesjonalnego użytku w najbardziej wymagających zastosowaniach. Wszystkie modele obsługują konta użytkowników, co oznacza, że jedno urządzenie może być używane przez kilku pomiarowców. Poszczególne modele z serii OmegaEE XD mogą obejmować następujące obszary testowania: urządzenia przenośne, sprzęt spawalniczy, urządzenia medyczne, profesjonalne testowanie urządzeń PRCD oraz testowanie kabli do ładowania pojazdów elektrycznych w trybie 2 i 3. Wszystkie przyrządy posiadają zaawansowany wbudowany interfejs użytkownika, który umożliwia wykonywanie wstępnie zdefiniowanych lub utworzonych przez użytkownika automatycznych sekwencji pomiarowych AUTOSEQUENCE®s. Duża pojemność pamięci (karta microSD 8 GB) umożliwia użytkownikowi długoterminowe zapisywanie i archiwizowanie danych. Wszystkie przyrządy są specjalnie zaprojektowane do długoterminowych testów, ponieważ ich struktura pamięci umożliwia proste przeszukiwanie archiwum urządzeń i szybkie ponowne wykonywanie (okresowych) testów. Duży nacisk położono na obsługę urządzeń peryferyjnych, takich jak drukarki i skanery kodów kreskowych lub kodów QR oraz czytniki RFID (w wersji Bluetooth i przewodowej). Co więcej, wszystkie wersje przyrządów są obsługiwane przez nasze oprogramowanie Metrel ES Manager PC.





Funkcje pomiarowe



Zgodne z PN-EN 50678 / PN-EN 50699



  • Oględziny
  • Pomiar ciągłości / rezystancji prądem 200 mA
  • Ciągłość przewodów ochronnych / rezystancja uziemienia ochronnego prądem 10A, 25A (tylko modele 25A, M, F)
  • Pomiar rezystancji izolacji (Riso, Riso-S)
  • Pomiar prądu upływu (metodą bezpośrednią, różnicową i zastępczą)
  • Pomiar dotykowego prądu upływu (metodą bezpośrednią i zastępczą)
  • Prąd upływu generowany przez nieuziemiony obwód wejściowy, prąd upływu PE (metoda bezpośrednia i różnicowa)
  • Prąd upływu generowany przez nieuziemiony obwód wejściowy, dotykowy prąd upływu (metoda bezpośrednia)
  • Upływ i MOC (Idotyk., Iróżn., P, S, Q, PF, THDu, THDi, CosØ, I, U)
  • Moc (P, S, Q, PF, THDu, THDi, CosØ, I, U)
  • Test wyłączników PRCD (2 polowe, 3 polowe, K/Di (warystor), S (3-polowa))
  • Test wyłączników PRCD sondą PE, test przerw w przewodach, test przewodu PE
  • Test RCD (typ A, AC, B, B+, F)
  • Test przewodów ładujących w trybie 2, IC-CPD (test EV-RCD, test przewodu PE)
  • Pomiar napięcia, SELV/PELV;
  • Flash test, (1500V, 3000V) (tylko w wersji F)
  • Test polaryzacji / Aktywny test polaryzacji
  • Test diagnostyczny EVSE
  • Sprawdzenie ciągłości bezpiecznika
  • Pomiar prądu metodą cęgową (z opcjonalną przystawką A 1283)
  • Sprawdzenia funkcjonalne



Zgodne z PN-EN 62353 (tylko w wersji M)



  • Pomiar rezystancji izolacji
  • Pomiar dotykowego prądu upływu
  • Pomiar prądu upływu pacjenta
  • Prąd upływu wyposażenia (metoda bezpośrednia, różnicowa i zastępcza)
  • Prąd upływu aplikatorów (metoda bezpośrednia i zastępcza)





Zgodne z PN-EN 60974-4 (z opcjonalnym adapterem A 1422)



  • Pomiar rezystancji izolacji
  • Pomiar prądu upływu obwodu spawania
  • Pomiar prądu upływu w przewodzie ochronnym
  • Pomiar napięcia w obwodzie spawania bez obciążenia



Główne funkcjonalności



  • Wstępnie zdefiniowane automatyczne sekwencje pomiarowe (AUTOSEQUENCE®), zgodnie z: PN-EN 50678, PN-EN 50699, PN-EN 62368-1, PN-EN 60974-4, PN-EN 62353.
  • System etykietowania kodów QR i kodów kreskowych w połączeniu z autosekwencjami umożliwia użytkownikowi szybkie i proste testowanie urządzeń elektrycznych.
  • Grupy testowe: przyrządy mają wbudowane filtry funkcji pomiarowych zgodnie z ich obszarem zastosowania, co ułatwia użytkownikowi wybór odpowiednich funkcji.
  • Możliwość testowania IC-CPD: obsługa testowania kabli EV ładujących w  trybie 2 i  3 w połączeniu z obsługiwanymi adapterami.
  • Testowanie PRCD: obsługa wszystkich typów PRCD, w tym 2-biegunowych, 3-biegunowych, K/Di (warystorowych), S (3-biegunowych) i testowanie za pomocą sondy PE.
  • Testowanie bezpieczników: przyrząd posiada specjalny, zintegrowany moduł testowy do szybkiego testowania wszystkich typów bezpieczników.
  • Testy wysokonapięciowe (tylko MI 3360 F): przyrząd umożliwia pomiar wytrzymałości izolacji napięciem stałym (1500 V, 3000 V), który należy wykonać po naprawie lub konserwacji urządzeń elektrycznych.
  • Testowanie urządzeń medycznych (tylko MI 3360 M): przyrząd umożliwia testowanie urządzeń medycznych zgodnie z normą IEC/EN 62353 rozszerzoną o testy zgodne z normą IEC 60601.
  • Symulacja warunków pojedynczego uszkodzenia umożliwia testowanie urządzeń techniki fonicznej/wizyjnej, informatycznej i telekomunikacyjnej zgodnie z normą IEC/PN-EN 62368.
  • Testowanie sprzętu spawalniczego (tylko w połączeniu z A 1422): wszystkie modele OmegaEE XD obsługują testowanie sprzętu spawalniczego zgodnie z normą IEC/PN-EN 60974-4.
  • Urządzenia zamontowane na stałe: przyrządy mają zintegrowane dodatkowe zaciski testowe, które umożliwiają użytkownikowi proste testowanie urządzeń zamontowanych na stałe do instalacji elektrycznej.
  • Duża pamięć: obsługa kart pamięci microSD, w zestawie karta o pojemności 8 GB, możliwość rozszerzenia do 32 GB.
  • Oprogramowanie PC Metrel ES Manager: umożliwia tworzenie struktur pomiarowych, zdefiniowanych przez użytkownika autosekwencji (AUTOSEQUENCE®), profesjonalnych raportów z testów i przesyłanie danych do archiwizacji.
  • Ekran dotykowy: kolorowy ekran dotykowy o wysokiej rozdzielczości, 4,3" TFT.
  • Dwie możliwości sterowania: klawiatura i ekran dotykowy.
  • Aplikacja moblilna aMESM na systemy Android: umożliwia skanowanie kodów kreskowych / QR i przesyłanie wstępnie przygotowanych danych użytkownika





Funkcja   Zakres pomiarowy Rozdzielczość Dokładność

Ciągłość / Rezystancja przewodu ochronnego

1 Ciągłość (200 mA)

R



0.00 Ω ... 19.99 Ω



20.0 Ω ... 99.9 Ω



100.0 Ω ... 199.9 Ω



200 Ω ... 1999 Ω





0.01 Ω



0.1 Ω



0.1 Ω



1 Ω





±(2 % w.w. + 2

cyfry)

± 3 % w.w.



± 5 % w.w



± 5 % w.w.



1 Ciągłość (10 A, 25 A) R



0.00 Ω ... 19.99 Ω



20.0 Ω ... 99.9 Ω



100.0 Ω ... 199.9 Ω



200 Ω ... 999 Ω





0.01 Ω



0.1 Ω



0.1 Ω



1 Ω





±(2 % w.w. + 2

cyfry)

± 3 % w.w.

± 5 % w.w.


Wartość orientacyjna





Rezystancja izolacji (Riso, Riso-S)



2 Rezystancja izolacji,

Rezystancja izolacji z sondą (250 V, 500 V)

Riso


Riso - s



0.00 MΩ ... 19.99 MΩ


20.0 MΩ ... 99.9 MΩ


100.0 MΩ ... 199.9 MΩ





0.01 MΩ


0.1 MΩ


0.1 MΩ





±(3 % w.w. + 2 cyfry)

± 5 % w.w.

± 10 % w.w.



Napięcie wyj. Um 0 V ... 600 V 1 V ±(3 % w.w. + 2 cyfry)
3 Zastępczy prąd upływu, Zastępczy prąd upływu z sondą



Isub

Isub - S





0.00 mA ... 1.99 mA


2.00 mA ... 19.99 mA





0.01 mA

0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.





Rezystancja izolacji (Riso, Riso-S)


4 Różnicowy prąd upływu Idiff



0.000 mA ... 1.999 mA


2.00 mA ... 19.99 mA




1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)



± 5 % w.w.





Dotykowy prąd upływu


5 Dotykowy prąd upływu

Itou.


Itou, a.c.


Itou d.c.



0.000 mA … 1.999 mA

2.00 mA … 19.99 mA





1 μA

0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



Moc P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Bezpośredni prąd upływu


5 Prąd upływu w przewodzie PE

Ipe


Ipe, a.c.


Ipe, d.c.



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



Moc P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Ipe+Ifloating input (Ipe+Ifi)


5 Prąd upływu w przewodzie PE Ipe



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



4 Różnicowy prąd upływu



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



6I fi lfi



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



Ipe+Ifi

Idiff+Ifi

Ipe+Ifi

Idiff+Ifi



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





Wartość obliczana

Wartość obliczana





Itouch+Ifloating input (Itou+Ifi)


5 Dotykowy prąd upływu Itou



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



6 Ifi Ifi


0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



Itou + Ifi Itou + Ifi



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





Wartość obliczana

Wartość obliczana





Moc


Moc (czynna) P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (pozorna) S



0.00 VA … 19.99 VA


20.0 VA … 199.9 VA



200 VA … 1999 VA


2.00 kVA … 3.70 kVA





0.01 VA


0.1 VA



1 VA


10 VA





±(5 % w.w. + 10 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (bierna) Q



0.00 var … 19.99 var


20.0 var ... 199.9 var


200 var ... 1999 var


2.00 kvar … 3.70 kvar





0.01 var


0.1 var


1 var


10 var





±(5 % w.w. + 5 cyfr)


± 5 % w.w.


± 5 % w.w.


± 5 % w.w.



Współczynnik mocy PF



0.00 i … 1.00 i


0.00 c … 1.00 c





0.01

0.01





±(5 % w.w. + 5 cyfr)

±(5 % w.w. + 5 cyfr)



Współczynnik zawartości harmonicznych napięcia THDU

0.0 % … 99.9 %



0.1 %



±(5 % w.w. + 5 cyfr)
Współczynnik zawartości harmonicznych prądu THDI



0 mA ... 999 mA


0.00 A … 16.00 A





1 mA


0.01 A





±(5 % w.w. + 5 cyfr)

± 5 % w.w.



Cos fi Cos fi



0.00 i … 1.00 i


0.00 c … 1.00 c





0.01

0.01





±(5 % w.w. + 5 cyfr)

±(5 % w.w. + 5 cyfr)



Prąd I



0 mA … 999 mA


1.00 A … 16.00 A





1 mA


0.01 A





±(3 % w.w. + 5 cyfr)

± 3 % w.w.



Napięcie U



0.0 V … 199.9 A


200 V … 264 V





1 mA


0.01 A





±(3 % w.w. + 5 cyfr)

± 3 % w.w.





Upływ i moc

Itou
5 Dotykowy prąd upływu



Itou, a.c.


Itou, d.c.





0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfr)

± 5 % w.w.



Różnicowy prąd upływu Idiff



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfr)

± 5 % w.w.



Moc (czynna) P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (pozorna) S



0.00 VA … 19.99 VA


20.0 VA … 199.9 VA


200 VA … 1999 VA


2.00 kVA … 3.70 kVA





0.01 VA


0.1 VA


1 VA


10 VA





±(5 % w.w. + 10 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (bierna) Q



0.00 var … 19.99 var


20.0 var ... 199.9 var


200 var ... 1999 var


2.00 kvar … 3.70 kvar





0.01 var


0.1 var


1 var


10 var





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Współczynnik mocy PF



0.00 i … 1.00 i


0.00 c … 1.00 c





0.01

0.01





±(5 % w.w. + 5 cyfr)

±(5 % w.w. + 5 cyfr)





Współczynnik zawartości harmonicznych napięcia



THDU 0.0 % … 99.9 % 0.1 % ±(5 % w.w. + 5 cyfr)



Współczynnik zawartości harmonicznych prądu



THDI



0 mA ... 999 mA


0.00 A … 16.00 A





1 mA


0.01 A





±(5 % w.w. + 5 cyfr)

± 5 % w.w.





Cosine fi





Cos fi





0.00 i … 1.00 i





0.01





±(5 % w.w. + 5 cyfr)


Prąd I



0.00 c … 1.00 c

0 mA … 999 mA


1.00 A … 16.00 A





0.01


1 mA


0.01 A





±(5 % w.w. + 5 cyfr)

±(3 % w.w. + 5 cyfr)

± 3 % w.w.



Napięcie

U



0.0 V … 199.9 A


200 V … 264 V





0.1 V


1 V





±(3 % w.w. + 10 cyfr)

± 3 % w.w.





Test PRCD





7 Czas zadziałania





tΔN





0 ms … 300 ms (999 ms*)

(½xIΔN)0 ms … 300 ms (IΔN)


0 ms … 40 ms (5xIΔN)





1 ms

1 ms

1 ms





± 3 ms

± 3 ms

± 3 ms





7 Prąd zadziałania









0.2x IΔN … 2.2x IΔN





0.05x IΔN





± 0.1x IΔN





Test RCD


8 Czas zadziałania tΔN



0 ms … 300 ms (999 ms*) (½xIΔN)


0 ms … 300 ms (IΔN)


0 ms … 40 ms (5xIΔN)





1 ms



1 ms


1 ms





± 3 ms

± 3 ms

± 3 ms





8 Prąd zadziałania









0.2x IΔN … 2.2x IΔN





0.05x IΔN





± 0.1x IΔN



Napięcie dotykowe Uc



0.0 V … 19.9 V


20.0 V … 99.9 V





0.1 V


0.1 V





(-0 % / +15 %) w.w. ± 20 cyfr

(-0 % / +15 %) w.w.



Test przewodu PE (2-polowe, 3 polowe, S(3 polowe), S+) R



0.00 Ω … 19.99 Ω


20.0 Ω … 99.9 Ω


100.0 Ω … 199.9 Ω


200 Ω … 999 Ω





0.01 Ω


0.1 Ω


0.1 Ω


1 Ω





±(2 % w.w. + 2 cyfry)

± 3 % w.w.

± 5 % w.w.

Orientacyjna







Funkcja Zasada działania
10 Test przewodu PE (typ = K / Di (warystor) Napięcie jest przykładane pomiędzy zaciski PE wyłącznika PRCD-K. Wynik oceniony pozytywnie jeśli wyłącznik zadziała.
Przerwa w przewodzie PRCD Napięcie sieci jest podawane do głównego gniazda pomiarowego. Przyrząd po kolei dokonuje przerw w przewodach. Wynik oceniony pozytywnie jeśli wyłącznik zadziała.
11 Test PRCD sondą PE Napięcie sieci jest podawane do głównego gniazda pomiarowego. Napięcie bezpieczne, ale powodujące zadziałanie sprawnego wyłącznika PRCD zostaje przyłożone do zacisku P/S.





Funkcja Wynik Prąd pomiarowy   Zakres Rozdzielczość Dokładność

Test EV RCD


12 Czas zadziałania

tΔN a.c.
d.c. pulsacyjny (A)



½xIΔN


IΔN


2xIΔN


5xIΔN





0.0 ms … 300.0 ms


0.0 ms … 300.0 ms


0.0 ms … 150.0 ms


0.0 ms … 40.0 ms





0.1 ms


0.1 ms


0.1 ms


0.1 ms





± 3 ms


± 3 ms


± 3 ms


± 3 ms



    d.c. wygładzony



½xIΔN






IΔN





10xIΔN





0.0 ms … 999.9 ms


1.0 ms … 9.99 ms


0.0 ms … 999.9 ms


1.0 ms … 9.99 ms


0.0 ms … 300.0 ms





0.1 ms


0.01 ms


0.1 ms


0.01 ms


0.1 ms





± 3 ms


± 30 ms


± 3 ms


± 30 ms


± 3 ms



12 Prąd zadziałania IΔN

a.c.
d.c. pulsacyjny (A)
d.c. wygładzony





0.2x IΔN … 1.1x IΔN


0.2x IΔN … 1.5x IΔN


1.5 mA … 6.0 mA





0.05x IΔN


0.05x IΔN


0.05x IΔN





±0.1x IΔN


±0.1x IΔN



±0.1x IΔN







Funkcja Zasada działania
Test diagnostyczny EVSE (A 1632) Ten test jest wykonywany w połączeniu z zewnętrznym adapterem testowym. Specyfikacja techniczna znajduje się w instrukcji obsługi analizatora A 1632.





Funkcja   Zakres Rozdzielczość Dokładność
Test przewodu PE (EV RCD) R
9 Test przewodu PE (Standardowy prąd pomiarowy)



0.00 Ω … 19.99 Ω


20.0 Ω … 99.9 Ω


100.0 Ω … 199.9 Ω


200 Ω … 999 Ω





0.01 Ω


0.1 Ω


0.1 Ω


1 Ω





±(2 % w.w. + 2 cyfyr)


± 3 % w.w.


± 5 % w.w.


Orientacyjna



9 Test przewodu PE (Niski prąd pomiarowy)



0.00 Ω … 19.99 Ω


20.0 Ω … 99.9 Ω


100.0 Ω … 199.9 Ω


200 Ω … 999 Ω





0.01 Ω


0.1 Ω


0.1 Ω


1 Ω





±(2 % w.w. + 2 cyfyr)


± 3 % w.w.

Orientacyjna

Orientacyjna







Funkcja Zasada działania
Polaryzacja Tryb normalny … napięcie pomiarowe (< 50V)

Tryb aktywny … napięcie pomiarowe (sieciowe)





Funkcja   Zakres Rozdzielczość Dokładność
18 Cęgowy pomiar prądu I
Idiff
Ipe



0.10 mA … 9.99 mA


10.0 mA … 99.9 mA


100 mA … 999 mA


1.00 mA … 9.99 mA


10.0 A … 24.9 mA





0.01 mA


0.1 mA


1 mA


0.01 A


0.1 A





±(5 % w.w. + 10 cyfry)


±(5 % w.w. + 5 cyfry)


±(5 % w.w. + 5 cyfr)


±(5 % w.w. + 5 cyfr)


±(5 % w.w. + 5 cyfr)



Flash test
13 Prąd a.c. (pozorny)
I



0.00 mA … 2.50 mA




0.01 mA





±(5 % w.w. + 5 cyfr)



Rezystancja izolacji (sprzęt spawalniczy)
14 Riso



Riso





0.00 MΩ … 19.99 MΩ


20.0 MΩ … 99.9 MΩ


100.0 MΩ … 199.9 MΩ





0.01 MΩ


0.1 MΩ


0.1 MΩ





±(3 % w.w. + 2 cyfry)


± 5 % w.w.


± 10 % w.w.



Napięcie wyjściowe



Um





0 V … 600 V





1 V





±(3 % w.w. + 2 cyfry)







Prąd upływu obwodu spawania (Ileak W-PE Patrz rozdział “Dane techniczne” w instrukcji obsługi adaptera 3-fazowego.
Prąd upływu w przewodzie ochronnym (Idiff) Patrz rozdział “Dane techniczne” w instrukcji obsługi adaptera 3-fazowego.
Napięcie bez obciążenia Patrz rozdział “Dane techniczne” w instrukcji obsługi adaptera 3-fazowego.





Rezystancja izolacji (urządzenia medyczne)

14 Riso Riso



0.00 MΩ … 19.99 MΩ


20.0 MΩ … 99.9 MΩ






0.01 MΩ


0.1 MΩ






±(3 % w.w. + 2 cyfry)


± 5 % w.w.




Napięcie wyjściowe Um



0 V … 600 V





1V





±(3 % w.w. + 2 cyfry)





Prąd upływu urządzeń


15 Prąd upływu urządzeń (metoda bezpośrednia, różnicowa i zastępcza Ieq



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)


± 5 % w.w.



Ulpe (metoda bezpośrednia, różnicowa, zastępcza) Ulpe



0 V … 299 V





0 V … 299 V




Moc (metoda bezpośrednia i różnicowa) P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Prąd upływu części stosowanych


16 Prąd upływu części stosowanych (metoda bezpośrednia i zastępcza) Iap



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)


± 5 % w.w.



Uap (metoda bezpośrednia i zastępcza) Uap



0 V … 299 V





1 V





±(2 % w.w. + 2 cyfry)



Moc (metoda bezpośrednia) P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Dotykowy prąd upływu (urządzenia medyczne)


5 Dotykowy prąd upływu Itou



0.000 mA … 1.999 mA

2.00 mA … 19.99 mA





1 μA

0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



UIpe Ulpe



0 V … 299 V





1 V





±(2 % w.w. + 2 cyfry)



Moc P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)


± 5 % w.w.


± 5 % w.w.


± 5 % w.w.





Prąd upływu pacjenta


Prąd upływu pacjenta Ip
Ip, a.c.
Ip, d.c.



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)


± 5 % w.w.



Moc (metoda bezpośrednia) P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)


± 5 % w.w.


± 5 % w.w.


± 5 % w.w.





Napięcie SELV/PELV


12 Napięcie (u trms, Uac)



U trms

U ac





0.0 V … 199.9 V


200 V … 264 V





0.1 V


1 V





±(2 % w.w. + 10 cyfr)


± 2 % w.w.



Voltage Udc U dc



0.0 V … 199.9 V


200 V … 264 V





0.1 V


1 V





±(2 % w.w. + 10 cyfr)


± 2 % w.w.



Częstotliwość Częst.



0 Hz (DC)


15.0 Hz … 499.9 Hz





0.1 Hz





Orientacyjna

±(0,2 % w.w. + 1 cyfra)







Funkcja Zasada działania
Sprawdzenie bezpiecznika Kontroler bezpieczników, zintegrowany z urządzeniem OmegaEE XD jest przeznaczony do weryfikacji bezpieczników.
Sygnał dźwiękowy ciągły ... bezpiecznik sprawny
Brak sygnału dźwiękowego ... bezpiecznik przepalony
1 Zakres pomiarowy (zgodnie z PN-EN 61557-4) 0.08 Ω … 199.9 Ω
Prąd pomiarowy 0.2 A, 10 A, 25 A
Źródło prądu (przy nominalnym napięciu sieciowym, przy użyciu standardowych akcesoriów)

> 0.2 A @ R < 2 Ω

> 10 A @ R < 0.1 Ω @ 230 V

> 25 A przy zwartym obwodzie @ 230 V

Napięcie obwodu otwartego < 9 V a.c.
2 Zakres pomiarowy (zgodnie z PN-EN 61557-2) 0.08 MΩ … 199.9 MΩ
Napięcia znamionowe Un 250 V, 500 V (- 0 %, + 10 %)
Prąd zwarciowy maks. 2.0 mA
3 Zakres pomiarowy (zgodnie z PN-EN 61557-2) 0.02 mA … 19.99 mA
Napięcie obwodu pomiarowego 230 V a.c., 110 V a.c.
Wyświetlany jest prąd obliczony dla napięcia zasilania (110 V lub 230 V).
4 Zakres pomiarowy (zgodnie z PN-EN 61557-16) 0.010 mA … 19.99 mA
Wpływ prądu obciążenia < 0.02 mA / A
5 Zakres pomiarowy (zgodnie z PN-EN 61557-16 0.010 mA … 19.99 mA
6 Zakres pomiarowy (zgodnie z PN-EN 61557-16) 0.02 mA … 19.99 mA
Napięcie wyjściowe ≤250 V a.c., maks, ≤2 mA
*Zgodnie z normą AS/NZS 3017
7 Typ prądu pomiarowego sinusoidalny (AC), pulsujący (A, F), DC wygładzony (B, B+)
Prądy pomiarowe (IΔN) 10 mA, 15 mA, 30 mA
Wielkość prądu testowego (Norma dla PRCD to AS/NZS 3017) ± 5%
Wielkość prądu testowego (ogólnie) -0/+10%
9 Zakres pomiarowy (zgodnie z PN-EN 61557-4) 0.08 Ω … 199.9 Ω
Źródło prądu (przy nominalnym napięciu sieciowym, przy użyciu standardowych akcesoriów) > 0.2 A @ R < 2 Ω
Napięcie obwodu otwartego < 9 V a.c.
10 Napięcie obwodu otwartego 24 V
Rezystancja wyjściowa 220 Ω ± 10 % (IΔN = 30 mA), 620 Ω ± 10 % (IΔN = 10 mA)
11 Napięcie pomiarowe (aktywny) > 100 V a.c.
Maksymalny prąd < 1 mA
12 Źródło prądu cca 5 mA @ R < 2 Ω
13 Napięcie otwartego obwodu pomiarowego 1500 V, 3000 V (-0/+5%) @ napięcie zasilające 115 V, 230 V
Prąd zwarciowy < 3.5 mA
Rezystancja wyjściowa 480 kΩ @ 1500 V, 960 kΩ @ 3000 V,
14 Zakres pomiarowy (zgodnie z PN-EN 61557-2) 0.08 MΩ … 199.9 MΩ
Napięcie znamionowe Un 500 V (- 0 %, + 10 %)
Prąd zwarciowy max. 2.0 mA
15 Zakres pomiarowy dla metody bezpośredniej i różnicowej (zgodnie z PN-EN 61557-16) 0.010 mA … 19.99 mA
Zakres pomiarowy dla metody zastępczej 0.020 mA … 19.99 mA
Wpływ prądu obciążenia (metoda różnicowa) < 0.02 mA/A
16 Zakres pomiarowy dla metody bezpośredniej (zgodnie z PN-EN 61557-16) 0.010 mA … 19.99 mA
Zakres pomiarowy dla metody zastępczej (zgodnie z PN-EN 61557-16) 0.020 mA … 19.99 mA
Źródło napięcia ≤250 V a.c. maks, ≤2 mA
17 Typ wyniku True r.m.s (TRMS), AC, DC
Rezystancja wejściowa Wejście P/S do uziemienia - 200 kΩ
Wejście PE do uziemienia - 200 kΩ
Nominalny zakres częstotliwości 0 Hz (DC), 15 Hz … 500 Hz
Przepustowość 1 kHz
18 Nominalny zakres częstotliwości 50 Hz ... 200 Hz





Dane ogólne

Zasilanie
Napięcie zasilające 110 V / 230 V AC, 50 Hz / 60 Hz
Tolerancja napięcia zasilającego ±10 %
Maksymalny pobór mocy 300 VA (bez obciążenia gniazda pomiarowego)
Maksymalne obciążenie 10 A ciągle, 16 A krótkotrwale, 1.5 kW motor
Kategoria przepięciowa CAT II / 300V
Wysokość pracy ≤ 2000 m
Kategorie pomiarowe Cat II / 300 V
Gniazdo pomiarowe Cat II / 300 V
Przewód pomiarowy Cat II / 300 V
Wysokość pracy ≤ 2000 m
Klasyfikacje ochrony
Zasilanie zasilanie sieciowe - Klasa I, tylko zasilanie bateryjne -  Klasa II
Stopień zanieczyszczenia 2
Stopień ochrony IP 40, IP 20 (główne gniazdo pomiarowe)
Obudowa Odporny na wstrząsy plastik / przenośna
Środowisko pracy Do użytku wewnątrz
Wyświetlacz Kolorowy wyświetlacz TFT, 4,3 cala, 480 x 272 pikseli
Ekran dotykowy Pojemnościowy
Klasyfikacje EMC
Emisja Klasa B
Odporność Środowisko przemysłowe
Komunikacja
Pamięć zależy od rozmiaru karty microSD
Ilość portów RS232 2
USB 2.0 Standardowy port USB typu B
Bluetooth Klasa 1
Wymiary (sz x w x d) 31 cm × 13 cm × 25 cm
Waga 6.1 kg
Warunki referencyjne
Zakres temperatur referencyjnych 15 °C … 35 °C
Zakres wilgotności referencyjnej 35 % … 65 % RH
Warunki pracy
Zakres temperatur roboczych 0 °C … +40 °C
Maksymalna wilgotność względna (RH) 85 % RH (0 °C … 40 °C), bez kondensacji
Warunki przechowywania
Zakres temperatur -10 °C … +60 °C
Maksymalna wilgotność względna

90 % RH (-10 °C … +40 °C)

80 % RH (40 °C … 60 °C)





Przyrządy z serii OmegaEE zapewniają możliwość testowania urządzeń zgodnie z poniższymi normami:

  • PN-EN 50699 Badania okresowe urządzeń elektrycznych
  • PN-EN 50678 Wymagania ogólne do badań bezpieczeństwa urządzeń elektrycznych po naprawie
  • PN-EN 62368-1 Urządzenia techniki fonicznej/wizyjnej, informatycznej i telekomunikacyjnej
  • PN-EN 62353 Medyczne urządzenia elektryczne - Badania okresowe oraz badania po naprawie medycznych urządzeń elektrycznych
  • PN-EN 60601 Medyczne urządzenia elektryczne1
  • PN-EN 60947-4 Arc welding equipment – Periodic inspection and testing2
  • PN-EN 62752 In-cable control and protection device for mode 2 charging of electric road vehicles (IC – CPD)





Zastosowanie

  • Badanie urządzeń elektrycznych
  • Badanie urządzeń medycznych
  • Badanie urządzeń spawalniczych
  • Badanie przewodów EV ładujących w trybie 23
  • Badanie przewodów EV ładujących w trybie 34
  • Testowanie wyłączników PRCD
  • Testowanie przenośnych rozdzielnic zasilających.
  • Testowanie urządzeń z wejściami nie uziemionymi (pływającymi) (unikalna funkcja pomiarowa).
  • Badanie urządzeń trójfazowych
  • 1Pokrywa część zakresu / 2Przy wykorzystaniu adaptera A 1422 / 3Przy wykorzystaniu adaptera A 1632 lub A 1532 / 4Przy wykorzystania adaptera A 1832





Funkcja pomiarowa

MI 3365

MI 3365 25A

MI 3365 M

MI 3365 F

Oględziny

+

+

+

+

Test bezpiecznika

+

+

+

+

Ciągłość przewodów ochronnych / rezystancja uziemienia ochronnego

prądem 200mA

+

+

+

+

Ciągłość przewodów ochronnych / rezystancja uziemienia ochronnego

prądem 10A, 25A

-

+

+

+

Rezystancja izolacji / rezystancja izolacji z sondą

+

+

+

+

Zastępczy prąd upływu / zastępczy prąd upływu z sondą

+

+

+

+

Różnicowy prąd upływu

+

+

+

+

Prąd upływu w przewodzie PE (metoda bezpośrednia)

+

+

+

+

Dotykowy prąd upływu

+

+

+

+

Prąd upływu wejścia nieuziemionego (pływającego)(metoda bezpośrednia i różnicowa)

+

+

+

+

Dotykowy prąd upływu wejścia nieuziemionego (pływającego)(metoda bezpośrednia)

+

+

+

+

Test polaryzacji / aktywny test polaryzacji

+

+

+

+

Moc (P, S, Q, PF, THDu, THDi, Cos fi, I, U)

+

+

+

+

Test wył. PRCD (2 polowe, 3 polowe, K/Di (warystor), S (3-polowe)

+

+

+

+

Testowanie IC-CPD, EV-RCD, (test przewodu PE, prąd zadziałania, czas zadziałania)

+

+

+

+

Napięcie SELV/PELV

+

+

+

+

Test diagnostyczny EVSE

+

+

+

+

Test wył. RCD (typ A, AC, B, B+, F)

+

+

+

+

Test wytrzymałości dielektrycznej - Flash test (1500V, 3000V)

-

-

-

+

Prąd upływu urządzenia (metoda bezpośrednia, różnicowa, zastępcza), IEC/PN-EN 62353

-

Opcja

+

-

Prąd upływu części stosowanych zgodnie z IEC/PN-EN 62353

-

Opcja

+

-

Prąd upływu pacjenta zgodnie z IEC/PN-EN 62353, IEC/PN-EN 60601

-

Opcja

+

-

Prąd upływu obwodu spawania, (z opcjonalnym adapterem A 1422) zgodnie z IEC/PN-EN 60974-4

+

+

+

+

Prąd upływu obwodu pierwotnego, (z opcjonalnym adapterem A 1422) zgodnie z IEC/PN-EN 60974-4

+

+

+

+

Napięcie na zaciskach obwodu spawania w stanie bez obciążenia, (z opcjonalnym adapterem A 1422) zgodnie z IEC/PN-EN 60974-4

+

+

+

+

Pomiar prądu cęgami (z opcjonalnymi cęgami A 1283)

+

+

+

+

Sprawdzenia funkcjonalne

+

+

+

+





Zestawy MI 3365 / MI 3365 25A / MI 3365 M

  • Miernik MI 3365 OmegaEE XD
  • A 1493 Przewód zasilający L=2m 1.5mm2 EU, 2 szt.
  • A 1340 Przewód pomiarowy, L=1,5m 2,5mm2, czarny
  • A 1014 Sonda ostrzowa, czarna, CAT III 1000V
  • A 1013 Sonda krokodylkowa, czarna, CAT III 1000V
  • A 1271 Torba transportowa na akcesoria, Rozmiar: S
  • A 1727 Przewód USB L=1m
  • Instrukcja obsługi
  • Świadectwo wzorcowania
  • Oprogramowanie Metrel ES Manager (wersja Advanced)









do góry
Sklep jest w trybie podglądu
Pokaż pełną wersję strony
Sklep internetowy Shoper Premium
