Producent: MEGGER (przejdź do produktów)

Miernik instalacji Megger MFT-X1

Przejdź do sekcji Opinie

Dostępność:

dostępny

Czas wysyłki: 5 dni robocze

Dostawa

od 0,00 zł - Kurier InPost

7 590,00 zł

Cena regularna: 8 931,03 zł

-15%

Ilość

szt.

Zapytaj o produkt

Udostępnij

Opis

Koszty dostawy

Pliki

Opinie

Produkty powiązane

Miernik instalacji Megger MFT-X1

Przyrząd MFT-X1 pozwala szybko, efektywnie i niezawodnie wykonywać pomiary instalacji elektrycznych zgodnie z najnowszymi normami. Intuicyjny, oznaczony kolorami interfejs zapewnia łatwość obsługi, a zaawansowane technologie oszczędzają czas i gwarantują wiarygodne wyniki.

Technologia pomiaru impedancji True Loop™ opiera się na opatentowanym rozwiązaniu Confidence Meter™, które eliminuje problemy związane z pomiarami pętli. Zapewnia dokładne wyniki nawet w warunkach obecności zakłóceń elektrycznych. W połączeniu ze zautomatyzowanymi pomiarami zabezpieczeń RCD znacznie skraca ona czas pracy w miejscu instalacji i zwiększa wydajność.

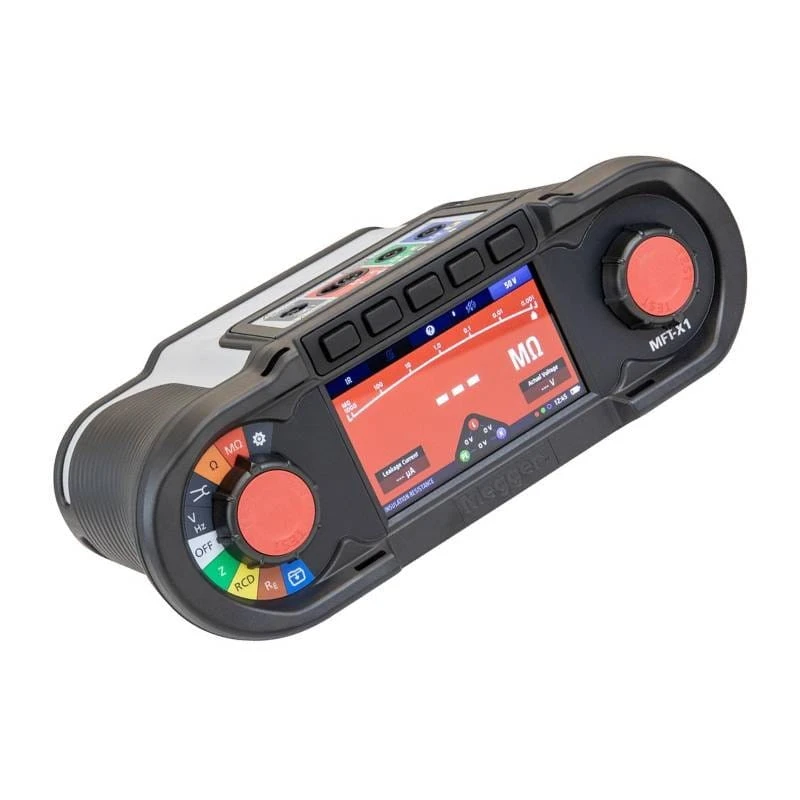

Kolory na ekranie odpowiadają barwom na pokrętle wyboru, co zapewnia pewną obsługę nawet w warunkach słabego oświetlenia. Szybka wymiana akumulatora bez użycia narzędzi i wytrzymała konstrukcja o stopniu ochrony IP54 umożliwiają pracę w dowolnym środowisku, maksymalizując wydajność i efektywność.

Przyrząd MFT-X1 został stworzony z myślą o przyszłości. Możliwość uaktualnienia systemu operacyjnego przez użytkownika pozwala łatwo zaktualizować przyrząd o najnowsze normy i przepisy z użyciem karty pamięci microSD. Przyszłościowe rozwiązania obejmują również nowe technologie. W połączeniu z adapterem EVCA przyrząd MFT-X1 staje się kompleksowym rozwiązaniem do certyfikowania instalacji w punktach ładowania. Pozwala to rozszerzyć zakres usług o rozwijający się segment pojazdów elektrycznych.

Bezproblemowa integracja z oprogramowaniem CertSuite™ Installation umożliwia rejestrowanie wyników pomiarów i błyskawiczne generowanie profesjonalnych raportów oraz certyfikatów — wystarczy kilka kliknięć. Dzięki temu zmniejsza się nakład pracy.

Specyfikacja techniczna miernika Megger MFT-X1

Funkcje i parametry pomiarowe

Pomiar napięcia
Zakres pomiaru napięcia	0,001 V do 2 V (zakres mV), 2 V do 600 V (zakres V), 1000 V DC (obwody wg klasyfikacji CAT)
Rodzaj badanego napięcia	Trms, AC, DC
Pomiary wielofazowe	Automatyczne pomiary wielofazowe po stwierdzeniu obecności zasilania trójfazowego
Pomiar prądu (bezstykowo)
AC Trms	przy zastosowaniu akcesoriów opcjonalnych: Cęgi prądowe MCC1010
Zakres pomiaru prądu	MCC1010: 1 mA do 300 A
Pomiar ciągłości/rezystancji
Zakres pomiarowy – wyświetlacz cyfrowy	0,01 Ω do 900 kΩ dostrajany automatycznie
Zakres pomiarowy – łuk analogowy	0 Ω do 1 MΩ w skali logarytmicznej
Napięcie pomiarowe	4 V DC do 5 V DC
Prąd pomiarowy (znamionowy)	>200 mA 0 Ω >< 2 Ω
	10 mA
	Automatyczne ograniczenie przy wysokiej rezystancji (aktualna wartość prądu wyświetlana na ekranie)
Biegunowość pomiaru	Biegunowość dodatnia
Zakres działania brzęczyka	> 0.01 Ω < 2 kΩ
Próg zadziałania brzęczyka	0.3, 0.5, 1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 100, 200 Ω
Testy izolacji
Zakres pomiarowy – wyświetlacz cyfrowy	0,001 MΩ do 999 MΩ dostrajany automatycznie
Zakres pomiarowy – łuk analogowy	0,001 MΩ do >1000 MΩ w skali logarytmicznej
Napięcie pomiaru izolacji	50 V DC do 1000 V DC + Zmienne 50 V do 999 V
Prąd pomiarowy	1 mA do 2 mA
Stabilizowane napięcie wyjściowe	Napięcie wyjściowe stabilizowane -0% do +2% + 2 V
Testy impedancji pętli TrueLoop™ 2-przewodowe – wszystkie tryby
Tryby pomiarowe	Tryb 1: Bez wyzwolenia zabezpieczeń
	Tryb 2: Wysokoprądowy
	Tryb 3: Wysokiej rozdzielczości
Rozdzielczość	Bez wyzwolenia zabezpieczeń: 0.01 Ω
	Wysokoprądowy: 0.01 Ω
	Wysokiej rozdzielczości: 0.001 Ω
Zakres napięcia	Bez wyzwolenia zabezpieczeń: 48 V AC do 280 V AC
	Wysokoprądowy: 48 V AC do 550V AC
	Wysokiej rozdzielczości: 48 V AC do 550 V ACMFT
Zakres częstotliwości	45 Hz do 65 Hz (wszystkie tryby)
Pomiary 3-fazowe	Bez wyzwolenia zabezpieczeń: Tylko 1-fazowe
	Wysokoprądowy: 3-fazowe
	Wysokiej rozdzielczości: 3-fazowe
3-przewodowe bez wyzwolenia zabezpieczeń
Tryby pomiarowe	RCD (bez wyzwolenia)
Tryby pomiarowe	RCD EV pojazdów elektrycznych (bez wyzwolenia dla 6 mA RDC)
Rozdzielczość	0.01 Ω
Zakres napięcia	48 V AC do 280 V
Zakres częstotliwości	45 Hz do 65 Hz
Pomiary 3-fazowe	Tylko 1-fazowe
Wyliczenia spadku napięcia	Wymagana impedancja Zref (Ze) i prąd obwodu (I-vdrop)
Dokładność spadku napięcia	Zależna od dokładności impedancji pętli
Testy RCD
Obsługiwane typy RCD	Typ AC, A, B, AC(S), A(S), B(S)
Automatyczna sekwencja pomiaru RCD	1/2x I∆n, 1x I∆n, 2x I∆n, 5x I∆n, Rampa, 0º/180º (programowane przez użytkownika)
Test rampy	10 mA do 1000 mA
Testy RDC	6 mA RDC
Napięcie przy uszkodzeniu (dotykowe)	0 V do 253 V
Pomiar uziemień
2-przewodowy	2-przewodowy pomiar rezystancji uziemienia

Specyfikacja

Pomiar napięcia

Funkcja	Zakres	Dokładność
Napięcie DC	0 V ... ±1000 V	±1% ± 3 cyfry
Napięcie AC/TRMS	0 V – 600 V (15 – 500 Hz)	±2% ± 1 cyfra
Częstotliwość	15 Hz – 99 Hz	±0.5% ± 2 cyfry
Częstotliwość	100 Hz – 500 Hz	±2.0% ± 2 cyfry

Pomiar napięcia mV

Funkcja	Zakres	Dokładność
mV AC/TRMS	0 mV do ±1999 mV (50 / 60 Hz)	±1% ± 3 cyfry
mV DC	0 mV do ±1999 mV	±1% ± 3 cyfry

Prąd

Funkcja	Zakres	Dokładność
Prąd AC/TRMS	0.001 A – 0.100 A	±2% ±3 cyfry
	0.100 A – 2.000 A	±2% ±3 cyfry
	2.00 A – 20.00 A	±2% ±3 cyfry
	20.0 A – 300.0 A	±2% ±3 cyfry
Pasmo częstotliwości	15 Hz – 500 Hz
Wpływ częstotliwości	30 Hz – 500 Hz ≤0.25 %

Rezystancja i ciągłość obwodu

Funkcja	Zakres	Prąd pomiarowy	Dokładność
200 mA	0.01 Ω – 99.9 Ω	(0 Ω – 2 Ω) 205 mA ±5 mA	±3% ±2 cyfry
10 mA	0.01 Ω – 99.9 Ω	10 mA	±3% ±2 cyfry
10 mA	100 Ω – 999 kΩ	10 mA	±5% ±2 cyfry
Napięcie otwartego obwodu	4 V do 5 V

EN 61557-4 Zakres pomiarowy: 0.10 Ω do 999 kΩ.

Test izolacji

Funkcja	Zakres	Dokładność
1000 V	0.001 – 999 MΩ	±3% ±2 cyfry
500 V	0.001 – 500 MΩ	±3% ±2 cyfry
500 V	> 500 MΩ	±10%
250 V	0.001 – 250 MΩ	±3% ±2 cyfry
250 V	> 250 MΩ	±10%
100 V	0.001 – 100 MΩ	±3% ±2 cyfry
100 V	> 100 MΩ	±10%
50 V	0.001 – 50 MΩ	±3% ±2 cyfry
50 V	> 50 MΩ	±10%
VAR 50 V – 999 V	Prąd upływu > 1 mA	±3% ±2 cyfry
VAR 50 V – 999 V	Prąd upływu < 1 mA	±10%
Prąd upływu	0.1 μA – 1.99 mA	±10%
Napięcie wyjściowe	-0% + 2% +2 V przy znamionowym obciążeniu i mniejszym
Wskazania napięcia	±1% ± 3 V
Prąd zwarciowy	1.5 mA znamionowo
Prąd pomiarowy przy obciążeniu	1 mA przy min wartościach zaliczenia
Maksymalna pojemność	2 μF przy stabilnym odczycie, 5 μF maksymalnie

EN61557-2 Zakres pomiarowy: 0.10 MΩ do 999 MΩ.

Pomiar pętli metodą 2-przewodową bez wyzwolenia RCD (L-PE, L-N, L-L)

Funkcja	Zakres	Dokładność
2-przewodowa wysokiej rozdzielczości	0.001 – 9.999	±2% ±0.030 Ω
2-przewodowa	0.01 Ω - 9.99 Ω	±2% ±5 cyfr
	10.0 Ω - 99.9 Ω	±10% ±5 cyfr
	100 Ω - 1999 Ω	±10% ±5 cyfr
Napięcie zasilania	48 V – 550 V
Częstotliwość zasilania	45 Hz – 65 Hz

EN61557-3 Zakres pomiarowy: 0.30 Ω do 1999 Ω

Pomiar pętli metodą 2-przewodową L-PE z RCD

Funkcja	Zakres	Dokładność
	0.01 Ω - 1999 Ω	±10% ±5 cyfr
Napięcie zasilania	48 V – 280 V
Częstotliwość zasilania	45 Hz – 65 Hz

EN61557-3 Zakres pomiarowy: 1.00 Ω do 1999 ΩMFT

Pomiar pętli metodą 3-przewodową L-PE z RCD

Oznaczenie	Prąd pomiarowy	Zastosowanie
RCD	15 mA	Dla obwodów chronionych przez RCD o prądzie zadziałania ≤ 30 mA
RDC EV	3 mA	Dla obwodów ładowarek pojazdów elektrycznych chronionych przez RDC oraz RCD typu A o prądzie zadziałania ≤ 30 mA

Funkcja	Zakres	Dokładność
	0.01 Ω - 9.99 Ω	±2% ±5 cyfr
	10.0 Ω - 199 9 Ω	±10% ±5 cyfr
Napięcie zasilania	48 V – 280 V
Częstotliwość zasilania	45 Hz – 65 Hz

EN61557-3 Zakres pomiarowy: 1.00 Ω do 1999 Ω

Testy RCD

Typ A i AC

Typ RCD	AC, A, AC(S), A(S)
Znamionowy prąd zadziałania RCD(IΔn)	10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, 1000 mA, VAR
1/2x I∆n bez wyzwolenia	-10% – +0% 0.5 IΔn
1x I∆n, 2x I∆n, 5x I∆n – prąd przemienny AC	-0% – +10% M • IΔn
1x I∆n, 2x I∆n, 5x I∆n – prąd DC	-0% – +10% 1.4 • M • IΔn
Czas wyzwolenia	±1% ±1 ms
Prąd wyzwolenia (rampa)	± 5%
Napięcie uszkodzenia (0 V – zasilanie)	+5% +15% ±0.5 V
Napięcie zasilania	48 V – 280 V
Częstotliwość napięcia zasilania	45 Hz – 65 Hz

Typ B

Typ RCD	B, B(S)
Znamionowy prąd zadziałania RCD(IΔn)	10 mA, 30 mA, 100 mA, 300 mA
1/2x I∆n bez wyzwolenia	-10% – +0% (0.5 IΔn)
1x I∆n, 2x I∆n, 5x I∆n	-0% – +10% (2 IΔn)
Czas wyzwolenia	±1% ±1 ms
Prąd wyzwolenia (rampa)	± 5%
Napięcie przy uszkodzeniu (0 V – nap. zasilania)	+5% +15% ±0.5 V
Napięcie zasilania	48 V – 280 V
Częstotliwość napięcia zasilania	45 Hz – 65 Hz

RDC (DC do ładowarek elektrycznych) z 30 mA RCD typu A

Prąd pomiarowy	2,0 mA narastające do 6,3 mA przez 2 s, utrzymanie wartości przez 10 s
Czas wyzwolenia	±1% ±1 ms
Prąd wyzwolenia (rampa)	± 5%
Napięcie przy uszkodzeniu (0 V – nap. zasilania)	+5% +15% ±0.5 V
Napięcie zasilania	48 V – 280 V
Częstotliwość napięcia zasilania	45 Hz – 65 Hz

Pomiar uziemień

Funkcja	Zakres	Dokładność
Pomiar 2-przewodowy	0.01 Ω – 1999 Ω	±2% ±3 cyfry
Częstotliwość	128 Hz
Prąd pomiarowy	25 V 4.5 mA / 50 V 450 μA
Maksymalna rezystancja elektrody pomocniczej	5 kΩ przy 25V lub 100 kΩ przy 50 V

EN61557-5 Zakres pomiarowy: 1 Ω do 1999 Ω.

Zasilanie

Akumulator Li-ion	9,2 V DC 4400 mAh (bezobsługowy) + wskaźnik stanu ładowania
AA NiMH	9,2 V DC (wykorzystując koszyk na 8xAA i adapter montażowy), pojemność zależna od zastosowanych ogniw
AA Alkaliczne	12 V DC (wykorzystując koszyk na 8xAA i adapter montażowy)
Ładowarka	Parametry wejściowe: 110 V/230 V AC 50/60 Hz, 1,3 A
Ładowarka	Parametry wyjściowe: 3A 8,4 V DC
Żywotność baterii	Li-ion; 4400 mAh ~ 16 godzin pracy (czas określony na podstawie typowej charakterystyki pracy)
Czas ładowania baterii	Li-ion – 2,5 do 3 godzin (zależnie od temperatury otoczenia)

Parametry środowiskowe

Warunki	Zakres
Temperatura pracy	-10 °C do +55 °C
Temperatura przechowywania	-25 °C do +70 °C
Wilgotność pracy	90% R.H. przy maks. +40 °C
Klasa szczelności IP	IEC 60529: IP 54
Wibracje	MIL-PRF-28800F:Klasa 2

Parametry fizyczne

Długość	274 mm (10.79 ”)
Szerokość	96 mm (3.78 ”)
Głębokość	143 mm (5.63 ”)
Waga (samo urządzenie)	1.57 kg (3.46 Ib)
Waga transportowa zestawu	5.6 kg (12.35 ib)

Zakres dostawy

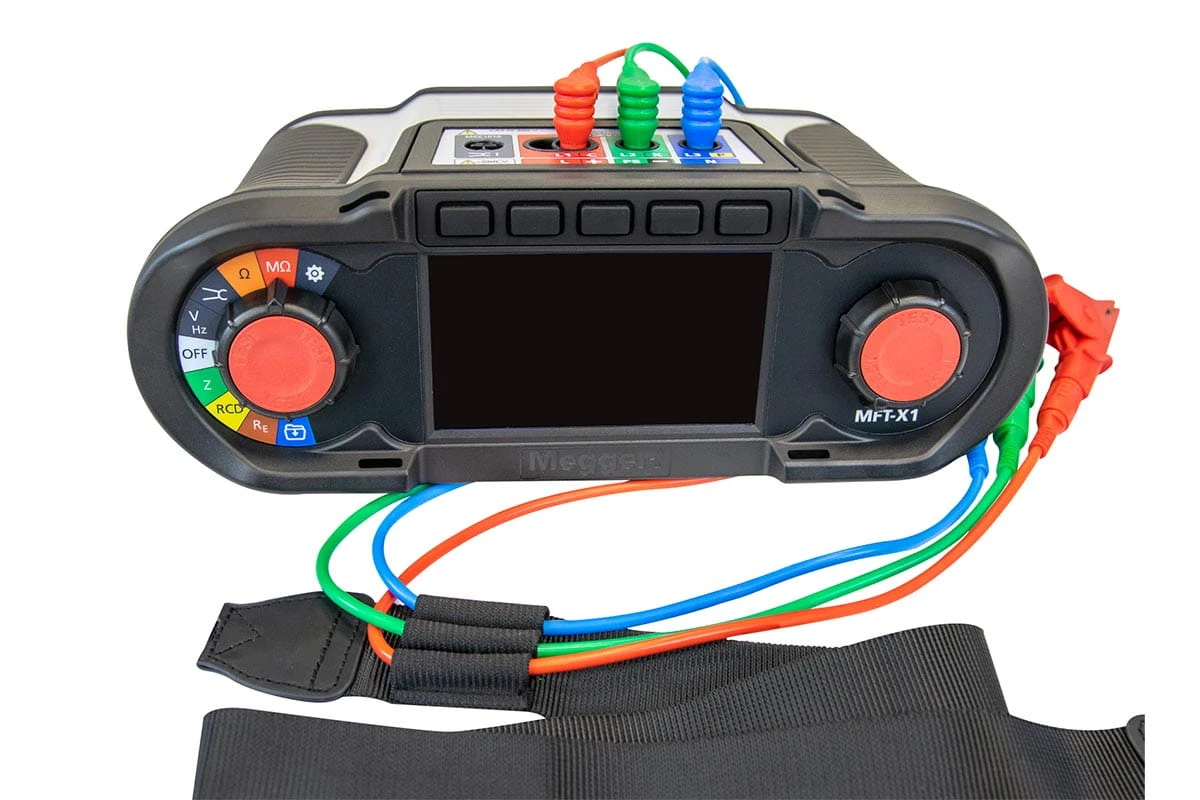

Wielofunkcyjny miernik instalacji MFT-X1
Sonda pomiarowa SP5 z przyciskiem TEST
Czerwony przewód, sonda, zacisk i chwytaki
Niebieski przewód, sonda, zacisk i chwytaki
Zielony przewód, sonda, zacisk i chwytaki
Akumulator litowo-jonowy 4400 mAh
Ładowarka do akumulatora litowo-jonowego
Przewód pomiarowy z brytyjską wtyczką sieciową SIA10
Pasek na szyję

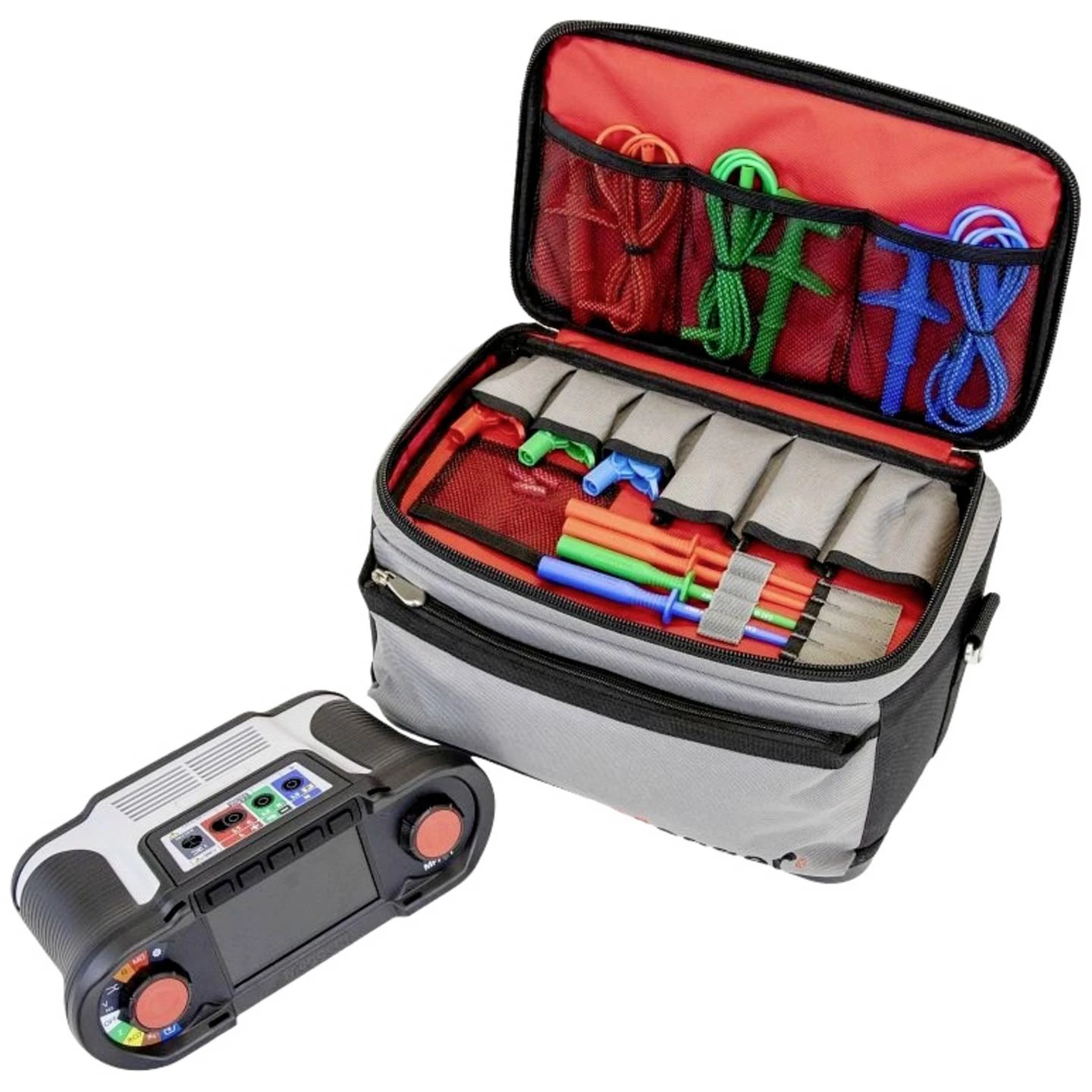

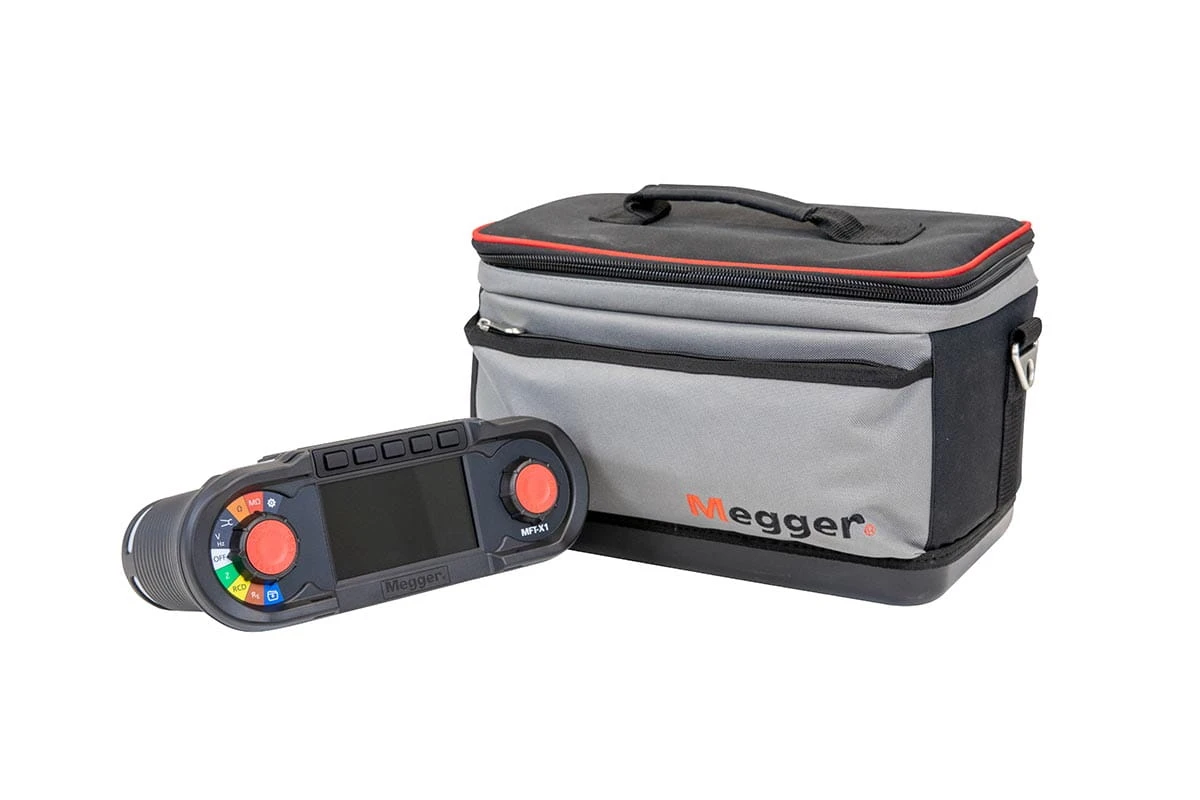

Wielofunkcyjna sztywna torba transportowa
Poradnik szybkiego startu
Certyfikat kalibracji

Akcesoria opcjonalne:

Futerał 1013-453
Sonda testowa Przełączana sonda testowa SP5. 1002-774
Pasek na szyję 1013-454
Moduł baterii 8x AA Moduł baterii alkalicznej z szybkozłączem z ogniwami AA. 1013-452
Cęgi MCC1010 Cęgi prądowe. 1010-516
Adapter gniazda MSA1363 Adapter gniazda UK. 1013-837
Adapter lampy LA-KIT Zestaw adaptera lampy. 1014-833
