Miernik rezystancji uziemienia MRU 120HD

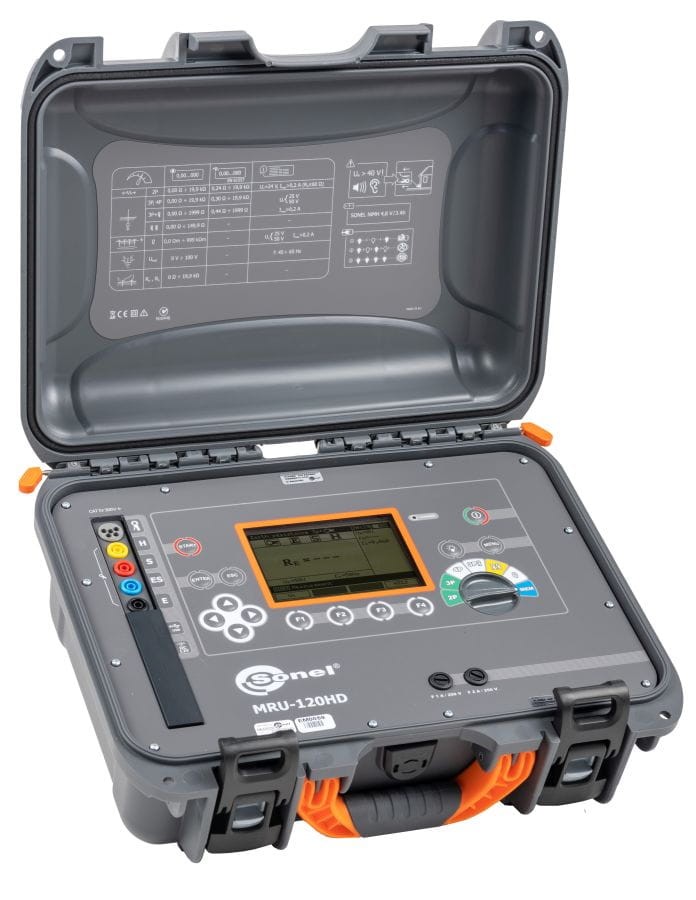

Miernik rezystancji uziemienia MRU-120HD

Przyrząd MRU-120HD oferuje pomoc w pomiarach rezystancji uziemień:

metodą techniczną (3p, 4p),
z użyciem dodatkowych cęgów (uziemienia wielokrotne – bez konieczności rozpinania złącz kontrolnych),
oraz metodą dwucęgową - w niektórych sytuacjach możliwy pomiar bez konieczności stosowania sond pomocniczych wbijanych do gruntu.

Przyrząd dedykowany do pomiarów uziemień w energetyce - zakres pomiarowy (pomiary zgodne z normą PN-EN 61557) od 0,30 Ω.

Uzupełnieniem możliwości przyrządu są pomiary rezystywności gruntu, oraz ciągłości połączeń ochronnych i wyrównawczych.

Wariant HD miernika MRU-120 oznacza przeznaczenie do trudnych warunków, gdzie nie ma miejsca na kompromisy, a przyrządy muszą odznaczać się wytrzymałością na uderzenia, zachlapania, błoto i kurz.

Metody Pomiarowe

Z wykorzystaniem elektrod pomocniczych (metoda 3- i 4-przewodowa)

Z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych)

Z wykorzystaniem dwóch cęgów (do pomiaru uziemień, gdy nie jest możliwe zastosowanie elektrod pomocniczych)

Rezystywności gruntu (metodą Wennera)

Ciągłość połączeń wyrównawczych i ochronnych prądem ≥200 mA z funkcją autozerowania – spełnia wymogi normy PN-EN 61557-4

Niezrównana odporność na ciężkie warunki środowiskowe – obudowa walizkowa zapewnia ochronę przed wnikaniem pyłów i wody oraz zabez-piecza przed skutkami upadków

Pomiar rezystancji elektrod pomocniczych RS i RH

Pomiar napięcia zakłócającego

Pomiar częstotliwości sygnału zakłócającego

Pomiar w obecności napięć zakłócających pochodzących od sieci o czę-stotliwości 50 Hz i 60 Hz

Wybór napięcia pomiarowego (25 V i 50 V)

Wprowadzanie odległości między elektrodami przy pomiarze rezystywno-ści gruntu w metrach (m) i stopach (ft)

Pamięć 990 pomiarów (10 banków po 99 komórek)

Kalibracja zastosowanych cęgów

Zegar czasu rzeczywistego (RTC)

Transmisja danych do komputera

Wskazywanie stanu akumulatorów

Obszary zastosowań

MRU-120HD powstał z myślą o najtrudniejszych warunkach pracy. Generuje prąd pomiarowy przekraczający 200 mA, co pozwala na skuteczne wykonanie pomiarów uziemienia obiektów energetycznych takich jak stacje transformato-rowe czy stacje elektroenergetyczne. Dzięki metodom wykorzystującym cęgi nie jest konieczne rozpinanie złącz kontrolnych, czyli czynność niekiedy bardzo uciążliwa. Odgrywa to szczególną rolę podczas wykonywania prac na obiektach narażonych na działanie warun-ków atmosferycznych, gdzie elementy łączeniowe bywają skorodowane lub zaśniedziałe.Graficzny interfejs użytkownika dostarcza czytelnych odczytów i zrozumiałych komunikatów. Przekłada się to na szybką, bezproblemową obsługę.

Transport i ochrona

Nieważne, czy wykonujesz pomiary brodząc w błocie, czy działasz w piachu wśród tumanów kurzu. Miernik MRU-120HD jest gotowy i nie zawiedzie. Sto-pień ochrony IP67 przy zamkniętej pokrywie zapewnia pyłoszczelność i zapobiega wnikaniu wody – nawet w razie krótkotrwałego, całkowitego zanurzenia obudowy! Podczas wykonywania pomiarów szczelność wciąż jest na wysokim poziomie (IP54), zapewniając ochronę przed pyłem i bryzgami wody z dowolnego kierunku.

Możliwości

Dostępne w przyrządzie metody pomiarowe pozwalają na kompleksową kontrolę uziemień roboczych i ochronnych. Funkcja kalibracji przewodów pomiarowych eliminuje wpływ ich rezystancji na wynik. To jednak dopiero początek.

• Metoda czteroprzewodowa oznacza bardzo dokładny pomiar spodziewanych małych wartości rezystancji – eliminuje rezystancję przewodu łączące-go miernik z uziemieniem.

• Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem powyżej 200 mA spełnia wymagania normy PN-EN 61557-4.

• Przed wykonaniem pomiaru miernik sprawdza, czy w badanym obiekcie nie występuje zbyt wysokie napięcie zakłócające, mogące świadczyć o dodatkowych nieprawidłowościach.

Pamięć i wyniki

Wyniki można zapisywać w pamięci urządzenia. Jest ona podzielona na 10 banków po 99 komórek, z których każda odpowiada jednemu pomiarowi. Wyniki te w bardzo prosty sposób można przenieść do programu komputerowego Sonel Reader w celu archiwizacji lub późniejszych analiz i badań.

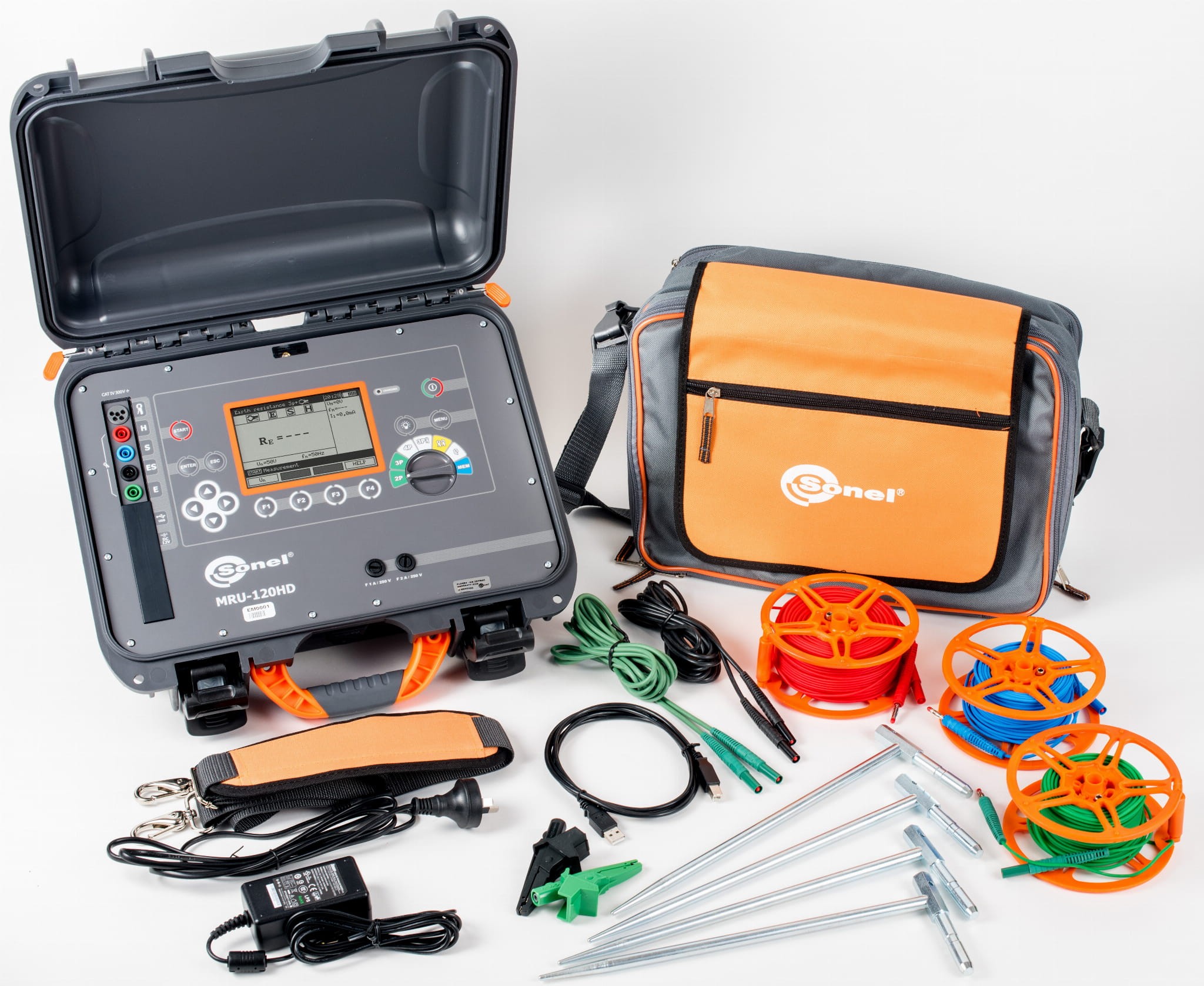

Akcesoria dołączone do miernika

Przewód 25 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe) NR KAT. WAPRZ025REBBSZ 1 szt.
Przewód 25 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe) NR KAT. WAPRZ025BUBBSZ 1 szt.
Przewód 50 m żółty do pomiaru uziemień na szpuli (wtyki bananowe) NR KAT. WAPRZ050YEBBSZ 1 szt.
Przewód do zasilania 230 V (wtyk IEC C7) NR KAT. WAPRZLAD230 1 szt.
Z-7 Zasilacz do ładowania akumulatorów NR KAT. WAZASZ7 1 szt.
Sonda gruntowa 30 cm NR KAT. WASONG30 4 szt.
L-4 Futerał NR KAT. WAFUTL4 1 szt.
Zacisk imadełkowy z wtykiem bananowym NR KAT. WAZACIMA1 2 szt.
Przewód USB NR KAT. WAPRZUSB 1 szt.
W-1 Szelki do miernika w obudowie walizkowej NR KAT. WAPOZSZE5 1 szt.
