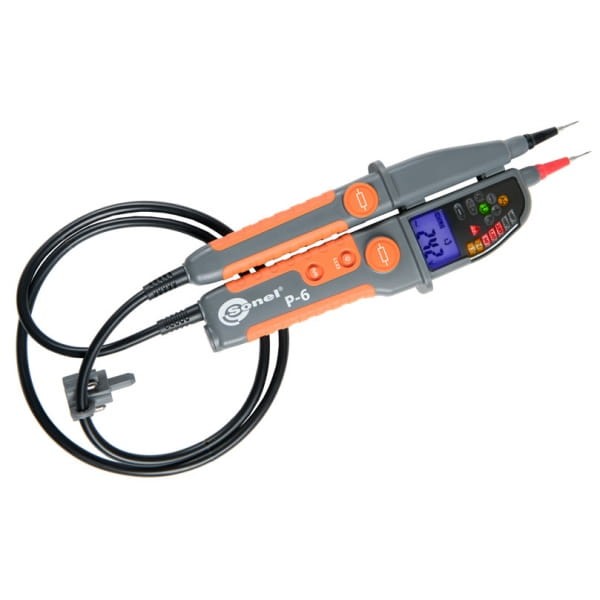

P-6 Dwubiegunowy wskaźnik napięcia

Wskaźnik P-6 posiada wszystkie cechy które charakteryzują wskaźnik napięcia P-4 oraz wskaźnik napięcia P-5. Dodatkowo model P-6 posiada funkcję identyfikacji faz, która pozwala na weryfikację zgodności faz (oraz jej wyprzedzania lub opóźnienia) wobec fazy na obiekcie referencyjnym.

Kluczowe funkcje i atrybuty przyrządu P-6:

funkcja identyfikacji faz do weryfikacji zgodności faz do fazy referencyjnej,
automatyczny pomiar napięcia przemiennego i stałego do 1000 V,
wskazania optyczne za pomocą linijki diodowej oraz dodatkowo wyświetlacza LCD,
wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 VAC i 120 VDC,
testowanie zadziałania RCD za pomocą dodatkowego obciążenia,
wskazania ciągłości, automatycznie po podłączeniu do obiektu,
dwubiegunowy test kierunku wirowania faz,
jednobiegunowe wskazywanie obecności napięć powyżej 100 V,
pomiar rezystancji do 1999 Ω,
możliwość zatrzymania wyniku pomiarowego dzięki funkcji HOLD,
wzmocniona dwukomponentowa obudowa zapobiegająca uszkodzeniom mechanicznym i upadkom,
wbudowana latarka i podświetlany wyświetlacz do pomiarów przy niedostatecznym oświetleniu,
stopień szczelności na poziomie IP65 gwarantuje pyłoszczelność i ochronę przed zalaniem,
bezpieczeństwo dzięki kategorii pomiarowej CAT IV 600 V i CAT III 1000 V.

Funkcja identyfikacji faz:

• maksymalny czas na identyfikację fazy: 20 sekund
• określenie fazy wobec referencyjnej: identyczna (L1), wyprzedzająca (L2), opóźniona (L3)

Pomiar napięć stałych i przemiennych:

• na linijce diodowej (bargraf): 12, 24, 50, 120, 230, 400, ≥690 V,
• na podświetlanym wyświetlaczu LCD do 1000 V,
• określenie napięcia: przemiennego lub polaryzacji stałego.

Badanie ciągłości obwodu:

• sygnalizacja dla rezystancji dla R ≤ 400 kΩ,
• sygnalizacja świetlna i dźwiękowa.

Pomiar rezystancji:

• zakres pomiarowy do 1999 Ω.

Wskaźnik wirowania faz:

• wskazania kolejności faz dla napięcia >100 V.

Jednobiegunowe oznaczenie fazy:

• sygnalizacja optyczna i akustyczna dla napięcia >100 V.

Test wyłącznika różnicowoprądowego:

• test wyłączników o I_Δn ≤30 mA.

Pozostałe dane:

• Wyświetlacz: podświetlany LCD 3½ cyfr, odczyt 1999 ze wskaźnikami funkcji.
• Zatrzymanie wyniku: przycisk HOLD do zatrzymania wyniku na linijce diodowej i wyświetlaczu LCD.
• Częstotliwość pracy: 16..400 Hz.
• Kategoria pomiarowa wg PN-EN 61010-1: CAT III 1000 V, IV 600 V.
• Stopień ochrony obudowy wg PN-EN 60529: IP65.
• Rodzaj izolacji wg PN-EN 61010-1: podwójna, klasa II.
• Zasilanie miernika: 2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne).
• Temperatura pracy / przechowywania: -15..+55°C / -20..+70°C.
• Wymiary: 275 x 82 x 36 mm.
• Masa bez baterii: 267 g.
• Końcówki pomiarowe: Ø2 mm/ Ø 4 mm/dł. 4mm (GS38).
• Podświetlenie miejsca pomiaru: wbudowana latarka.
• Przyrządy spełniają wymagania norm: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, PN-EN 61243-3.
• Gwarancja: 24 miesiące.
