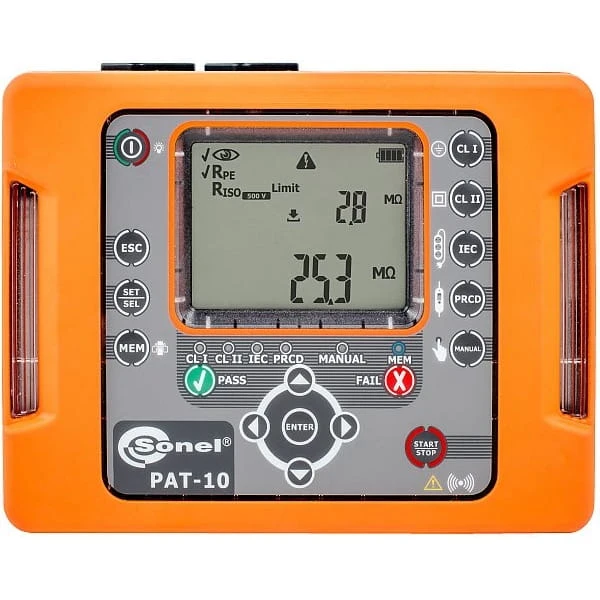

PAT-10 Miernik bezpieczeństwa sprzętu elektrycznego
Sonel PAT-10 to połączenie kompaktowych rozmiarów oraz mobilności z zaawansowanymi układami pomiarowymi pozwalającymi na przeprowadzenie w pełni zautomatyzowanych pomiarów dla przyrządów elektrycznych, przewodów IEC i przedłużaczy (również z PRCD). Kompletne testy są wykonywane po wciśnienięciu przycisku START. Bogate możliwości konfiguracyjne PAT testera umożliwiają modyfikację tego w jaki sposób działa urządzenie, a co za tym idzie, dostosowanie go do potrzeb użytkownika. W sytuacjach gdzie konieczne jest wykonanie pojedynczych pomiarów bez potrzeby przechodzenia złożonej procedury pomiarowej, mierniki PAT firmy Sonel pozwalają na pracę w trybie pojedynczych pomiarów danego typu. Każdy miernik z tej serii dodatkowo umożliwia przeprowadzenie podstawowych pomiarów bez zewnętrznego zasilania, w sytuacjach nagłych przy braku zasilania sieciowego w prosty sposób można uruchomić uproszczone zestawy testów w trybie pracy akumulatorowej. Niewielkie gabaryty, masa oraz specjalnie zaprojektowany futerał na miernik i bogaty wybór dodatkowych akcesoriów zapewniają wygodę użytkowania oraz wysoką mobilność przyrządu. Zintegrowanie wyników w oprogramowaniu PC dodatkowo poszerza funkcjonalność przyrządu.
PODSTAWOWE FUNKCJE PRZYRZĄDU PAT-10
zasilanie z akumulatora lub sieci,
dioda wskazująca ocenę wyniku,
szybki dostęp do procedur pomiarowych,

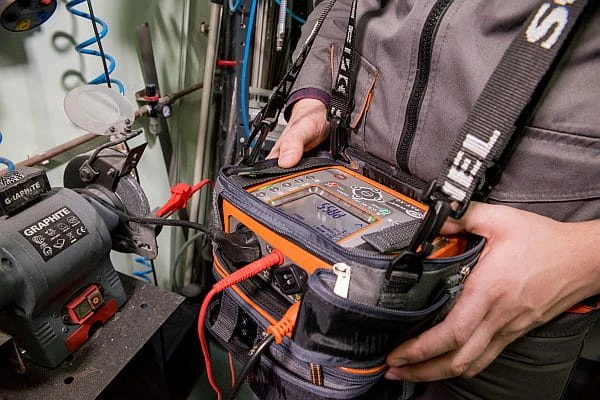

kompaktowa obudowa, ergonomiczny futerał,
automatyczny wybór zakresów pomiarowych,
pomiar rezystancji przewodu ochronnego prądem: 200 mA, 10 A.
pomiar rezystancji izolacji.
pomiar czasu zadziałania wyłączników PRCD.
pomiar zastępczego, różnicowego i dotykowego prądu upływu,
test przewodu IEC,
zapis wyników do pamięci,
współpraca z programem Sonel Reader i Sonel PAT plus (opcja).
- Zasilanie z akumulatora
- Dioda wskazująca ocenę wyniku pozytywny/negatywny
- Szybki dostęp do procedur pomiarowych
- Kompaktowa obudowa, ergonomiczny futerał
- Automatyczny wybór zakresów pomiarowych
- Pomiar rezystancji przewodu ochronnego prądem: 200 mA, 10A
- Pomiar rezystancji izolacji
- Pomiar czasu zadziałania wyłączników PRCD
- Pomiar różnicowego, zastępczego i upływowego prądu upływu
- Test przewodu IEC
- Zapis wyników w pamięci
- Współpraca z programem Sonel Reader i Sonel PAT plus (opcjonalnie)
Dane techniczne
Model | PAT-1 | PAT-2 | PAT-2E | PAT-10 |
Ocena wizualna | + | + | + | + |
Pomiar rezystancji przewodu uziemienia I = 200 mA |
+ (0,01…19,99 Ω) | + (0,01…19,99 Ω) | + (0,01…19,99 Ω) | + (0,01…19,99 Ω) |
Pomiar rezystancji przewodu uziemienia I = 10 A |
- | - | - | + (0,001…1,99 Ω) |
Pomiar rezystancji izolacji U = 250 V |
- | - | - | + (0,01…99,9 MΩ) |
Pomiar rezystancji izolacji U = 500 V |
+ (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) | + (0,01…99,9 MΩ) |
Pomiar zastępczego prądu upływu | + (0,01...19,9 mA) | + (0,01...19,9 mA) | + (0,01...19,9 mA) | + (0,01...19,9 mA) |
Pomiar dotykowego prądu upływu | - | - | + (0,001…4,999 mA) | + (0,001…4,999 mA) |
Pomiar różnicowego prądu upływu | - | - | + (0,10…19,9 mA) |
+ (0,10…19,9 mA) |
Test przewodu IEC (RISO RPE Polaryzacja) | + | + | + | + |
Test PRCD (czas zadziałania dla IΔn: x1/x5; 0° i 180°) | - | - | 10 mA, 30 mA | 10 mA, 30 mA |
Wbudowana pamięć wyników / przesyłanie do komputera | - | + | + | + |
WiFi | - | + | + | + |
Współpraca z drukarką | - | + | + | + |
Konfiguracja miernika z poziomu komputera | + | + | + | + |
Zasilanie |
Wbudowany akumulator |
Wbudowany akumulator (możliwość pomiarów w trakcie ładowania) |
Zasilanie sieciowe: 220 V; 230 V; 240 V 50 Hz (lub 60 Hz) / wbudowany akumulator |
Zasilanie sieciowe: 220 V; 230 V; 240 V 50 Hz (lub 60 Hz) / wbudowany akumulator |
Kategoria pomiarowa: CAT II 300V | + | + | + | + |
Waga [kg] / rozmiar [cm] | ok. 1.40 kg / 200 mm x 180 mm x 77 mm |
ok. 1.40 kg / 200 mm x 180 mm x 77 mm |
ok. 1.55 kg / 200 mm x 180 mm x 77 mm |
ok. 1.55 kg / 200 mm x 180 mm x 77 mm |
PAT-10 – wyposażenie standardowe
Certyfikat kalibracji
krokodylek pomiarowy, czerwony – WAKRORE20K02
sonda pomiarowa, czerwona – WASONREOGB1
przewód pomiarowy czerwony o długości 1,2 m – WAPRZ1X2REBB2X5
przewód zasilający – WAPRZ1X8REIEC
przewód USB do konfiguracji miernika – WAPRZUSB
bezpiecznik (0216016.MXP, 5 x 20mm 16 A Littelfuse) 2 szt – (tylko PAT-2E i PAT-10)
futerał na miernik i akcesoria M12-WAFUTM12
karta gwarancyjna
instrukcja obsługi
PAT-10 – wyposażenie dodatkowe
program Sonel PAT
przewód USB do konfiguracji miernika – WAPRZUSB (PAT-1)
przewód – adapter Shuko/IEC (do testowania przedłużaczy) – WAADAPATIEC2
futerał na miernik i akcesoria M12-WAFUTM12
adapter gniazd trójfazowych 16 A – WAADAPAT16P
adapter gniazd trójfazowych 16 A przełączany – WAADAPAT16PR
adapter gniazd trójfazowych 32 A – WAADAPAT32P
adapter gniazd trójfazowych 32 A przełączany – WAADAPAT32PR
adapter gniazd przemysłowych 16 A – WAADAPAT16F1
adapter gniazd przemysłowych 32 A – WAADAPAT32F1
przejściówka IEC do testowania przewodów IEC zakończonych „koniczynką” (IEC 60320 C6 na IEC 60320 C13) – WAADAPATIEC1
drukarka raportów (naklejek) – WAADAD3 (nie dotyczy PAT-1)
