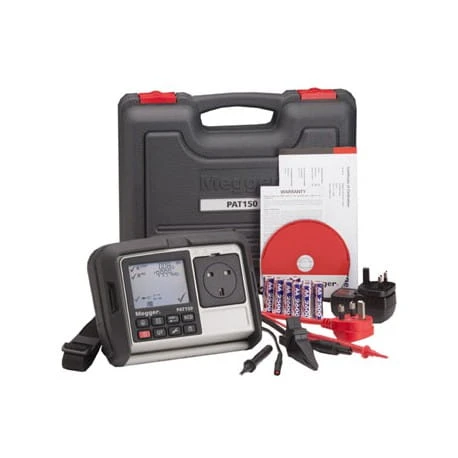

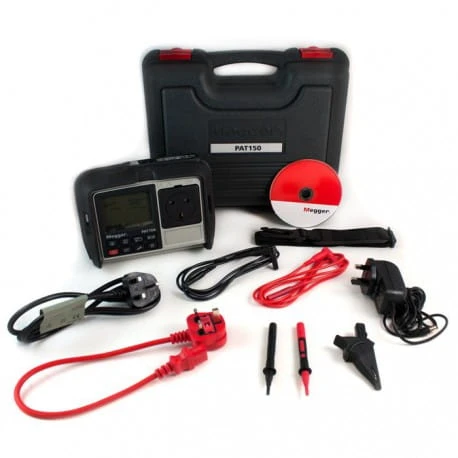

PAT 150 MEGGER - Przenośny tester sprzętu elektrycznego

Testery sprzętu elektrycznego PAT150 oraz PAT150R oferują funkcjonalność dużych testerów, a zawarte są w małej i trwałej obudowie, odpornej na pracę w trudnych warunkach. Potrafią testować zarówno przenośne wyłączniki RCD 10mA i 30mA RCD oraz urządzenia klasy I, klasy II, przedłużacze i kable zasilające. Funkcja szybkiego testu umożliwia indywidualne badanie ciągłości: izolacji i zasilaczy, badania upływności oraz sprawdzanie obwodów SELV. Sprzęt może dodatkowo wykonać sprawdzenie poprawności polaryzacji gniazd pod napięciem do 300V oraz wykonać test działania sprzętu przy zasilaniu z sieci 230V.

Funkcja zasilania z sieci pozwala także sprawdzić napięcie w gnieździe. Można również skonfigurować czas  trwania testów i wartości graniczne pomiarów do własnych wniosków. Miernik zawiera funkcję zerowania przewodów pomiarowych aby do minimum zmniejszyc błędy pomiarów wynikające z dodatkowego oporu przewodów testowych. PAT150 jes zasilany standardowymi bateriami AA 1,5V, wersja PAT150R zawiera wewnętrzne akumulatory NiMH.

Przyrządy z serii PAT100 (czyli PAT120, PAT150 i PAT150R) są wyjątkowo trwałymi urządzeniami ze względu na etui ze zbrojonej gumy oraz hartowany wyświetlacz odporny na zarysowania.


Obsługuje
■ Próby 250 V izolacji i prądu upływu w celu bezpiecznego testowania sprzętu komputerowego
i urządzeń wyposażonych w ochronę przeciwprzepięciową
■ Testowanie przenośnego i stacjonarnego sprzętu elektrycznego
■ Testowanie przewodów przenośnych wyłączników różnicowoprądowych 10 mA i 30 mA (PAT150)
■ Regulowane testowe wartości graniczne dla wyniku pozytywnego (PAT150)
■ Testowanie równoważnym prądem upływu i prądem upływu przy zasilaniu siecią elektryczną (PAT150)
■ Utwardzana obudowa ze zbrojonej gumy z wbudowaną przednią pokrywą, hartowany
wyświetlacz odporny na zarysowania

Grupy testów
Grupy testów umożliwiają automatyczne wykonanie prawidłowej sekwencji testów przy minimalnym udziale użytkownika. Pozwala to uprościć testowanie, redukuje do minimum czasy testów i pomaga zapobiegać błędom pojawiającym się podczas procesu testowania.

PAT150:
■ Model PAT150 posiada dodatkowe testy służące do badania przenośnych wyłączników różnicowo-prądowych (PRCD) 10mA i 30 mA.
■ Możliwe jest wykonanie odrębnych testów ciągłości, izolacji, prądu upływu przy zasilaniu siecią elektryczną oraz pomiarów napięcia w obwodach SELV (bardzo niskiego napięcia bez uziemienia funkcjonalnego) za pomocą przycisku szybkiego testu (QT).
■ Użytkownik może skonfiurować wartości graniczne grupy testów oraz czas testu.
■ Pozwala na zerowanie rezystancji przewodu łączącego w celu zmniejszenia błędów pomiarowych.
■ Posiada funkcję pomiaru obwodów pod napięciem, pozwalającą na testowanie źródła zasilania i polaryzacji gniazd lub napięcia obwodów elektrycznych do wartości 300 V AC.
■ Można używać do testowania stacjonarnego sprzętu elektrycznego.

Test ciągłości
Wykorzystywany do pomiaru prawidłowego połączenia wszystkich części metalowych urządzenia klasy I do przewodu ochronnego.
Testy są wykonywane przy 200 mA prądu stałego w obu polaryzacjach, aby zapewnić zgodność z międzynarodowymi i brytyjskimi przepisami i zaleceniami. Test ten można bezpiecznie wykonywać na urządzeniach, w których wyższe prądy testowe mogłyby spowodować uszkodzenie.

Testowanie izolacji
Funkcja wykorzystywana do pomiaru odseparowania przewodzących części przewodników od uziemienia. Test ten jest zazwyczaj przeprowadzany przy 500 V DC. Seria PAT100 utrzymuje konieczne napięcie testowe aż do wartości 0,5 megaoma.
Dodatkowy test izolacji dla 250 V jest dostępny we wszystkich modelach do stosowania w sprzęcie komputerowym, urządzeniach lub przedłużaczach wyposażonych w ochronę przeciwprzepięciową lub wszędzie tam, gdzie stosowanie testu 500 V może być niepożądane.

Testowanie równoważnego prądu upływu
Testowanie równoważnego prądu upływu pozwala na pomiary zmiennych prądów upływu, które mogą znacznie się różnić od wyników testów izolacji za pomocą prądu stałego.
Testowanie równoważnego prądu upływu odbywa się przy mniej niż 40 V AC i nie wymaga zasilania z sieci.
Testowanie równoważnego prądu upływu jest wykorzystywane do pomiaru prądu przewodu ochronnego i prądu dotykowego jako uzupełnienie testu izolacji, lub wszędzie tam, gdzie test izolacji może spowodować uszkodzenie urządzeń. Test równoważnego prądu upływu nie wymaga działania urządzeń, dlatego może być stosowany, gdy praca urządzeń podczas testu jest niepożądana.

Testowanie przenośnych wyłączników różnicowoprądowych (PRCD)
Przenośne wyłączniki różnicowoprądowe można testować przy użyciu przyrządu PAT150. Nie ma konieczności wyszukiwania zasilania niezabezpieczonego wyłącznikami różnicowoprądowymi, gdyż przyrząd PAT150 nie wyzwala zewnętrznych wyłączników różnicowoprądowych. Wyłączniki różnicowoprądowe 10 mA i 30 mA można testować pod kątem czasu odłączenia i funkcji przycisku testu ręcznego.

Źródła zasilania bardzo niskiego napięcia bez uziemienia funkcjonalnego (SELV)
Należy przeprowadzać testy źródła zasilania w obwodach SELV (bardzo niskiego napięcia bez uziemienia funkcjonalnego), aby zagwarantować, że napięcie wyjściowe nie przekracza maksymalnych wartości granicznych określonych w międzynarodowych przepisach dla układów bardzo niskiego napięcia. Przyrząd PAT150 dopuszcza pomiar do 50 V AC, ze wskazaniem wyniku pozytywnego lub negatywnego dla obwodów SELV (bardzo niskiego napięcia bez uziemienia funkcjonalnego).

Różnicowy prąd upływu (prąd przewodu ochronnego), prąd dotykowy i test eksploatacyjny
Przyrząd PAT150 posiada funkcję testu prądu upływu przy zasilaniu z sieci elektrycznej. Zaletą tego testu jest fakt, że testowane urządzenia będą działać podczas sekwencji testowej.
