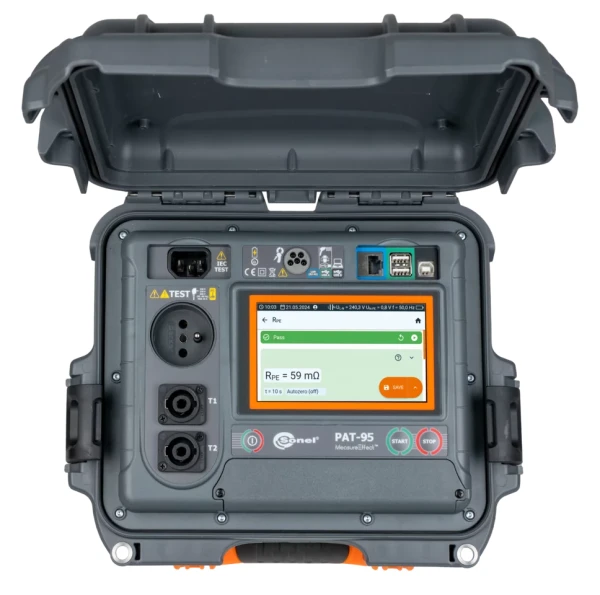

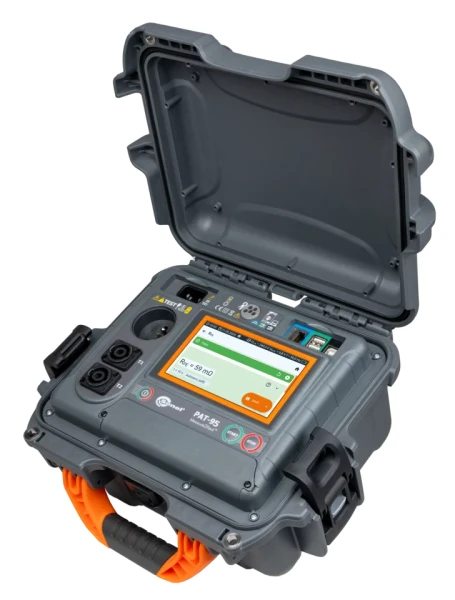

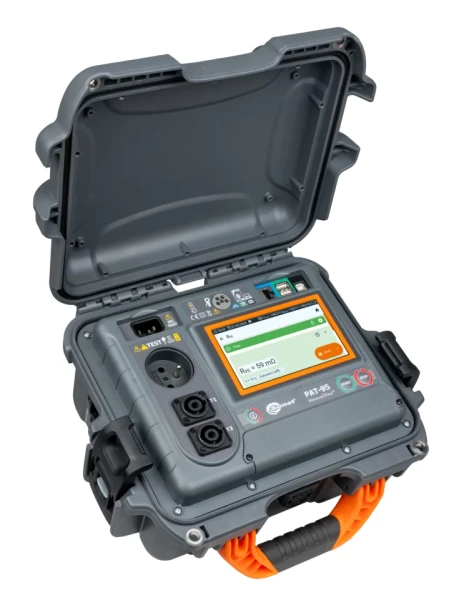

PAT-95 Miernik bezpieczeństwa sprzętu elektrycznego
Zadbaj o bezpieczeństwo urządzeń i elektronarzędzi
Zadbaj o bezpieczne użytkowanie urządzeń elektrycznych z miernikiem bezpieczeństwa sprzętu elektrycznego Sonel PAT-95.
Do pomiarów kontrolnych urządzeń elektrycznych znakomicie sprawdza się zaawansowany miernik Sonel PAT-95. Przyrząd pozwala zmierzyć parametry mające wpływ na bezpieczne użytkowanie sprzętu, takie jak: rezystancja przewodów ochronnych, rezystancja izolacji, ciągłość połączeń, prądy upływu, moc, wyłączniki RCD oraz PRCD.
Miernik bezpieczeństwa sprzętu elektrycznego Sonel PAT-95 przyda się w tych obszarach, gdzie bezpieczeństwo nabiera szczególnego znaczenia. Niezawodny wszędzie tam, gdzie pojawia się konieczność skontrolowania elektronarzędzi, urządzeń trójfazowych bądź sprzętu AGD.
Miernik stanowi element platformy Sonel MeasureEffect™. Jest to kompleksowy system, który umożliwia wykonywanie pomiarów, przechowywanie i zarządzanie danymi, a także zapewnia wielopoziomową kontrolę nad przyrządami.
- Zasilanie 195...265 V
- Pomiar urządzeń o zasilaniu 110 V i 230 V 50/60 Hz
- Układ pomiarowy, umożliwiający:
- pomiar rezystancji przewodu ochronnego,
- pomiar zastępczego, różnicowego i dotykowego prądu upływu,
- test funkcjonalny,
- test wyłączników RCD oraz PRCD,
- ...i wiele więcej.
- Intuicyjny interfejs użytkownika.
- Współpraca z drukarką etykiet oraz skanerem kodów QR.
Sonel PAT-95 to idealny wybór dla profesjonalistów zajmujących się konserwacją i naprawami elektronarzędzi oraz innych urządzeń. Dzięki dokładnym badaniom zapewnia szczegółową analizę stanu technicznego badanych urządzeń. Jest gwarancją zarówno bezpieczeństwa użytkowników, jak i długotrwałego utrzymania urządzeń w optymalnym stanie technicznym. Opracowany w oparciu o zdobyte doświadczenie, tester Sonel PAT-95 został stworzony z myślą o wyzwaniach zarówno terenowych, jak i przemysłowych.
Przyrząd znajduje zastosowanie wszędzie tam, gdzie najważniejsze jest bezpieczeństwo. Idealnie sprawdzi się w sytuacjach, w których zachodzi konieczność sprawdzenia elektronarzędzi, urządzeń trójfazowych czy sprzętu AGD.
Dzięki rozbudowanej części pomiarowej PAT-95 umożliwia kompleksowe sprawdzenie badanych urządzeń. Dotykowy ekran i sekcja autoprocedur czynią testy szybkimi i sprawnymi. Kreator procedur automatycznych to jeszcze większa elastyczność przyrządu. Miernik posiada wbudowany system pomocy.
Miernik współpracuje z drukarką etykiet i skanerem QR, co szalenie ułatwia ewidencjonowanie narzędzi. Dostępny jest wydruk:
- wstępnego raportu z pomiarów,
- kodu QR, gdzie zapisane są unikatowe dane pozwalające na identyfikację urządzenia w bazie.
Dane te można odczytać i dodać do pamięci miernika za pomocą opcjonalnego skanera kodów QR.
Całości obrazu dopełnia kompaktowa i wytrzymała obudowa. Zapewnia ochronę przyrządu zarówno podczas pomiarów, jak i w transporcie.
Pamięć ma strukturę drzewiastą, budowaną z folderów, obiektów oraz urządzeń. Dla każdego badanego urządzenia mieści jego opis, lokalizację pomiarów, dane klienta i numer ewidencyjny.
Przyrząd może być używany do badań sprzętu między innymi zgodnie z normami:
- PN-EN 50699
- PN-EN 50678
- PN-EN 60974-4
- VDE 0701-0702
- VDE 0404-1
- VDE 0404-2
- PN-EN 60745-1
- PN-EN 62841
- PN-EN 60335-1
- PN-EN 60950
- PN-EN IEC 62368-1
- AS/NZS 3760
Specyfikacja
| Funkcje pomiarowe |
Zakres |
Rozdzielczość |
Dokładność |
|
Rezystancja przewodu PE
I = 200 mA / 10 A / 25 A
|
do 19,99 Ω
|
od 1 mΩ |
od ±(3% w.m. + 4 cyfry) |
Rezystancja izolacji
UISO = 100 V / 250 V / 500 V / 1000 V |
do 599,9 MΩ |
od 1 kΩ |
±(5% w.m. + 8 cyfr) |
| Prąd (pomiar cęgami) |
do 24,9 A |
od 1 mA |
±(5% w.m. + 5 cyfr) |
| Test wizualny |
|
✓ |
|
| Badanie ciągłości przewodu PE |
|
✓ |
|
| Pomiar rezystancji izolacji w trzech punktach |
|
✓ |
|
| Test przewodu IEC |
|
✓ |
|
| Test funkcjonalny |
|
|
|
| Moc pozorna S |
do 3,99 kVA |
od 1 VA |
±(5% w.m. + 3 cyfry) |
| Moc czynna P |
do 3,99 kW |
od 1 W |
±(5% w.m. + 3 cyfry) |
| Moc bierna Q |
do 3,99 kvar |
od 1 var |
±(5% w.m. + 3 cyfry) |
| Współczynnik mocy PF |
do 1,00 |
0,01 |
±(10% w.m. + 5 cyfr) |
| Pobór prądu przy pomiarze mocy |
do 15,99 A |
0,01 A |
±(2% w.m. + 3 cyfry) |
| THD napięcia i prądu |
do 999,9% |
0,1% |
±(5% w.m. + 5 cyfr) |
| cosφ |
do 1,0 |
0,1 |
±(5% w.m. + 5 cyfr) |
| Pomiar prądów upływu |
|
|
|
| Prąd upływu PE i różnicowy prądu upływu |
do 19,9 mA |
0,01 mA |
±(5% w.m. + 2 cyfry) |
| Zastępczy prąd upływu |
do 19,9 mA |
0,01 mA |
±(5% w.m. + 2 cyfry) |
| Dotykowy prąd upływu |
do 4,999 mA |
0,001 mA |
±(5% w.m. + 3 cyfry) |
| Badania wyłączników RCD i PRCD |
|
|
|
| Pomiar parametrów RCD wg IEC 61557 |
do 300 ms |
1 ms |
±(2% w.m. + 2 cyfry) |
| Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC) |
do 30 mA |
0,1 mA |
±5% IΔn |
| Pomiar parametrów sieci |
|
|
|
| Napięcie |
do 265,0 V |
0,1 V |
±(2% w.m. + 2 cyfry) |
| Częstotliwość |
do 65,0 Hz |
0,1 Hz |
±(2% w.m. + 2 cyfry) |
„w.m.” – wartość mierzona
Waga i wymiary
| Parametr |
Wartość |
| Waga netto (kg) |
6 |
| Waga opakowania (kg) |
7.2 |
| Szerokość opakowania (cm) |
40.5 |
| Wysokość opakowania (cm) |
25 |
| Długość opakowania (cm) |
30.5 |
Akcesoria dołączone do miernika
Przewód 1,8 m pomarańczowy zakończony krokodylem (10 A/25 A) NR KAT. WAPRZ1X8ORKS 1 szt.
Przewód do zasilania 230 V (wtyk IEC C19) NR KAT. WAPRZZAS1 1 szt.
L-11 Futerał NR KAT. WAFUTL11 1 szt.
Przewód USB NR KAT. WAPRZUSB 1 szt.
Bezpiecznik 5x20 mm, 16 A (2 szt.) NR KAT. WAPOZB16PAT 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
