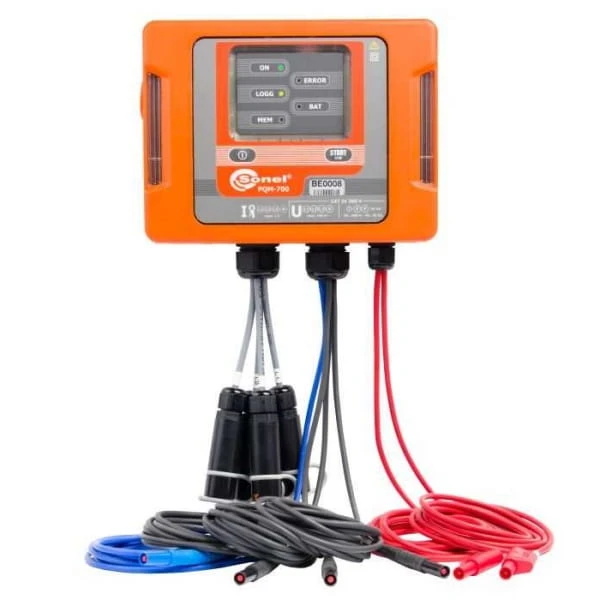

ANALIZATOR JAKOŚCI ZASILANIA PQM 700
Analizator jakości zasilania PQM-700 jest zaawansowanym technicznie produktem umożliwiającym pomiary, analizę i rejestrację parametrów sieci energetycznych 50/60 Hz oraz jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. PQM-700 przeznaczony jest dla mniej wymagających Użytkowników, którzy nie potrzebują analizatora w klasie A.
Adresowany do bardzo szerokiego grona użytkowników, którzy potrzebują kontrolować jakość energii elektrycznej przy użyciu urządzenia przenośnego, spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów klasy S. Dotyczy to niepewności pomiarowych oraz metod pomiarowych.

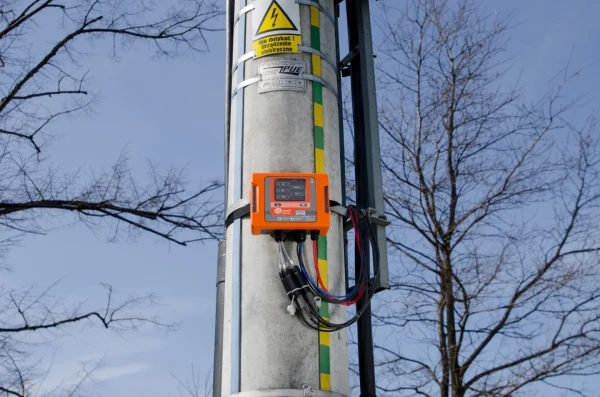

Obudowa o stopniu ochrony IP 65 oraz szeroki zakres temperatur pracy (od -20oC do +55oC) umożliwiają wykorzystanie PQM-700 zarówno wewnątrz budynków, rozdzielnic, szaf czy skrzynek złącz kablowych, jak i na wolnej przestrzeni np. przez powieszenie analizatora bezpośrednio na słupie energetycznym.
Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 64 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki. Może on pracować w sieciach::
jednofazowych,
dwufazowych ze wspólnym przewodem N,
trójfazowych gwiazdowych z i bez przewodu N
trójfazowych o układzie trójkąta,
stałego napięcia.
Dzięki temu PQM-700 może znaleźć zastosowanie w obszarze energetyki zawodowej i służb utrzymania ruchu w zakładach przemysłowych, jak również wśród osób prowadzących działalność usługową w zakresie analizy sieci.
Analizator rejestruje wszystkie parametry sieci zgodnie z KLASĄ S Normy EN 61000-4-30
PQM-700 może być zasilany z fazy L i przeznaczony jest do wykorzystania praktycznie we wszystkich rodzajach sieci od 64 V do 760 V sposób bezpośredni, ze szczególnym uwzględnieniem pomiarów na słupach niskiego napięcia, ze względu na łatwość podłączenia. Posiada niezależne zasilanie, dlatego szczególnie nadaje się do pomiarów za przekładnikami napięciowymi. Można go również zastosować do pomiarów w układach stałonapięciowych. Wbudowany zegar czasu rzeczywistego.
- Napięcia L1, L2, L3 (cztery wejścia pomiarowe),
– wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi, - Prądy L1, L2, L3, N (cztery wejścia pomiarowe),
– wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),możliwość współpracy z przekładnikami prądowymi, - Współczynniki szczytu dla prądu (CFI) i napięcia (CFU),
- Częstotliwość w zakresie 40Hz – 70Hz,
- Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna),
- Rejestracja mocy:
- Metoda Budeanu,
- IEEE 1459, - Energia czynna (EP), bierna (Eq), pozorna (ES ),
- Współczynnik mocy (Power Factor), cosφ, tgφ,
- Harmoniczne do 40-tej w napięciu i prądzie,
- Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
- Wskaźnik krótkookresowego (PST ) oraz długookresowego (PLT) migotania światła (spełnione wymogi EN 61000-4-15 klasa S),
- Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa S) i prądów,
- Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS 1/2 okresu,
- Wszystkie parametry rejestrowane zgodnie z klasą S normy EN 61000-4-30.
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50/60 Hz.
- o napięciach znamionowych:
64/110 V; 110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V; 400/690 V, - prądu stałego
Układy obsługiwanych sieci:
- jednofazowy
- dwufazowy ze wspólnym N
- trójfazowy gwiazda z i bez przewodu N
- trójfazowy trójkąt
Warunki środowiskowe:
- zakres temperatur pracy: -20oC…+55oC
- zakres temperatur przechowywania: -30oC…+60oC
- wilgotność: 10…90% z możliwą kondensacją
- szczelność: IP 65
Parametry analizatora:
Parametr | Zakres pomiarowy | Maks. Rozdzielczość | Błąd podstawowy | |
Napięcie przemienne (TRMS) |
- | 0,0…760,0V | 0,01 % Un | ±0,5% Un |
Napięcie | 1,00…10,00 (≤1,65 dla napięcia 690V) |
0,01 | ±5% | |
Współczynnik szczytu (Crest Factor) |
Prąd | 1,00…10,00 (≤3,6 Inom) | 0,01 | ± 5% w.m. |
Prąd przemienny TRMS |
- | w zależności od cęgów* |
0,01 % zakresu nominalnego |
±1% zakresu nominalnego (błąd nie uwzględnia błędu cęgów) |
Częstotliwość | - | 40,00...70,00 Hz | 0,01Hz | ±0,01 Hz |
Moc czynna, bierna, pozorna i odkształcenia |
- | w zależności od konfiguracji (przekładniki, cęgi) |
do czterech miejsc po przecinku |
w zależności od konfiguracji (przekładniki, cęgi) |
Energia czynna, bierna i pozorna |
- | w zależności od konfiguracji (przekładniki, cęgi) |
do czterech miejsc po przecinku |
jak błąd mocy |
Cosφ i współczynnik mocy (PF) |
- | 0,00...1,00 | 0,01 | ±0,03 |
Tgφ | - | 0,00...10,00 | 0,01 | zależy od błędu mocy czynnej i biernej |
Harmoniczne | Napięcie | taki sam jak napięcia przemiennego True RMS |
taka sama jak napięcia przemiennego True RMS |
±5% Uh dla Uh ≥ 1% Un ±0,05% Un dla Uh < 1% Un |
Prąd | taki sam jak prądu przemiennego True RMS |
taka sama jak prądu przemiennego True RMS |
± 5% Ih dla Ih ≥ 3% In ± 0,15% In dla Ih < 3% In |
|
THD | Napięcie | 0,0..100,0% (względem wartości skutecznej) |
0,10% | ±5% |
Prąd | ||||
Wskaźnik migotania światła (flicker) |
- | 0,30...10,00 | 0,01 | ±10% |
Asymetria napięcia |
Napięcie oraz prąd |
0,0...20,0% | 0,10% | ±0,3% (błąd bezwzględny) |
*Cęgi F-1/F-2/F-3:0..3000A (10000Ap-p) *Cęgi C-4: 0..1000A (3600Ap-p)*Cęgi C-5: 0..1000A (3600Ap-p)*Cęgi C-6: 0..10A (36Ap-p) (bez przekładników prądowych) *Cęgi C-7: 0...100 A (360 Ap-p )
Wyposażenie:
- Krokodylek czarny K01 3 szt. (WAKROBL20K01)
- Krokodylek niebieski K02 1 szt. (WAKROBU20K02)
- Krokodylek czerwony K02 2 szt. (WAKRORE20K02)
- Przewód do transmisji danych USB (WAPRZUSB)
- AZ-1 Wtyk do podłączenia analizatora do gniazda sieciowego (WAADAAZ1)
- Opaska do mocowania na słupie (komplet) (WAPOZOPAKPL)
- Łączniki do opasek na słup (WAPOZUCH4)
- Zaczep do mocowania miernika na szynie DIN (ISO) z łącznikami stabilizującymi - 3 elementy
- Futerał L5 (WAFUTL5)
- Programy do tworzenia dokumentacji (WAPROANALIZA2)
- certyfikat kalibracji
