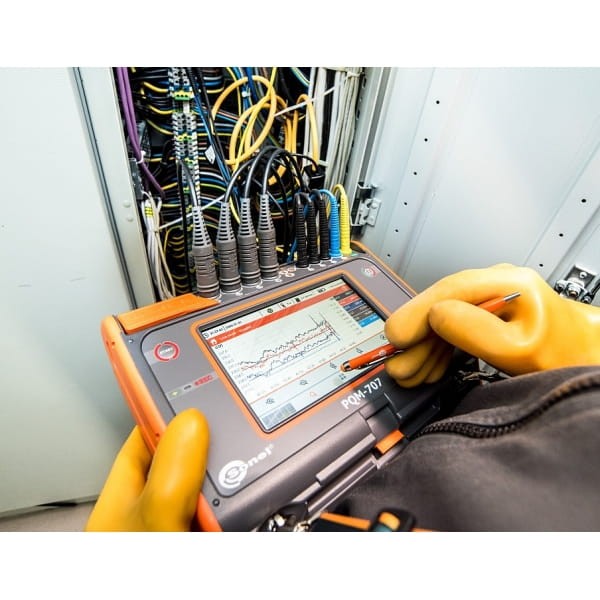

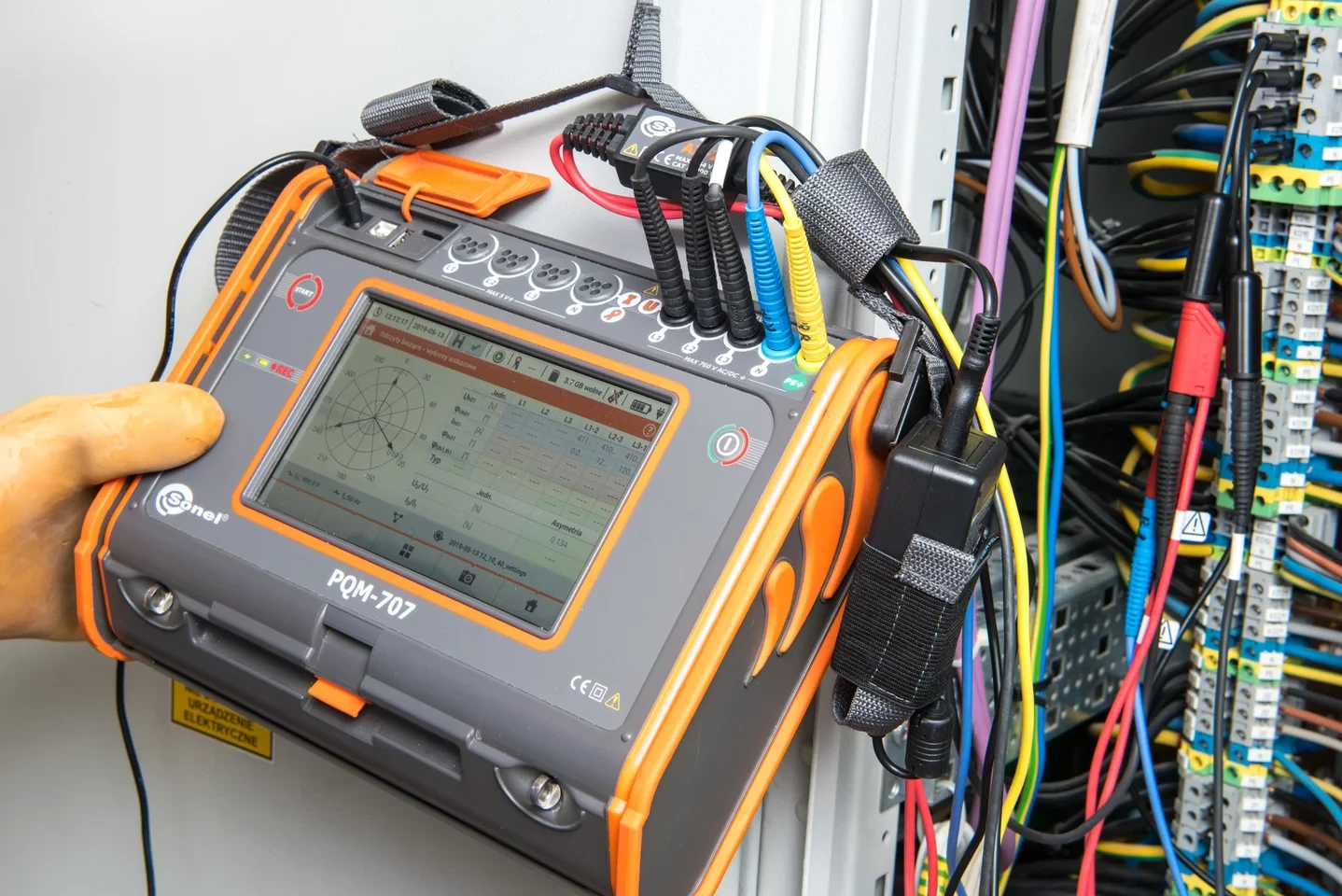

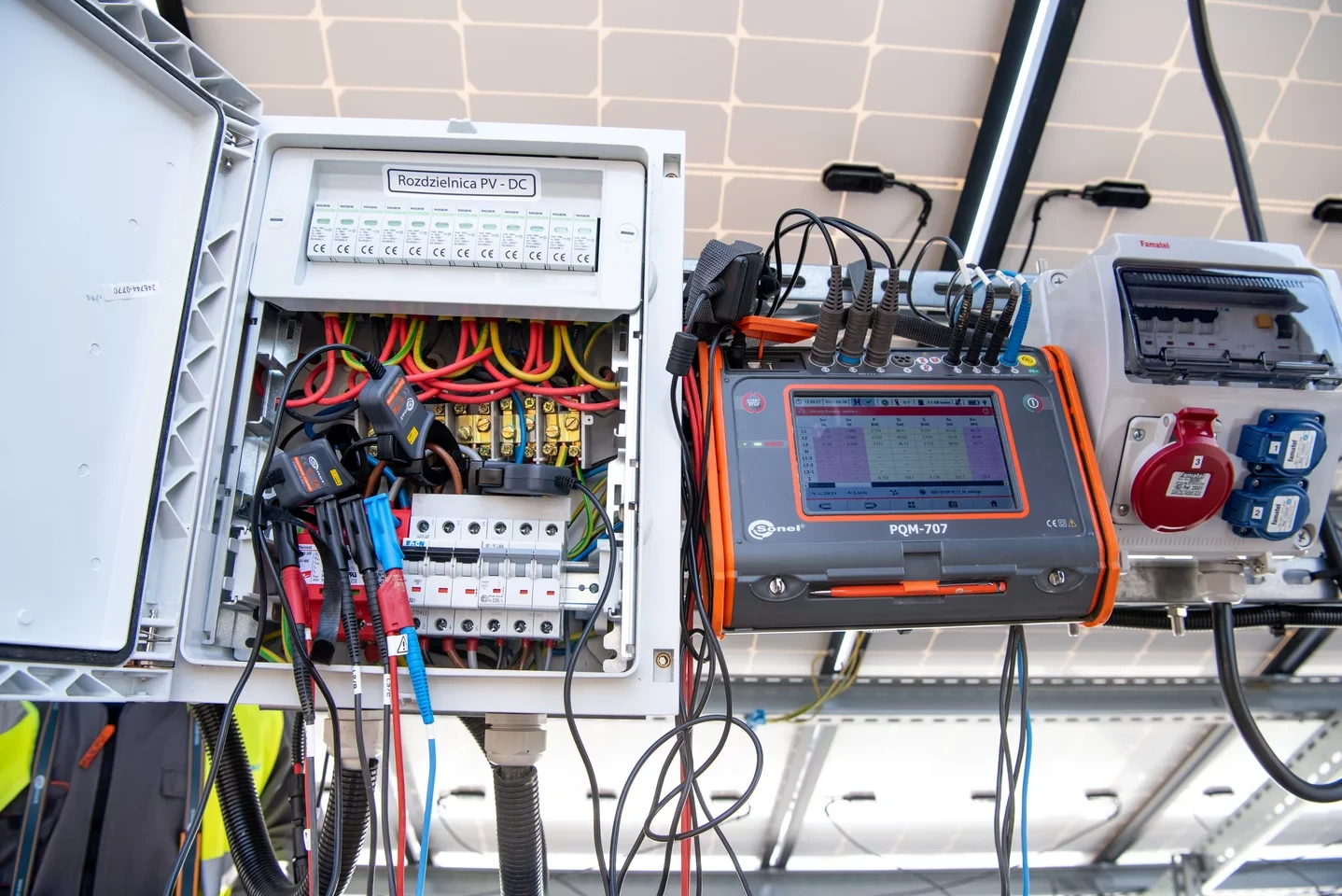

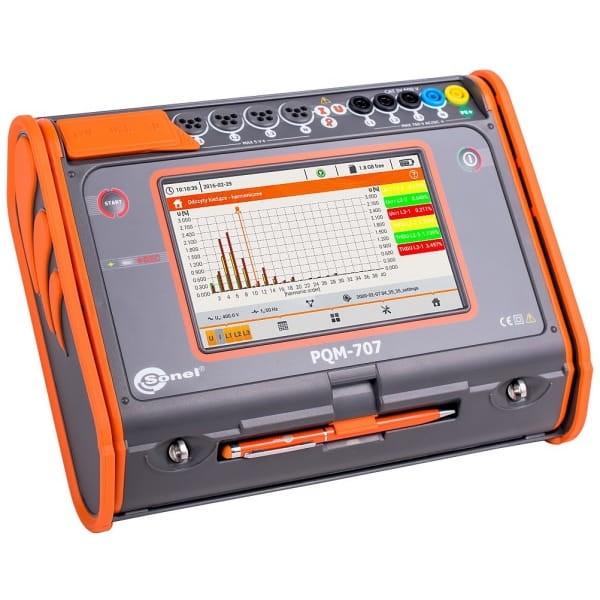

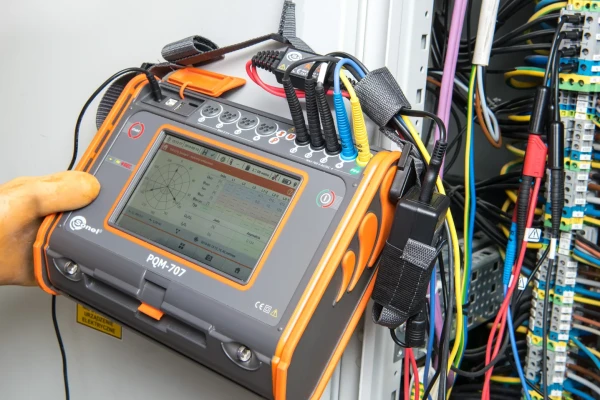

PQM-707 Analizator jakości zasilania bez cęgów pomiarowych

PQM-707 ANALIZATOR JAKOŚCI ZASILANIA.

• Ekran dotykowy o przekątnej 7" zapewnia intuicyjną obsługę
• Przyrząd posiada kategorię CAT IV 600V gwarantującą wysokie bezpieczeństwo
• Analizator posiada parametry w klasie S NORMY EN 61000-4-30 co przekłada się na wysoką dokładność pomiarów
• Urządzenie zostało wyposażone w akumulator Li-Ion, który zwiększa mobilność
• Zapis danych na karcie pamięci microSD - bez ograniczeń zapisu danych!

Parametry mierzone:

• Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych)
  – wartości średnie, minimalne i maksymalne w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi,
• Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
  – wartości średnie, minimalne i maksymalne, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),możliwość współpracy z przekładnikami prądowymi
• Współczynniki szczytu dla prądu (CFI) i napięcia (CFU)
• Częstotliwość w zakresie 40Hz – 70Hz
• Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna)
• Rejestracja mocy:
  - Metoda Budeanu
  - IEEE 1459
• Energia czynna (EP), bierna (Eq), pozorna (ES)
• Współczynnik mocy (Power Factor), cosφ, tgφ
• Harmoniczne do 40-tej napięcia i prądu
• Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
• Wskaźnik krótkookresowego (PST) oraz długookresowego (PLT) migotania światła (spełnia wymogi normy EN 61000-4-15 klasa S)
• Asymetria napięć (spełnia wymogi normy EN 61000-4-30 klasa S) i prądów
• Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS 1/2 okresu
• Prąd rozruchu*
• Kalkulator taryf energii*
• Rejestrowanie parametrów zgodnie z klasą S normy EN 61000-4-30

*Funkcje dostępne od 2017 roku



Analizator został przeznaczony do pracy w sieciach:

• o częstotliwości znamionowej 50/60 Hz
• o następujących napięciach znamionowych:
  64/110 V;110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V, 400/690 V
• prądu stałego
• jednofazowych
• dwufazowych ze wspólnym N
• trójfazowych gwiazda z i bez przewodu N
• trójfazowych trójkąt

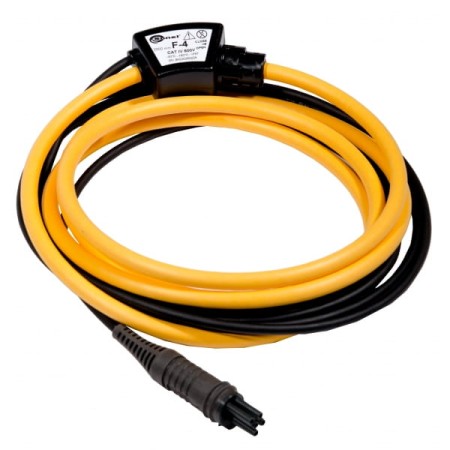

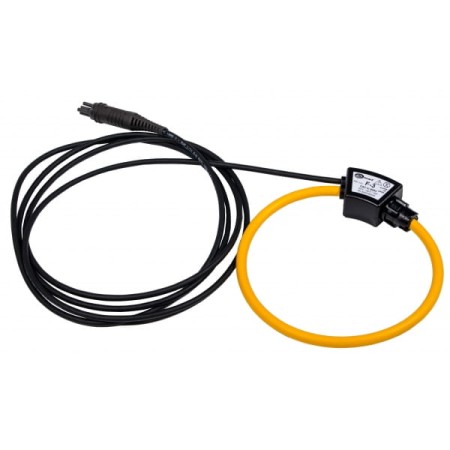

**Cęgi F-1A, F-2A, F-3A: 0..3000 A (10000 A p-p) *Cęgi C-4A: 0..1000 A (3600 A p-p)*Cęgi C-5A: 0..1000 A (3600 A p-p)*Cęgi C-6A: 0..10 A (36 A p-p) *Cęgi C-7A: 0...100 A (360 A p-p)

Wyposażenie:

- Przewód 2,2 m czarny, 3 szt WAPRZ2X2BLBB
- Przewód 2,2 m niebieski, 1 szt WAPRZ2X2BUBB
- Przewód 2,2 m żółty, 1 szt WAPRZ2X2YEBB
- Krokodylek czarny K01, 3 szt WAKROBL20K01
- Krokodylek niebieski K02, 1 szt WAKROBU20K02
- Krokodylek czerwony K02, 2 szt WAKRORE20K02
- Krokodylek żółty K02,1 szt WAKROYE20K02
- Przewód do transmisji danych USB WAPRZUSB
- Rozdzielacz fazy AC-16 WAADAAC16
- Adapter zasilacza AZ-2 1 szt, WAADAAZ2
- Zasilacz sieciowy Z7 WAZASZ7 - Adapter napięciowy magnetyczny, (4 szt.) WAADAUMAGKPL
- Futerał L4 WAFUTL4
- Program Sonel Analiza do odczytu i analizy danych
- Akumulator Li-Ion WAAKU15
- Przewód do zasilacza sieciowego 230V WAPRZLAD230
- Przewód do ładowania i zasilania miernika z gniazda sam. WAPRZLAD12SAM
- Rysik do obsługi dotykowej
- Karta pamięci microSD 4GB
- Instrukcja obsługi, karta gwarancyjna, certyfikat kalibracji
