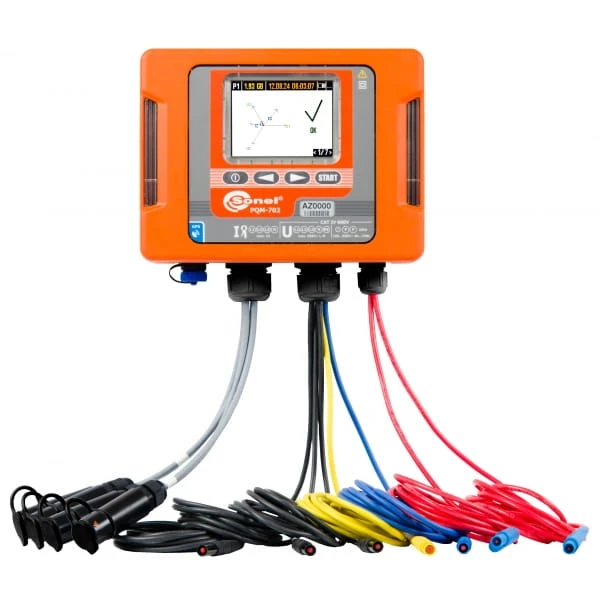

PQM-710 PRO Analizator jakości zasilania Sonel

Analizator jakości zasilania PQM-710 PRO umożliwia wszechstronny pomiar, analizę i rejestrację parametrów sieci energetycznych 50/60 Hz oraz jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Urządzenie spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów w pełnej klasie A. Dotyczy to niepewności pomiarowych, metod pomiarowych oraz synchronizacji czasu z sygnałem wzorcowym. Ostatni warunek zapewniony jest dzięki wbudowanemu modułowi GPS z wewnętrzną anteną. W przypadku instalowania analizatora wewnątrz pomieszczeń można zastosować dodatkową antenę z przewodem o długości 10 m. Po umieszczeniu anteny na zewnątrz, sygnał GPS będzie bez problemu osiągalny i wykorzystywany do synchronizacji wewnętrznego zegara.

Certyfikat PSL - potwierdzona klasa A przez niezależne laboratorium

Sonel PQM-710 Pro posiada w wyposażeniu 4 szt. giętkich cęgów prądowych F-3A.

Wbudowany modem GSM umożliwia zdalne kontrolowanie analizatora z dowolnego miejsca na świecie - na odległość można podejrzeć parametry mierzone przez analizator, dokonywać zmian w konfiguracji czy wystartować lub zatrzymać rejestrację. Możliwy jest również zdalny odczyt danych zapisanych w pamięci analizatora.

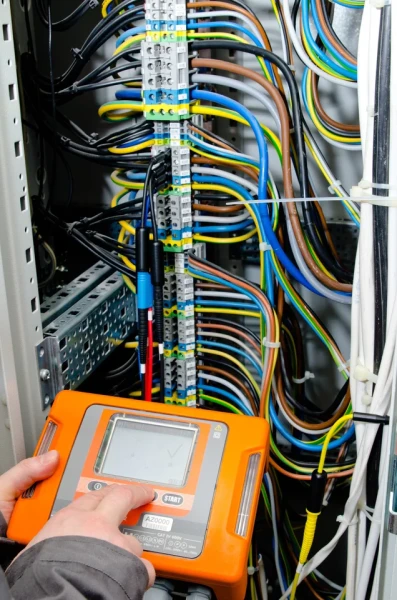

Obudowa o stopniu ochrony IP 65 oraz szeroki zakres temperatur pracy (od -20oC do +55oC) umożliwiają wykorzystanie PQM-710 BTW w dowolnym miejscu i warunkach klimatycznych (wewnątrz budynków, rozdzielnic, szaf czy skrzynek złącz kablowych, jak i na wolnej przestrzeni np. przez powieszenie analizatora bezpośrednio na słupie energetycznym).

Analizator, może pracować w sieciach:
jednofazowych,
dwufazowych ze wspólnym przewodem N,
trójfazowych gwiazdowych z i bez przewodu N
trójfazowych o układzie trójkąta,
stałego napięcia.

Analizator zasilany jest z badanej sieci lub niezależnego, zewnętrznego zasilania. Dodatkowo, wbudowany akumulator pozwala na 4 godziny pracy (rejestracji) bez zasilania zewnętrznego.

• Może być zasilany z bazy L i przeznaczony jest do wykorzystania praktycznie we wszystkich rodzajach sieci od 110V do 690V w sposób bezpośredni, ze szczególnym uwzględnieniem pomiarów na słupach niskiego napięcia, ze względu na łatwość podłączenia
• Posiada niezależne zasilanie, dlatego szczególnie nadaje się do pomiarów za przekładniami napięciowymi. Można go również zastosować do pomiarów w układach stałonapięciowych
• Posiada wbudowany modem GSM
• Funkcja antykradzieżowa - powiadomienie SMS w przypadku zmiany położenia

Parametry mierzone:

• Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych)
  – wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 690V, możliwość współpracy z przekładnikami napięciowymi
• Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
  – wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3kA (w zależności od użytych cęgów prądowych),możliwość współpracy z przekładnikami prądowymi
• Współczynniki szczytu dla prądu (CFI) i napięcia (CFU)
• Częstotliwość w zakresie 40Hz – 70Hz
• Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna)
• Rejestracja mocy:
  - Metoda Budeanu
  - IEEE 1459
• Energia czynna (E_P), bierna (E_q), pozorna (E_S)
• Współczynnik mocy (Power Factor), cosφ, tgφ
• Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi)
• Harmoniczne do pięćdziesiątej w napięciu i prądzie
• Interharmoniczne mierzone jako grupy
• Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
• Wskaźnik krótkookresowego (P_ST) oraz długookresowego (P_LT) migotania światła (spełnione wymogi EN 61000-4-15 klasa A)
• Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa A) i prądów
• Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wykresy RMS 10 ms z maksymalnym czasem rejestracji 5 s
• Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania
• Wszystkie parametry rejestrowane zgodnie z klasą A normy EN 61000-4-30

Przyrząd przewidziany jest do pracy w sieciach:

• O częstotliwości znamionowej 50/60 Hz
• o napięciach znamionowych:
  110/190 V; 115/200 V; 220/380 V
  230/400 V; 240/415 V; 400/690 V
• Prądu stałego

Układy obsługiwanych sieci:

• Jednofazowe
• Dwufazowe ze wspólnym N
• Trójfazowe gwiazda z i bez przewodu N
• Trójfazowe trójkąt

*Cęgi F-1, F-2, F-3:0..3000 A (10000 Ap-p) *Cęgi C-4: 0..1000 A (3600 Ap-p)*Cęgi C-5: 0..1000 A (3600 Ap-p)*Cęgi C-6: 0..10 A (36 Ap-p) (bez przekładników prądowych)*Cęgi C-7: 0...100 A (360 Ap-p)

Akcesoria dołączone do miernika

AZ-3 Adapter zasilania (wtyk sieciowy/bananki) NR KAT. WAADAAZ3 1 szt.
Adapter napięciowy do złączek z gwintem M4/M6 - komplet 5 szt NR KAT. WAADAM4M6 1 szt.
AC-16 Rozdzielacz fazy NR KAT. WAADAAC16 1 szt.
AKU-11 Akumulator Li-ion 3,7 V 4,4 Ah NR KAT. WAAKU11 1 szt.
Adaptery napięciowe magnetyczne - 4 szt. NR KAT. WAADAUMAGKPL 1 szt.
XL-2 Twarda walizka NR KAT. WAWALXL2 1 szt.
K-01 Krokodylek czarny 1 kV 20 A NR KAT. WAKROBL20K01 3 szt.
K-02 Krokodylek niebieski 1 kV 20 A NR KAT. WAKROBU20K02 1 szt.
K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02 2 szt.
K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02 1 szt.
Łączniki do opasek na słup NR KAT. WAPOZUCH4 2 szt.
Opaski zaciskowe NR KAT. WAPOZOPAKPL 1 szt.
Zaczep do mocowania na szynie DIN (ISO) z łącznikami stabilizującymi NR KAT. WAPOZUCH3 1 szt.
Przewód USB NR KAT. WAPRZUSB 1 szt.
F-3A Cęgi elastyczne (fi 120 mm) NR KAT. WACEGF3AOKR - 4 szt
Oznaczniki na przewody L1, L2, L3, N (komplet 8 szt.) NR KAT. WAPOZOZN4 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
