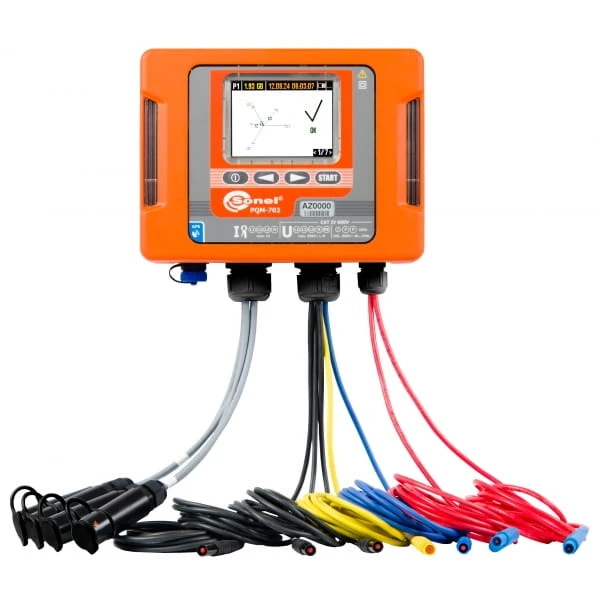

PQM-711 PRO Analizator jakości zasilania Sonel
Cena regularna:
32 238,30 zł
Cena regularna:
26 210,00 zł
towar niedostępny
dodaj do przechowalni
Opis
Analizator jakości zasilania PQM-7110 PRO jest zaawansowanym technicznie produktem umożliwiającym wszechstronny pomiar, analizę i rejestrację parametrów sieci energetycznych 50/60 Hz oraz jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. PQM-711 jest kolejnym przedstawicielem uznanej rodziny analizatorów linii PQM-70x. W stosunku do PQM-710 posiada rejestrację transjentów z maksymalną częstotliwością próbkowania 10 MHz (szybkich zmian w napięciu) oraz sygnałów sterujących.
Certyfikat PSL - potwierdzona klasa A przez niezależne laboratorium
Sonel PQM-711 Pro posiada w wyposażeniu 4 szt. giętkich cęgów prądowych F-3A.
Adresowany do bardzo szerokiego grona użytkowników, którzy potrzebują kontrolować jakość energii elektrycznej przy użyciu urządzenia przenośnego, spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów klasy A. Dotyczy to niepewności pomiarowych, metod pomiarowych oraz synchronizacji czasu z sygnałem wzorcowym. Ostatni warunek zapewniony jest dzięki wbudowanemu modułowi GPS z wewnętrzną anteną. W przypadku instalowania analizatora wewnątrz pomieszczeń można zastosować dodatkową antenę z przewodem o długości 10 m. Po umieszczeniu anteny na zewnątrz, sygnał GPS będzie bez problemu osiągalny i wykorzystywany do synchronizacji wewnętrznego zegara.

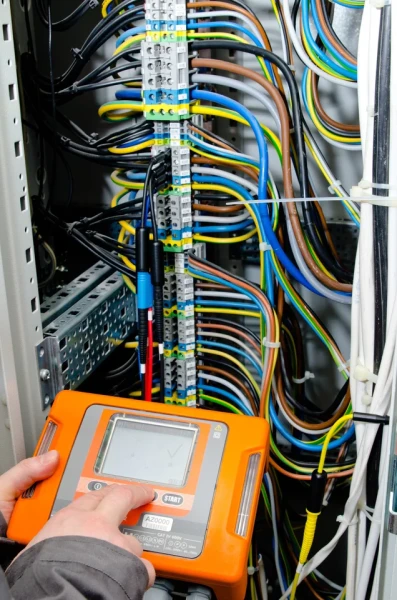

Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 110 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki. Może on pracować w sieciach:
jednofazowych,
dwufazowych ze wspólnym przewodem N,
trójfazowych gwiazdowych z i bez przewodu N
trójfazowych o układzie trójkąta,
stałego napięcia.
Dzięki temu PQM-711BTW może znaleźć zastosowanie w obszarze energetyki zawodowej i służb utrzymania ruchu w zakładach przemysłowych, jak również wśród osób prowadzących działalność usługową w zakresie analizy sieci.
Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 110 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki. Może on pracować w sieciach:
- jednofazowych,
- dwufazowych ze wspólnym przewodem N,
- trójfazowych gwiazdowych z i bez przewodu N
- trójfazowych o układzie trójkąta,
- stałego napięcia.
Dzięki temu PQM-711 może znaleźć zastosowanie w obszarze energetyki zawodowej i służb utrzymania ruchu w zakładach przemysłowych, jak również wśród osób prowadzących działalność usługową w zakresie analizy sieci.
- może być zasilany z fazy L i przeznaczony jest do wykorzystania praktycznie we wszystkich rodzajach sieci od 64 V do 760 V w sposób bezpośredni, ze szczególnym uwzględnieniem pomiarów na słupach niskiego napięcia, ze względu na łatwość podłączenia,
- posiada niezależne zasilanie, dlatego szczególnie nadaje się do pomiarów za przekładnikami napięciowymi. Można go również zastosować do pomiarów w układach stałonapięciowych,
- zdalna konfiguracja oraz transfer danych (GPRS) w czasie rzeczywistym za pomocą wbudowanego modemu GSM,
- funkcja antykradzieżowa - powiadomienie SMS w przypadku zmiany położenia - wbudowany odbiornik GPS,
- zegar czasu rzeczywistego synchronizowany protokołem GPS.
Parametry mierzone:
- Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych),
– wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi, - Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
– wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi, - Współczynniki szczytu dla prądu (CFI) i napięcia (CFU),
- Częstotliwość w zakresie 40Hz – 70Hz,
- Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna),
- Rejestracja mocy:
- Moetoda Budeanu, - IEEE 1459 - Energia czynna ( E ), bierna ( E ), pozorna ( E ), P q S
- Współczynnik mocy (Power Factor), cosφ, tgφ,
- Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi),
- Harmoniczne do 50-tej w napięciu i prądzie,
- Interharmoniczne mierzone jako grupy,
- Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
- Wskaźnik krótkookresowego (P ) oraz długookresowego (P ) migotania światła (spełnione wymogi EN 61000-4-15 klasa A), ST LT
- Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa A) i prądów,
- Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wyresy RMS 10 ms z
- maksymalnym czasem rejestracji 5 s,
- Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania,
- Pomiar sygnałów sterujących do 3000 Hz (tylko PQM-711)
- Pomiar transjentów do ±6000 V (tylko PQM-711)
- Wszystkie parametry rejestrowane zgodnie z klasą A normy EN 61000-4-30.
Parametry mierzone:
- Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych),
– wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi, - Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
– wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów
prądowych),możliwość współpracy z przekładnikami prądowymi, - Współczynniki szczytu dla prądu (CFI) i napięcia (CFU),
- Częstotliwość w zakresie 40Hz – 70Hz,
- Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna),
- Rejestracja mocy:
– Metoda Budeanu,
– IEEE 1459, - Energia czynna (E ), bierna (E ), pozorna (E ), P q S
- Współczynnik mocy (Power Factor), cosφ, tgφ,
- Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi),
- Harmoniczne do 50-tej w napięciu i prądzie,
- Interharmoniczne mierzone jako grupy,
- Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
- Wskaznik krótkookresowego (PST ) oraz długookresowego (PLT ) migotania światła (spełnione wymogi EN 61000-4-15 klasa A),
- Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa A) i prądów,
- Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wyresy RMS 10 ms z maksymalnym czasem rejestracji 5 s,
- Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania.
- Pomiar sygnałów sterujących do 3000 Hz
- Pomiar transjentów do ±6000 V
- Wszystkie parametry rejestrowane zgodnie z klasą A normy EN 61000-4-30.
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50/60 Hz.
- o napięciach znamionowych:
64/110 V; 110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V; 400/690 V, - prądu stałego
Układy obsługiwanych sieci:
- jednofazowy,
- dwufazowy ze wspólnym N,
- trójfazowy gwiazda z i bez przewodu N,
- trójfazowy trójkąt.
Warunki środowiskowe:
- zakres temperatur pracy: -20oC…+55oC,
- zakres temperatur przechowywania: -30oC…+60oC,
- wilgotność: 10…90% z możliwą kondensacją,
- szczelność: IP 65.
Parametry analizatora:
| Parametr | Zakres pomiarowy | Maks. rozdzielczość | Błąd podstawowy | |
| Napięcie przemienne (TRMS) |
- | 0,0…760,0 V | 0,01 % Un | ±0,1% Un |
|
Współczynnik |
Napięcie | 1,00…10,00 (≤1,65 dla napięcia 690 V) |
0,01 | ±5% |
| Prąd | 1,00…10,00 (≤3,6 Inom) | 0,01 | ± 5% w.m. | |
| Prąd przemienny TRMS |
- | w zależności od cęgów* |
0,01 % zakresu nominalnego |
±0,1% zakresu nominalnego (błąd nie uwzględnia błędu cęgów) |
| Częstotliwość | - | 40,00...70,00 Hz | 0,01Hz | ±0,01 Hz |
| Moc czynna, bierna, pozorna i odkształcenia |
- | w zależności od konfiguracji (przekładniki, cęgi) |
do czterech miejsc po przecinku |
w zależności od konfiguracji (przekładniki, cęgi) |
| Energia czynna, bierna i pozorna |
- | w zależności od konfiguracji (przekładniki, cęgi) |
do czterech miejsc po przecinku |
jak błąd mocy |
| Cosφ i współczynnik mocy (PF) |
- | 0,00...1,00 | 0,01 | ±0,03 |
| Tgφ | - | 0,00...10,00 | 0,01 | zależy od błędu mocy czynnej i biernej |
| Harmoniczne | Napięcie | taki sam jak napięcia przemiennego True RMS |
taka sama jak napięcia przemiennego True RMS |
±5% Uh dla Uh ≥ 1% Un ±0,05% Un dla Uh < 1% Un |
| Prąd | taki sam jak prądu przemiennego True RMS |
taka sama jak prądu przemiennego True RMS |
± 5% Ih dla Ih ≥ 3% In ± 0,15% In dla Ih < 3% In |
|
| THD | Napięcie | 0,0..100,0% (względem wartości skutecznej) |
0,1% | ±5% |
| Prąd | ±5% | |||
| Moc czynna i bierna harmonicznych |
- | w zależności od konfiguracji (przekładniki, cęgi) |
zależna od wartości minimalnych prądu i napięcia |
- |
| Kąt pomiędzy harmonicznymi prądu i napięcia |
- | -180,0…+180,0o | 0,1o | ±(h x 1o) |
| Współczynnik K (K-Factor) |
- | 1,0...50,0 | 0,1 | ±10% |
| Wskaźnik migotania światła (flicker) |
- | 0,20...10,00 | 0,01 | ±5% |
| Asymetria napięcia |
Napięcie oraz prąd |
0,0...20,0% | 0,1% | ±0,15% (błąd bezwzględny) |
| Pomiar sygnałów sterujących | Napięcia | 5...3000 Hz | 0,01 Hz | ±0,15% Uh dla 1...3% Uh ,5% Undla 3...15% Uh |
| Pomiar transjentów (maks. 10 MHz) |
±6000 V | 5 V | ±(5% + 25 V) | |
*Cęgi F-1/F-2/F-3:0..3000A (10000Ap-p) *Cęgi C-4: 0..1000A (3600Ap-p)*Cęgi C-5: 0..1000A (3600Ap-p)*Cęgi C-6: 0..10A (36Ap-p) (bez przekładników pradowych) *Cęgi C-7: 0...100 A (360 Ap-p )
Akcesoria dołączone do miernika
AZ-3 Adapter zasilania (wtyk sieciowy/bananki) NR KAT. WAADAAZ3 1 szt.
F-3A Cęgi elastyczne (fi 120 mm) NR KAT. WACEGF3AOKR - 4 szt
Adapter napięciowy do złączek z gwintem M4/M6 - komplet 5 szt NR KAT. WAADAM4M6 1 szt.
AC-16 Rozdzielacz fazy NR KAT. WAADAAC16 1 szt.
AKU-11 Akumulator Li-ion 3,7 V 4,4 Ah NR KAT. WAAKU11 1 szt.
Adaptery napięciowe magnetyczne - 4 szt. NR KAT. WAADAUMAGKPL 1 szt.
XL-2 Twarda walizka NR KAT. WAWALXL2 1 szt.
K-01 Krokodylek czarny 1 kV 20 A NR KAT. WAKROBL20K01 3 szt.
K-02 Krokodylek niebieski 1 kV 20 A NR KAT. WAKROBU20K02 1 szt.
K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02 2 szt.
K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02 1 szt.
Łączniki do opasek na słup NR KAT. WAPOZUCH4 2 szt.
Opaski zaciskowe NR KAT. WAPOZOPAKPL 1 szt.
Zaczep do mocowania na szynie DIN (ISO) z łącznikami stabilizującymi NR KAT. WAPOZUCH3 1 szt.
Przewód USB NR KAT. WAPRZUSB 1 szt.
Oznaczniki na przewody L1, L2, L3, N (komplet 8 szt.) NR KAT. WAPOZOZN4 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
Wyposażenie dodatkowe:
| Cęgi | C-4 | C-5 | C-6 | C-7 | F-1 | F-2 | F-3 |
| Prąd znamionowy | 1000 A AC | 1000 A AC 1400 A DC |
10 A AC | 100 A AC | 3000 A AC | 3000 A AC | 3000 A AC |
| Maks. prąd przeciążeniowy | 1200 A AC | 1000 A AC 3000 A DC |
20 A AC | 100 A AC | 10k A AC | 10k A AC | 10k A AC |
| Minimalny prąd możliwy do pomiaru |
100 mA | 500 mA | 10 mA | 20 mA | 1A | 1A | 1A |
| Częstotliwość | 30Hz…10k Hz | DC…5k Hz | 40 Hz…10k Hz | 40 Hz…1 kHz | 40 Hz…10k Hz | 40 Hz…10k Hz | 40 Hz…10k Hz |
| Poziom sygnału wyjściowego | 1 mV / 1 A | 1 mV / 1 A | 100 mV / 1 A | 500 mV / 1A | 38,8 μV / 1 A | 38,8 μV / 1 A | 38,8 μV / 1 A |
| Maks. średnica mierzonego przewodu |
52 mm | 39 mm | 20 mm | 24 mm | 360mm | 235 mm | 120mm |
| Minimalna dokładność podstawowa |
≤0,5% | ≤1,5% | ≤1% | 0,50% | 1% | 1% | 1% |
| Zasilanie bateryjne | Tak | ||||||
| Długość przewodu | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,2 m | 2,2 m | 2,2 m |
| Kategoria pomiarowa | IV 300 V | IV 300 V | IV 300 V | IV 300 V | IV 600 V | IV 600 V | IV 600 V |
