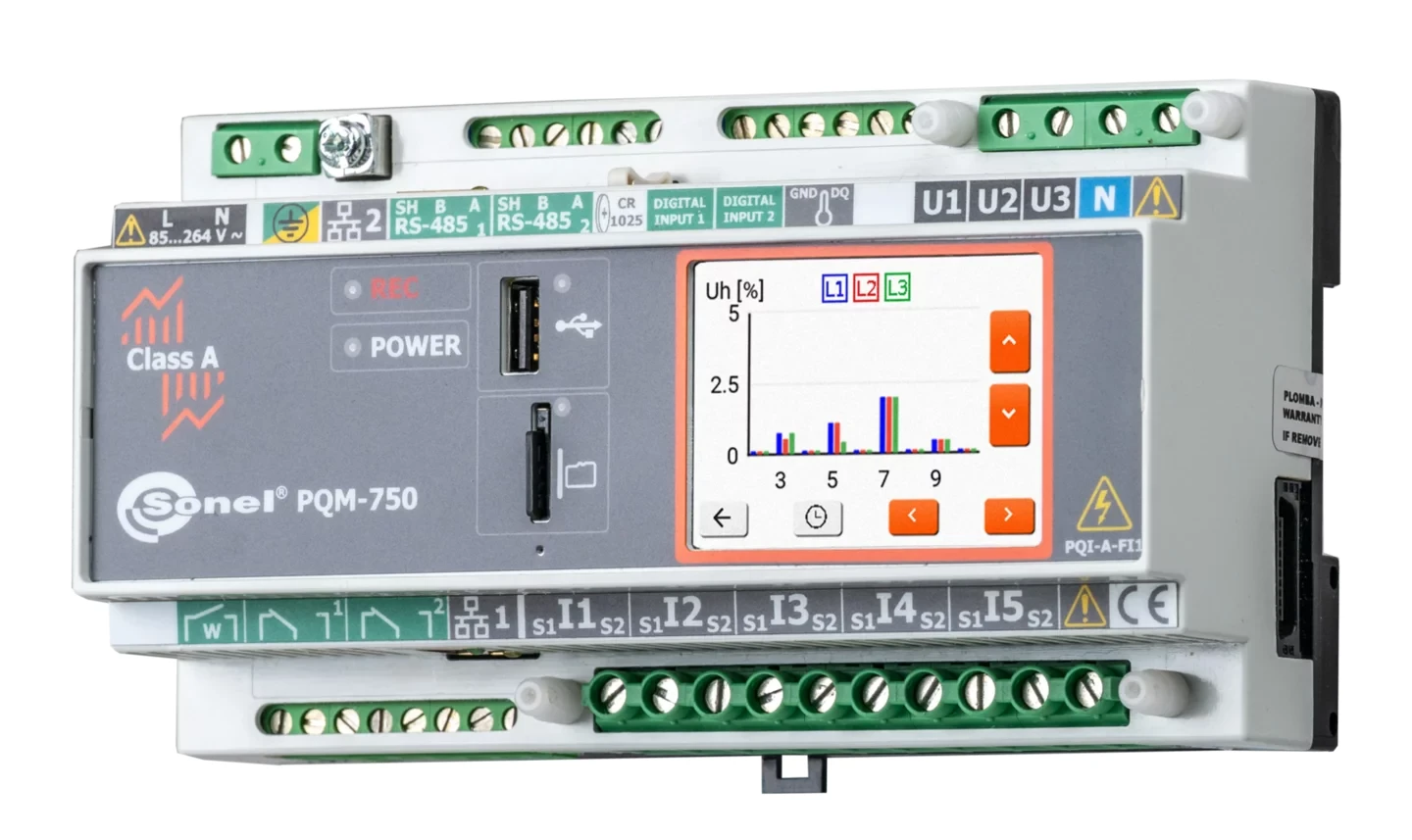

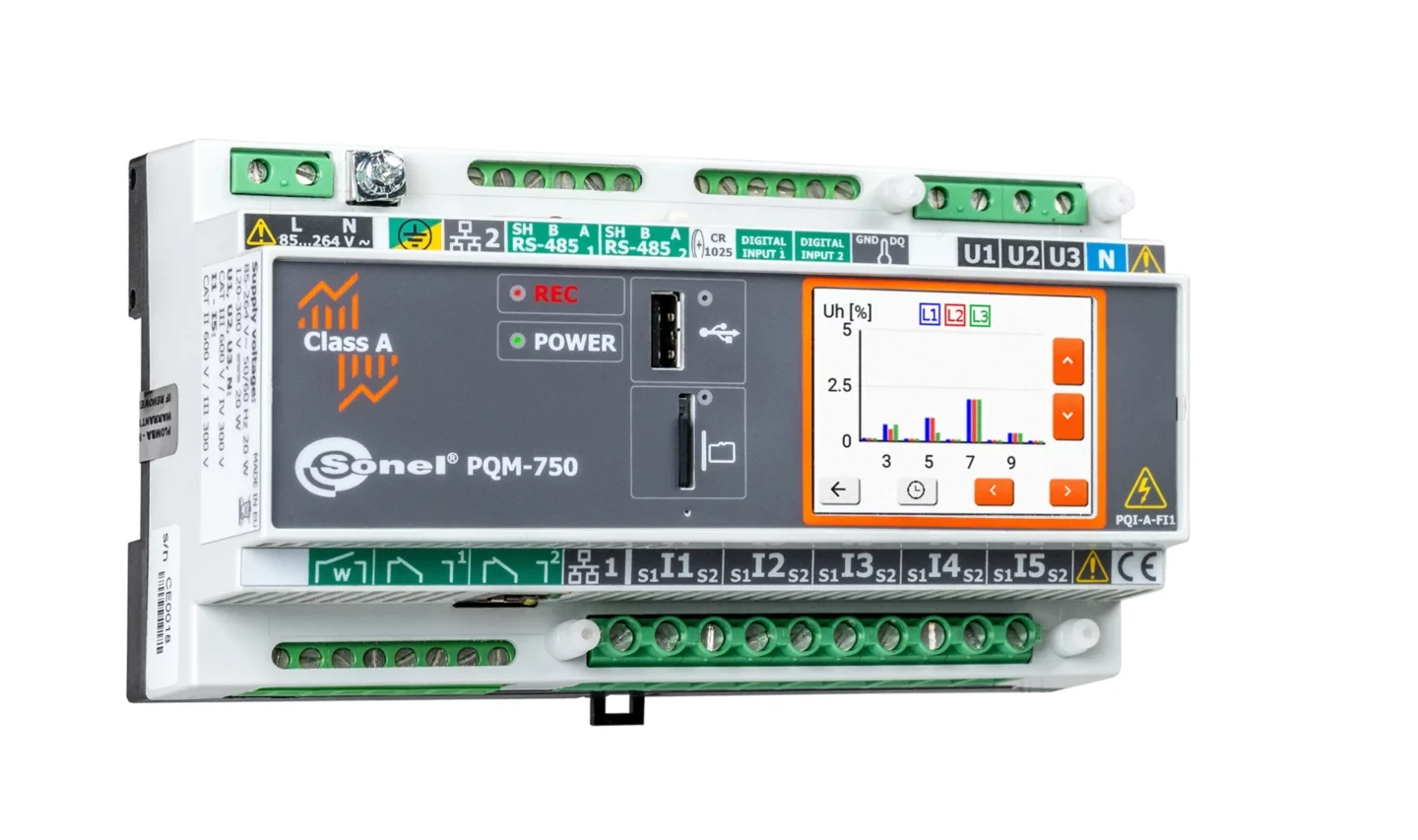

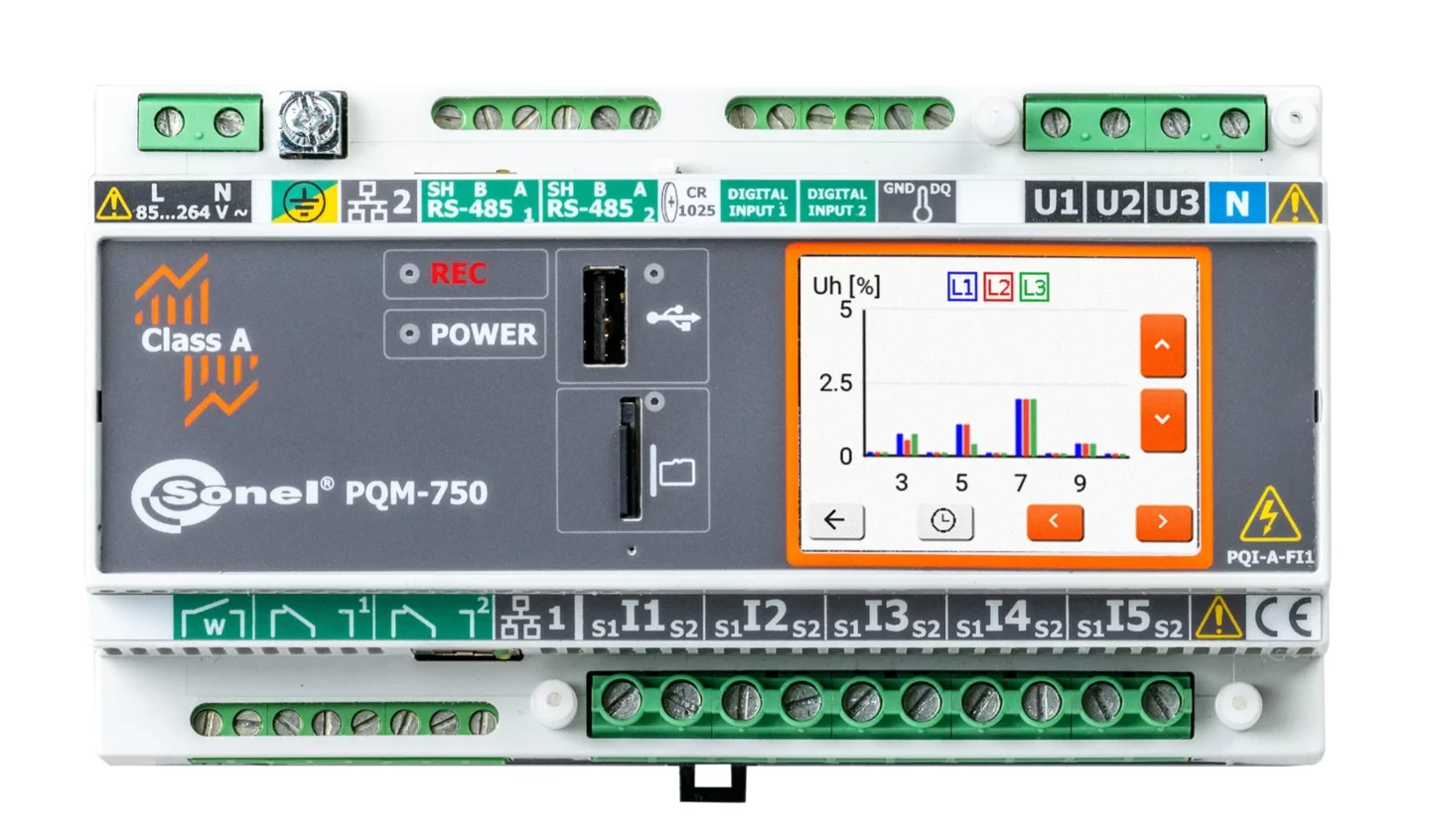

PQM-750 Analizator jakości zasilania
Stacjonarny miernik przeznaczony do pomiaru i rejestracji parametrów zasilania na zgodność z normami i obowiązującym prawem oraz z możliwością weryfikowania zadanych warunków kontraktu sprzedaż/zakup energii.

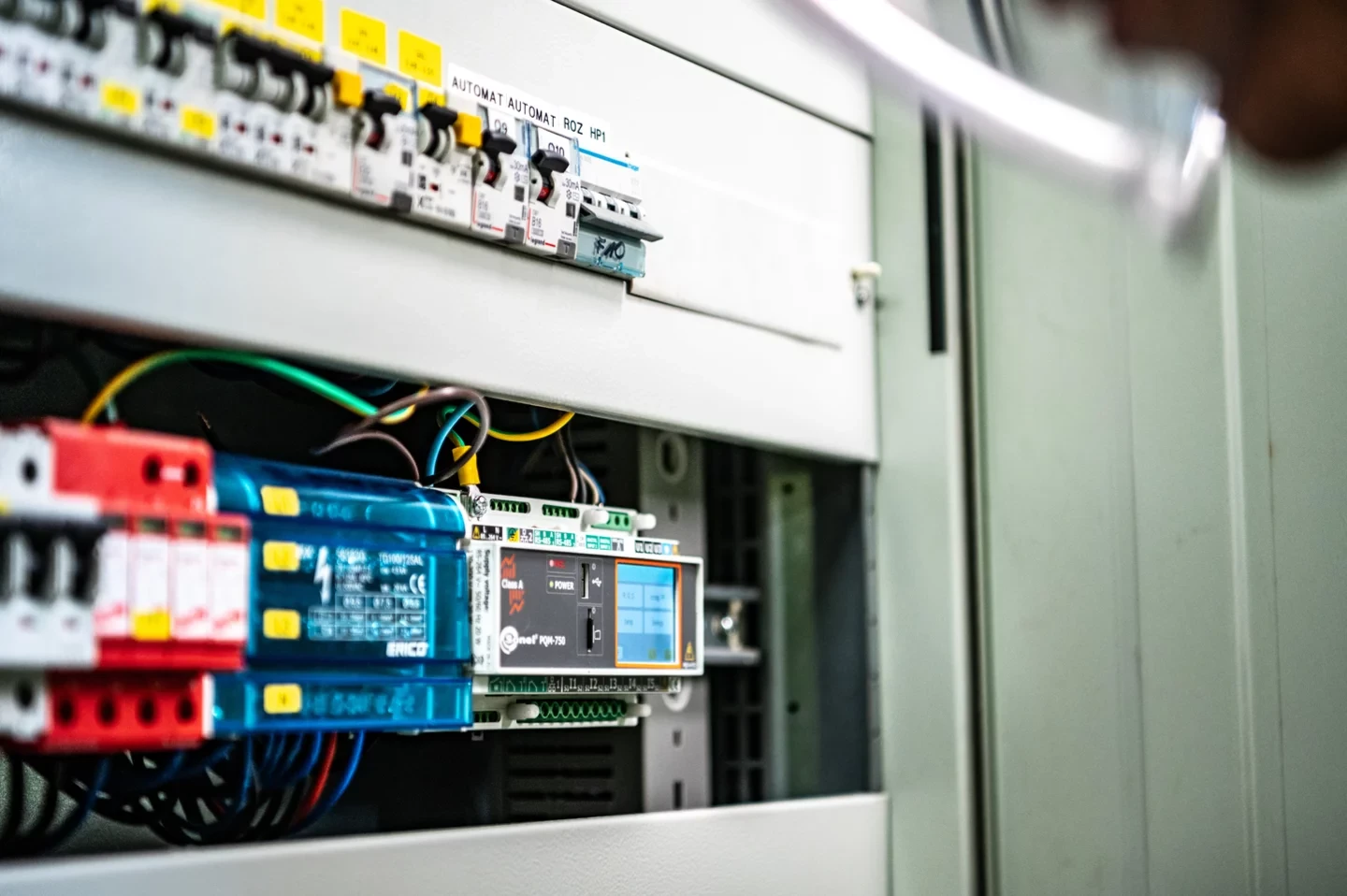

Wykonany w klasie A. Przystosowany do zamontowania na szynie DIN (z możliwością zamocowania na ścianie w szafie). Modułowa konstrukcja pozwala na dodawanie nowych modułów rozszerzających możliwości miernika. Przyrząd umożliwia pomiary w sieciach o częstotliwości 50 Hz, 60 Hz oraz 400 Hz.
PQM-750 może być skonfigurowany na różne sposoby. Każdy zestaw wbudowanych modułów wewnętrznych to osobny indeks sprzedażowy analizatora. Potrzebujesz pomocy w wyborze konfiguracji? Skontaktuj się z naszym Biurem Obsługi Klienta.
|
Jaki wbudowany zasilacz?
(AC1/DC1)
|
Jakie wbudowane przekaźniki?
(R1)
|
Jakie wbudowane przekładniki prądowe?
(CT1/CT5)
|
Czy na pokładzie jest moduł transjentów?
(-/T1)
|
Indeks |
AC1 - zasilacz na napięcia
85…264 V AC / 120…300 V DC |
R1 - przekaźniki mechaniczne |
CT1 - przekładniki prądowe 1 A |
Brak modułu transjentów |
WMGBPQM750AC1R1CT1 |
AC1 - zasilacz na napięcia
85…264 V AC / 120…300 V DC |
R1 - przekaźniki mechaniczne |
CT1 - przekładniki prądowe 1 A |
T1 - moduł transjentów zainstalowany |
WMGBPQM750AC1R1CT1T1 |
AC1 - zasilacz na napięcia
85…264 V AC / 120…300 V DC |
R1 - przekaźniki mechaniczne |
CT5 - przekładniki prądowe 5 A |
Brak modułu transjentów |
WMGBPQM750AC1R1CT5 |
AC1 - zasilacz na napięcia
85…264 V AC / 120…300 V DC |
R1 - przekaźniki mechaniczne |
CT5 - przekładniki prądowe 5 A |
T1 - moduł transjentów zainstalowany |
WMGBPQM750AC1R1CT5T1 |
DC1 - zasilacz na napięcia
18…60 V DC |
R1 - przekaźniki mechaniczne |
CT1 - przekładniki prądowe 1 A |
Brak modułu transjentów |
WMGBPQM750DC1R1CT1 |
DC1 - zasilacz na napięcia
18…60 V DC |
R1 - przekaźniki mechaniczne |
CT1 - przekładniki prądowe 1 A |
T1 - moduł transjentów zainstalowany |
WMGBPQM750DC1R1CT1T1 |
DC1 - zasilacz na napięcia
18…60 V DC |
R1 - przekaźniki mechaniczne |
CT5 - przekładniki prądowe 5 A |
Brak modułu transjentów |
WMGBPQM750DC1R1CT5 |
DC1 - zasilacz na napięcia
18…60 V DC |
R1 - przekaźniki mechaniczne |
CT5 - przekładniki prądowe 5 A |
T1 - moduł transjentów zainstalowany |
WMGBPQM750DC1R1CT5T1 |
- Pełna klasa A wg IEC 61000-4-30, potwierdzona certyfikatem z akredytowanego laboratorium
- Wejścia napięciowe L1, L2, L3, N, E (5 zacisków)
- Prądy L1, L2, L3, N, E (5 przekładników)
- Wbudowane przekładniki prądowe 5 A lub 1 A albo wariant bez przekładników, za to współpracujący z przekładnikami zewnętrznymi*
- Możliwość pomiarów pośrednich z wynikami obliczeń dla strony pierwotnej
- Praca w sieciach 50 Hz, 60 Hz, 400 Hz
- Rejestracja zdarzeń napięciowych i prądowych wraz z przebiegami
- Wykonanie z lub bez modułu pomiaru transjentów
- Pomiar ponad 4000 parametrów
- Przetwornik analogowo-cyfrowy 24-bitowy
- Podstawowa częstotliwość próbkowania 80 kHz
- Monitoring zaburzeń przewodzonych w paśmie 2…150 kHz
- Dwa porty LAN, w tym jeden z opcją zasilania miernika PoE (Power over Ethernet)
- Wbudowany akumulator
- Dwa warianty zasilania sieciowego: wbudowany zasilacz 85…264 V AC (120…300 V DC) lub 18…60 V DC
- Pamięć 8 GB (karta microSD)
- Port USB do aktualizacji miernika i wymiany danych
- Dwa wejścia binarne, dwa wyjścia przekaźnikowe, dwa porty RS-485
- Wyjście przekaźnikowe monitorujące pracę analizatora (Watchdog)
- Wejście 1-wire dla czujników temperatury zewnętrznej

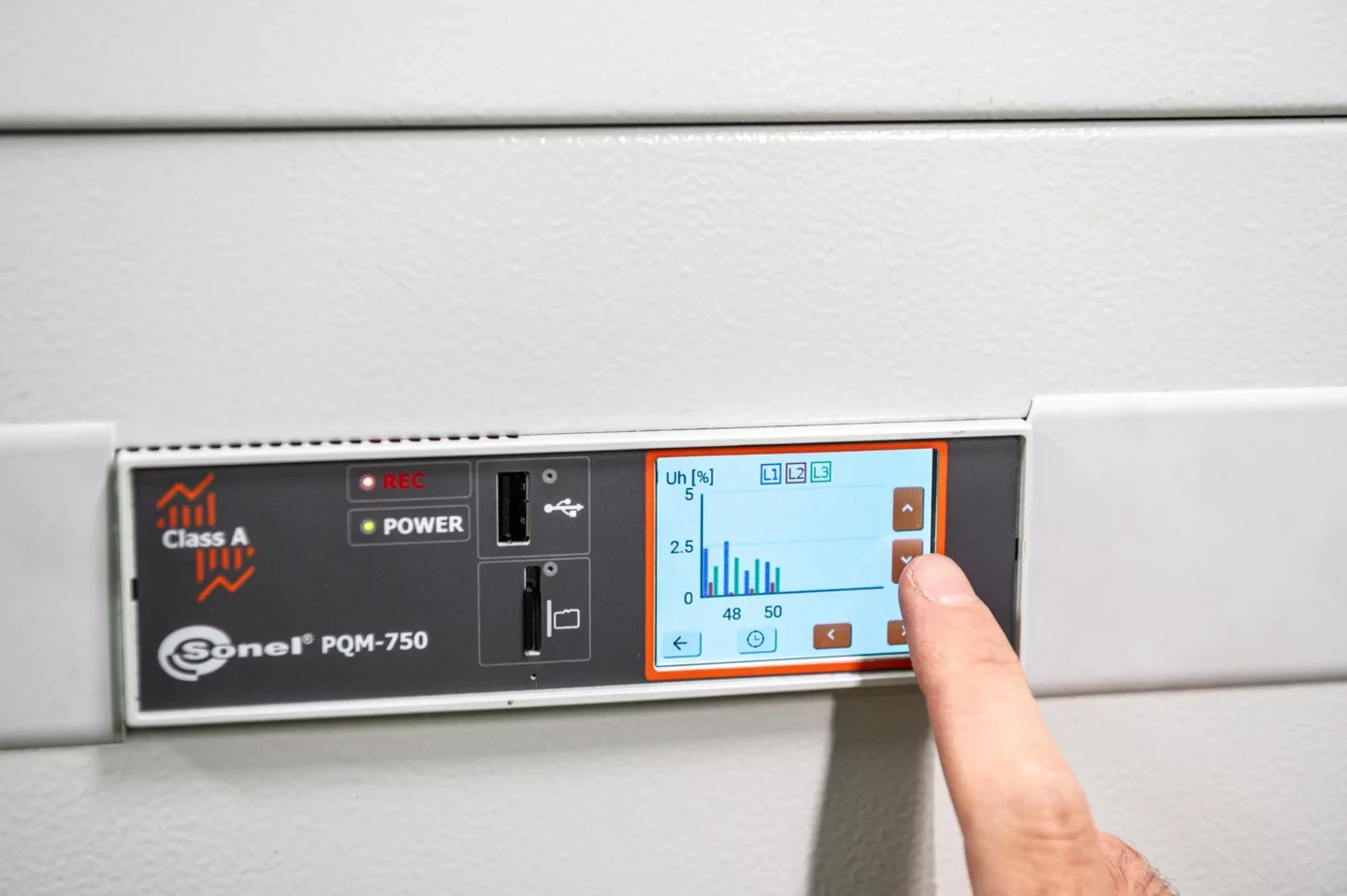

- Ekran dotykowy 2,4”

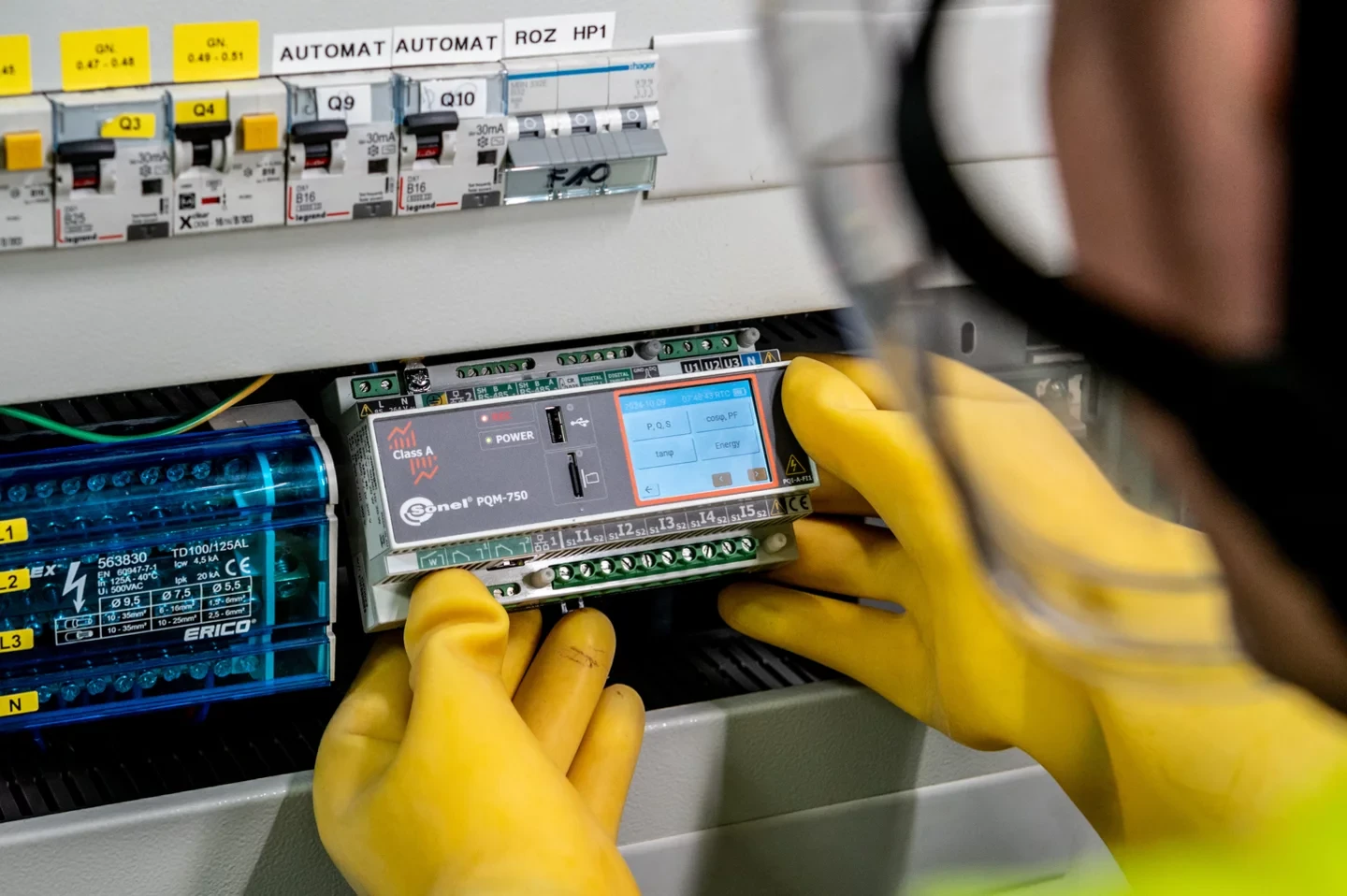

- Montaż na szynie DIN lub ścianie
- Szyna rozszerzeń umożliwiająca podłączenie różnych modułów zewnętrznych (np. GPS, LTE)
- Wbudowany serwer sieciowy, umożliwiający zaprogramowanie miernika, odczyt danych bieżących, podgląd listy zarejestrowanych zdarzeń wraz z wyświetleniem oscylogramu/RMS
- Synchronizacja czasu z wzorcem przez serwery NTP, IRIG-B (przez wbudowany RS-485)
- Opcjonalny moduł GPS i anteny GPS
- Kategoria pomiarowa CAT III 600 V (IV 300 V) dla wejść napięciowych
- Kategoria pomiarowa CAT III 300 V dla wejść prądowych
- Możliwość plombowania wejść prądowych i napięciowych
* wkrótce w ofercie
Standardowe protokoły transmisyjne
- Modbus TCP/IP
- Modbus RTU
- IEC 61850
- PQdif
Interfejs sieciowy (webserwer)
- Dostęp do interfejsu z dowolnej przeglądarki internetowej
Przyrząd można rozbudować o dodatkowe protokoły komunikacyjne oraz funkcjonalności fizyczne i programowe.
- Moduł GPS z wyjściem IRIG-B i antena do modułu GPS (10 m / 20 m / 30 m)
- Moduł LTE GSM*
- Moduł I/O*
- Panel dotykowy LCD 7” do pełnej obsługi analizatora w miejscu zamontowania*
* wkrótce w ofercie
Wbudowane oprogramowanie (interfejs sieciowy – webserwer) pozwala skonfigurować przyrząd oraz podejrzeć dane bieżące. Umożliwia pomiar poniższych parametrów.
- Napięcie fazowe skuteczne U dla L1, L2, L3+N/PE
- Napięcia międzyfazowe skuteczne U dla L12, L23, L31
- Prądy skuteczne I wszystkich faz + N + PE
- Współczynnik szczytu CF napięć i prądów
- Częstotliwość f sieci L1
- Moc czynna P dla L1, L2, L3
- Moc czynna P1 (wydzielona 50 Hz) dla L1, L2, L3
- Moc bierna Q dla L1, L2, L3
- Moc bierna Q1 (wydzielona 50 Hz) dla L1, L2, L3
- Moc pozorna S dla L1, L2, L3
- Moc pozorna S1 (wydzielona 50 Hz) dla L1, L2, L3
- Moc całkowita trójfazowa P3F, Q3F, S3F
- Moc całkowita trójfazowa P13F, Q13F, S13F
- cosφ dla L1, L2, L3, cosφ3F
- Współczynnik mocy PF dla L1, L2, L3, PF3F
- tgφ dla L1, L2, L3, tgφ3F
- Moc odkształceń D dla L1, L2, L3
- Moc całkowita odkształceń trójfazowa D3F
- Współczynnik mocy odkształceń DPF dla L1, L2, L3
- Kształt napięć i prądów fazowych dla zdarzeń
- Wykresy fazowe dla prądów i napięć
- Energia czynna dla L1, L2, L3 – pobrana EP+ lub oddana EP-
- Energia czynna trójfazowa – pobrana EP3F+ lub oddana EP3F-
- Energia bierna indukcyjna dla L1, L2, L3 dla poboru – EQL+
- Energia bierna pojemnościowa dla L1, L2, L3 dla poboru – EQC+
- Energia bierna trójfazowa dla poboru – indukcyjna EQL3F+ i pojemnościowa EQC3F+
- Energia pozorna dla L1, L2, L3 – ES
- Energia pozorna trójfazowa ES3F
- Harmoniczne hn do 256-tej w prądzie i napięciu
- Interharmoniczne do 256-tej w prądzie i napięciu
- Kąty pomiędzy harmonicznymi prądu i napięcia
- Monitorowanie pasma 2…150 kHz
- Składowe napięć fazowych UDC
- Udziały harmonicznych prądów i napięć względem wartości RMS (%) – hnR
- Udziały harmonicznych prądów i napięć względem harmonicznej podstawowej h1 (%) – hnF
- THDR dla napięć i prądów liczone względem wartości RMS (%)
- THDF dla napięć i prądów liczone względem harmonicznej podstawowej (%)
- TIDR dla napięć i prądów liczone względem wartości RMS (%)
- TIDF dla napięć i prądów liczone względem harmonicznej podstawowej (%)
- Moce czynne i bierne harmonicznych
- Współczynnik K dla I1, I2, I3, IN
- Współczynnik (Europa) Factor K
- Składowe symetryczne napięcia: zerowa U0, zgodna U1, przeciwna U2
- Wartości napięć (V, %) składowych harmonicznych kolejności zgodnej (1, 4, 7,…), przeciwnej (2, 5, 8,…), zerowej (3, 6, 9,…)
- Składowe symetryczne prądu: zerowa I0, zgodna I1, przeciwna I2
- Wartości prądów (A, %) składowych harmonicznych kolejności zgodnej (1, 4, 7,…), przeciwnej (2, 5, 8,…), zerowej (3, 6, 9,…)
- Współczynnik migotania światła krótkotrwały Pst
- Współczynnik migotania światła długotrwały Plt
- Współczynnik asymetrii napięć
- Współczynnik asymetrii prądów
- Transjenty U do 6000 V
- Sygnały sterujące
- Temperatury: Tw (wewnętrzna analizatora), Tz1…Tz4 (1-wire)
Przyrząd wykonany w klasie A normy IEC 61000-4-30. Przyrząd jest zgodny z:
- Normy dotyczące produktów:
- IEC 62586-1 – Pomiar jakości energii elektrycznej w sieciach zasilających – Część 1: Przyrządy do pomiaru jakości energii (PQI)
- IEC 62586-2 – Pomiar jakości energii elektrycznej w sieciach zasilających – Część 2: Badania funkcjonalne oraz wymagania dotyczące niepewności
- Normy dotyczące pomiaru parametrów sieci:
- IEC 61000-4-30 – Kompatybilność elektromagnetyczna (EMC) – Metody badań i pomiarów – Metody pomiaru jakości energii
- IEC 61000-4-7 – Kompatybilność elektromagnetyczna (EMC) – Metody badań i pomiarów – Ogólny przewodnik dotyczący pomiarów harmonicznych i interharmonicznych oraz stosowanych do tego celu przyrządów pomiarowych dla sieci zasilających i przyłączonych do nich urządzeń
- IEC 61000-4-15 – Kompatybilność elektromagnetyczna (EMC) – Metody badań i pomiarów – Miernik migotania światła – Specyfikacja funkcjonalna i projektowa
- EN 50160 – Parametry napięcia zasilającego w publicznych sieciach rozdzielczych
- Normy bezpieczeństwa:
- IEC 61010-1 – Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych – Część 1: Wymagania ogólne
- IEC 61010-2-030 – Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych – Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
- Normy dotyczące kompatybilności elektromagnetycznej:
- EN 55032 – Kompatybilność elektromagnetyczna urządzeń multimedialnych – Wymagania dotyczące emisji
- IEC 61000-6-5 – Kompatybilność elektromagnetyczna (EMC) – Część 6-5: Normy ogólne – Odporność urządzeń wykorzystywanych w środowisku elektrowni i stacji elektroenergetycznej
Specyfikacja
| Parametr |
Zakres pomiarowy |
Maks. rozdzielczość |
Dokładność |
Napięcie przemienne (TRMS)
UL-L MAX = 2000 V dla UL-E MAX = 1000 V |
0,0…1000,0 V |
4 cyfry znaczące |
±0,1% Udin |
| Współczynnik szczytu (Crest Factor) |
|
|
|
| Napięcie |
1,0…6,5 (1,65 dla napięcia 690 V) |
0,01 |
±5% |
| Prąd |
1,00…10,00 |
0,01 |
±5% |
| Prąd przemienny (TRMS) |
0…20 A |
4 cyfry znaczące |
±0,2% |
| Częstotliwość |
|
|
|
| Sieci 50 Hz i 60 Hz |
40,000…70,000 Hz |
0,001 Hz |
±0,01 Hz |
| Sieci 400 Hz |
340,00…460,00 Hz |
0,01 Hz |
±0,1 Hz |
Moc czynna
IEC 62053-22 klasa 0,2S |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
±0,2% |
Moc bierna
IEC 62053-24 klasa 0,5S |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
±0,5% |
| Moc pozorna |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
±0,2% |
Energia czynna
IEC 62053-22 klasa 0,2S |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
±0,2% |
Energia bierna
IEC 62053-24 klasa 0,5S |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
±0,5% |
| Energia pozorna |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
±0,2% |
| cosφ i współczynnik mocy (PF) |
-1,000…1,000 |
0,001 |
0,05 |
| tgφ |
-10,000…10,000 |
0,001 |
zależy od błędu mocy czynnej i biernej |
| Harmoniczne i interharmoniczne |
|
|
|
| Napięcie |
DC, 0…256 |
4 cyfry znaczące |
±0,05% Udin dla w.m. < 1% Udin
±5% w.m. dla w.m. ≥ 1% Udin |
| Prąd |
0…256 |
4 cyfry znaczące |
±0,15% Irin dla w.m. < 3% Irin
±5% w.m. dla w.m. ≥ 3% Irin |
| THD-F |
|
|
|
| Napięcie |
0…20% |
0,01% |
±0,3% (błąd bezwzględny) |
| Prąd |
0…100% |
0,01% |
±0,3% (błąd bezwzględny) |
| Moc czynna i bierna harmonicznych |
w zależności od przekładni napięciowej i prądowej |
4 cyfry znaczące |
— |
| Kąt pomiędzy harmonicznymi prądu i napięcia |
-180,0…+180,0° |
0,1° |
≤0,05° dla n = 1
≤1° dla 2 ≤ n ≤ 60 przy fnom=50 Hz
≤4° dla 61 ≤ n ≤ 256 przy fnom=50 Hz |
| Współczynnik K (K-Factor) |
1,0…50,0 |
0,01 |
±10% |
| Wskaźnik migotania światła (flicker) |
0,20…10,00 |
0,01 |
±5% |
| Asymetria napięcia |
|
|
|
| Napięcie oraz prąd |
0,0…20,0% |
0,1% |
±0,15% (błąd bezwzględny) |
| Pomiar sygnałów sterujących |
|
|
|
| Napięcie |
do 15% Udin przy fR = 5…30000 Hz |
4 cyfry znaczące |
nie specyfikowana dla <1% Udin
±0,15% dla 1…3% Udin
±5% dla 3…15% Udin |
| Emisje w paśmie |
|
|
|
| 2…9 kHz |
pojedynczy prążek o częstotliwości będącej wielokrotnością 200 Hz |
0,01 V |
±0,1% Udin dla w.m. < 2% Udin
±5% w.m. dla w.m. ≥ 2% Udin |
| 8…150 kHz |
pojedynczy prążek o częstotliwości będącej wielokrotnością 2 kHz |
0,01 V |
±(5% + 0,1 V) |
w.m. – wartość mierzona
Waga i wymiary
| Parametr |
Wartość |
| Waga netto (kg) |
0.6 |
| Szerokość opakowania (cm) |
29 |
| Wysokość opakowania (cm) |
11 |
| Długość opakowania (cm) |
18 |
Akcesoria dołączone do miernika
Przewód sieciowy LAN ekranowany 1,5 m NR KAT. WAPRZRJ451X5EKR 1 szt.
Końcówka widełkowa do zacisku uziemiającego NR KAT. WAZACWID 1 szt.
Karta microSD 8 GB NR KAT. WAPOZMSD8 1 szt.
Plomba na zaciski napięciowe i prądowe (komplet 2 szt.) NR KAT. WAPOZPLOKPL 1 szt.
Zestaw do montażu na ścianie NR KAT. WAPOZUCH17 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
