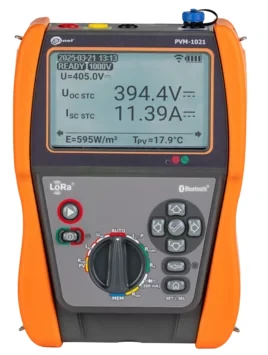

PVM-1021 Miernik instalacji fotowoltaicznych
Kompaktowy miernik instalacji fotowoltaicznych do 1000 V
Miernik Sonel PVM-1021 to kompaktowy miernik do pomiarów instalacji fotowoltaicznych z pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na obudowie. Wszystkie przyciski są podświetlane, podobnie jak graficzny wyświetlacz, co znakomicie ułatwia obsługę w zacienionych miejscach, np. wykonując pomiary pod naziemnymi instalacjami PV. Obszerna pamięć wydatnie skraca czas przygotowania dokumentacji po pomiarowej.
- Umożliwia wykonanie pomiarów kategorii 1 według normy EN 62446-1.
- Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
- Umożliwia przeliczanie parametrów na warunki STC według normy EN IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
- Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
- Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
- Wbudowany moduł Bluetooth do komunikacji z komputerem.
- Duża pamięć pomiarów: 100 obiektów po 40 komórek.
- Podświetlany wyświetlacz i przyciski.
- Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
- Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
- Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
- Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
- Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
- Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
- Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
- Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
- Pomiar mocy AC/DC.
- Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
- Test diod blokujących napięciem 1000 V DC.
Szczelność i wytrzymałość
Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP54. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.
Komunikacja i oprogramowanie
Dane pomiarowe z PVM-1021 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.
Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
Specyfikacja
| Parametr |
Zakres pomiarowy |
Zakres wyświetlania |
Rozdzielczość |
Dokładność |
| Napięcie |
|
|
|
|
| Napięcie AC |
0,0 V…600,0 V |
0,0 V…600,0 V |
0,1 V |
±(2% w.m. + 2 cyfry) |
| Napięcie DC |
0,0 V…1000,0 V |
0,0 V…1000,0 V |
0,1 V |
±(0,5% w.m. + 2 cyfry) |
| Prąd zwarcia ISC |
0,0…20,00 A |
0,0…20,00 A |
0,01 A |
±(1% w.m. + 2 cyfry) |
| Rezystancja izolacji |
|
|
|
|
| Rezystancja izolacji po stronie AC |
|
|
|
|
| Napięcie pomiarowe 250 V |
250,0 kΩ…2,000 GΩ wg EN IEC 61557-2 |
0,0 kΩ…2,000 GΩ |
od 0,1 kΩ |
±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 500 V |
250,0 kΩ…5,000 GΩ wg EN IEC 61557-2 |
0,0 kΩ…5,000 GΩ |
od 0,1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 1000 V |
500,0 kΩ…9,999 GΩ wg EN IEC 61557-2 |
0,0 kΩ…9,999 GΩ |
od 0,1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Rezystancja izolacji po stronie DC |
|
|
|
|
| Napięcie pomiarowe 250 V / 500 V / 1000 V |
250 kΩ…300,0 MΩ wg EN IEC 61557-2 |
0,0 kΩ…300,0 MΩ |
od 0,1 kΩ |
±(3% w.m. + 8 cyfr) |
| Rezystancja przewodów ochronnych i wyrównawczych |
|
|
|
|
| Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA |
0,11 Ω…1999 Ω wg EN IEC 61557-4 |
0,00 Ω…1999 Ω |
od 0,01 Ω |
od ±(2% w.m. + 3 cyfry) |
| Pomiar rezystancji małym prądem |
0,0 Ω…1999 Ω |
0,0 Ω…1999 Ω |
od 0,1 Ω |
±(3% w.m. + 3 cyfry) |
| Pomiar prądu |
0,0 A…400,0 A |
0,0 A…400,0 A |
od 0,1 A |
od ±(5% w.m. + 2 cyfry) |
| Pomiar mocy |
0,00 kW…100,00 kW |
0,00 kW…100,00 kW |
0,01 kW |
±(6% w.m. + 5 cyfr) |
"w.m" – wartość mierzona
Akcesoria dołączone do miernika
Przewód 1,2 m żółty 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2YEBB 1 szt.
Przewód 1,2 m czarny 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2BLBB 1 szt.
Przewód 1,2 m czerwony 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2REBB 1 szt.
C-PV Cęgi pomiarowe NR KAT. WACEGCPVOKR 1 szt.
MC4 Adapter MC4-gniazda bananowe (komplet) NR KAT. WAADAMC4 1 szt.
Bateria alkaliczna AA LR06 (15A) 1,5 V NR KAT. WABATAA 4 szt.
Bateria alkaliczna AAA LR03 (24A) 1,5 V NR KAT. WABATAAA 2 szt.
Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) NR KAT. WASONREOGB1 1 szt.
L-4 Futerał NR KAT. WAFUTL4 1 szt.
K-01 Krokodylek czarny 1 kV 20 A NR KAT. WAKROBL20K01 1 szt.
K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02 1 szt.
K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02 1 szt.
Pasek NR KAT. WAPOZPAS6 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
