PVM-1021 Pro  Zestaw mierników do pomiarów instalacji fotowoltaicznych

Kompaktowy miernik instalacji fotowoltaicznych do 1000 V

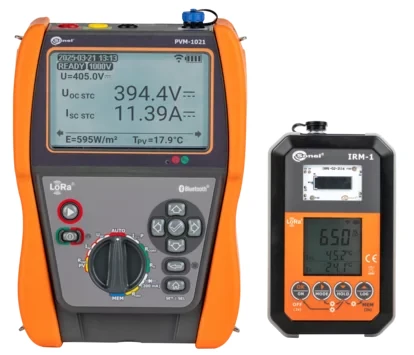

Zestaw przyrządów pomiarowych wraz z akcesoriami. W skład zestawu wchodzą:

  • miernik instalacji fotowoltaicznych Sonel PVM-1021,
  • miernik nasłonecznienia oraz temperatury Sonel IRM-1.

1. Miernik instalacji fotowoltaicznych PVM-1021

PVM-1021 to kompaktowy miernik do pomiarów instalacji fotowoltaicznych z pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na obudowie. Wszystkie przyciski są podświetlane, podobnie jak graficzny wyświetlacz, co znakomicie ułatwia obsługę w zacienionych miejscach, np. wykonując pomiary pod naziemnymi instalacjami PV. Obszerna pamięć wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

2. Miernik nasłonecznienia oraz temperatury IRM-1

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

PVM-1021 | Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy EN 62446-1.
  • Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
  • Umożliwia przeliczanie parametrów na warunki STC według normy EN IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
  • Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
  • Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth do komunikacji z komputerem.
  • Duża pamięć pomiarów: 100 obiektów po 40 komórek.
  • Podświetlany wyświetlacz i przyciski.

PVM-1021 | Mierzone parametry

  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
  • Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
  • Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
  • Pomiar mocy AC/DC.
  • Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000 V DC.

PVM-1021 | Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP54. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

PVM-1021 | Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1021 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

PVM-1021 | Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.

IRM-1 | Cechy

  • Pomiar nasłonecznienia i temperatury.
  • Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
  • Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
  • Wbudowany kompas oraz czujnik nachylenia.
  • Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
  • Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

IRM-1 | Mierzone parametry

  • Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2 h.
  • Temperatura panelu fotowoltaicznego w °C lub °F.
  • Temperatura otocznia w °C lub °F.
  • Kąt nachylenia paneli.
  • Orientacja paneli dzięki wbudowanemu kompasowi.

IRM-1 | Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

IRM-1 | Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.



VM-1021 | Specyfikacja

Parametr Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie
Napięcie AC 0,0 V…600,0 V 0,0 V…600,0 V 0,1 V ±(2% w.m. + 2 cyfry)
Napięcie DC 0,0 V…1000,0 V 0,0 V…1000,0 V 0,1 V ±(0,5% w.m. + 2 cyfry)
Prąd zwarcia ISC 0,0…20,00 A 0,0…20,00 A 0,01 A ±(1% w.m. + 2 cyfry)
Rezystancja izolacji
Rezystancja izolacji po stronie AC
Napięcie pomiarowe 250 V 250,0 kΩ…2,000 GΩ wg EN IEC 61557-2 0,0 kΩ…2,000 GΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V 250,0 kΩ…5,000 GΩ wg EN IEC 61557-2 0,0 kΩ…5,000 GΩ od 0,1 kΩ od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 1000 V 500,0 kΩ…9,999 GΩ wg EN IEC 61557-2 0,0 kΩ…9,999 GΩ od 0,1 kΩ od ±(3% w.m. + 8 cyfr)
Rezystancja izolacji po stronie DC
Napięcie pomiarowe 250 V / 500 V / 1000 V 250 kΩ…300,0 MΩ wg EN IEC 61557-2 0,0 kΩ…300,0 MΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,11 Ω…1999 Ω wg EN IEC 61557-4 0,00 Ω…1999 Ω od 0,01 Ω od ±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)
Pomiar prądu 0,0 A…400,0 A 0,0 A…400,0 A od 0,1 A od ±(5% w.m. + 2 cyfry)
Pomiar mocy 0,00 kW…100,00 kW 0,00 kW…100,00 kW 0,01 kW ±(6% w.m. + 5 cyfr)



"w.m" – wartość mierzona



Parametr Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Irradiancja
Pomiar w W/m2 0 W/m2 …1400 W/m2 0 W/m2 …1400 W/m2 1 W/m2 ±(5% w.m. + 2 cyfry)
Pomiar w BTU/ft2 h 0 BTU/ft2 h…444 BTU/ft2 h 0 BTU/ft2 h…444 BTU/ft2 h 1 BTU/ft2 h ±(5% w.m. + 2 cyfry)
Temperatura PV i otoczenia
Pomiar w °C -20,0°C…100,0°C -20,0°C…100,0°C 0,1°C ±(1% w.m. + 5 cyfr)
Pomiar w °F -4,0°F…212,0°F 4,0°F…212,0°F 0,1°F ±(1% w.m. + 5 cyfr)
Kąt nachylenia -90°…+90° -90°…+90° 1° ±2°
Kierunek położenia – kompas 0°…360° 0°…360° 1° ±5°



"w.m" – wartość mierzona







Parametr Wartość
Waga netto (kg) 1.2
Waga opakowania (kg) 3.8
Szerokość opakowania (cm) 50.5
Wysokość opakowania (cm) 45.5
Długość opakowania (cm) 53







Akcesoria dołączone do miernika

PVM-1021 Miernik instalacji fotowoltaicznych NR KAT. WMPLPVM1021 1 szt.
IRM-1 Miernik nasłonecznienia oraz temperatury NR KAT. WMPLIRM1 1 szt.
Przewód 1,2 m żółty 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2YEBB 1 szt.
Przewód 1,2 m czarny 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2BLBB 1 szt.
Przewód 1,2 m czerwony 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2REBB 1 szt.
C-PV Cęgi pomiarowe NR KAT. WACEGCPVOKR 1 szt.
MC4 Adapter MC4-gniazda bananowe (komplet) NR KAT. WAADAMC4 1 szt.
Bateria alkaliczna AA LR06 (15A) 1,5 V NR KAT. WABATAA 4 szt.
Bateria alkaliczna AAA LR03 (24A) 1,5 V NR KAT. WABATAAA 2 szt.
Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) NR KAT. WASONREOGB1 1 szt.
L-4 Futerał NR KAT. WAFUTL4 1 szt.
K-01 Krokodylek czarny 1 kV 20 A NR KAT. WAKROBL20K01 1 szt.
K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02 1 szt.
K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02 1 szt.
Zestaw montażowo-pomiarowy do IRM-1 (z wtykiem cyfrowym) NR KAT. WASONTPVCKPL 1 szt.
Z-24 Zasilacz 5 V z wyjściem USB 2.0 NR KAT. WAZASZ24 1 szt.
Pasek NR KAT. WAPOZPAS6 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
