Reflektometr TDR-420 SONEL

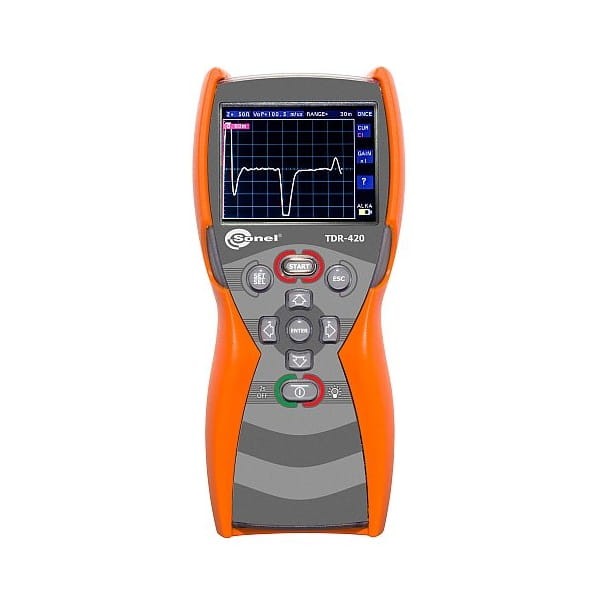

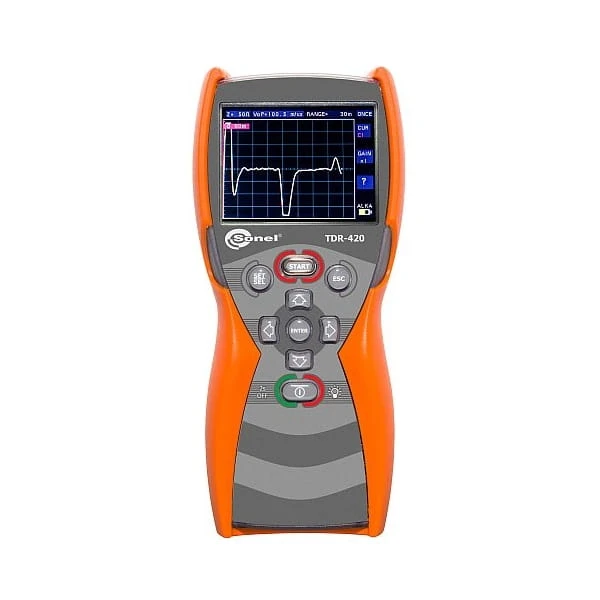

Reflektometr TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.

Dwa kursory pozwalają na określenie odległości do dwóch uszkodzeń jednocześnie oraz odległości między nimi. Dzięki kolorowemu wyświetlaczowi o rozdzielczości 320 x 240 pikseli wskazanie miejsca uszkodzenia jest precyzyjne i wyniki łatwiejsze do interpretacji.

Reflektometr TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.

Dwa kursory pozwalają na określenie odległości do dwóch uszkodzeń jednocześnie oraz odległości między nimi. Dzięki kolorowemu wyświetlaczowi o rozdzielczości 320 x 240 pikseli wskazanie miejsca uszkodzenia jest precyzyjne i wyniki łatwiejsze do interpretacji.

Niesprzyjające warunki atmosferyczne podczas wykonywania prac pomiarowych to częste kłopoty z jakimi spotkają się ekipy montażowe oraz służby utrzymania ruchu. Dzięki unikalnej obudowie, urządzenie TDR-420 charakteryzuje się stopniem ochrony na poziomie IP67. Oznacza to pyłoszczelność i ochronę przed wnikaniem wody przy krótkotrwałym zanurzeniu. Zatem, praca w mocno zapylonym terenie lub przypadkowy kontakt urządzenia z wodą nie będą miały wpływu na poprawne działanie reflektometru.

• Lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
• Dwa niezależne kursory do jednoczesnego określenia dwóch miejsc uszkodzeń i odległości między nimi
• Lokalizacja uszkodzeń kabli współosiowych
• Lokalizacja uszkodzeń okablowania infrastrukturalnego
• Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
• Graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie

Zastosowanie

Reflektometr Sonel TDR-420 jest przeznaczony do lokalizacji uszkodzeń w przewodach metalowych. Urządzenie jest dedykowane dla hurtowni elektrycznych i detalicznych sprzedawców kabli, firm zajmujących się wykonywaniem instalacji elektrycznych, pracowników utrzymania ruchu w zakładach produkcyjnych oraz dla personelu budowlanego. Spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych i telekomunikacyjnych.

Możliwości reflektometru

Reflektometry firmy SONEL cechują się dalekim zasięgiem działania do 6000 m (TDR-420), bardzo małym błędem pomiarowym na poziomie 1% oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu. Określenie odległości do dwóch uszkodzeń oraz dystansu między nimi nie będzie teraz problemem dzięki zastosowaniu funkcji dwóch kursorów.

Łatwość odczytu dzięki kolorowemu ekranowi

Reflektometr TDR-420 wyposażony jest w czytelny, kolorowy wyświetlacz, który dzięki rozdzielczości 320x240 pikseli pozwala na jeszcze dokładniejsze wskazanie miejsca uszkodzenia.

Wbudowany system interpretacji wyników

W urządzeniu TDR-420 dodano funkcję podręcznej pomocy, która ułatwia interpretację otrzymanego wyniku pomiaru w trakcie jego trwania. Dzięki tej funkcji użytkownik w krótkim czasie jest w stanie określić typ anomalii, jaka występuje na badanym odcinku kablowym poprzez porównanie reflektogramu na wyświetlaczu z typowymi kształtami uszkodzeń.

Odporna i praktyczna obudowa

Nowy model Sonel TDR-420 zaprojektowano do pracy w trudnych warunkach środowiskowych. Ochronę przed wnikaniem wody i pyłów zapewnia unikalna obudowa o poziomie szczelności IP67. Dodatkowym atutem jest pokrycie obudowy elastomerem, który jednocześnie zapobiega wyślizgnięciu się urządzenia z dłoni oraz zapewnia ochronę przed skutkami przypadkowych upadków.

Wyposażenie

• Przewód 0,6 m dwużyłowy WAPRZ0X6DZBB
• Krokodylek czerwony 1 kV 20 A WAKRORE20K02
• Krokodylek czarny 1 kV 20 A WAKROBL20K01
• 4x baterie alkaliczne 1.5 V AA
• Futerał M-6 WAFUTM6
