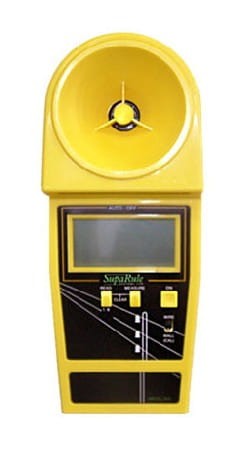

Suparule CHM 300

Suparule CHM 300

Miernik CHM 300 służy do bezkontaktowego pomiaru wysokości zawieszenia przewodów, kabli, lin do15m i do 3 przewodów. Wysoka dokładność i jakość wykonania sprawiają, że jest szeroko stosowany przez profesjonalistów w energetyce, telekomunikacji, geodezji, ochronie środowiska, transporcie kołowym, kolejnictwie i tramwajach.

Ultradźwiękowe, reflektometryczne mierniki serii CHM 300 produkcji SUPARULE służą do zdalnego bezdotykowego pomiaru wysokości zawieszenia przewodów oraz odległości między przewodem i zastępując bardzo nieporęczne i trudne w stosowaniu przymiary teleskopowe, oferując przy tym większe zakresy pomiarowe nawet do 23 m! Jego zalety mogą docenić wszyscy pracownicy zajmujący się utrzymaniem linii napowietrznych w energetyce, telekomunikacji, jak również innych przedsiębiorstwach użyteczności publicznej.

Jak to działa
Stożkowy przetwornik pomiarowy emituje krótkie impulsy ultradźwiękowe, które po odbiciu od przeszkody stałej trafiają z powrotem do niego. Mikrokontroler wylicza odległość do obiektu na podstawie czasu propagacji impulsu radarowego oraz temperatury otoczenia, którą miernik CHM mierzy za pomocą wbudowanej termopary. Wynik pomiarowy wyświetlany jest na ekranie LCD w metrach bądź stopach.

Miernik wysokości zawieszenia przewodów
Ultradźwiękowa metoda pomiaru
Pomiar do 3 przewodów
Zakres pomiarowy: 3...15m (ø>12mm), 3...12m (ø>5,5mm), 3...10m (ø>2,5mm)
Dokładność: ±0,5% ±2 cyfry
Rozdzielczość odczytu: 5mm (<10m) lub="" 10mm="">10m)
Minimalny odstęp pomiędzy przewodami: 150mm
Automatyczne wyłączenie po 3 minutach
Automatyczna kompensacja temperatury otoczenia
Czas pracy baterii: około 50.000 pomiarów
Temperatura pracy: 0...50°C
Wymiary: 205x100x70mm
Waga: 0,5kg
