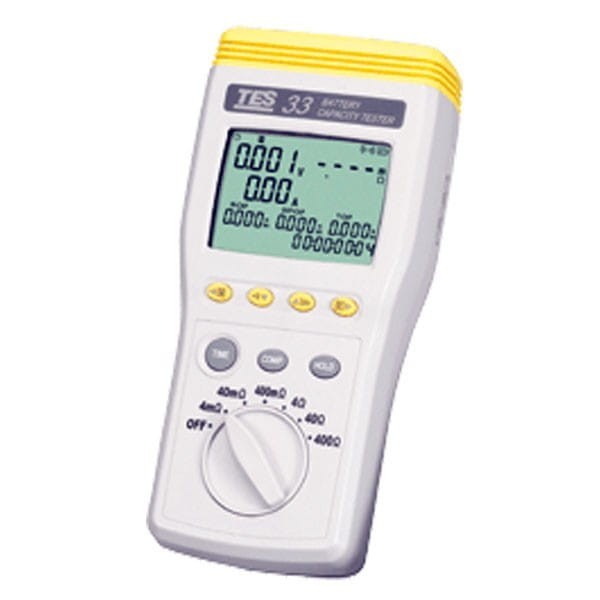

TES 33S Tester Akumulatorów

TES-33 Tester przeznaczony do kontroli stanu akumulatora i oceny jego stopnia zużycia na podstawie pomiarów rezystancji wewnętrznej, napięcia i temperatury. Nadaje się do testowania prawie każdego typu akumulatora : kwasowo-ołowiowy, NiMH, NiCd, Li-Ion, . Maksymalny zakres napięcia DC 60V. Tester wyposażono w komparator z 99 zestawami danych który służy do wprowadzenia wartości referencyjnych w celu szybkiej weryfikacji danych pomiarowych ( dobry , wymaga uwagi , zły ) oraz rejestrator danych z pamięcią ręczną i automatyczną do 999 zestawów danych . Oprogramowanie w komplecie pozwala na zapisanie danych i przechowywanie ich w PC . W komplecie z testerem przystawka cęgowa do pomiaru prądu DC 0,6 - 600,0 A.

• Tester mierzy też prądy DC przy współpracę z przystawką cęgową DC będącą na wyposażeniu. Umożliwia to do pomiaru prądu ładowania
i rozładowania akumulatora a wewnętrzne algorytmy pozwalają dzięki tym pomiarom wyznaczać tzw. pozostałą pojemność akumulatora.
• Tester umożliwia zapisanie w pamięci przy rejestracji manualnej lub automatycznej 999 zestawów danych i aż 6000 zestawów danych przy
pomocy rejestracji ciągłej (logging). Dane te mogą być przesłane do PC. • Przy niestabilnych pomiarach bardzo pomocna może być funkcja
uśredniania z wyborem 4/8/16 pomiarów do uśredniania. • TES-33 wyposażony jest ponad to w zegar czasu rzeczywistego (DD:HH:MM:SS).
• Tester może współpracować z drukarką termiczną.

CECHY PRZYRZĄDU
• Pomiar rezystancji wewnętrznej 4mΩ ~ 400Ω (max rozdz.1µΩ)
• Pomiar napięcia DC 6V~60V z max rozdzielczością 1mV
• Pomiar prądu DC do 600A (czułość 0,6A)
• Pomiar temperatury -20°C~+60°C z rozdzielczością 0,1°C
• Pomiary rezystancji wewnętrznej metodą 4-roprzewodową
• Wyliczanie procentowej [%] pozostałej pojemności akumulatora
na podstawie pomiaru prądu ładowania i rozładowania
• Zerowanie wskazań (kompensacja zera)
• Funkcja HOLD i AUTO-HOLD (kolejny pomiar stabilny)
• KOMPARATOR: pamięć 99 zestawów LO i HI dla rezystancji
wewnętrznej i napięcia DC, wyświetlanie na LCD oceny:
PASS (dobry), WARNING (względnie dobry) i BAD (zły)
• Sygnał akustyczny dla ostrzeżeń oraz wyników WARNING i BAD
• Zapis manualny albo automatyczny 999 zestawów danych
• Zapis ciągły na karcie microSD (autologging) 99 bloków danych
• Interfejs USB do współpracy z PC
• Wybór interwałów od 1s do 255s, zapis automatyczny i ciągły
• Funkcja uśredniania (bez, 4, 8 lub 16 pomiarów do uśredniania)
• “OL” - sygnalizacja przekroczenia zakresu
• “---” - sygnalizacja błędów pomiarów
• Automatyczne wyłączanie
• Zegar czasu rzeczywistego

SPECYFIKACJA ELEKTRYCZNA

Testowane akumulat. kompaktowe, alkaliczne, kwasowo-ołowiowe

Pojemność akumulat. 0~1200Ah

Rezystancja wewn. 4,000m/40,00m/400,0m/4,000/40,00/400,0Ω

dokładność 4mΩ: ±(3%ww ±20c); poz. ±(0,8%ww ±6c)

częst. prądu testu 1kHz ±30Hz

Napięcie DC 6,000/60,00V ±(0,1%w ±6c)

Temperatura -20,0°C~+60,0°C; ±1,0°C

Prąd DC * 600,0A; ±(2,0%ww+2c)

Napięcie rozwarcia 5V DC max (na gniazdach wejściowych)

* Pomiar przy współpracy z przystawką cęgową z wyposażenia

Wyświetlacz LCD wielofunkcyny Próbkowanie 1,3 raza/s (jednoczesny pomiar rezystancji, napięcia, prądu i temperatury

Środowisko pracy 0°C~40°C, wilg.wzgl. < 80%(bez kondensacji)

Składowanie -10°C~50°C, wilg.wzgl. < 80% (bez kondensacji)

Zasilanie 9V DC: 6 baterii 1,5V LR 06 (tester) 9V DC: 1 bateria 9V 6F22 (przystawka) Max pobór prądu 1,0VA

Czas pracy ciągłej około 5,5 godziny

Max wys. pracy poniżej 2000m n.p.m.

Wymiary 94x49x198mm (tester) [szerxgłxwys] 69x31x193mm (przystawka) [szerxgłxwys]

Masa 530g (tester), 240g (przystawka) - masy z bat.

Wyposażenie Przewody pom. z krokodylami i czujnikiem tem- peratury, przewody pomiarowe z sondami pro- bierczymi, 3092CP-przystawka cęgowa DC, płytka do zerowania, instr.obsł., baterie: 6szt 1,6V LR 06, 1 szt 9V 6F22, zasilacz AC, kabel optyczny RS 232/USB, oprogramowanie na CD
