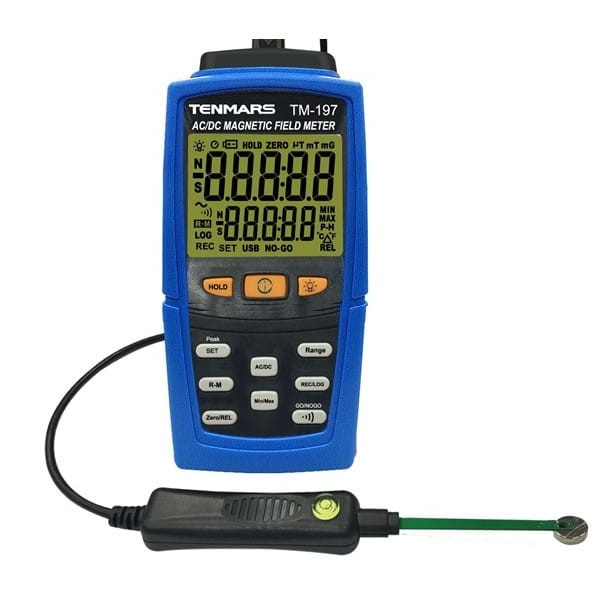

TM 197 Miernik pola magnetycznego AC/DC

TM-197

Mierzy  stałe pole magnetyczne DC i zmienne AC dla częstotliwości 40-500Hz, w zakresie 0-3 Tesle (0-30 000G).

Posiada ręczną pamięć 200 wyników oraz możliwość i transmisji danych. Miernik umożliwia selekcję badanych produktów.

Teslomierz (gausomierz lub magnetomierz) TM-197 umożliwia pomiar gęstości strumienia magnetycznego, którego wynik jest podawany w jednostkach: Tesla lub Gaus.

Teslomierz do pomiarów wykorzystuje efekt Halla. Czujnik wykrywa gęstość strumienia magnetycznego prostopadłego do powierzchni czujnika. Pole magnetyczne wytwarza w czujniku napięcie wyjściowe, które jest proporcjonalne do siły pola magnetycznego i indukowanego prądu.

Cechy szczególne

Pomiar pola magnetycznego DC i AC (40÷500Hz)
Wskazanie biegunowości N/S pola magnetycznego DC
Pomiar pozostałości magnetycznej
Pomiar wielkości pola magnetycznego w aparatach wykorzystujących pole magnetyczne do swojego działania
Pomiaru magnetyzmu szczątkowego wytworzonego podczas procesów powodujących naprężenia w materiałach stalowych
Pomiar pola magnetycznego materiałów magnetycznych
Pomiar magnetyzmu szczątkowego różnorodnych produktów stalowych, które w sposób naturalny ulegają namagnesowaniu
Pomiar pola magnetycznego silników wykorzystywanych w sprzęcie gospodarstwa domowego
Pomiar pola magnetycznego magnesów trwałych
Pomiar pola magnetycznego (rozproszenia) wyciekającego z rdzeni magnetycznych

(miernik gęstości strumienia pola magnetycznego, teslomierz/gausomierz)

Pomiary pola magnetycznego DC i AC (40-500 Hz)
Sonda pomiarowa o grubości 1,8 mm.
Możliwość sekcji produktów magnetycznych( magnesów neodymowych, urządzeń indukcyjnych).
Automatyczny zapis danych pomiarowych, przesyłanie do komputera i obróbka wyników.
Możliwość długotrwałej pracy dzięki zasilaniu z zasilacza sieciowego.
Wskazanie biegunowości  N / S pola magnetycznego DC
Pomiar magnetyzmu szczątkowego  urządzeń i  części
Pomiar wielkości pola magnetycznego różnych produktów wcześniej namagnesowanych
Pomiar magnetyzmu szczątkowego  obrabianej stali  po obróbce termicznej
Pomiar wartości pola materiałów magnetycznych
Pomiar pozostałości naturalnego magnetyzmu (NRM)
Pomiar wielkości pola magnetycznego pochodzącego  od urządzenia gospodarstwa domowego
Pomiar wielkości pola magnetycznego magnesów trwałych
Pomiar pola magnetycznego magnesów nadprzewodnikowych (SCM)
Posiada przycisk zerowania.

SPECYFIKACJA

Podświetlany wyświetlacz LCD
Zakres pomiarowy: 0  ­- 3000mT (milli Tesla), 0 - 30 000G (Gauss)
Duża liczba zakresów pomiarowych.
Wygodna sonda pomiarowa z przewodem do przyrządu.
Jednostka pomiaru  : mili Tesla i Gauss,
  zależność pomiędzy jednostkami :  1 mT (milli Tesla) = 1OG (Gauss)= 796A/m
0.1mT odpowiada 79,6 A/m
Pomiar wartości maksymalnej ( Peak Hold ),  funkcja Zera
Automatyczny wybór zakresu
Pomiar wartości  MAX / MIN , zatrzymanie wyniku Data Hold
Automatyczne wyłączanie
Pamięć ręczna 200 wyników ( i ręczny odczyt)
Pamięć Data Logger  umożliwia zapamiętanie 6000 wyników, częstotliwość pomiaru ustawiana z komputera
Automatyczne sortowanie wyników pobranych  z Loggera:
  10-ciu największych z  max , 10 najmniejszych z min, 10-ciu z AVG,
Funkcja zapisu  REC umożliwiająca natychmiastowe zapisanie danych do komputera, gdy miernik jest podłączony
Ustawiany poziom alarmów
Warunki pracy: 5 ^OC ~ 40  ^OC,   <80 Rh
Zasilanie: baterie LR03 (AAA) 1.SV x 6 lub zasilacz 9V / O,5A (9mm)

• Wyświetlacz LCD, 5 cyfr, wskazanie do 30 000
• Zakres pomiarowy: 0÷3000mT (milli Tesla), 0÷30000G (Gauss), z automatyczną zmianą zakresów
• Jednostka pomiaru: mili Tesla i Gauss,
  zależność pomiędzy jednostkami : 1 mT (milli Tesla) = 1OG (Gauss)
• Indykacja na wyświetlaczu biegunowości N/S pola magnetycznego DC
• Funkcje: Relative, Peak Hold, Real time Zero
• Podświetlenie wyświetlacza LCD
• Funkcja Data Hold (zamrożenie wyniku)
• Funkcje MAX/MIN
• Funkcja alarmu GO i NO-GO (po ustawieniu wartości alarmowej) do testowania podczas produkcji
• Wybór jednostki Gauss/Tesla
• Pamięć dla ręcznej rejestracji 200 wyników z możliwością odczytu
• Funkcja automatycznej rejestracji do 7000 wyników, z interwałem ustawianym na PC

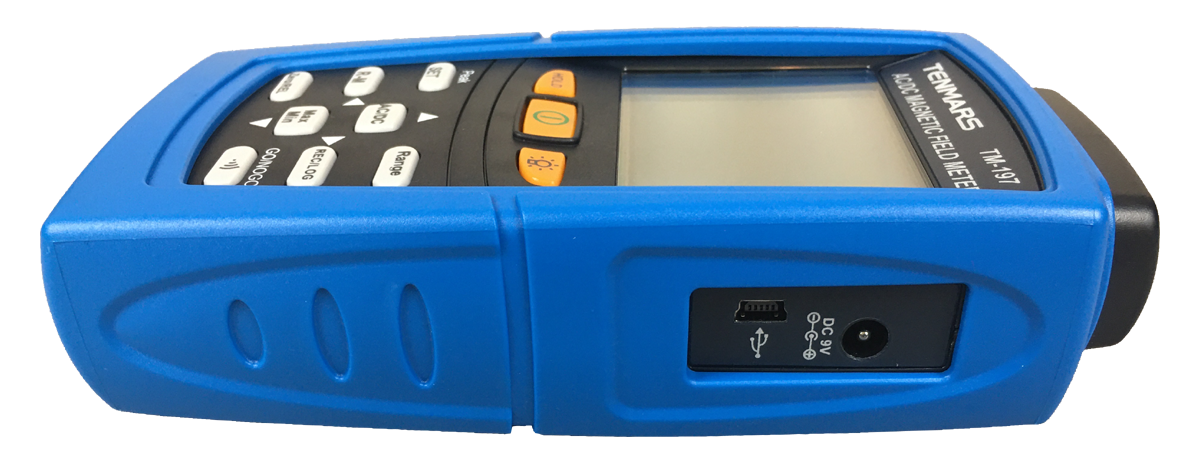

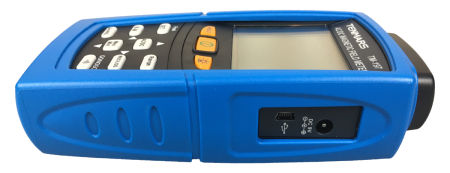

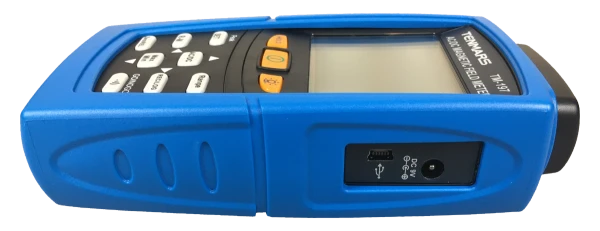

• Interfejs: USB do przesyłania danych do PC
• Automatyczny wyłącznik zasilania
• Zasilanie: 9V, 3 szt. baterii AAA lub zasilacz AC 100÷240V na DC 9V/0,5A
• Temperatura pracy: 5°C ÷ 40°C przy < 80% RH
• Temperatura magazynowania: 0°C ÷ 50°C przy < 70% RH
• Waga: około 320g z bateriami
• Wymiary: 156 x 73 x 35mm
