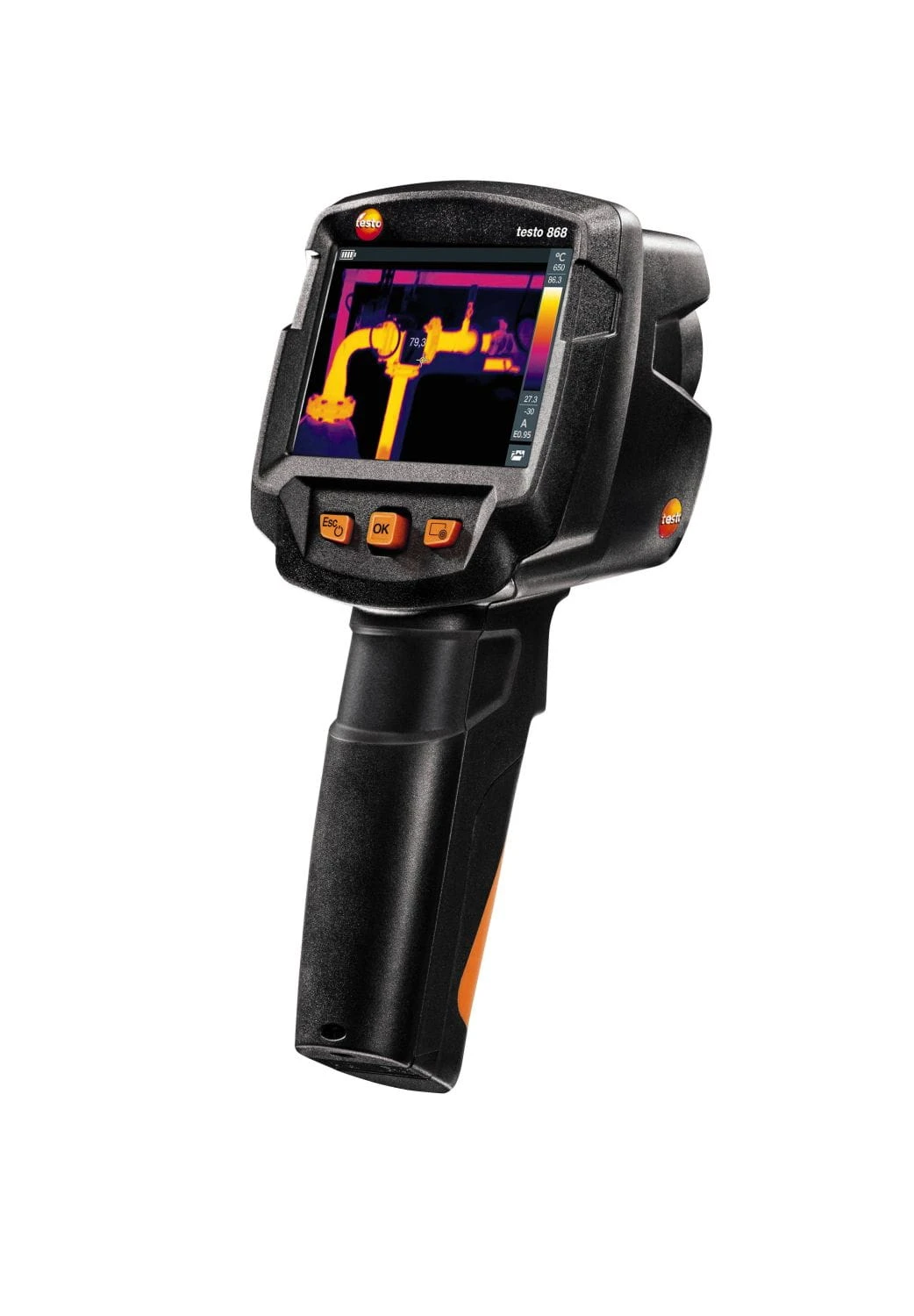

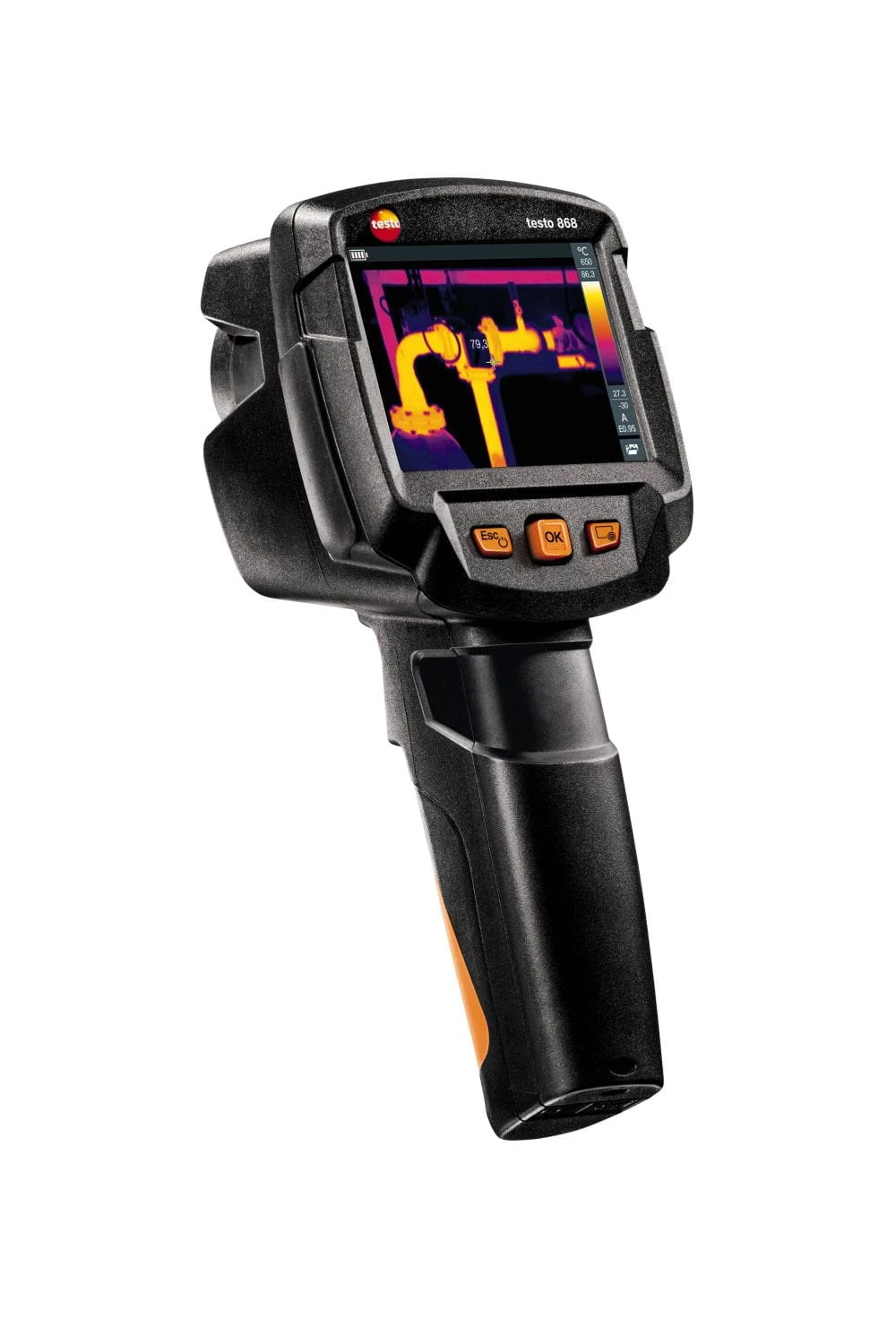

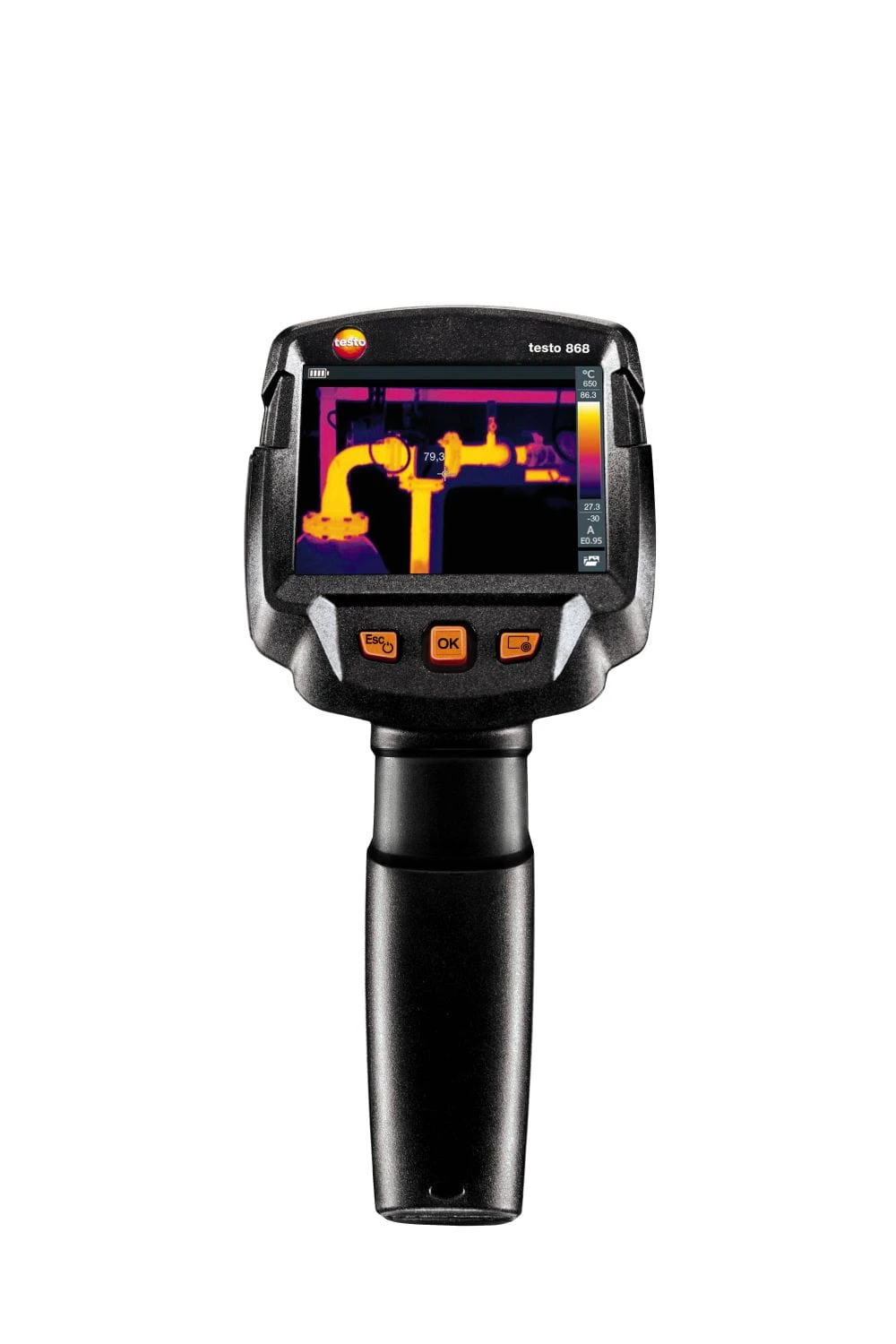

testo 868s - kamera termowizyjna (160 x 120 pikseli)
Nr katalogowy 0560 8681
Kamera termowizyjna testo 868s oferuje profesjonalną technologię i charakteryzuje się prostą i szybką obsługą. Posiada opcje generowania porównywalnych i bezbłędnych obrazów termowizyjnych za pomocą poręcznych funkcji. Fukcje IFOV warner, testo ɛ-Assist i testo ScaleAssist oznaczają, że można uniknąć bledów pomiarowych, bez trudu osiągnąć optymalne ustawienie emisyjności (ɛ), temperatury odbitej(RTC) oraz skalę temperatury i paletę barw.
Profesjonalna termografia teraz w wersji Smart - z kamerą termowizyjną testo 868s

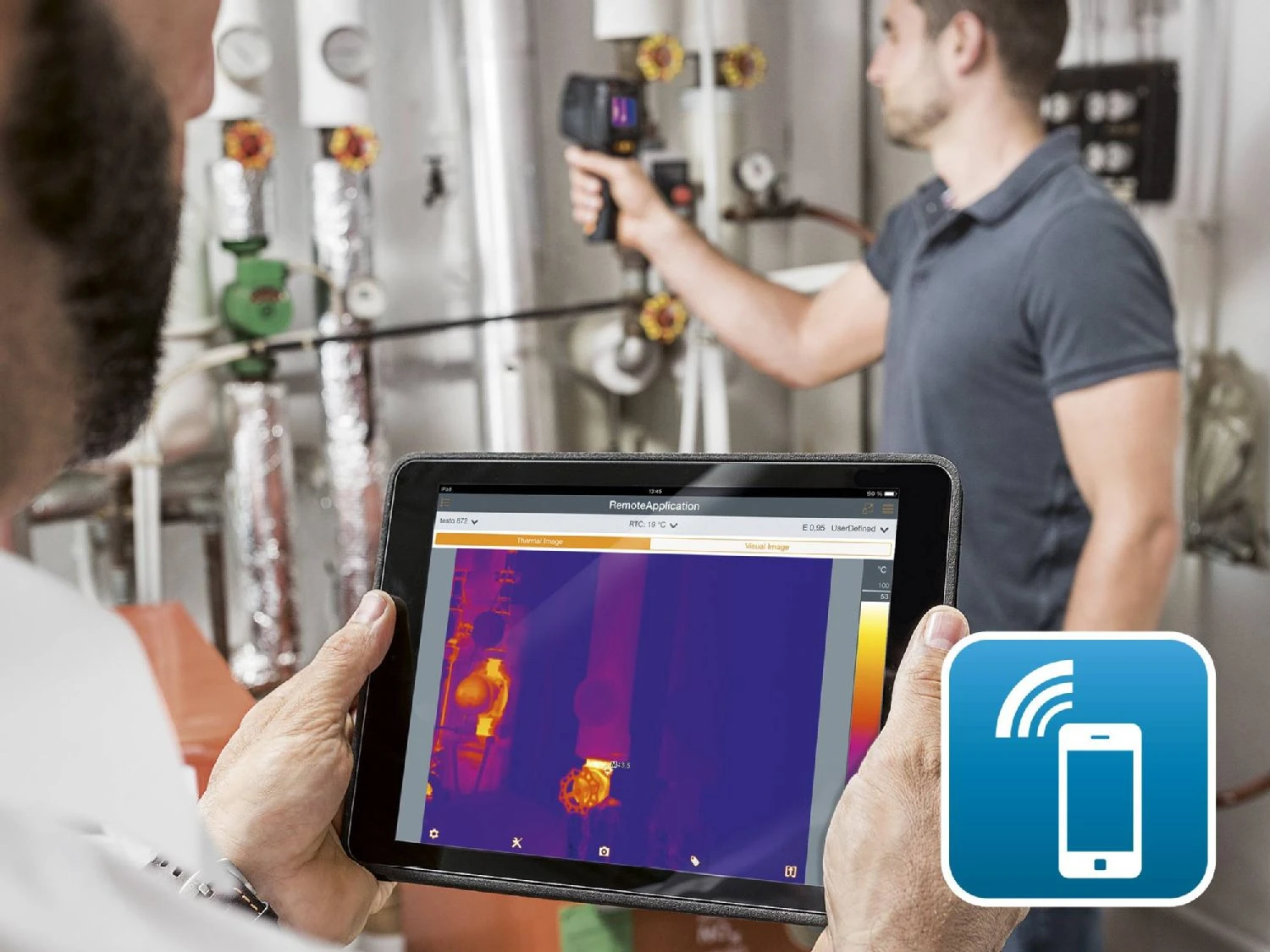

Kamera termowizyjna testo 868s łączy się bezprzewodowo z urządzeniami mobilnymi za pomocą sieci WLAN. Z aplikacją mobilną testo Thermography App na iOS i Androida można przygotowywać i wysyłać raport bezpośrednio z miejsca pomiaru.
Zastosowanie kamery termowizyjnej testo 868s
Wykrywanie wycieków, identyfikacja przegrzanych połączeń elektrycznych, wykrywanie mostków cieplnych lub wad konstrukcyjnych. Jest idealnym rozwiązaniem do prac instalacyjnych a także w przemyśle. Pozwala to zaoszczędzić czas oraz zapewniania wysoką jakości i niezawodną kontrolę produkcji.
Kamera termowizyjna testo 868s – dane techniczne
Kamera termowizyjna testo 868s wyróżnia się dzięki łatwej obsłudze i posiada następujące parametry techniczne:

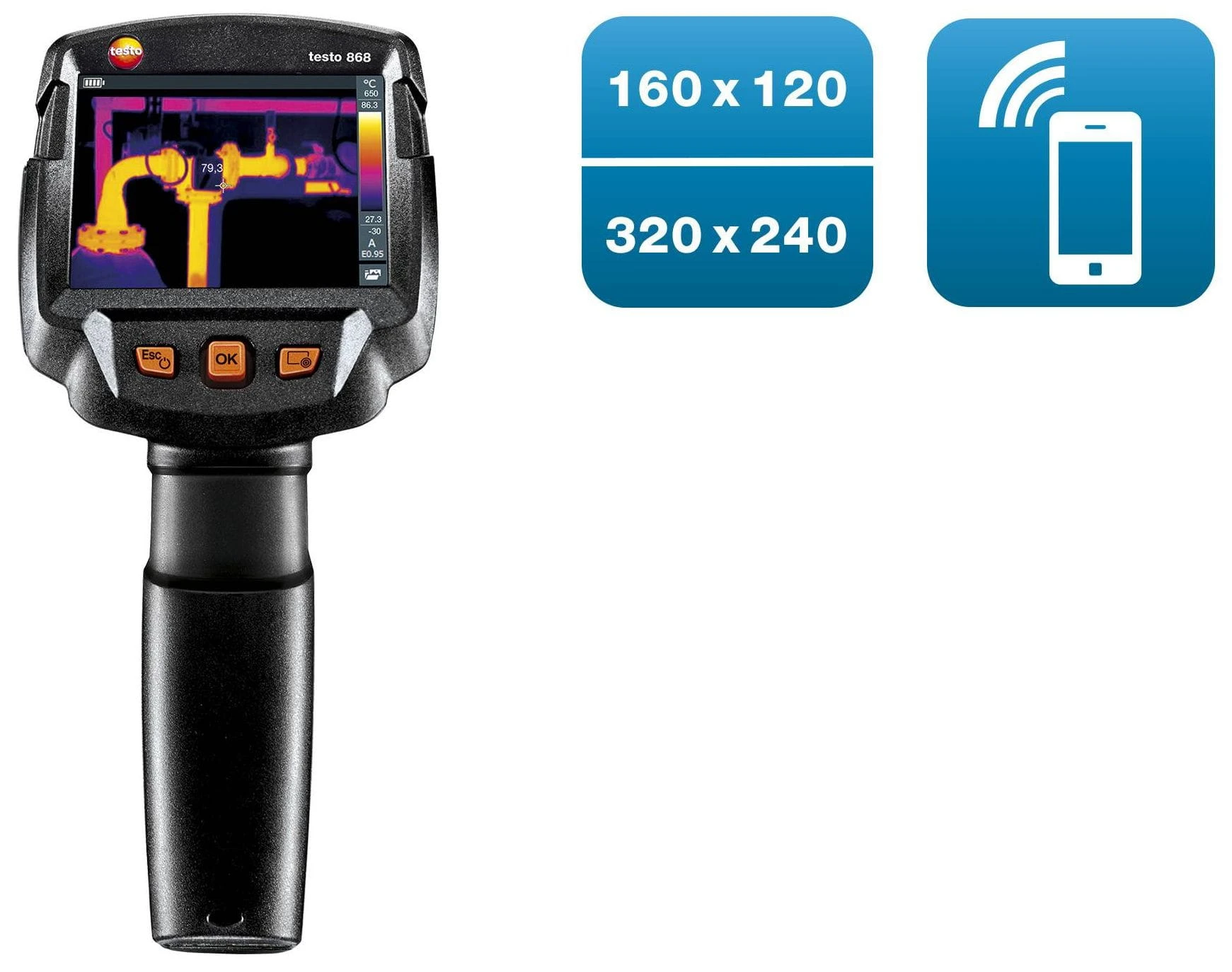

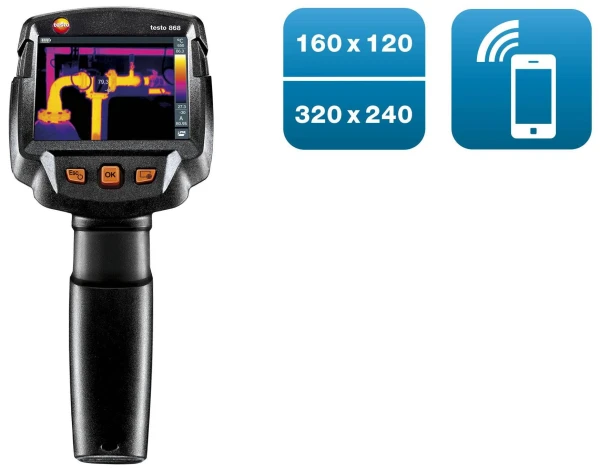

- Wysoka jakość obrazu termowizyjnego: 19,200 punktów pomiarowych temperatury. Rozdzielczość detektora 160 x 120 pikseli, SuperResolution (opcja) - 320×240 pikseli
- Wizualizacje różnic temperatury od 0.08°C
- Z aplikacją mobilną testo Thermography App, Twój smartfon lub tablet zamieni się w dodatkowy wyświetlacz oraz sterownik do obsługi kamery termowizyjnej. Umożliwi także przygotowanie i wysłanie raportów z miejsca pomiaru, a także ich zapisania online.
- Wbudowany aparat cyfrowy generuje obraz rzeczywisty równolegle z obrazem termowizyjnym

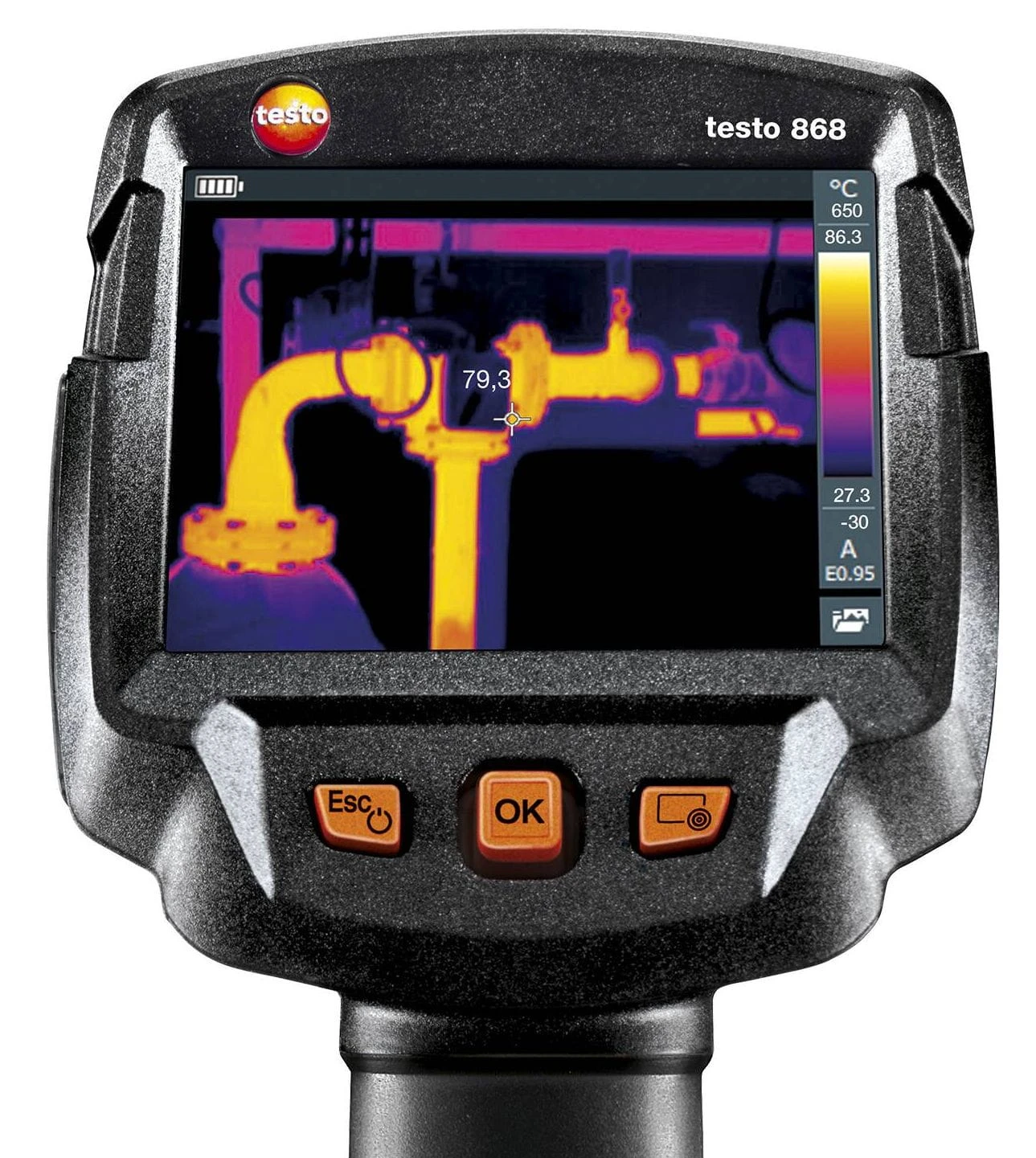

- Automatyczne wykrywanie punktów Hot/Coldspot: krytyczne punkty są wyświetlane bezpośrednio podczas wykonywania pomiaru
- Dzięki funkcji testo ScaleAssist skala obrazu zostaje dostosowana w odniesieniu do temperatury wewnętrznej i zewnętrznej obiektu pomiarowego, a także różnicy między nimi. Gwarantuje to uzyskanie porównywalnych i bezbłędnych obrazów termowizyjnych np. zachowanie izolacji cieplnej budynków
- Funkcja IFOV Warner pozwala określić odległość od obiektu pomiarowego/miejsca pomiaru
- Profesjonalne oprogramowanie do oceny obrazu termowizyjnego na PC
- Możliwość zapisu obrazu termowizyjnego w formacie JPEG.
Zakres dostawy
Kamera termowizyjna testo 868s z modułem bezprzewodowym BT/LAN, kablem USB, zasilaczem sieciowym, akumulatorem litowo-jonowym, profesjonalnym oprogramowaniem IRSoft (do bezpłatnego pobrania), 3 x ε-markerami, instrukcją obsługi, certyfikatem kalibracyjnym oraz walizką.
Dane techniczne
| Gwarancja, standardy, testy |
|
Wytyczne EU
|
EMC: 2014/30/EU; RED: 2014/53/EU
|
| Kamera termowizyjna / obraz termowizyjny |
|
Rozdzielczość w podczerwieni
|
160×120 pikseli
|
|
Czułość termiczna
|
<0.08 °C (80 mK)
|
|
Pole widzenia
|
31° x 23°
|
|
Minimalna odległość pomiaru
|
<0.5 m
|
|
Rozdzielczość geometryczna (IFOV)
|
3.4 mrad
|
|
SuperResolution (Piksel)
|
320×240 pikseli
|
|
SuperResolution (IFOV)
|
2.1 mrad
|
|
Częstotliwość odświeżania obrazu
|
9 Hz
|
|
Ogniskowa
|
Stała ogniskowa
|
|
Zakres spektralny
|
7,5 do 14 µm
|
| Obraz zewnętrzny |
|
Rozmiar obrazu
|
5 MP
|
|
Minimalna odległość pomiaru
|
min. 0.5 m
|
| Prezentacja obrazu |
|
Wyświetlacz
|
8.9 cm (3.5") TFT, QVGA (320 x 240 pixels)
|
|
Opcje wyświetlacza
|
Obraz IR/obraz rzeczywisty
|
|
Palety
|
4 (Żelazo, Tęcza, Gorący-Zimny, Szarość)
|
| Pomiar |
|
Zakres pomiarowy
|
-30°C do + 100°C; 0°C do +650°C
|
|
Dokładność
|
±2 °C, ±2 % mierzonej wartosci
|
|
Emisyjność
|
0.01 do 1
|
|
Temperatura odbita
|
instrukcja
|
|
testo ε-Assist
|
✓
|
| Funkcje pomiaru |
|
Funkcja analizy
|
Średni pomiar punktowy, rozpoznawanie punktów hot/cold spot, Delta T
|
|
IFOV warner
|
✓
|
|
testo ScaleAssist
|
✓
|
| Wyposażenie kamery |
|
Tryb pełnego ekranu
|
✓
|
|
JPEG
|
✓
|
|
Strumień video
|
przez WLAN z aplikacją testo Thermography App
|
|
Standardowy obiektyw
|
31° x 23°
|
|
Aparat cyfrowy
|
✓
|
|
Interfejs
|
USB 2.0 Micro B
|
|
Łączność WLAN
|
komunikacja z modułem bezprzewodowym aplikacji mobilnej testo Thermography App (UE, EFTA, USA, AUS, CDN, TR)
|
| Przechowywanie obrazów |
|
Format pliku
|
.bmt; zewnętrzny; .png; .csv; .xls; .jpg
|
|
Moduł pamięci
|
Pamięć wewnętrzna (2.8 GB)
|
| Zasilanie |
|
Typ baterii
|
Akumulator Li-ion z funkcją szybkiego ładowania, może być wymieniany przez użytkownika
|
|
Czas pracy
|
4.0 h
|
|
Praca na zasilaczu
|
tak
|
| Warunki otoczenia |
|
Wilgotność powietrza
|
20 do 80 %RH bez kondensacji
|
|
Klasa ochrony
|
IP54
|
|
Wibracje
|
2G
|
|
Temperatura przechowywania
|
-30 do +60 °C
|
|
Temperatura pracy
|
-15 do +50 °C
|
| Dane fizyczne |
|
Materiał obudowy
|
PC - ABS
|
|
Waga
|
510 g
|
|
Wymiary
|
219 x 96 x 95 mm
|
| Oprogramowanie na PC |
|
Wymagania systemowe
|
Windows 10; Windows® 8.1
|
| Ogólne dane techniczne |
|
Kolor produktu
|
Czarny
|
|
Podświetlenie wyświetlacza
|
bright / normal / dark
|
Automatyczne ustawianie emisyjności
Aby uzyskać precyzyjny obraz termowizyjny, bardzo ważne jest właściwe ustawienie emisyjności (ε) obiektu pomiarowego oraz temperatury odbitej. Dotychczas, był to proces skomplikowany, a w odniesieniu do temperatury odbitej - bardzo nieprecyzyjny. Dzięki funkcji testo ε-Assist sytuacja zmieniła sie diametralnie: Po prostu umieść na obiekcie pomiarowym dostarczony z kamerą marker. Za pomocą zintegrowanego aparatu cyfrowego, kamera termowizyjna testo 868 rozpozna naklejony marker.
| Umieść testo ε - marker i zrób zdjęcie objektu za pomocą aparatu cyfrowego w kamerze |
ε and RTC zostaną automatycznie określone |
Precyzyjna termografia obiektu |
  |
  |
  |
Porównywalne obrazy termowizyjne
Z funkcją testo ScaleAssist prawidłowa ocena wad konstrukcyjnych budynków oraz mostków cieplnych jest łatwiejsza niż kiedykolwiek. Funkcja automatycznie ustawi właściwą skalę dla obrazu termowizyjnego, w odniesieniu do warunków panujących wewnątrz i na zewnątrz budynku. Zapobiega w ten sposób błędnej interpretacji uzyskanych wyników. Niepożądane, skrajne wartości temperatury (np. tła) są przefiltrowane i usunięte z obrazu termowizyjnego. Będą pokazane na nim tylko w sytuacji, jeżeli faktycznie wystepują na badanym obiekcie. Umożliwi to porównanie obrazów, w przypadku zmiany warunków otoczenia, co np. ma istotne znaczenie podczas analizy obrazów “przed i po”.
SuperResolution
  |
Technologia ta pozwala na dwukrotne poprawienie rozdzielczości wszystkich kamer Testo, również tych już eksploatowanych. Przykładowo wykorzystując SuperResolution w kamerze testo 890 o rozdzielczości detektora 640x480 pikseli, otrzymujemy na zdjęciu termowizyjnym 1280x920 pikseli. Kamera w czasie ½ s rejestruje 5 zdjęć o standardowej rozdzielczości, które dzięki naturalnym ruchom dłoni wprowadzającym pewne przesunięcia w obrazie, a także poprzez wykorzystanie odpowiedniego logarytmu zapisują finalne zdjęcie już w podwyższonej rozdzielczości. |
