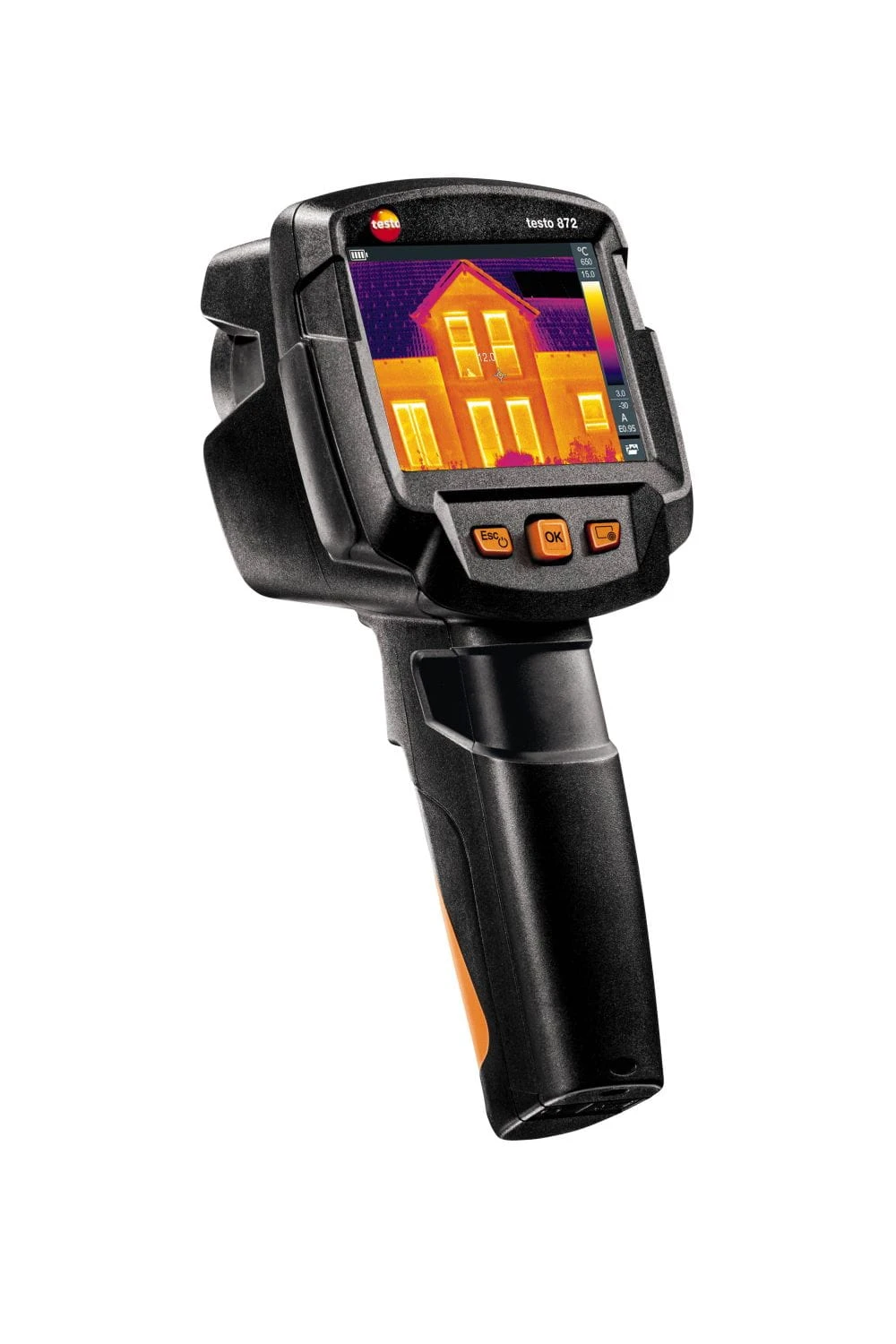

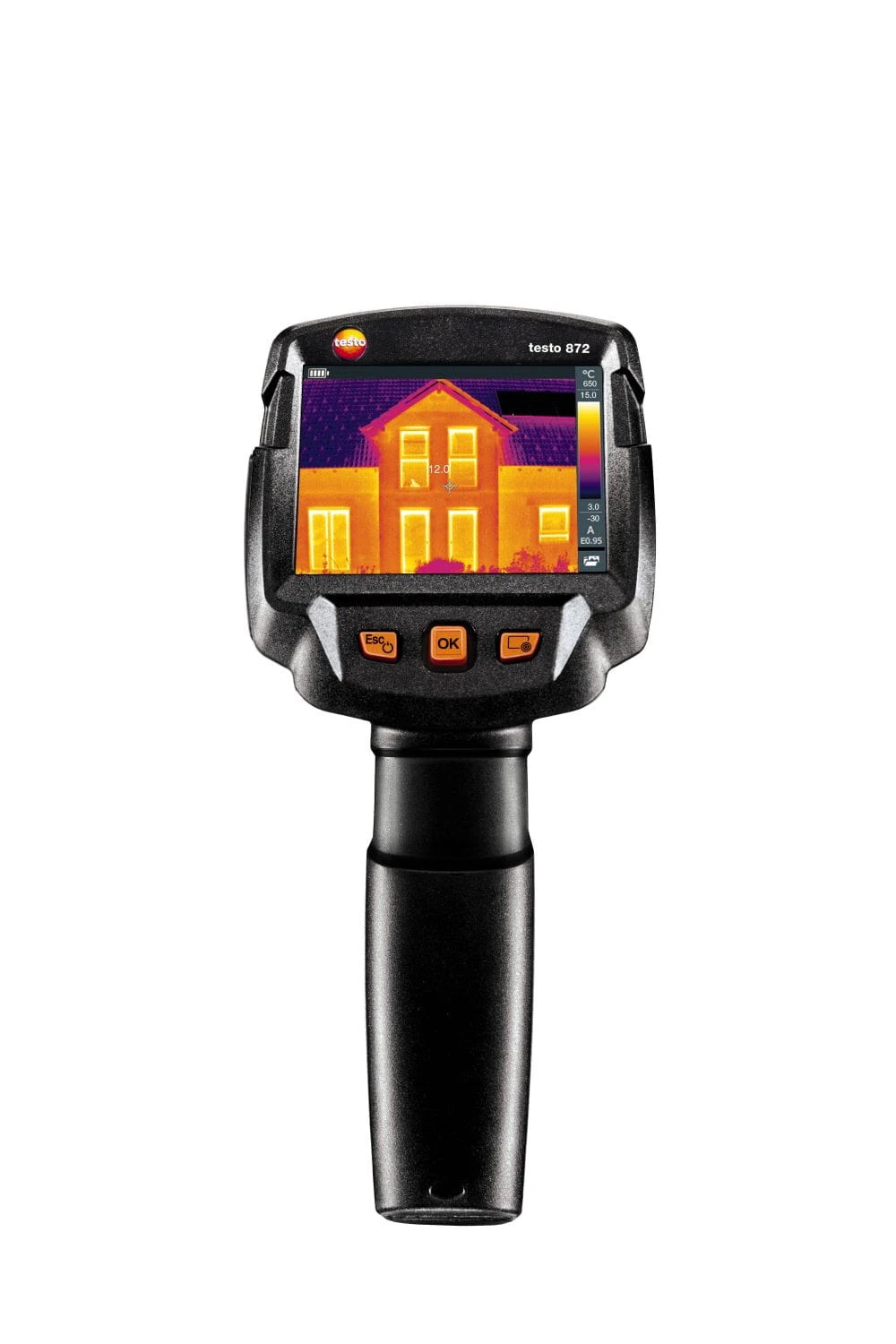

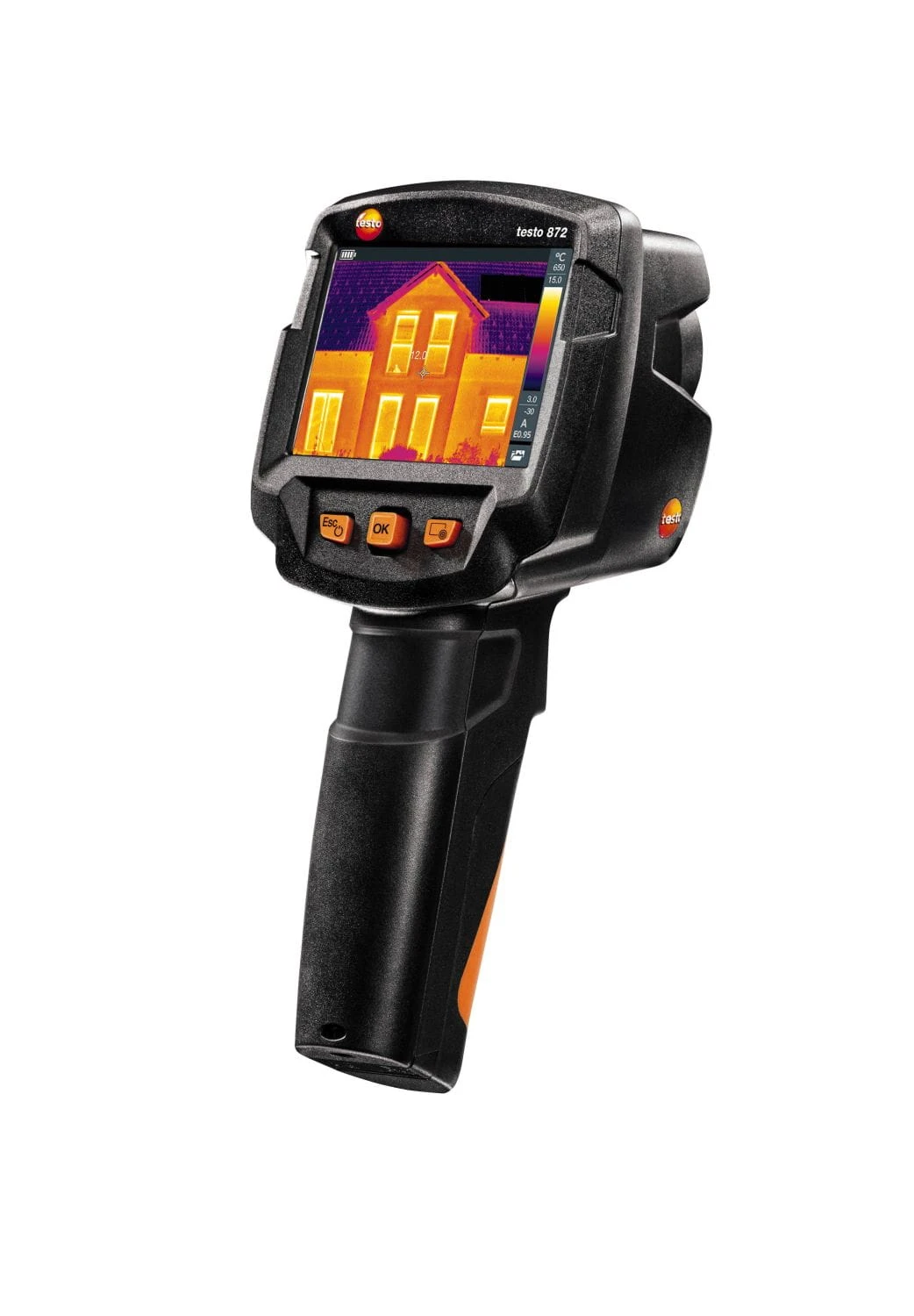

testo 872s - kamera termowizyjna (320 x 240 pikseli, celownik laserowy)

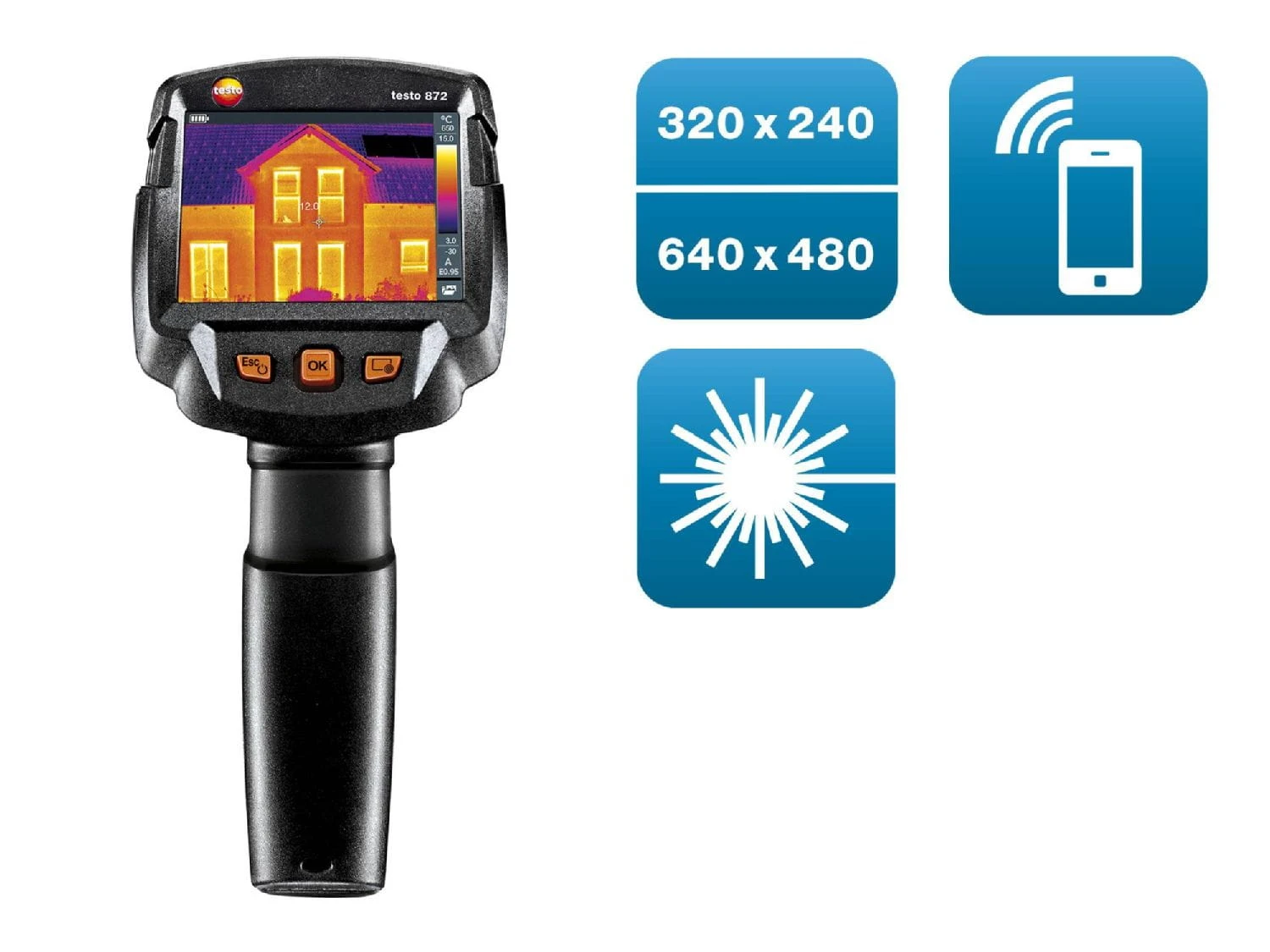

Wysoka jakość obrazu termowizyjnego: Rozdzielczość detektora 320 x 240 pikseli, SuperResolution - 640×480 pikseli
Precyzyjny pomiar: czułość termiczna 0.05°C

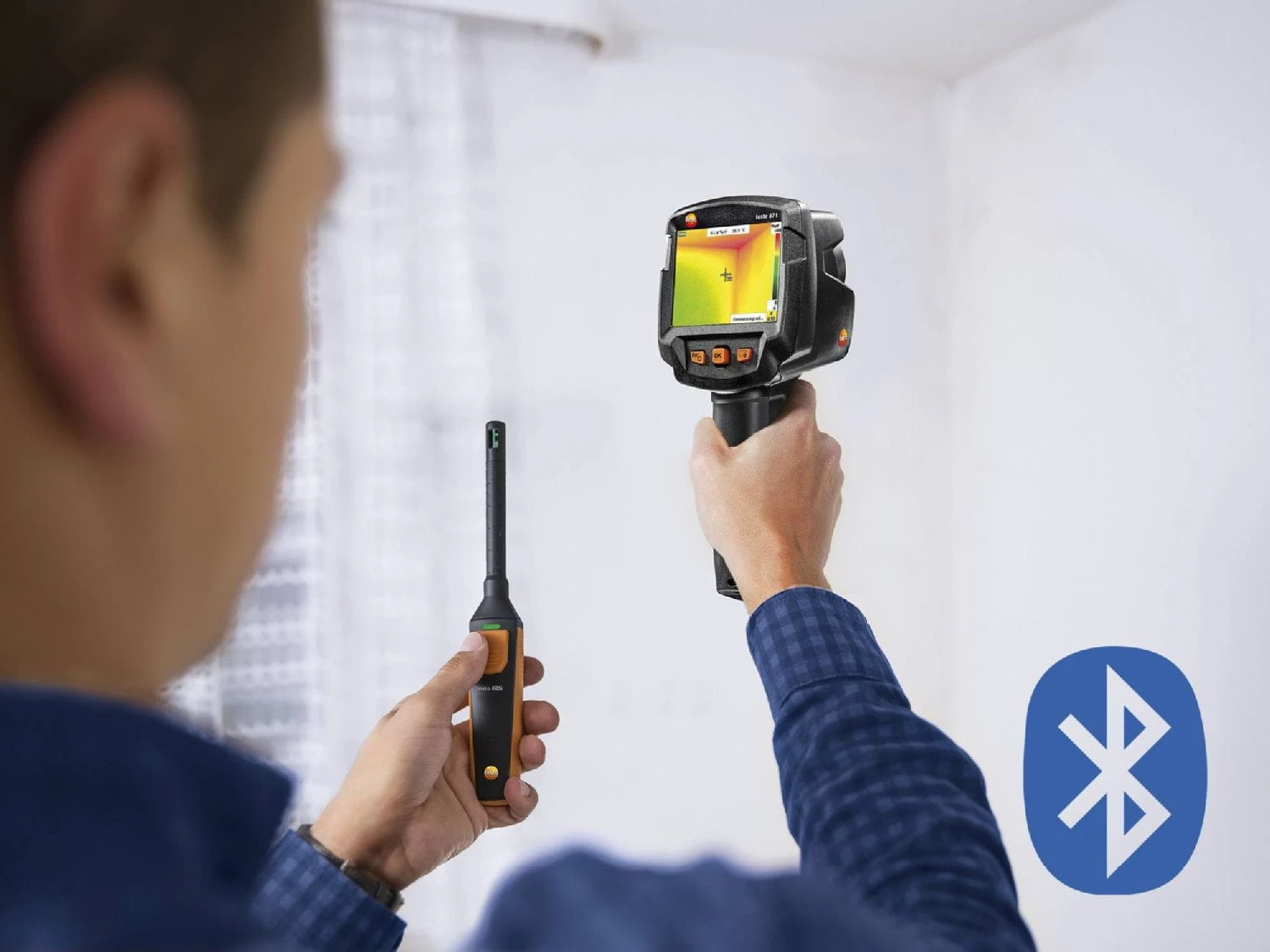

Bezprzewodowy transfer danych pomiarowych z amperomierza cęgowego testo 770-3 oraz miernika wilgotności testo 605i

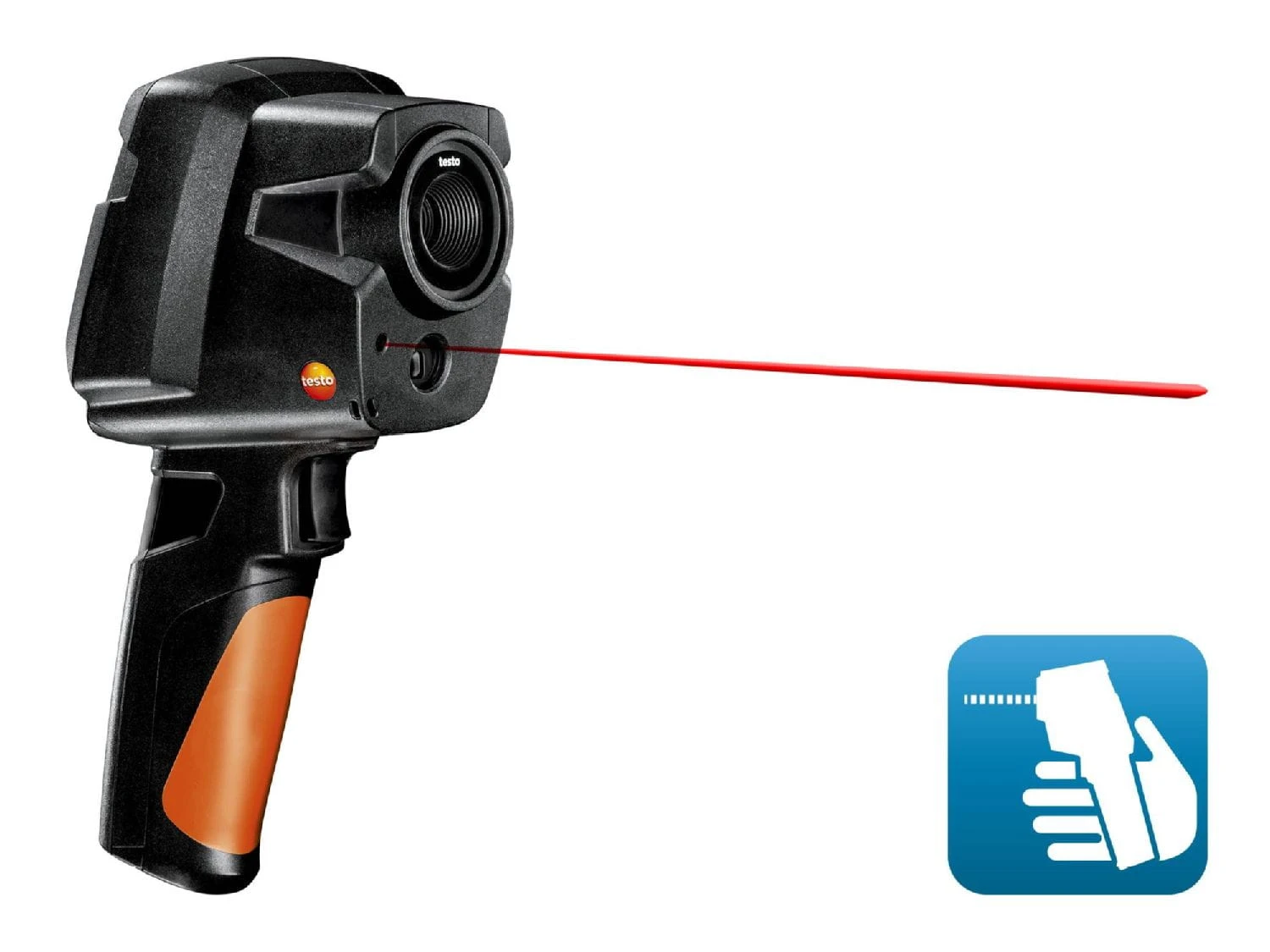

Wbudowany celownik laserowy — możliwość jego precyzyjnej wizualizacji jako punktu pomiaru na obrazie termowizyjnym
Wysoka jakość obrazu termowizyjnego: Rozdzielczość detektora 320 x 240 pikseli, SuperResolution - 640×480 pikseli
Precyzyjny pomiar: czułość termiczna 0.05°C
Bezprzewodowy transfer danych pomiarowych z amperomierza cęgowego testo 770-3 oraz miernika wilgotności testo 605i
Wbudowany celownik laserowy — możliwość jego precyzyjnej wizualizacji jako punktu pomiaru na obrazie termowizyjnym
Kamera termowizyjna testo 872s umożliwia profesjonalne pomiary w przemyśle oraz w budownictwie. Zapewnia najlepszej jakości obrazy termowizyjne łatwo, szybko solidnie z bardzo dobrą czułości termiczną oraz innowacyjnymi funkcjami. Dostarczana w zestawie walizka pozwala na wygodny i bezpieczny transport kamery.
Kamera termowizyjna testo 872s jest przeznaczona szczególnie do pomiarów w przemyśle oraz w budownictwie, zapewnia wysoką jakość obrazu termowizyjnego w sposób łatwy i szybki. Sprawdza się w pomiarach w wielu aplikacjach takich jak: przemysł, utrzymanie ruchu w instalacjach elektrycznych i mechanicznych lub wykrywaniu defektów konstrukcyjnych, wad cieplnych budynków. Fukcje IFOV warner, testo ɛ-Assist i testo ScaleAssist umożliwiają wyeliminowanie błędów pomiarowych, dzięki optymalnym ustawieniom emisyjności (ɛ), temperatury odbitej (RTC) oraz skali temperatury i palety barw.
Profesjonalna termografia teraz w wersji Smart - z kamerą termowizyjną testo 872s

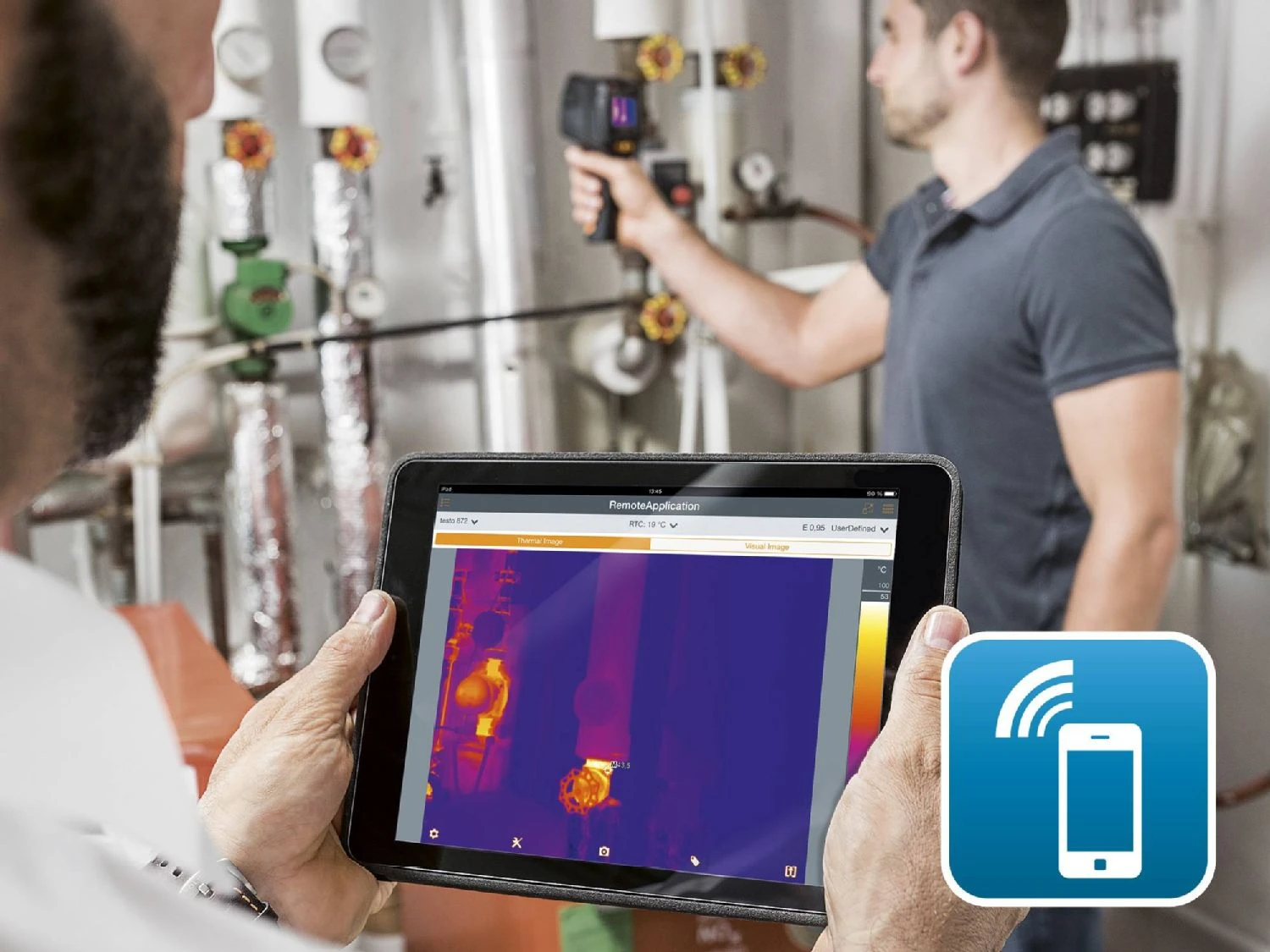

Kamera termowizyjna testo 872s łączy się bezprzewodowo z urządzeniami mobilnymi za pomocą sieci WLAN. Aplikacja mobilna testo Thermography App na iOS i Androida umożliwia przygotowanie i wysyłanie raportu bezpośrednio z miejsca pomiaru. Twój smartfon lub tablet zamieni się w dodatkowy wyświetlacz oraz sterownik do obsługi kamery termowizyjnej. Jako dopełnienie pomiarów termowizyjnych istnieje możliwość bezprzewodowej transmisji wyników pomiarowych z amperomierza cęgowego testo 770-3, a także z miernika wilgotności i temperatury testo 605i (oba przyrządy pomiarowe dostępne jako opcja) do kamery testo 871.Wyniki pomiarów z przyrządów pomiarowych mogą być łatwo przesyłane przez Bluetooth. Pozwala to na szybką i łatwą identyfikację miejsc zagrożonych występowaniem zawilgoceń i pleśni, a także określenie pod jakim obciążeniem działa szafa sterownicza.
Zastosowanie kamery termowizyjnej testo 872s
Wykrywanie miejsc zagrożonych występowaniem pleśni, mostków cieplnych, identyfikacja wad konstrukcyjnych lub przegrzanych połączeń elektrycznych. Kamera termowizyjna testo 872s jest idealnym narzędziem do zastosowań w codziennej pracy instalatorów i serwisantów a także w przemyśle. Pozwala zaoszczędzić czas oraz zapewnić wysoką jakość i niezawodność przy konserwacji i wykrywaniu wad.
Zastosowanie kamery termowizyjnej testo 872s
Kamera termowizyjna testo 872s wyróżnia się dzięki łatwej obsłudze i posiada następujące parametry techniczne:

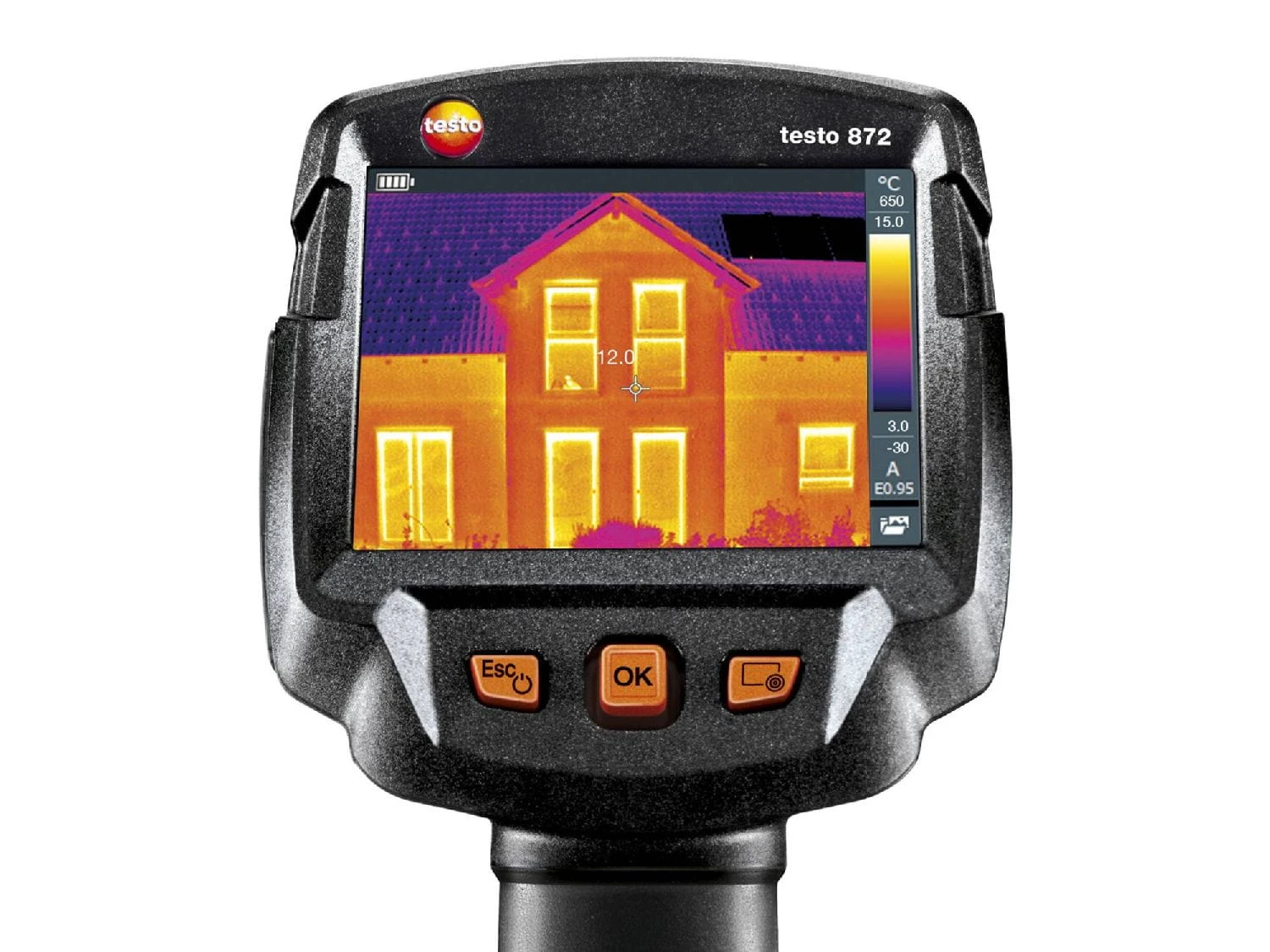

- Wysoka jakość obrazu termowizyjnego: 76,800 punktów pomiarowych. Rozdzielczość detektora 320 x 240 pikseli, SuperResolution (opcja) - 640 x 480 pikseli
- Widoczne różnice temperaturę nawet od 0.05°C
- Aplikacja mobilna testo Thermography App, Twój smartfon lub tablet zamieni się w dodatkowy wyświetlacz oraz sterownik do obsługi kamery termowizyjnej. Umożliwi także przygotowanie i wysłanie raportów z miejsca pomiaru, a także ich zapisania online.
- Bezprzewodowy transfer danych pomiarowych z amperomierza cęgowego testo 770-3 oraz miernika wilgotności testo 605i za pomocą Bluetooth
- Wbudowany aparat cyfrowy generuje obraz rzeczywisty, równolegle z termowizyjnymi
- Wbudowany celownik laserowy — możliwość jego precyzyjnej wizualizacji jako punktu pomiaru na obrazie termowizyjnym
- Automatyczne wykrywanie punktów Hot/Coldspot: krytyczne punkty są wyświetlane bezpośrednio podczas wykonywania pomiaru
- Dzięki funkcji testo ScaleAssist skala obrazu zostaje dostosowana w odniesieniu do temperatury wewnętrznej i zewnętrznej obiektu pomiarowego, a także różnicy między nimi. Gwarantuje to uzyskanie porównywalnych i bezbłędnych obrazów termowizyjnych np. ocena izolacji cieplnej budynków
- Funkcja IFOV Warner pozwala określić odległość od obiektu pomiarowego/miejsca pomiaru
- Profesjonalne oprogramowanie do oceny obrazu termowizyjnego na PC
- Możliwość zapisu obrazu termowizyjnego w formacie JPEG
Zakres dostawy
Kamera termowizyjna testo 872s z modułem bezprzewodowym BT/LAN, kablem USB, zasilaczem sieciowym, akumulatorem litowo-jonowym, profesjonalnym oprogramowaniem IRSoft (do bezpłatnego pobrania), 3 x ε-markers, instrukcją obsługi, certyfikatem kalibracyjnym oraz walizką.
Dane techniczne
| Gwarancja, standardy, testy |
|
Wytyczne EU
|
RED: 2014/53/EU; EMC: 2014/30/EU
|
| Kamera termowizyjna / obraz termowizyjny |
|
Rozdzielczość w podczerwieni
|
320 x 240 pixel
|
|
Czułość termiczna
|
<0.05 °C (50 mK)
|
|
Pole widzenia
|
42° x 30°
|
|
Minimalna odległość pomiaru
|
<0.5 m
|
|
Rozdzielczość geometryczna (IFOV)
|
2.3 mrad
|
|
SuperResolution (Piksel)
|
640 x 480 pikseli
|
|
SuperResolution (IFOV)
|
1.3 mrad
|
|
Częstotliwość odświeżania obrazu
|
9 Hz
|
|
Ogniskowa
|
Stała ogniskowa
|
|
Zakres spektralny
|
7,5 do 14 µm
|
| Obraz zewnętrzny |
|
Rozmiar obrazu
|
5 MP
|
|
Minimalna odległość pomiaru
|
min. 0.5 m
|
| Prezentacja obrazu |
|
Wyświetlacz
|
8.9 cm (3.5") TFT, QVGA (320 x 240 pixels)
|
|
ZOOM cyfrowy
|
2x; 4x
|
|
Opcje wyświetlacza
|
Obraz IR/obraz rzeczywisty
|
|
Palety
|
10 (Żelazo, Tęcza, Tęcza HT, Gorący-Zimny, Niebieski-Czerwony, Szarość, Odwrócona szarość, Sepia, Testo, Żelazo HT)
|
| Pomiar |
|
Zakres pomiarowy
|
-30°C do + 100°C; 0°C do +650°C
|
|
Dokładność
|
±2 °C, ±2 % of m.v.
|
|
Emisyjność
|
0.01 do 1
|
|
Temperatura odbita
|
instrukcja
|
|
testo ε-Assist
|
✓
|
| Funkcje pomiaru |
|
Moduł solarny
|
wprowadzenie wartości promieniowania słonecznego
|
|
Funkcja analizy
|
Średni pomiar punktowy, rozpoznawanie punktów hot/cold spot, Delta T, pomiar w obszarze (min-maks)
|
|
Tryb pomiarów elektrycznych - ręczny
|
Wprowadzanie wartości natężenia, napięcia lub mocy
|
|
IFOV warner
|
✓
|
|
Tryb wilgotności - ręczny
|
✓
|
|
testo ScaleAssist
|
✓
|
|
Pomiar wilgotności za pomocą termohigrometru
|
Wartości pomiarowe przesyłane są automatycznie z termohigrometru testo 605i oraz amperomierza cęgowego testo 770-3. Łączność dopuszczona jest w krajach: UE, EFTA, USA, Kanada, Australia, Turcja
|
|
Pomiary elektryczne z miernikiem cęgowym
|
Bezprzewodowy transfer danych pomiarowych z amperomierza cęgowego testo 770-3 (urządzenie musi być zamawiane osobno) Zgoda na transmisję bezprzewodową w krajach UE, EFTA, USA,Kanadzie, Australii, Turcji
|
| Wyposażenie kamery |
|
Tryb pełnego ekranu
|
✓
|
|
JPEG
|
✓
|
|
Strumień video
|
przez WLAN z aplikacją testo Thermography App
|
|
Standardowy obiektyw
|
42° x 30°
|
|
Aparat cyfrowy
|
✓
|
|
Interfejs
|
USB 2.0 Micro B
|
|
Łączność WLAN
|
Komunikacja z aplikacją testo Thermography App / modułem bezprzewodowym BT / WLAN *
|
|
Bluetooth
|
Wartości pomiarowe przesyłane są z termohigrometru testo 605i oraz amperomierza cęgowego testo 770-3
|
|
Laser
|
Znacznik laserowy
|
| Przechowywanie obrazów |
|
Format pliku
|
.bmt; .jpg; zewnętrzny; .jpg; .png; .csv; .xls
|
|
Moduł pamięci
|
Pamięć wewnętrzna (2.8 GB)
|
| Zasilanie |
|
Typ baterii
|
Akumulator Li-ion z funkcją szybkiego ładowania, może być wymieniany przez użytkownika
|
|
Czas pracy
|
4.0 h
|
|
Praca na zasilaczu
|
tak
|
|
Opcje ładowania
|
W urządzeniu/w ładowarce (opcjonalnie)
|
| Warunki otoczenia |
|
Wilgotność powietrza
|
20 do 80 %RH bez kondensacji
|
|
Klasa ochrony
|
IP54
|
|
Wibracje
|
2G
|
|
Temperatura przechowywania
|
-30 do +60 °C
|
|
Temperatura pracy
|
-15 do +50 °C
|
| Dane fizyczne |
|
Materiał obudowy
|
PC - ABS
|
|
Waga
|
510 g
|
|
Wymiary
|
219 x 96 x 95 mm
|
| Oprogramowanie na PC |
|
Wymagania systemowe
|
Windows 10; Windows® 8.1
|
| Ogólne dane techniczne |
|
Kolor produktu
|
Czarny
|
|
Podświetlenie wyświetlacza
|
bright / normal / dark
|
Funkcje kamer termowizyjnych:
|
Bezpłatna aplikacja testo Thermography App, dostępna
na iOS i Androida, umożliwia przygotowanie i wysłanie
e-mailem kompaktowych raportów pomiarowych.
Dodatkowo, oferuje praktyczne narzędzia do szybkiej
analizy w miejscu pomiaru - np. wstawianie dodatkowych punktów pomiarowych, określanie liniowego profilu temperatury, dodawanie komentarzy do zdjęcia
termowizyjnego. Bardzo przydatne: aplikacja umożliwia
bezpośrednią transmisję zdjęć termowizyjnych z kamery do Twojego smartfona / tableta, dzięki czemu może on służyć jako dodatkowy wyświetlacz, np. dla Twojego klienta.
|
Automatyczne ustawianie emisyjności
Aby uzyskać precyzyjny obraz termowizyjny, bardzo ważne jest właściwe ustawienie emisyjności (ε) obiektu pomiarowego oraz temperatury odbitej. Dotychczas, był to proces skomplikowany, a w odniesieniu do temperatury odbitej - bardzo nieprecyzyjny. Dzięki funkcji testo ε-Assist sytuacja zmieniła sie diametralnie: Po prostu umieść na obiekcie pomiarowym dostarczony z kamerą marker. Za pomocą zintegrowanego aparatu cyfrowego, kamera termowizyjna testo 868 rozpozna naklejony marker.
| Umieść testo ε - marker i zrób zdjęcie objektu za pomocą aparatu cyfrowego w kamerze |
ε and RTC zostaną automatycznie określone |
Precyzyjna termografia obiektu |
  |
  |
  |
Porównywalne obrazy termowizyjne
Z funkcją testo ScaleAssist prawidłowa ocena wad konstrukcyjnych budynków oraz mostków cieplnych jest łatwiejsza niż kiedykolwiek. Funkcja automatycznie ustawi właściwą skalę dla obrazu termowizyjnego, w odniesieniu do warunków panujących wewnątrz i na zewnątrz budynku. Zapobiega w ten sposób błędnej interpretacji uzyskanych wyników. Niepożądane, skrajne wartości temperatury (np. tła) są przefiltrowane i usunięte z obrazu termowizyjnego. Będą pokazane na nim tylko w sytuacji, jeżeli faktycznie wystepują na badanym obiekcie. Umożliwi to porównanie obrazów, w przypadku zmiany warunków otoczenia, co np. ma istotne znaczenie podczas analizy obrazów “przed i po”.
SuperResolution
  |
Technologia ta pozwala na dwukrotne poprawienie rozdzielczości wszystkich kamer Testo, również tych już eksploatowanych. Przykładowo wykorzystując SuperResolution w kamerze testo 890 o rozdzielczości detektora 640x480 pikseli, otrzymujemy na zdjęciu termowizyjnym 1280x920 pikseli. Kamera w czasie ½ s rejestruje 5 zdjęć o standardowej rozdzielczości, które dzięki naturalnym ruchom dłoni wprowadzającym pewne przesunięcia w obrazie, a także poprzez wykorzystanie odpowiedniego logarytmu zapisują finalne zdjęcie już w podwyższonej rozdzielczości. |
