Mierniki Wielkości Elektrycznych

MIT1025: do 10kV, testy IR, PI, DAR, SV, DD, test narastający, pamięć, zegar, transmisja USB do PC

Zastosowania
Pomiar rezystancji izolacji (IR) jest testem jakościowym, który wskazuje skuteczność izolacji elektrycznej produktu. Zastosowanie obejmuje kable, transformatory, silniki/generatory, wyłączniki i przepusty. Pomiar IR jest idealny do mierzenia i rejestracji długoterminowej stabilności izolacji w czasie, proces ten znany jest, jako trend. Testy IR są zależne temperaturowo i wymagają korekcji do temperatury odniesienia. Pamięć przyrządów oferuje opcję rejestracji temperatury.

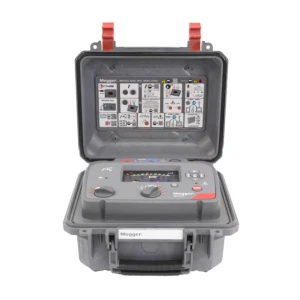

MIT515: do 5kV, testy IR, PI, DAR, brak pamięci pomiarów

Zastosowania
Pomiar rezystancji izolacji (IR) jest testem jakościowym, który wskazuje skuteczność izolacji elektrycznej produktu. Zastosowanie obejmuje kable, transformatory, silniki/generatory, wyłączniki i przepusty. Pomiar IR jest idealny do mierzenia i rejestracji długoterminowej stabilności izolacji w czasie, proces ten znany jest, jako trend. Testy IR są zależne temperaturowo i wymagają korekcji do temperatury odniesienia. Pamięć przyrządów oferuje opcję rejestracji temperatury.

Metrel MI 3121 SMARTEC Izolacja / Ciągłość to miernik nowej generacji przeznaczony do pomiarów parametrów instalacji elektrycznych przy odłączonym zasilaniu. Wynik pomiaru wyświetlany jest w formie cyfrowej i analogowej, pozwalając na pomiar do 2000Ω przy pomiarze ciągłości oraz do 30GΩ przy pomiarze rezystancji izolacji. Posiada funkcję oceny wyniku pomiaru typu Pozytywny/Negatywny z sygnalizacją diodami LED na ZIELONO / CZERWONO, które umieszczono po bokach wyświetlacza. Przyrząd wyposażony jest we wbudowaną ładowarkę akumulatorków oraz magnetyczny uchwyt na tyle obudowy, pozwalający na sprawniejszą obsługę. Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3121 pozwala na pomiar ciągłości, izolacji, napięcia AC i częstotliwości zgodnie z normą PN-EN 61557.

MI 3100SE - Miernik Wielofunkcyjny METREL

Metrel MI 3100 SE EurotestEASI to szybki, dokładny i łatwy w obsłudze tester instalacji. Duży jasny wyświetlacz LCD z podświetleniem pozwala na pracę w zaciemnionych pomieszczeniach, a tester kolejności faz i monitorowanie napięcia w czasie rzeczywistym pozwalają na jego zastosowanie w sieciach jedno i trójfazowych. Dla każdego typu pomiaru przyrząd posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji. Model ten posiada również wbudowaną tabelę charakterystyk zabezpieczeń nadprądowych i wyłączników różnicowoprądowych RCD. MI 3100 SE EurotestEASI pozwala na pomiar ciągłości przewodów ochronnych, rezystancji izolacji, parametrów wyłączników RCD, impedancji linii/pętli zwarcia, napięcia, częstotliwości, rezystancji uziemienia oraz kolejności następstwa faz w sposób zgodny z normą PN-EN 61557.

Miernik Metrel Smartec MI 3121H 2,5kV to przenośny przyrząd służący do kompleksowej diagnostyki stanu izolacji oraz pomiaru ciągłości. Dzięki możliwości wykonywania pomiaru izolacji napięciem do 2.5kV (zakres pomiarowy do 100GOhm) oraz obliczaniu współczynników PI oraz DAR idealnie nadaję się do pomiarów kabli, transformatorów prądowych i napięciowych, silników elektrycznych itd. Dzięki opcji konfigurowanie poprawności wyników, pozwala na ocenę wyniku bezpośrednio po wykonaniu pomiaru typu Dobry / Zły, sygnalizowanej segmentem wyraźnych diod LED w kolorach zielonym i czerwonym. Dodatkowo obudowa wyposażona jest w magnetyczny uchwyt pozwalający na przytwierdzenia miernika do metalowych powierzchni i jego łatwą obsługę.

MI 3152 EU3 EurotestXC IT + A 1507 Automatyczny adapter 3-fazowy + Program PC + Cęgi

Zestaw specjalny z programem P1101 MESM PL + ćegi A 1018 / A 1019 + aktywny adapter 3-f A1507 do instalacji i gniazd 16/32A
Sieci: TT/TN/IT

Cyfrowy miernik wielofunkcyjny instalacji elektrycznych Sonel MPI-520 w nowej, ergonomicznej obudowie znajdujący zastosowania w bardzo szerokim zakresie pomiarów elektrycznych, kierowany zarówno do instalatorów jak i zaawansowanych pomiarowców. Przyrząd umożliwia wykonanie w instalacji elektrycznej wszystkich pomiarów przewidzianych normą PN-EN 61557 (impedancja pętli zwarciowej, parametry wyłączników RCD, rezystancja izolacji, rezystancja uziemienia, ciągłość połączeń ochronnych i wyrównawczych), z powodzeniem zastępując pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań powoduje, że mamy do dyspozycji dodatkowe funkcje i możliwości upraszczające wykonywanie pomiarów, niedostępne w innych miernikach. Obudowa wykonana w stopniu ochrony IP54, jest wytrzymała na uszkodzenia mechaniczne, a ustawiana w kilku możliwych położeniach pokrywa, nie tylko zabezpiecza przed uszkodzeniem, ale pozwala także na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.

Wersja MPI-520Start od MPI-520 różni się wyposażeniem. Model MPI-520 posiada akcesoria (przewody pomiarowe na szpulach, krokodylki) niezbędne do wykonywania pomiarów uziemień oraz większy futerał.

Diagnostyczny tester rezystancji izolacji 5 kV

Wysokonapięciowe mierniki rezystancji izolacji -NOWE serie MIT515, MIT525, MIT1025 i S1

Wysokonapięciowe mierniki rezystancji izolacji, które nie mają sobie równych
Od początku dwudziestego wieku instrumenty ze znakiem firmowym Megger wyznaczają standardy w pomiarach rezystancji izolacji. Nasza najnowsza seria mierników wysokonapięciowych jest dotychczas najlepszą rodziną urządzeń tego typu. Zaliczone do kategorii przepięciowej CAT IV 600V według klasyfikacji IEC61010-1są to urządzenia niezwykle bezpieczne, o solidnej, szczelnej konstrukcji w klasie IP65, co oznacza, że są odporne na pył i strumienie wody.

Jedyna w swoim rodzaju podwójna konstrukcja obudowy opracowana przez inżynierów Meggera charakteryzuje się na zewnątrz niezwykłą odpornością na ciężkie warunki eksploatacji, podczas gdy wewnętrzna warstwa posiada niezbędne właściwości przeciwogniowe.

Każde z urządzeń nowej serii mierników izolacji jest proste w użyciu. Skrócony przewodnik użytkownika umieszczony na pokrywie instrumentu zawiera instrukcje wystarczające do przeprowadzenia podstawowych testów bez potrzeby odniesienia się do obszernej
instrukcji obsługi. Ograniczenia czasowe pomiarów i progi alarmowe są programowane w menu. Wyniki pomiarów wyświetlane są na dużym, czytelnym ekranie. Wyświetlane informacje obejmują rezystancję izolacji, napięcie próby, prąd płynący w obwodzie, pojemność, stan akumulatora zasilającego i stałą czasową. Na ekranie odmierzanyjest
także czas od uruchomienia próby, dzięki czemu użytkownik uzyskuje dodatkową informację o przebiegu pomiaru. Podświetlenie ekranu ułatwia odczyt wartości pomiarowych w słabym świetle. Szczególną zaletą mierników tej rodziny jest możliwość zasilania ze źródłanapięcia przemiennego sieci elektrycznej, dzięki czemu można wykonać zadania pomiarowe nawet przy rozładowanym akumulatorze.

Aby uzyskać pewność, że mierzona wartość rezystancji izolacji nie jest zafałszowana przez upływność powierzchniową, wysokonapięciowe megaomomierze Meggera - jak większość dostępnych mierników izolacji wykorzystujących do pomiaru napięcia 5 kV i 10 kV - wyposażone są w zacisk ekranujący GUARD do wykonania pomiaru trójzaciskowego. Megger w specyfikacjach technicznych zawsze określa parametry zacisku ekranującego, co pozwala na ocenę prawidłowości uzyskiwanych wyników pomiaru. Należy pamiętać, że parametry zacisku ekranującego mają istotny wpływ na błąd pomiaru.
Mierniki o napięciu próby 10 kV zdolne są mierzyć rezystancje izolacji do 35 TΩ, natomiast megaomomierze 5 kV mierzą rezystancje do 15 TΩ. Dzięki temu możliwe jest wczesne wykrycie degradacji izolacji, określenie postępu degradacji i zaplanowanie z wyprzedzeniem wymiany elementów instalacji.

Szeroki zakres napięć pomiarowych od 50 V do 10 kV
Pomiar rezystancji izolacji do 35 TΩ, co pozwala na wczesne wykrycie problemów powierzchniowych
Duży prąd ładowania do badań obciążeń pojemnościowych
Wysoka odporność na zakłócenia elektryczne
Niezwykle solidna konstrukcja
Podwójna obudowa
Funkcjonalność
Zasilanie z wewnętrznego akumulatora lub z sieci elektrycznej
Pamięć pomiarów
MIT525 i MIT1025
Jeśli wymagane są dodatkowe funkcje diagnostyczne, użytkownik znajdzie je w bardziej zaawansowanych technicznie, ulepszonych modelach MIT525 and MIT1025. Oferując napięcia pomiaru odpowiednio 5 kV i 10 kV, mierniki te posiadają funkcję automatycznego pomiaru rezystancji izolacji z wyznaczeniem wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektrycznej (DAR), pomiar napięciem schodkowym (SV), rozładowanie dielektryka (DD) i pomiar napięciem narastającym.
Poprzez całkowicie izolowane złącze USB można szybko, łatwo i intuicyjnie pobierać
zapisane w pamięci dane pomiarowe a także informacje wymagane przez oprogramowanie zarządzania majątkiem.
Wszystkie mierniki serii MIT wyposażone są w akumulatory litowo-jonowe, ładowane do pełnej pojemności w ciągu 2,5 godziny i pozwalające na 1 godzinę pomiaru napięciem 5 kV na obciążeniu 100 MΩ po zaledwie półgodzinnym ładowaniu.

Megger MIT330 Miernik rezystancji izolacji do 1kV

Cyfrowe modele MIT300, MIT310, MIT320 i MIT330 posiadają wyświetlacz cyfrowo-analogowy. Ogromne 20mm cyfry zapewniają czysty odczyt, połączone z analogową skalą w kształcie luku imitujące przyrząd analogowy, z prawdziwą analogową reakcją.
MIT310A posiadają skalę z ruchomą cewką dla osób które preferują prawdziwą ruchomą igłę. Czarne napisy na białym tle dają wysoki kontrast, nawet przy słabym oświetleniu

Ekstremalnie prosty w użyciu
Osłona gumowa chroniąca obudowę
Składana osłona ochronna
Ostrzeżenie o obwodzie pod napięciem
Wodo- i pyłoszczelny wg. IP54
Inteligentny system bezpieczeństwa
Magazynowanie wyników pomiarów (tylko MIT330)
Interfejs USB (tylko MIT330)

METREL MI3152 EUROTESTXC wersja EU WIELOFUNKCYJNY MIERNIK INSTALACJI

monitorowanie napięcia online, testowanie kolejności faz, pomiar rezystancji uziemienia, pomiar natężenia oświetlenia, pomiar prądu TRMS, testy wyłączników RCD, pomiar impedancji linii i pętli, pomiar rezystywności gruntu, jak również testy pierwszego prądu uszkodzeniowego (ISFL) oraz monitor izolacji (IMD).

Rezystancja izolacji napięciem DC od 50V do 1000V
Test warystora
Ciągłość połączeń ochronnych i wyrównawczych prądem 200mA DC
Ciągłość połączeń ochronnych i wyrównawczych prądem 7mA
Impedancja linii oraz pętli zwarcia - także połączone w jednej funkcji Z AUTO
Impedancja pętli zwarcia bez wyzwolenia wyłącznika RCD
Wartość TRMS napięcia oraz częstotliwości
Kolejność następstwa faz
Moc i harmoniczne
Testowanie wyłączników RCD (ogólnego stosowania oraz selektywne, typ AC, A, F, MI RCD, EV RCD, B, B+)
Rezystancja uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
Rezystywność gruntu za pomocą adaptera Ro (opcja)
Wartość TRMS prądów upływu oraz obciążenia (opcja)
Prąd upływu pierwszego uszkodzenia (ISFL)
Testowanie monitora stanu izolacji (IMD)
Natężenie oświetlenia (opcja)
Impedancja pętli w wysokiej rozdzielczości (mΩ) (opcja)
Obsługa skanerów kodów kreskowych / kodów QR
Autosekwencje oraz sprawdzanie funkcjonalne urządzeń zasilających pojazdy elektryczne (EVSE)
Określanie lokalizacji przewodów (opcja) A1191

POMIAR REZYSTANCJI IZOLACJI DO 5 TΩ ZGODNIE Z IEC 61557-2
Pomiar rezystancji metodą RampTest
Pomiar rezystancji izolacji:
napięcie pomiarowe wybierane od 50…500 V skokowo co 50 V oraz od 500 ... 5000 V ze skokiem 100 V,
ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu,
samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
odmierzanie czasu pomiaru T1, T2 i T3 dla pomiaru współczynnika absorpcji DAR i wskaźnika polaryzacji PI,
wskazania rzeczywistego napięcia pomiarowego podczas pomiaru,
zabezpieczenie przed pomiarem obiektów pod napięciem.
Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową.
Pomiar rezystancji izolacji metodą RampTest oraz pomiar napięcia przebicia z prędkością narostu do ~ 1 kV/s.
Pomiar napięć stałych i przemiennych w zakresie 0...750 V.
Pamięć 990 komórek (11880 wpisów) przesłanie danych do komputera PC poprzez kabel USB.
Zasilanie akumulatorowe.
Przyrządy spełniają wymagania normy PN-EN 61557.
Możliwość zasilenia i ładowania miernika z zewnętrznego zasilacza lub gniazda zapalniczki samochodowej.

Miernik instalacji Megger MFT-X1

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-502F to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-502F jest jednym z najmniejszych wielofunkcyjnych przyrządów pomiarowych na rynku, zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

MPI 525 - Miernik Wielofunkcyjny SONEL

Cyfrowy miernik wielofunkcyjny w ergonomicznej obudowie kierowany zarówno do instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów przewidzianych normą PN-EN 61557:

• impedancja pętli zwarcia,
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia,
• ciągłość połączeń ochronnych i wyrównawczych.

Miernik jest jedynym na rynku urządzeniem wielofunkcyjnym, umożliwiającym dodatkowo pomiary rezystancji izolacji napięciem do 2500 V oraz automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu adaptera AutoISO-2500. Jako jeden z nielicznych umożliwia dokładny pomiar impedancji pętli zwarcia (rozdzielczość 0,01 Ω) w obwodach L-PE w sieciach z wyłącznikami RCD. Równie specyficzną funkcją jest możliwość pomiaru rzeczywistego czasu zadziałania oraz prądu zadziałania wyłącznika RCD przy jednorazowym zadziałaniu wyłącznika.

MPI-525 z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych, a dzięki dodatkowym funkcjom, niedostępnym w innych miernikach, pozwala na maksymalne uproszczenie wykonywania pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.

MPI 530 - Miernik Wielofunkcyjny Sonel

gwarancja 36 miesięcy

Miernik wielofunkcyjny najnowszej generacji pozwalający na wykonanie wszystkich pomiarów w instalacji elektrycznej zgodnie z normą PN-EN 61557:

• impedancja pętli zwarcia z rozdzielczością nawet do 0,001 Ω – dokładny pomiar również w obwodach z wyłącznikami RCD,
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia,
• ciągłość połączeń ochronnych i wyrównawczych.

Miernik wyróżniają rozbudowane funkcje pomiaru uziemień (dodatkowe metody cęgowe oraz rezystywność gruntu), automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych (z adapterem AutoISO-1000C), możliwość pomiaru natężenia oświetlenia, rejestracja i analiza parametrów sieci - łącznie z harmonicznymi do 40-tej.

• klient → obiekt → pomieszczenie → punkt pomiarowy.

Do wprowadzania danych można wykorzystać klawiaturę na ekranie lub bezprzewodowa mini-klawiaturę z paskiem na rękę. Dane z pamięci można transmitować do komputera PC poprzez kabel USB lub bezprzewodowo poprzez Bluetooth®.

MZC-320S Silnoprądowy miernik impedancji pętli zwarcia

„Mierz, nie czekaj !” Przy wielokrotnym pomiarze Z, wysoce wydajmy system wentylacji znacząco redukuje czas chłodzenia rezystora zwarciowego.
W standardzie akcesoria do pomiaru dużych prądów

Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem rzędu 130 A przy 230 V; maksymalnie 300 A przy 550 V lub pomiary prądem rzędu 24 A przy 230 V, maksymalnie 30 A przy 550 V (z rozdzielczością 0,01 Ω)
pomiary w sieciach o napięciach znamionowych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V i 290/500 V o częstotliwościach 45...65 Hz,
możliwość pomiaru w obwodzie zwarciowym: faza-faza, faza-ochronny, faza-neutralny,
rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego,
możliwość zmiany długości przewodów pomiarowych,
metoda czteroprzewodowa, brak konieczności kalibracji przewodów (pomiar maksymalnym prądem 300 A).
Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
Pomiar napięć przemiennych 0...550 V.
Pamięć 990 wyników pomiaru z możliwością ich przesłania do komputera PC.
Transmisja danych po USB.
Przyrząd spełnia wymagania normy PN-EN 61557.

Megger MIT310 Miernik rezystancji izolacji do 1kV

Cyfrowe modele MIT300, MIT310, MIT320 i MIT330 posiadają wyświetlacz cyfrowo-analogowy. Ogromne 20mm cyfry zapewniają czysty odczyt, połączone z analogową skalą w kształcie luku imitujące przyrząd analogowy, z prawdziwą analogową reakcją.
MIT310A posiadają skalę z ruchomą cewką dla osób które preferują prawdziwą ruchomą igłę. Czarne napisy na białym tle dają wysoki kontrast, nawet przy słabym oświetleniu

Ekstremalnie prosty w użyciu
Osłona gumowa chroniąca obudowę
Składana osłona ochronna
Ostrzeżenie o obwodzie pod napięciem
Wodo- i pyłoszczelny wg. IP54
Inteligentny system bezpieczeństwa
Magazynowanie wyników pomiarów (tylko MIT330)
Interfejs USB (tylko MIT330)

Megger MIT 320 Miernik rezystancji izolacji do 1kV

Cyfrowe modele MIT300, MIT310, MIT320 i MIT330 posiadają wyświetlacz cyfrowo-analogowy. Ogromne 20mm cyfry zapewniają czysty odczyt, połączone z analogową skalą w kształcie luku imitujące przyrząd analogowy, z prawdziwą analogową reakcją.
MIT310A posiadają skalę z ruchomą cewką dla osób które preferują prawdziwą ruchomą igłę. Czarne napisy na białym tle dają wysoki kontrast, nawet przy słabym oświetleniu

Ekstremalnie prosty w użyciu
Osłona gumowa chroniąca obudowę
Składana osłona ochronna
Ostrzeżenie o obwodzie pod napięciem
Wodo- i pyłoszczelny wg. IP54
Inteligentny system bezpieczeństwa
Magazynowanie wyników pomiarów (tylko MIT330)
Interfejs USB (tylko MIT330)
